نازل پلاستیکی هوزریل آریا | مدل NO 1000

‏معرفی نازل پلاستیکی هوزریل آریا

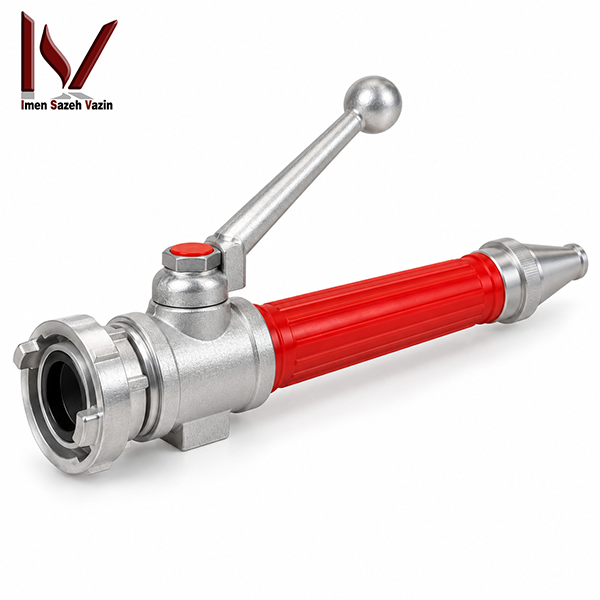

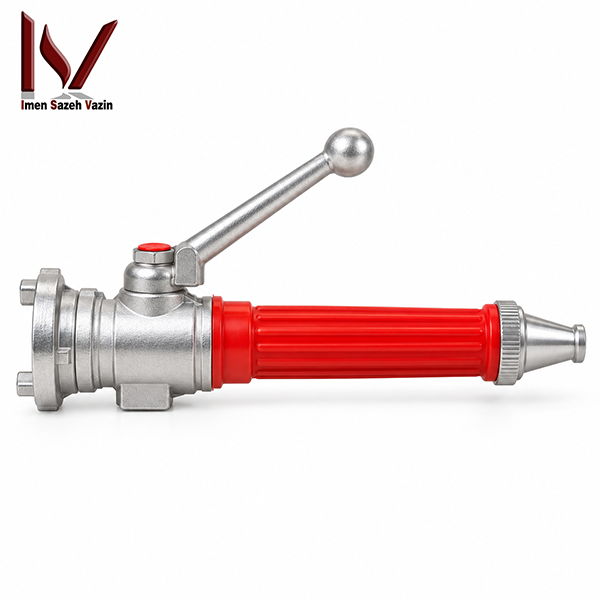

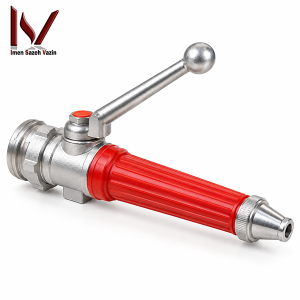

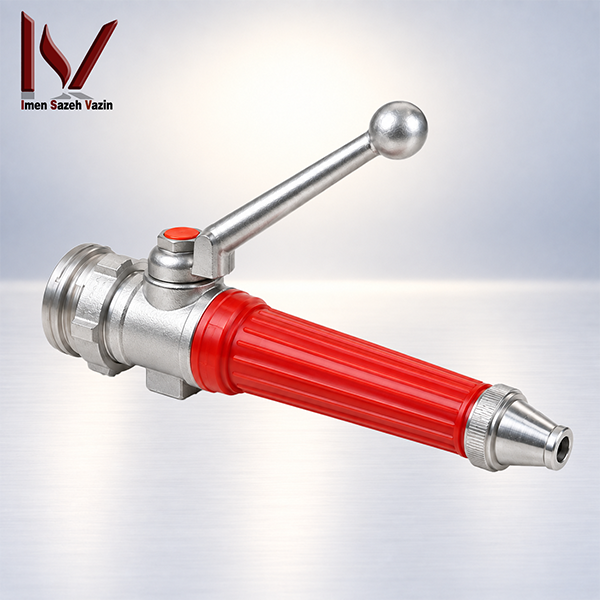

‏نازل پلاستیکی هوزریل آریا مدل NO 1000 نازلی سبک و شیردار است که در انتهای شیلنگ نیمه‌سخت هوزریل قرار می‌گیرد و به کاربر اجازه می‌دهد خروج آب را مستقیماً از محل نازل کنترل کند. اگر هیچ آشنایی قبلی با تجهیزات هوزریل ندارید، می‌توان این محصول را آخرین بخش از مسیر انتقال آب دانست: آب از شبکه وارد هوزریل و سپس شیلنگ می‌شود و در نهایت این نازل است که مشخص می‌کند آب قطع باشد، به‌صورت جت متمرکز خارج شود یا به شکل اسپری روی سطح گسترده‌تری پخش گردد.

‏آریاکوپلینگ این Variant را با Part No. NO 1000 در گروه Plastic Shut-off Nozzle معرفی می‌کند. این مدل برای شیلنگ‌های نیمه‌سخت ¾ و 1 اینچ در نظر گرفته شده و به همین دلیل بیش از آنکه یک نازل عملیاتی سنگین برای خطوط بزرگ آتش‌نشانی باشد، برای تکمیل مجموعه‌های Hose Reel ساختمانی و سیستم‌های مشابه کاربرد دارد.

‏ساختار محصول نیز فقط از پلاستیک تشکیل نشده است. طبق کاتالوگ، لولۀ اصلی نازل از پلاستیک سخت ساخته می‌شود و بخش بدنه از Aluminium استفاده می‌کند. این ترکیب به سازنده اجازه می‌دهد وزن و سهولت کاربری محصول را حفظ کند و هم‌زمان در قسمت‌هایی که به استحکام بیشتری نیاز دارند از قطعات فلزی استفاده کند.

‏جدول مشخصات فنی نازل پلاستیکی هوزریل آریا

‏نازل پلاستیکی هوزریل آریا چه کاری انجام می‌دهد؟

‏برای درک عملکرد نازل پلاستیکی هوزریل آریا بهتر است ابتدا مسیر آب در یک هوزریل را تصور کنیم. آب از لوله‌کشی سیستم آتش‌نشانی وارد قرقره می‌شود، سپس از شیلنگ نیمه‌سخت عبور می‌کند و در انتهای خط به نازل می‌رسد. اگر شیلنگ بدون نازل باشد، کاربر کنترل مؤثری روی قطع‌کردن آب یا شکل پاشش آن نخواهد داشت؛ بنابراین نازل بخش بسیار مهمی از مجموعه هوزریل محسوب می‌شود.

‏NO 1000 یک Shut-off Nozzle است؛ یعنی اپراتور می‌تواند جریان را از خود نازل متوقف کند. علاوه بر این، ساختار سه‌حالته به کاربر اجازه می‌دهد در صورت نیاز آب را به شکل جریان متمرکز Jet یا پاشش Spray خارج کند. در نتیجه برای تغییر ساده تاکتیک پاشش نیازی نیست نازل از شیلنگ جدا شود یا تجهیز دیگری روی خط نصب گردد.

‏سه حالت عملکرد نازل چیست؟

‏اولین وضعیت Shut یا حالت بسته است. در این وضعیت مسیر آب در خود نازل بسته می‌شود و کاربر می‌تواند بدون مراجعه به شیر اصلی یا جمع‌کردن شیلنگ، جریان را متوقف کند. این قابلیت زمانی مفید است که برای چند لحظه به توقف آب نیاز باشد یا اپراتور بخواهد موقعیت خود را تغییر دهد.

‏حالت دوم Jet است. در این وضعیت آب به شکل جریان متمرکزتری از نازل خارج می‌شود؛ بنابراین انرژی آب در سطح کوچک‌تری متمرکز می‌گردد و معمولاً برد بیشتری به دست می‌آید. برای این خانواده، برد بیش از 10 متر در فشار 2 bar گزارش شده است، هرچند برد واقعی به فشار موجود در نازل، افت فشار شیلنگ و شرایط محیطی وابسته خواهد بود.

‏حالت سوم Spray یا پاشش مخروطی است. در این وضعیت آب به‌جای خروج به شکل یک ستون باریک، روی سطح بزرگ‌تری پخش می‌شود. برد گزارش‌شده برای این حالت بیش از 3 متر در فشار 2 bar است. هدف Spray معمولاً ایجاد پوشش وسیع‌تر آب است، نه دستیابی به بیشترین برد ممکن.

‏تفاوت Jet و Spray به زبان ساده

‏فرض کنید یک نقطه مشخص در چند متر جلوتر نیاز به آب دارد. در چنین شرایطی حالت Jet می‌تواند جریان متمرکزتری ایجاد کند و آب را با برد بیشتری به نقطه هدف برساند. اما اگر هدف شما خیس‌کردن سطح بزرگ‌تر یا پخش آب روی یک ناحیه وسیع‌تر باشد، Spray انتخاب مناسب‌تری خواهد بود.

‏به همین دلیل، وجود هر دو الگوی خروجی باعث می‌شود نازل پلاستیکی هوزریل آریا نسبت به یک نازل تک‌حالته انعطاف بیشتری داشته باشد. البته این محصول را نباید با نازل‌های حرفه‌ای Adjustable Flow که امکان تنظیم چندین دبی و زاویۀ گسترده Fog را دارند یکسان دانست؛ NO 1000 برای کاربری ساده‌تر هوزریل طراحی شد.

‏چرا این نازل برای هوزریل مناسب است؟

‏هوزریل ساختمانی معمولاً با شیلنگ نیمه‌سخت کار می‌کند و هدف آن فراهم‌کردن یک خط آب آماده استفاده است. در چنین سیستمی، نازل باید به‌اندازه کافی ساده باشد تا باز و بسته‌کردن آن دشوار نباشد، در عین حال باید بتواند جریان آب را کنترل کند و الگوی پاشش مناسبی در اختیار کاربر قرار دهد.

‏NO 1000 دقیقاً برای همین کاربرد طراحی شد و سایز اسمی آن ¾ تا 1 اینچ است. بنابراین پیش از خرید باید قطر و Connection شیلنگ واقعی بررسی شوند تا نازل بدون استفاده از تبدیل نامناسب روی سیستم نصب شود.

‏ساختار Hard Plastic و Aluminium چه مزیتی دارد؟

‏نام «نازل پلاستیکی» ممکن است این تصور را ایجاد کند که تمام محصول از پلاستیک ساخته شد، اما کاتالوگ NO 1000 چنین چیزی نشان نمی‌دهد. بخش Tube از Hard Plastic ساخته می‌شود، درحالی‌که قسمت Body دارای ساختار Aluminium است.

‏پلاستیک سخت می‌تواند وزن و انتقال حرارت را کاهش دهد و طراحی ارگونومیک‌تری برای قسمت بدنه در دست ایجاد کند. از سوی دیگر، استفاده از آلومینیوم در نواحی مکانیکی و اتصال، استحکام بیشتری نسبت به یک ساختار کاملاً پلاستیکی فراهم می‌کند. بااین‌حال Grade دقیق پلاستیک و آلومینیوم در منبع عمومی اعلام نشده و نباید حدس زد.

‏فشار کاری 12 bar به چه معناست؟

‏برای نازل پلاستیکی هوزریل آریا فشار کاری 12 bar در کاتالوگ عمومی سازنده اعلام شد. Working Pressure به فشاری اشاره دارد که تجهیز برای کار عادی در چارچوب تعیین‌شده برای آن طراحی شده است و نباید با فشار آزمون اشتباه گرفت.

‏در یک سیستم واقعی، فقط Rating نازل اهمیت ندارد. شیلنگ، شیر هوزریل، اتصالات، لوله‌کشی و سایر قطعات نیز باید فشار مناسب داشته باشند؛ زیرا حداکثر فشار قابل استفاده کل مجموعه براساس ضعیف‌ترین جزء تعیین می‌شود.

‏تفاوت فشار کاری 12 bar و فشار آزمون 24 bar

‏Test Pressure مدل NO 1000 در جدول فنی برابر 24 bar است. این عدد برای آزمون مقاومت و آب‌بندی محصول استفاده می‌شود و به این معنا نیست که نازل باید به‌طور دائمی در فشار 24 bar کار کند.

‏به بیان ساده، 12 bar عدد مربوط به بهره‌برداری عادی است، درحالی‌که 24 bar شرایط آزمون را نشان می‌دهد. به همین دلیل هر دو عدد باید جداگانه در مشخصات فنی و RFQ درج شوند و جای یکدیگر استفاده نشوند.

‏اختلاف عدد 44 bar در بعضی منابع بازار

‏برخی فروشندگان تخصصی برای این نازل به گواهی آزمون هیدرواستاتیک تا 44 bar اشاره کرده‌اند. بااین‌حال جدول فنی آریاکوپلینگ برای NO 1000 مقدار 24 bar را به‌عنوان Pressure Test ثبت کرد.

‏برای جلوگیری از انتشار اطلاعات متناقض، در این صفحه مقدار رسمی کاتالوگ یعنی 24 bar مبنا قرار گرفت. اگر یک پروژه نیاز دارد ادعای 44 bar در مدارک فنی درج شود، باید Test Report قابل ردیابی همان NO 1000 یا همان Batch از سازنده دریافت گردد.

‏ابعاد نازل و اهمیت آن‌ها

‏طول رسمی NO 1000 برابر 275 میلی‌متر و عرض آن 95 میلی‌متر است. این ابعاد نشان می‌دهند که محصول برای استفاده دستی در انتهای شیلنگ طراحی شده و فضای زیادی مانند Branchpipeهای صنعتی بزرگ اشغال نمی‌کند.

‏همچنین Extend Thread برابر 1 اینچ در جدول محصول ثبت شد. بااین‌حال قبل از خرید بهتر است نوع دقیق Connection و نحوۀ اتصال به شیلنگ یا دنباله موجود روی هوزریل کنترل شود، زیرا سایز اسمی شیلنگ و سایز Thread همیشه یک مفهوم کاملاً یکسان نیستند.

‏برد نازل در حالت Jet

‏برای خانواده نازل‌های آریاکوپلینگ و همچنین نسخۀ پلاستیکی هوزریل، برد حداقل حدود 10 متر در حالت Jet و فشار 2 bar گزارش شد. این مقدار می‌تواند یک دید اولیه از توانایی نازل برای رساندن آب به هدف ایجاد کند.

‏بااین‌حال برد واقعی همیشه ثابت نیست. فشار واقعی در ورودی نازل، طول شیلنگ، افت فشار ناشی از اصطکاک، ارتفاع، زاویۀ نگه‌داشتن نازل و حتی شرایط محیطی می‌توانند برد را تغییر دهند. بنابراین در پروژه‌هایی که حداقل برد مشخصی الزام شده است، Performance Test همان Configuration باید بررسی شود.

‏برد و زاویۀ Spray

‏در حالت Spray برد بیش از 3 متر در فشار 2 bar گزارش شد. در اطلاعات خانواده نازل‌های آریا، زاویۀ حدود 45 درجه برای پاشش مخروطی نیز ذکر شد.

‏بااین‌حال Spray برای رسیدن به برد بیشتر طراحی نشد، بلکه هدف اصلی آن توزیع آب روی سطح وسیع‌تر است. بنابراین پایین‌تر بودن برد Spray نسبت به Jet یک ضعف محسوب نمی‌شود؛ این دو الگو برای دو نوع کاربرد متفاوت طراحی شده‌اند.

‏BS EN 671-1 چه ارتباطی با این نازل دارد؟

‏استاندارد BS EN 671-1:2012 به سیستم‌های ثابت آتش‌نشانی از نوع Hose Reel با شیلنگ نیمه‌سخت مربوط می‌شود. این استاندارد همچنان نسخۀ جاری این بخش است و الزامات مجموعه هوزریل و اجزای عملکردی آن را پوشش می‌دهد.

‏از آنجا که NO 1000 برای استفاده در Hose Reel طراحی شد، ارتباط این محصول با الزامات BS EN 671-1 منطقی و در کاتالوگ آریاکوپلینگ نیز ذکر شد. برای بررسی وضعیت جاری استاندارد می‌توان به BS EN 671-1 در وب‌سایت رسمی BSI مراجعه کرد.

‏استاندارد BS EN 15182 و وضعیت سال 2026

‏سری BS EN 15182 به Hand-Held Branchpipes for Fire Service Use مربوط می‌شود و الزامات عمومی و عملکردی انواع مختلف نازل‌های دستی آتش‌نشانی را پوشش می‌دهد. آریاکوپلینگ نیز در کاتالوگ خانواده نازل‌های خود به این استاندارد اشاره کرده است.

‏در سال 2026 Draft جدیدی برای بازنگری سری EN 15182 منتشر شده و در مرحلۀ بررسی و اظهار نظر قرار دارد. بنابراین Draft سال 2026 هنوز نباید به‌عنوان نسخۀ نهایی جایگزین استانداردهای جاری معرفی شود و برای Tender باید Edition موردنظر کارفرما به‌طور مشخص تعیین گردد.

‏آیا محصول Certificate استاندارد دارد؟

‏کاتالوگ آریاکوپلینگ اعلام می‌کند این محصول و خانواده نازل‌های مرتبط براساس الزامات استانداردهای مربوط تولید و آزمون می‌شوند. بااین‌حال میان «تولید و آزمون براساس استاندارد» و «داشتن Certificate شخص ثالث برای همان Part Number» تفاوت وجود دارد.

‏برای NO 1000 یک Certificate مستقل و عمومی که بتوان براساس آن Certification کامل BS EN 671-1 یا BS EN 15182 را بدون قید اعلام کرد، در منابع عمومی بررسی‌شده پیدا نشد. بنابراین اگر پروژه گواهی رسمی می‌خواهد، Certificate، Declaration یا Test Report همان محصول باید هنگام Tender مطالبه شود.

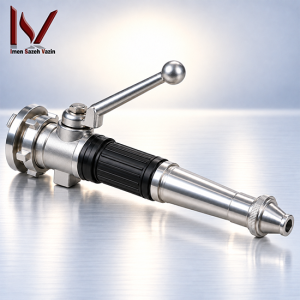

‏تفاوت نازل پلاستیکی هوزریل با نازل سه‌حالته فلزی آریا

‏نازل پلاستیکی هوزریل آریا NO 1000 با مدل تمام‌فلزی 1 اینچ آریا یک محصول یکسان نیست. نسخۀ فلزی از Aluminium Alloy به‌عنوان Material اصلی استفاده می‌کند و در منابع فنی برای آن Working Pressure برابر 16 bar ثبت شد.

‏در مقابل، NO 1000 دارای Hard Plastic Tube و Aluminium Body است و فشار کاری آن 12 bar اعلام شد. بنابراین نباید فشار، وزن، ابعاد یا مقاومت نسخۀ فلزی را به مدل پلاستیکی منتقل کرد، حتی اگر هر دو از نظر ظاهر کلی و سه حالت عملکرد شبیه باشند.

‏تفاوت NO 1000 با نازل پلاستیکی NO 1500

‏آریاکوپلینگ علاوه بر نازل مخصوص هوزریل، یک خانواده Plastic Branchpipe بزرگ‌تر نیز دارد. مدل‌هایی مانند NO 1500 برای سایزهای 1.5، 2 و 2.5 اینچ در منابع کاتالوگی دید.

‏این محصولات برای خطوط بزرگ‌تر آتش‌نشانی هستند و ابعاد، Connection و مشخصات آن‌ها با NO 1000 متفاوت است. بنابراین عبارت «نازل پلاستیکی آریا» برای سفارش کافی نیست و Part No. باید مشخص شود.

‏کاربرد در جعبه آتش‌نشانی

‏یکی از کاربردهای طبیعی نازل پلاستیکی هوزریل آریا استفاده در انتهای شیلنگ نیمه‌سخت مجموعه Hose Reel داخل جعبه آتش‌نشانی است. در این ساختار، نازل در دسترس کاربر قرار دارد و پس از بازکردن شیلنگ می‌توان جریان را از خود نازل کنترل کرد.

‏با توجه به اینکه هوزریل‌ها معمولاً برای مداخله اولیه و کنترل حریق‌های مناسب برای اطفا با آب استفاده می‌شوند، سادگی کارکرد نازل اهمیت زیادی دارد. البته استفاده از هر تجهیز آتش‌نشانی باید مطابق دستورالعمل سایت و آموزش ایمنی انجام شود و آب برای تمام انواع حریق مناسب نیست.

‏این نازل برای چه حریق‌هایی مناسب نیست؟

‏وجود هوزریل و نازل آب به این معنی نیست که آب باید روی هر حریقی استفاده شود. بعضی تجهیزات برقی، مواد واکنش‌پذیر با آب و بعضی حریق‌های مایعات قابل اشتعال ممکن است به روش اطفای دیگری نیاز داشته باشند.

‏همچنین برای NO 1000 هیچ Electrical Safety Distance مشخص و تأییدشده‌ای در منابع بررسی‌شده پیدا نشد. بنابراین نباید از این نازل برای کاربردهای الکتریکی بر اساس حدس یا مقایسه با مدل‌های دیگر استفاده کرد.

‏لینک‌های داخلی مرتبط در ISV Kala

‏برای مشاهده سایر محصولات این گروه می‌توان به دسته نازل آتش‌نشانی ISV Kala مراجعه کرد. برای مقایسۀ یک نازل حرفه‌ای‌تر با قابلیت تنظیم دبی نیز نازل POK Turbokador 150 نمونه مناسبی است.

‏اگر در خط آتش‌نشانی به اتصال STORZ نیاز باشد، صفحه کوپلینگ STORZ آریا 2 اینچ نیز اطلاعات بیشتری درباره ساختار این سیستم اتصال ارائه می‌دهد. البته Coupling سایز 2 اینچ مستقیماً Connection استاندارد NO 1000 محسوب نمی‌شود و صرفاً برای آشنایی با خانواده STORZ آریا معرفی شد.

‏کنترل خرید نازل پلاستیکی هوزریل آریا

‏برای خرید نازل پلاستیکی هوزریل آریا بهتر است فقط عبارت «نازل پلاستیکی هوزریل» روی پیش‌فاکتور نوشته نشود. Part No. NO 1000 باید مشخص گردد تا محصول با نازل‌های پلاستیکی بزرگ‌تر یا نسخۀ فلزی اشتباه نشود.

‏همچنین سایز شیلنگ، نوع Thread یا دنباله اتصال، Working Pressure برابر 12 bar و Test Pressure برابر 24 bar باید با محصول پیشنهادی فروشنده تطبیق داد. در پروژه‌هایی که BS EN 671-1، استاندارد ملی ایران یا Certificate خاص الزام شد، نوع مدرک موردنیاز نیز صریحاً در RFQ نوشت.

‏کنترل هنگام تحویل

‏در زمان تحویل باید Part No. روی بسته‌بندی، لیبل یا مدارک با سفارش مقایسه شود. ظاهر Hard Plastic Tube نباید ترک، شکستگی یا تغییر شکل داشته باشد و قسمت Aluminium Body نیز باید از نظر ضربه یا آسیب مکانیکی بررسی شود.

‏مکانیزم Shut-off باید روان کار کند و هر سه وضعیت عملکرد بدون گیرکردن قابل انتخاب باشند. همچنین Thread یا Connection انتهایی نباید آسیب‌دیده باشد، زیرا خرابی در این بخش می‌تواند باعث نشتی یا اتصال نامطمئن به شیلنگ شود.

‏بازرسی قبل از استفاده

‏قبل از هر استفاده از نازل پلاستیکی هوزریل آریا، بدنه و مکانیزم شیر باید به‌صورت چشمی بررسی شوند. اگر پلاستیک ترک خورده، بدنه فلزی تغییر شکل داده یا شیر به‌سختی حرکت می‌کند، بهتر است تجهیز تا زمان بررسی دقیق وارد سرویس نشود.

‏پس از اتصال نازل، فشار خط باید به‌آرامی افزایش پیدا کند و اطراف Connection از نظر نشتی بررسی شود. حرکت سریع و ناگهانی شیر در یک خط تحت فشار می‌تواند Water Hammer ایجاد کند؛ بنابراین کنترل جریان باید با روش مناسب انجام شود.

‏نگهداری پس از استفاده

‏بعد از عملیات، بهتر است آب باقی‌مانده از نازل تخلیه شود و آلودگی‌های احتمالی از مسیر خروجی پاک گردند. اگر نازل در محیط آلوده یا دارای گردوغبار استفاده شد، تمیزکردن نواحی متحرک اهمیت بیشتری پیدا می‌کند.

‏محصول باید پس از خشک‌شدن در وضعیت مناسب داخل جعبه آتش‌نشانی یا هوزریل نگهداری شود. واردکردن ضربۀ مداوم به بخش پلاستیکی یا قرار دادن اجسام سنگین روی نازل می‌تواند عمر آن را کاهش دهد.

‏مواردی که نباید درباره NO 1000 حدس زد

‏Flow Rate دقیق NO 1000 در منابع عمومی بررسی‌شده تأیید نشد و نباید از نازل‌های دیگر به این مدل منتقل شود. وزن دقیق، Grade پلاستیک و نوع دقیق Aluminium Alloy نیز اعلام نشد.

‏مقدار Pipe Diameter یا LD در نسخۀ متنی کاتالوگ با ابهام استخراج شد و به همین دلیل در این صفحه عددی برای آن درج نمی‌شود. ادعای Test Pressure برابر 44 bar نیز تا زمان دریافت Test Report مربوط به همان NO 1000 به‌عنوان مشخصۀ رسمی محصول در نظر گرفت.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏سازنده: Arya Coupling

‏کشور تولید: ایران

‏نام محصول: ARYA Hose Reel Plastic Nozzle

‏نام رسمی کاتالوگی: Plastic Shut-off Nozzle

‏Part No.: NO 1000

‏نوع محصول: نازل شیردار مخصوص هوزریل

‏حالت‌های عملکرد: Shut / Jet / Spray

‏کاربری اصلی: Hose Reel با شیلنگ نیمه‌سخت

‏Normal Size: ¾ تا 1 inch

‏Extend Thread: 1 inch

‏Material Tube: Hard Plastic

‏Material Body: Aluminium

‏Working Pressure: 12 bar

‏Test Pressure: 24 bar

‏طول L: 275 mm

‏عرض W: 95 mm

‏برد گزارش‌شده Jet: بیش از 10 m در 2 bar

‏برد گزارش‌شده Spray: بیش از 3 m در 2 bar

‏Flow Rate: در منابع عمومی تأیید نشد

‏Weight: در منابع عمومی تأیید نشد

‏Plastic Grade: تأیید نشد

‏Aluminium Alloy Grade: تأیید نشد

‏استاندارد مرتبط با Hose Reel: BS EN 671-1:2012

‏استاندارد مرتبط با Hand-Held Nozzle: BS EN 15182 Series

‏Certificate مستقل همان Part No.: در منابع عمومی بررسی‌شده تأیید نشد

‏جمع‌بندی

‏نازل پلاستیکی هوزریل آریا مدل NO 1000 یک Shut-off Nozzle سبک برای استفاده در انتهای شیلنگ نیمه‌سخت هوزریل است که امکان قطع جریان و انتخاب الگوی Jet یا Spray را در اختیار کاربر قرار می‌دهد. این محصول با ساختار ترکیبی Hard Plastic Tube و Aluminium Body تولید می‌شود و برای سایزهای اسمی ¾ تا 1 اینچ طراحی شد.

‏از نظر فنی، نازل پلاستیکی هوزریل آریا دارای فشار کاری 12 bar، فشار آزمون 24 bar، طول 275 میلی‌متر و عرض 95 میلی‌متر است. در عین حال، باید توجه داشت که این مدل با نازل تمام‌فلزی 1 اینچ یا Plastic Branchpipeهای بزرگ‌تر آریاکوپلینگ یکسان نیست و مشخصات آن‌ها نباید با NO 1000 ترکیب شوند.

‏برای خرید نازل پلاستیکی هوزریل آریا بهتر است Part No. NO 1000، سایز شیلنگ، نوع Connection، Working Pressure و Test Pressure روی RFQ درج شوند. اگر پروژه به BS EN 671-1، BS EN 15182، استاندارد ملی یا Test Certificate مشخص نیاز دارد، مدرک مربوط به همین Variant باید پیش از خرید از آریاکوپلینگ یا تأمین‌کننده دریافت و کنترل شود.
