نازل سه حالته فلزی آریا | جت، اسپری و قطع

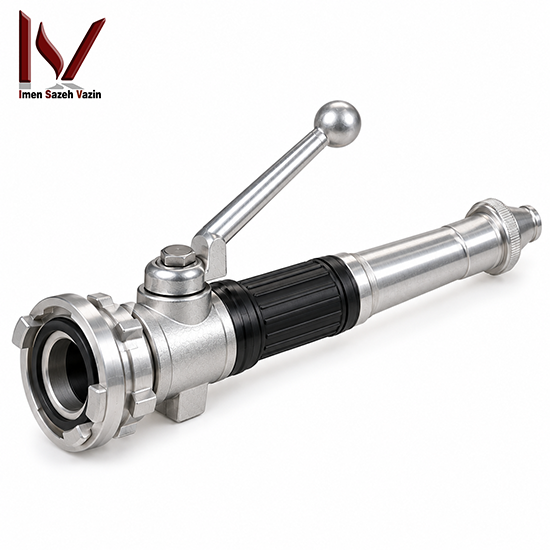

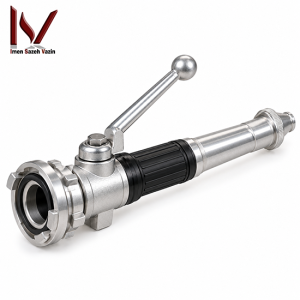

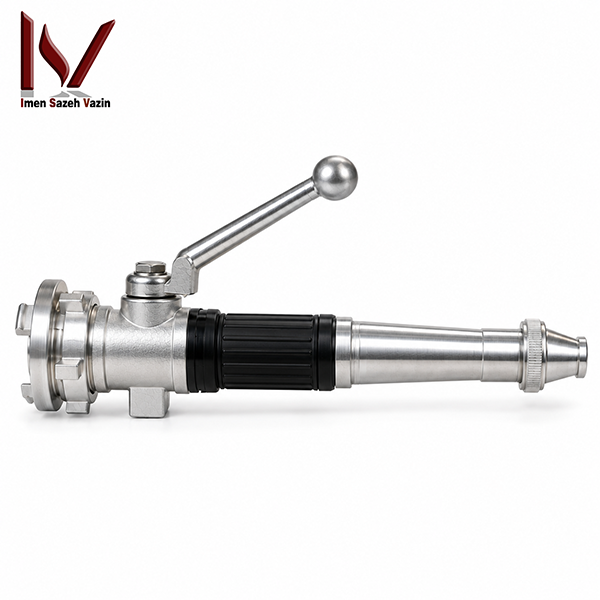

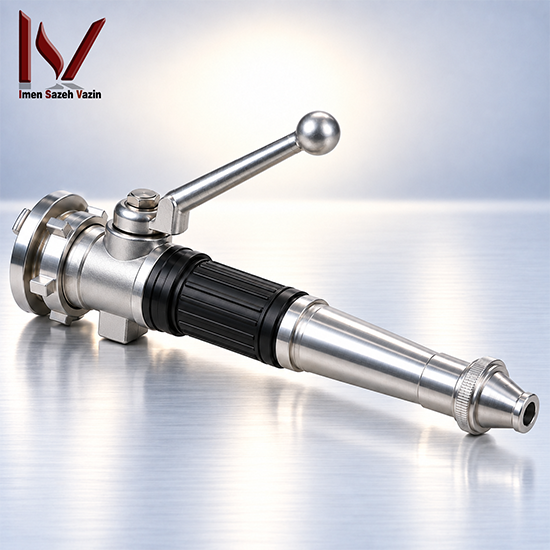

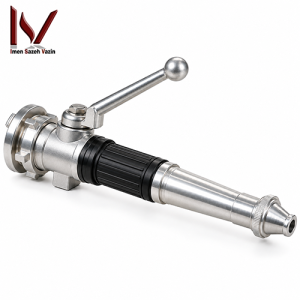

‏معرفی نازل سه حالته فلزی آریا

‏نازل سه حالته فلزی آریا یک نازل آتش‌نشانی شیردار است که در انتهای شیلنگ یا مجموعه هوزریل قرار می‌گیرد و به کاربر اجازه می‌دهد جریان آب را هم قطع و وصل کند و هم شکل پاشش آن را تغییر دهد. اگر بخواهیم کاربرد محصول را بسیار ساده توضیح دهیم، شیلنگ فقط آب را از منبع تا محل حریق منتقل می‌کند، اما این نازل است که در انتهای خط به آب شکل، جهت و الگوی پاشش مناسب می‌دهد. به همین دلیل نازل یکی از اجزای اصلی در تکمیل مسیر آب‌رسانی آتش‌نشانی محسوب می‌شود.

‏ویژگی اصلی این مدل وجود شیر سه‌حالته است. کاربر می‌تواند نازل را در وضعیت قطع قرار دهد، آب را به‌صورت یک جریان متمرکز یا Jet به سمت هدف هدایت کند یا جریان را به یک پاشش مخروطی یا Spray تبدیل کند. در نتیجه، اپراتور با یک تجهیز واحد می‌تواند متناسب با شرایط، بین برد بیشتر و پوشش سطح وسیع‌تر انتخاب کند.

‏بدنه خانواده فلزی آریاکوپلینگ از آلیاژ آلومینیوم می‌سازند. استفاده از آلومینیوم باعث می‌شود نازل در مقایسه با قطعات سنگین‌تر فولادی وزن قابل‌کنترل‌تری داشته باشد و در عین حال برای شرایط معمول عملیات آتش‌نشانی از استحکام مناسبی برخوردار باشد. در بازار، این خانواده با سایزهای مختلفی از جمله 1، 1.5، 2 و 2.5 اینچ عرضه می‌شود؛ بنابراین سایز واقعی ورودی باید پیش از خرید مشخص شود.

‏برای آشنایی با برند می‌توان به صفحه رسمی آریاکوپلینگ مراجعه کرد. همچنین برای مقایسه با نازل‌های حرفه‌ای دیگر، صفحات نازل POK Turbokador 500 و نازل POK Turbokador 750 در ISV Kala قابل بررسی هستند.

‏جدول مشخصات فنی نازل سه حالته فلزی آریا

‏سه حالت نازل دقیقاً چه هستند؟

‏اولین وضعیت، Shut یا قطع است. در این حالت مسیر خروج آب بسته می‌شود و جریان از نازل خارج نمی‌شود. وجود این وضعیت برای کنترل عملیات بسیار مهم است، زیرا اپراتور می‌تواند در محل استفاده، جریان را متوقف کند.

‏وضعیت دوم، Jet است. در این حالت آب به‌شکل یک جریان نسبتاً متمرکز و مستقیم خارج می‌شود. هدف از این الگو ایجاد برد بیشتر و رساندن آب به نقطه‌ای دورتر است. برای Variant مرجع 1 اینچ، برد حداقل حدود 10 متر در منابع بازار گزارش شد.

‏حالت سوم، Conical Spray است. در این وضعیت آب به‌جای یک ستون باریک، در یک الگوی مخروطی پخش می‌شود. سطح پوشش بزرگ‌تر می‌شود، اما برد مؤثر نسبت به Jet کمتر است. برای Variant مرجع، برد حداقل حدود 3 متر گزارش شد.

‏چرا وجود حالت اسپری اهمیت دارد؟

‏جریان متمرکز همیشه بهترین انتخاب نیست. در برخی شرایط، کاربر نیاز دارد آب را روی سطح بزرگ‌تری توزیع کند. حالت Spray چنین امکانی را فراهم می‌کند و می‌تواند برای خنک‌کردن سطح یا ایجاد پوشش گسترده‌تر آب مفید باشد.

‏بااین‌حال نباید حالت Spray این نازل را با Fog Nozzleهای حرفه‌ای قابل تنظیم که زاویۀ پاشش وسیع و کنترل دقیق‌تری دارند یکسان دانست. این محصول یک نازل سه‌حالته ساده‌تر است که دو الگوی اصلی Jet و Conical Spray را همراه با وضعیت Shut فراهم می‌کند.

‏شیر سه‌حالته چگونه کنترل می‌شود؟

‏در Variantهای مرجع، تغییر وضعیت شیر با حرکت حدود 90 درجه‌ای اهرم یا مکانیزم کنترل انجام می‌شود. کاربر با حرکت دادن کنترل می‌تواند از وضعیت بسته به یکی از حالت‌های پاشش برسد.

‏این ساختار باعث می‌شود عملکرد نازل برای کاربر ساده باشد و تغییر وضعیت به ابزار جداگانه نیاز نداشته باشد. بااین‌حال پیش از بهره‌برداری باید جهت حرکت شیر و ترتیب دقیق وضعیت‌ها روی محصول واقعی بررسی شود، زیرا ممکن است میان Generationها یا Variantها تفاوت وجود داشته باشد.

‏بدنه آلومینیومی چه مزیتی دارد؟

‏بدنۀ نازل سه حالته فلزی آریا را از Aluminium Alloy ساخت. در تجهیزات دستی آتش‌نشانی، وزن اهمیت زیادی دارد؛ زیرا کاربر باید علاوه بر وزن نازل، نیروی ناشی از شیلنگ و فشار آب را نیز کنترل کند. آلومینیوم به سازنده اجازه می‌دهد بدنه‌ای نسبتاً سبک و در عین حال مستحکم تولید کند.

‏از طرف دیگر، آلومینیوم در شرایط معمول نسبت به خوردگی مقاومت مناسبی دارد. البته نوع دقیق Aluminium Alloy در منبع عمومی بررسی‌شده مشخص نشده است؛ بنابراین نباید بدون Datasheet رسمی Grade خاصی مانند 6061 یا 6082 به این محصول نسبت داد.

‏تفاوت نازل فلزی با نازل پلاستیکی آریا

‏آریاکوپلینگ نازل سه‌حالته پلاستیکی نیز در بازار دارد و ظاهر عملکردی آن ممکن است در نگاه اول مشابه مدل فلزی به نظر برسد. هر دو می‌توانند حالت‌های Shut، Jet و Spray داشته باشند، اما Material، وزن، مقاومت مکانیکی و مشخصات Pressure آن‌ها الزاماً یکسان نیستند.

‏مدل پلاستیکی هوزریل در منابع بازار با Pressure Rating متفاوتی نیز گزارش شد. بنابراین مشخصات نازل پلاستیکی نباید به نسخۀ فلزی منتقل شود. اگر سفارش مربوط به Metal Version است، واژۀ Metal یا Aluminium باید به‌صورت صریح روی RFQ نوشته شود.

‏سایزهای مختلف نازل سه حالته فلزی آریا

‏در بازار، خانواده فلزی با سایزهای 1، 1.5، 2 و 2.5 اینچ عرضه شد. این موضوع به این معنی نیست که تمام Variantها دقیقاً وزن، طول، Flow و Connection یکسانی دارند.

‏سایز 1 اینچ بیشتر در کاربردهای Hose Reel و خطوط کوچک‌تر دیده می‌شود. نسخه‌های 1.5، 2 و 2.5 اینچ معمولاً برای اتصال به خطوط بزرگ‌تر استفاده می‌شوند و ممکن است همراه Coupling یا Hydrant Tail متفاوت عرضه شوند.

‏بنابراین پیش از خرید باید مشخص شود که «2 inch» مثلاً به Connection Size، Coupling Interface یا Configuration خاص فروشنده اشاره می‌کند. صرف نام خانواده برای سفارش حرفه‌ای کافی نیست.

‏نسخۀ 1 اینچ مخصوص هوزریل

‏بیشترین اطلاعات مستند در منابع بررسی‌شده مربوط به نسخۀ 1 اینچ هوزریلی است. در این Variant، رزوه یا ورودی 1 inch و دنباله تبدیلی ¾ inch گزارش شده است و محصول می‌تواند در مجموعه Hose Reel با شیلنگ‌های نیمه‌سخت مناسب استفاده شود.

‏این Variant با بدنه آلومینیومی، شیر سه‌حالته، فشار کاری 16 bar، فشار آزمون 24 bar و فشار آستانه ترکیدگی گزارش‌شده تا 60 bar معرفی شده است. همچنین یک گواهی آزمون هیدرواستاتیک 23 bar در منابع فروش ذکر شد.

‏بااین‌حال 23 bar و 24 bar دو مفهوم متفاوت در گزارش‌های موجود هستند؛ بنابراین برای Tender بهتر است Test Certificate واقعی همان Batch دریافت شود تا اختلاف میان «آزمون گواهی‌شده» و «Test Pressure اسمی» روشن شود.

‏فشار کاری 16 bar یعنی چه؟

‏Working Pressure نشان می‌دهد محصول برای کارکرد عادی در چه کلاس فشاری در نظر گرفته شده است. برای Variant مرجع فلزی 1 اینچ، فشار کاری 16 bar گزارش شده است.

‏این مقدار نباید با Test Pressure یا Burst Pressure اشتباه گرفته شود. اگر خط در شرایط عادی باید مثلاً در 16 bar کار کند، سایر اجزای سیستم مانند شیلنگ، شیر و Coupling نیز باید Rating مناسب داشته باشند.

‏همچنین افزایش ناگهانی فشار یا Water Hammer می‌تواند فشار لحظه‌ای بالاتری ایجاد کند. بنابراین راه‌اندازی و قطع جریان باید به‌صورت کنترل‌شده انجام شود.

‏تفاوت فشار کاری، فشار آزمون و فشار ترکیدگی

‏در منابع مربوط به Variant مرجع سه عدد مختلف دیده می‌شوند و 16 bar Working Pressure، حدود 23 تا 24 bar Test Pressure و تا 60 bar Burst Threshold.

‏Working Pressure عدد مربوط به بهره‌برداری عادی است. Test Pressure برای آزمون مقاومت و آب‌بندی محصول به کار می‌رود. Burst Pressure یا آستانه ترکیدگی نیز نقطه‌ای بسیار بالاتر است که برای ارزیابی مقاومت نهایی ساختار مطرح می‌شود.

‏بنابراین عدد 60 bar به هیچ وجه به معنی مجازبودن استفاده دائمی نازل در 60 bar نیست.

‏برد 10 متر در حالت Jet چگونه تفسیر شود؟

‏برای Variant 1 اینچ، برد حداقل 10 متر در حالت Jet گزارش شد. این عدد در شرایط آزمون مشخص به دست می‌آید و نباید به‌عنوان برد تضمینی در هر سیستم تلقی شود.

‏فشار واقعی در ورودی نازل، طول و قطر شیلنگ، افت فشار، ارتفاع، زاویۀ نگهداری و حتی باد می‌توانند برد واقعی را تغییر دهند. بنابراین اگر پروژه حداقل برد مشخصی نیاز دارد، باید Performance Test همان Configuration بررسی شود.

‏برد اسپری مخروطی

‏برای حالت Conical Spray برد حداقل حدود 3 متر گزارش شد. این عدد از Jet کمتر است، زیرا آب در سطح بزرگ‌تری پخش می‌شود و انرژی جریان میان قطرات بیشتری توزیع می‌شود.

‏هدف Spray ایجاد برد حداکثری نیست؛ بلکه ایجاد پوشش وسیع‌تر آب است. به همین دلیل مقایسه مستقیم عدد 3 متر Spray با 10 متر Jet بدون توجه به نوع الگوی پاشش درست نیست.

‏استاندارد BS EN 671-1 چه ارتباطی با این محصول دارد؟

‏BS EN 671-1:2012 استاندارد جاری Hose Reelهای مجهز به Semi-Rigid Hose است. این استاندارد علاوه بر خود Reel، الزاماتی برای Shut-Off Nozzle انتهای شیلنگ نیز دارد.

‏در این استاندارد سه وضعیت اصلی برای Shut-Off Nozzle تعریف می‌شود: Shut، Spray و Jet. این ساختار از نظر عملکرد با مفهوم نازل سه‌حالته آریا هم‌خوانی دارد.

‏برای بررسی وضعیت استاندارد می‌توان به BS EN 671-1 در BSI مراجعه کرد.

‏استاندارد BS EN 15182 چیست؟

‏سری BS EN 15182 به Hand-Held Branchpipes for Fire Service Use مربوط می‌شود و چند بخش مختلف برای انواع Branchpipe دارد.

‏محصولات سه‌حالته آریا در منابع بازار با این استاندارد نیز مرتبط معرفی شده‌اند، اما باید توجه داشت که «ذکر استاندارد در صفحه فروش» با «Certificate رسمی محصول» یکسان نیست.

‏برای مشاهده ساختار استاندارد می‌توان به سری BS EN 15182 در BSI مراجعه کرد.

‏آیا نازل سه حالته فلزی آریا Certificate دارد؟

‏برخی فروشندگان به استاندارد ملی ایران، آزمون‌های آزمایشگاهی و تطابق با الزامات BS EN اشاره می‌کنند. بااین‌حال در تحقیق عمومی، Certificate رسمی قابل ردیابی سازنده برای تمام سایزهای خانوادۀ فلزی به‌صورت یکپارچه پیدا نشد.

‏بنابراین برای خرید عمومی می‌توان از عبارت «تولیدشده یا عرضه‌شده بر اساس الزامات استانداردهای مربوط» استفاده کرد، اما برای Tender رسمی بهتر است Certificate، Test Report یا Declaration همان سایز و همان Variant از فروشنده یا سازنده دریافت شود.

‏واشر EPDM چه نقشی دارد؟

‏برای Variant 1 اینچ مرجع، استفاده از EPDM Seal در یکی از منابع تخصصی بازار گزارش شد. واشر وظیفه جلوگیری از Leakage در بخش‌های اتصال و شیر را بر عهده دارد.

‏EPDM معمولاً برای کاربردهای آبی مناسب است؛ بااین‌حال از آنجا که Material واشر برای تمام Variantهای خانواده در منبع رسمی یکپارچه تأیید نشد، این مشخصه نباید به‌صورت خودکار به سایزهای 1.5، 2 و 2.5 اینچ تعمیم داد.

‏کاربرد در جعبه آتش‌نشانی و هوزریل

‏نازل سه حالته فلزی آریا به‌خصوص در Variantهای کوچک‌تر می‌تواند در مجموعه Fire Hose Reel یا جعبه آتش‌نشانی استفاده شود. کاربر شیلنگ را از Reel باز می‌کند، جریان آب را برقرار می‌کند و سپس از نازل برای انتخاب وضعیت مناسب استفاده می‌کند.

‏سادگی کنترل سه‌حالته باعث می‌شود کار با این نوع نازل نسبت به بعضی Branchpipeهای حرفه‌ای پیچیده کمتر باشد. بااین‌حال کاربر همچنان باید با اصول اولیه استفاده از تجهیزات اطفای حریق و محدودیت‌های آب در برابر انواع حریق آشنا باشد.

‏آیا می‌توان برای هر نوع حریقی از آب استفاده کرد؟

‏خیر. وجود یک نازل آتش‌نشانی به این معنی نیست که آب برای تمام حریق‌ها عامل اطفای مناسبی است. در حریق‌هایی که آب می‌تواند خطر را افزایش دهد، مانند بعضی مواد واکنش‌پذیر یا تجهیزات برقی تحت شرایط نامناسب، باید روش اطفای مناسب تعیین شود.

‏همچنین این صفحه هیچ ادعای Electrical Safety Distance برای نازل مطرح نمی‌کند، زیرا چنین ادعایی نیازمند Test و دستورالعمل رسمی همان Variant است.

‏کنترل خرید نازل سه حالته فلزی آریا

‏برای خرید نازل سه حالته فلزی آریا بهتر است فقط نام محصول روی RFQ نوشته نشود. ابتدا باید Metal Version بودن محصول مشخص شود و سپس سایز دقیق، نوع Connection و کاربرد موردنظر تعیین گردد.

‏اگر سفارش برای Hose Reel است، مشخصات Hose، Tail و Thread باید با نازل هماهنگ باشند. همچنین Working Pressure و Test Pressure همان Variant باید در Quotation درج شوند.

‏برای پروژه‌ای که Certificate یا استاندارد مشخصی می‌خواهد، بهتر است شماره استاندارد، Edition و نوع مدرک موردنیاز مانند Certificate، Declaration یا Test Report صریحاً روی RFQ نوشته شوند.

‏بازرسی قبل از استفاده

‏پیش از هر استفاده، بدنۀ نازل باید از نظر ترک، ضربه شدید یا تغییر شکل بررسی شود. شیر سه‌حالته باید بدون گیرکردن حرکت کند و وضعیت‌های Shut، Jet و Spray را به‌درستی ایجاد کند.

‏اتصال ورودی نیز باید سالم باشد و نباید رزوه یا Coupling آسیب‌دیده باشد. اگر Seal یا واشر قابل مشاهده است، پارگی و تغییر شکل آن باید بررسی شود.

‏بعد از اتصال نازل به خط، فشار بهتر است به‌آرامی افزایش یابد و محل اتصال از نظر Leakage کنترل شود.

‏چرا باز و بسته شدن روان شیر اهمیت دارد؟

‏شیر نازل در زمان عملیات باید سریع و قابل‌کنترل باشد. اگر مکانیزم به‌سختی حرکت کند، اپراتور ممکن است نتواند به‌موقع جریان را قطع یا الگوی پاشش را تغییر دهد.

‏از سوی دیگر، لقی بیش از حد نیز می‌تواند نشانۀ فرسودگی یا آسیب مکانیکی باشد. بنابراین عملکرد شیر بخشی از بازرسی دوره‌ای محصول است.

‏نگهداری پس از عملیات

‏بعد از استفاده، نازل باید با آب تمیز شسته شود تا رسوب، گل یا مواد خارجی از مسیر آب و بخش‌های متحرک خارج شوند. سپس دستگاه در محیط خشک نگهداری شود.

‏اگر نازل برای مدت طولانی بدون استفاده باقی می‌ماند، بهتر است شیر به‌صورت دوره‌ای حرکت داده شود تا از گیرکردن مکانیزم جلوگیری شود. وضعیت Seal و Connection نیز در بازدیدهای دوره‌ای بررسی گردد.

‏تفاوت این محصول با نازل‌های Turbokador

‏نازل سه‌حالته فلزی آریا ساختاری ساده‌تر دارد و سه وضعیت اصلی Shut، Jet و Spray را فراهم می‌کند. در مقابل، نازل‌های حرفه‌ای Adjustable Flow مانند Turbokador می‌توانند چند Step مختلف Flow و Patternهای پیشرفته‌تری ارائه دهند.

‏بنابراین انتخاب بین این دو گروه به کاربرد بستگی دارد. برای Hose Reel ساختمانی و کاربرد ساده‌تر، یک نازل سه‌حالته می‌تواند مناسب باشد؛ درحالی‌که برای عملیات حرفه‌ای با نیاز به Flow Control دقیق‌تر، نازل‌های تخصصی‌تر بررسی می‌شوند.

‏محدودیت‌های فنی

‏این صفحه یک Family Product است و نباید مشخصات Variant مرجع 1 اینچ را به تمام سایزها تعمیم داد.

‏Flow Rate دقیق این خانواده برای تمام سایزها در منبع عمومی معتبر تأیید نشد.

‏Weight و Overall Length یکسان برای تمام سایزها تأیید نشد.

‏Part Number یا SKU رسمی عمومی برای هر Variant در منبع سازنده پیدا نشد.

‏Material دقیق Seal فقط برای یک Variant بازار گزارش شد و به کل خانواده تعمیم نمی‌دهند.

‏Certificate رسمی مستقل BS EN 671-1 یا BS EN 15182 برای تمام Variantها در منابع عمومی بررسی‌شده تأیید نشد.

‏ادعای استاندارد ملی یا Approval آزمایشگاهی باید با مدرک همان محصول کنترل شود.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏سازنده: Arya Coupling

‏کشور تولید: ایران

‏نام محصول: ARYA 3-Position Metal Nozzle

‏نام فارسی: نازل سه حالته فلزی آریا

‏نوع محصول: Shut-Off Fire Nozzle / Branchpipe

‏متریال خانواده: Aluminium Alloy

‏تعداد وضعیت‌های کنترل: 3

‏وضعیت اول: Shut؛ ‏وضعیت دوم: Jet؛ ‏وضعیت سوم: Conical Spray

‏مکانیزم تغییر حالت: حدود 90° در Variant مرجع

‏سایزهای مشاهده‌شده در بازار: 1، 1.5، 2 و 2.5 inch

‏Variant مرجع برای مشخصات عددی: 1 inch Hose-Reel Metal Nozzle

‏سایز رزوه Variant مرجع: 1 inch

‏Tail Size Variant مرجع: ¾ inch در نسخۀ دنباله‌دار

‏Working Pressure Variant مرجع: 16 bar

‏Test Pressure Variant مرجع: 24 bar

‏Hydrostatic Test Reported: 23 bar

‏Burst Threshold Reported: تا 60 bar

‏Minimum Jet Range Variant مرجع: حدود 10 m

‏Minimum Conical Spray Range: حدود 3 m

‏Seal Material Variant مرجع: EPDM طبق منبع بازار تخصصی

‏Flow Rate: برای تمام Variantها به‌صورت قطعی تأیید نشد

‏Weight: وابسته به Variant و مقدار واحد قابل تعمیم تأیید نشد

‏Overall Length: وابسته به Variant و مقدار واحد قابل تعمیم تأیید نشد

‏استاندارد مرتبط Hose Reel: BS EN 671-1:2012

‏استاندارد مرتبط Branchpipe: BS EN 15182 Series

‏Certificate دقیق همان Variant: هنگام خرید و Tender بررسی شود

‏جمع‌بندی

‏نازل سه حالته فلزی آریا یک نازل شیردار آتش‌نشانی با بدنه آلومینیومی است که سه وضعیت اصلی قطع، جت و اسپری مخروطی را در اختیار کاربر قرار می‌دهد. این ساختار باعث می‌شود اپراتور بتواند علاوه بر کنترل مستقیم جریان، بسته به شرایط میان برد بیشتر در حالت Jet و پوشش وسیع‌تر در حالت Spray انتخاب کند.

‏خانوادۀ نازل سه حالته فلزی آریا در چند سایز مختلف عرضه می‌شود و به همین دلیل نباید مشخصات یک Variant را به تمام مدل‌ها تعمیم داد. برای نسخۀ مرجع 1 اینچ هوزریلی، فشار کاری 16 bar، فشار آزمون 24 bar، برد حداقل حدود 10 متر در Jet و حدود 3 متر در Spray گزارش شده است؛ اما برای سایزهای دیگر باید Datasheet یا Quotation همان Variant بررسی شود.

‏پیش از سفارش نازل سه حالته فلزی آریا بهتر است سایز دقیق، نوع اتصال، Metal Version بودن، Pressure Rating و الزامات استانداردی روی RFQ نوشته شوند. در پروژه‌هایی که BS EN 671-1، BS EN 15182، استاندارد ملی یا Test Certificate الزام است، مدرک مربوط به همان سایز و همان Configuration باید از آریاکوپلینگ یا فروشنده رسمی دریافت شود.
