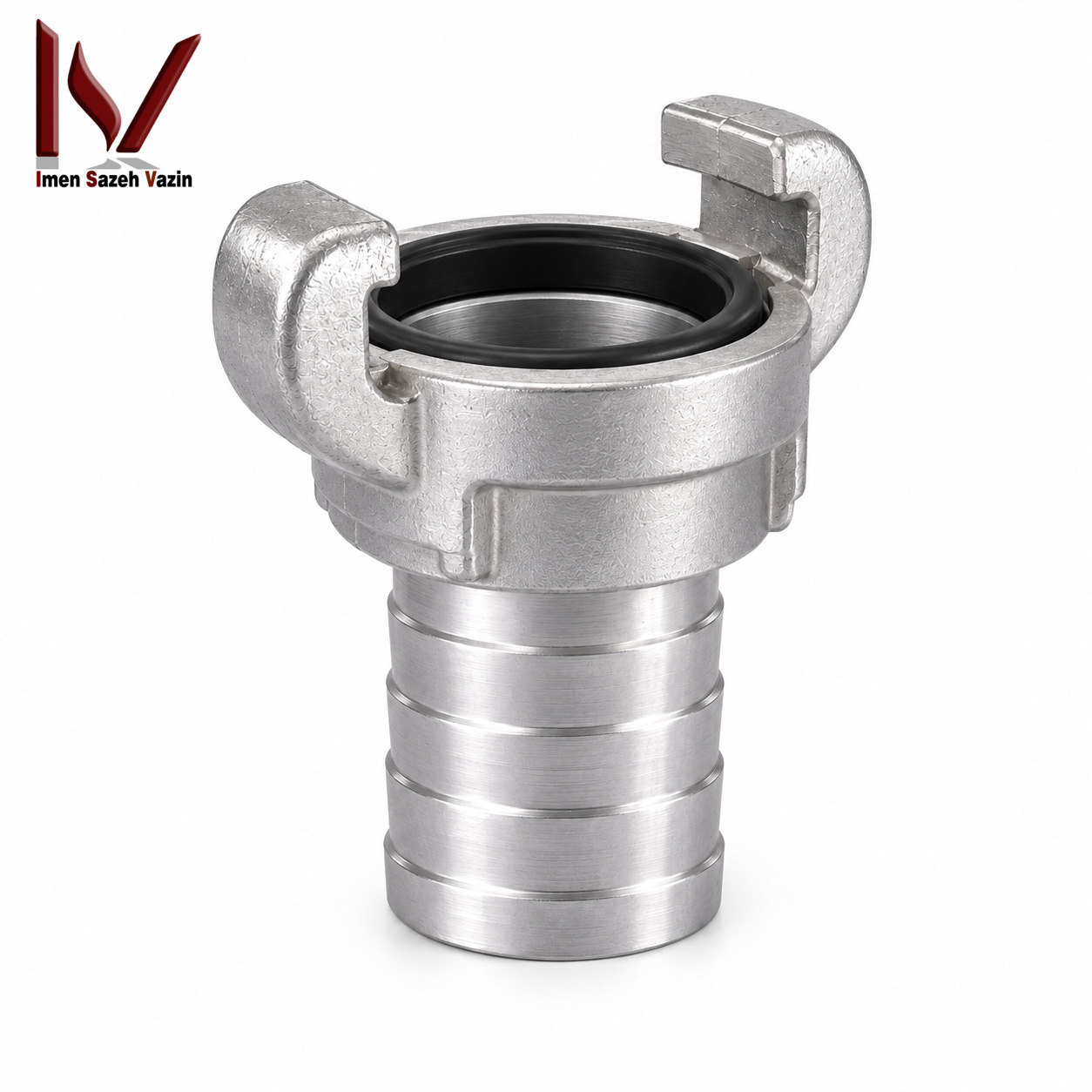

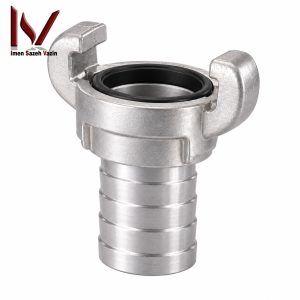

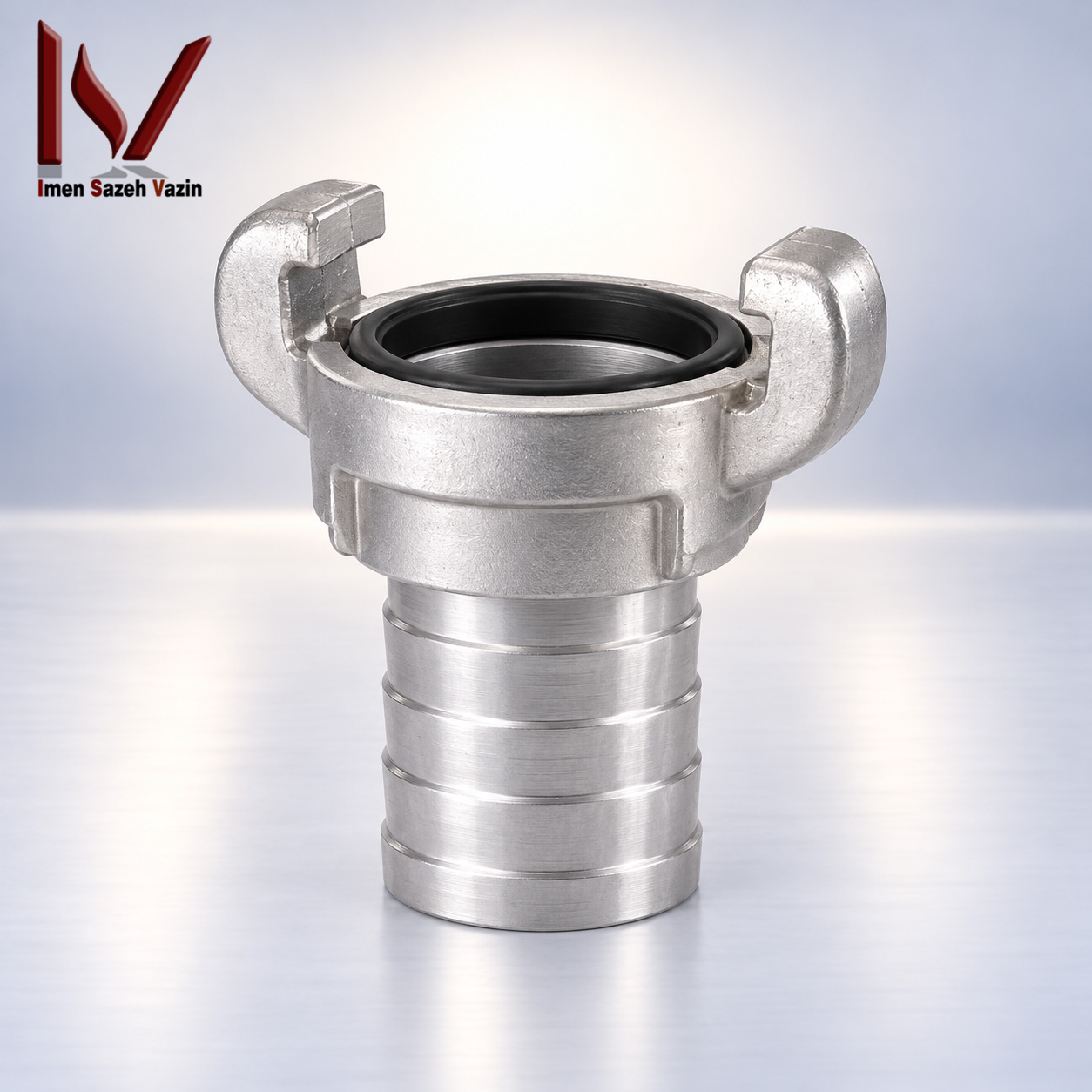

ARYA BS 1.5 | کوپلینگ آلومینیومی آتش‌نشانی 1.5 اینچ

معرفی ARYA BS 1.5

ARYA BS 1.5 یک کوپلینگ آتش‌نشانی انگلیسی از محصولات آریاکوپلینگ است که برای اتصال سریع شیلنگ در سیستم‌های آب‌رسانی و اطفای حریق کاربرد دارد. نسخۀ موردنظر با سایز 1.5 اینچ و آلیاژ آلومینیوم ارائه می‌شود و ساختار آن از سیستم British Standard Instantaneous Coupling استفاده می‌کند. علاوه بر این، ARYA BS 1.5 برای محیط‌هایی که سرعت اتصال، آب‌بندی و مقاومت مکانیکی اهمیت دارد قابل بررسی است.

‏برخلاف STORZ که ساختاری متقارن دارد، اتصال انگلیسی BS از دو بخش نری و مادگی استفاده می‌کند. با این حال، طراحی Instantaneous باعث می‌شود اتصال این دو بخش سریع انجام گیرد و کاربر برای بستن آن‌ها به رزوه‌کردن چند دور نیاز نداشته باشد.

‏کوپلینگ انگلیسی BS چیست؟

‏British Standard Instantaneous Coupling یکی از سیستم‌های اتصال سریع مورد استفاده در تجهیزات آتش‌نشانی است. در این ساختار، بخش‌های Male و Female با مکانیزم مخصوص به یکدیگر متصل می‌شوند. در نتیجه، نیروهای عملیاتی می‌توانند خط شیلنگ را با سرعت بیشتری آماده کنند.

‏اتصال BS در سیستم‌های آب‌رسانی آتش‌نشانی، صنایع نفت و گاز، پتروشیمی و بعضی محیط‌های ساحلی نیز کاربرد دارد. البته تمام تجهیزات دو طرف باید از نظر استاندارد و ابعاد با هم سازگار باشند.

‏کاربرد ARYA BS 1.5

‏ARYA BS 1.5 برای اتصال شیلنگ آتش‌نشانی به شیلنگ دیگر یا تجهیز دارای رابط BS سازگار استفاده می‌شود. خطوط آب‌رسانی، تجهیزات سیار اطفای حریق و بعضی پمپ‌ها یا تجهیزات واسط می‌توانند از این نوع اتصال بهره ببرند. از سوی دیگر، واحد فنی باید پیش از سفارش Compatibility تجهیزات موجود را بررسی کند.

‏سایز 1.5 اینچ در بسیاری از خطوط عملیاتی دستی کاربرد دارد. با این وجود، دبی، افت فشار و نیاز واقعی پروژه باید انتخاب سایز نهایی را تعیین کنند.

‏ساختار Male و Female

‏یکی از تفاوت‌های مهم BS با STORZ وجود بخش نری و مادگی است. اتصال Male وارد قسمت Female می‌شود و مکانیزم قفل، دو بخش را در موقعیت صحیح نگه می‌دارد. بنابراین، هنگام خرید باید مشخص شود که سفارش شامل Pair کامل است یا فقط یکی از دو بخش.

‏ثبت این موضوع در پیش‌فاکتور اهمیت زیادی دارد. عبارت کلی «کوپلینگ BS» ممکن است برای یک خرید پروژه‌ای کافی نباشد.

‏نسخۀ آلومینیومی

‏آریاکوپلینگ خانوادۀ BS را با آلیاژ پایه مس و آلیاژ آلومینیوم تولید می‌کند. نسخۀ موردنظر این صفحه از نوع Aluminium است و برای سایز 1.5 اینچ در کاتالوگ قابل انتخاب است. بنابراین، متریال باید در RFQ به‌صورت صریح «Aluminium Alloy» درج شود.

‏نسخۀ آلومینیومی معمولاً وزن کمتری نسبت به نوع آلیاژ پایه مس دارد. این مزیت در خطوطی که آتش‌نشان باید شیلنگ و اتصالات را مرتب جابه‌جا کند اهمیت بیشتری پیدا می‌کند.

‏ابعاد ARYA BS 1.5

‏برای سایز 1.5 اینچ، کاتالوگ D1 برابر 38 mm را مشخص می‌کند. مقدار D2 نیز 88 mm است و عرض W برابر 188 mm ثبت شده است. همچنین، L1 برابر 65 mm و L2 برابر 197 mm اعلام می‌شود.

‏این ابعاد مخصوص سایز 1.5 اینچ هستند و نباید به سایز 1.75، 2.5 یا 2.75 اینچ منتقل شوند. در نتیجه، واحد فنی می‌تواند از این اعداد برای کنترل فضای نصب و تطبیق هندسی استفاده کند.

‏فشار کاری 16 bar

‏فشار کاری اعلامی برای کوپلینگ‌های انگلیسی آریا 16 bar است. بنابراین، فشار واقعی خط باید در محدودۀ Rating مجاز تجهیزات باقی بماند. علاوه بر این، مهندس پروژه باید اثر افزایش‌های لحظه‌ای فشار مانند Water Hammer را نیز در نظر بگیرد.

‏ARYA BS 1.5 تنها یکی از اجزای خط است. در نتیجه، شیلنگ، نازل، پمپ، شیر و سایر اتصالات نیز باید Pressure Rating مناسب داشته باشند.

‏فشار آزمون 24 bar

‏فشار آزمون این خانواده 24 bar اعلام می‌شود. این مقدار با فشار کاری 16 bar تفاوت دارد و نباید دو عدد به جای یکدیگر نوشته شوند. به همین دلیل، Specification پروژه باید Working Pressure و Test Pressure را در دو فیلد مجزا ثبت کند.

‏Certificate آزمون می‌تواند اطلاعات دقیق‌تری دربارۀ شرایط Test ارائه دهد. برای Tenderهای حساس بهتر است همین مدرک از فروشنده مطالبه شود.

‏آزمون هیدرواستاتیک تا 100 bar

‏آریاکوپلینگ برای خانوادۀ BS به گواهی آزمون هیدرواستاتیک تا 100 bar از پژوهشگاه صنعت نفت اشاره می‌کند. با این حال، این مقدار مفهوم Working Pressure محصول را ندارد. بنابراین، عدد 100 bar باید صرفاً در چهارچوب آزمون و Certificate مربوط تفسیر شود.

‏واحد خرید برای پروژه‌های مهم بهتر است نسخۀ مدرک را دریافت کند. این کار از تبدیل اشتباه یک Test Claim به فشار کاری جلوگیری می‌کند.

‏استاندارد BS 336

‏ARYA BS 1.5 در خانوادۀ اتصالاتی قرار دارد که بر اساس الزامات BS 336 طراحی و تولید می‌شوند. این استاندارد به اتصالات و تجهیزات آتش‌نشانی مرتبط با سیستم‌های انگلیسی می‌پردازد. در نتیجه، BS 336 یکی از مهم‌ترین مواردی است که باید در خرید پروژه‌ای کنترل شود.

‏ذکر استاندارد در اطلاعات محصول مفید است، اما Tender حرفه‌ای بهتر است مدرک مرتبط را نیز مطالبه کند. Scope مدرک باید محصول و سایز مورد سفارش را پوشش دهد.

‏طراحی Ribbed Tail

‏قسمت شیلنگ‌خور کوپلینگ از طراحی Ribbed Tail استفاده می‌کند. این رینگ برجسته به اتصال مطمئن‌تر شیلنگ با Tail کمک می‌کند و می‌تواند احتمال لغزش شیلنگ را کاهش دهد. البته عملکرد نهایی به نوع بست و روش مونتاژ نیز وابسته است.

‏شیلنگ باید متناسب با قطر Tail انتخاب شود. از سوی دیگر، بست باید طبق دستورالعمل مناسب نصب شود تا فشار داخلی باعث جداشدگی نشود.

‏واشر آب‌بندی V شکل

‏آریاکوپلینگ برای کوپلینگ‌های انگلیسی از واشر با طراحی ویژه استفاده می‌کند. بخش V شکل در فشار بالاتر باز می‌شود و به استحکام آب‌بندی کمک می‌کند. در نتیجه، طراحی Seal می‌تواند عملکرد اتصال را در محدوده‌های مختلف فشار بهبود دهد.

‏سختی واشر نیز اهمیت دارد. اگر Seal بیش از حد سخت باشد ممکن است آب‌بندی فشار پایین ضعیف شود، در حالی که سختی ناکافی می‌تواند در فشار بالا باعث تغییر شکل یا خروج واشر شود.

‏کنترل Seal

‏اپراتور باید قبل از استفاده وضعیت واشر را بررسی کند. ترک، پارگی، خشکی یا تغییر شکل غیرعادی می‌تواند باعث نشتی شود. علاوه بر این، شن و آلودگی روی سطح تماس باید قبل از اتصال پاک شوند.

‏Seal جایگزین باید با سیستم BS و سایز مربوط سازگار باشد. استفاده از واشر نامتناسب می‌تواند عملکرد آب‌بندی را مختل کند.

‏مقاومت در محیط عملیاتی

‏کوپلینگ آتش‌نشانی ممکن است در عملیات با ضربه، آب و آلودگی محیطی روبه‌رو شود. به همین علت، بدنه و مکانیزم اتصال باید پیش از هر مأموریت کنترل شوند. آلیاژ آلومینیوم نیز باید از نظر ضربه یا تغییر شکل بررسی شود.

‏آسیب به قسمت Male یا Female می‌تواند اتصال صحیح را مختل کند. در چنین شرایطی، اعمال نیروی زیاد برای بستن کوپلینگ راه‌حل مناسبی نیست.

‏کاربرد در خطوط پرفشار

‏سازنده کوپلینگ BS را برای سیستم‌های آب‌رسانی آتش‌نشانی پرفشار معرفی می‌کند. با این حال، عبارت «پرفشار» باید در محدودۀ Working Pressure واقعی محصول تفسیر شود. بنابراین، فشار عملیاتی نباید از Rating مجاز عبور کند.

‏مهندس سیستم باید فشار خروجی پمپ و افت فشار خط را هم‌زمان بررسی کند. همچنین، ضعیف‌ترین جزء خط می‌تواند محدودیت عملیاتی کل سیستم را تعیین کند.

‏استفاده با پمپ آتش‌نشانی

‏اگر خروجی پمپ دارای اتصال BS سازگار باشد، ARYA BS 1.5 می‌تواند بخشی از مسیر اتصال شیلنگ باشد. سرعت اتصال در پمپ‌های سیار اهمیت زیادی دارد. به همین دلیل، Instantaneous Coupling می‌تواند زمان راه‌اندازی خط را کاهش دهد.

‏در مقابل، استفاده از Adapter نامناسب می‌تواند باعث نشتی یا عدم تطابق مکانیکی شود. بنابراین، تمام Interfaceها باید پیش از عملیات بررسی شوند.

‏کاربرد در نفت و پتروشیمی

‏کوپلینگ‌های انگلیسی آریاکوپلینگ برای محیط‌های نفت، گاز و پتروشیمی نیز معرفی می‌شوند. مقاومت مکانیکی و قابلیت استفاده در سیستم‌های آب‌رسانی از دلایل این کاربرد هستند. علاوه بر این، اتصال سریع می‌تواند در شرایط اضطراری مزیت عملیاتی ایجاد کند.

‏پروژه‌های صنعتی ممکن است الزامات تکمیلی برای Material Certificate یا Test Report داشته باشند. از این رو، واحد HSE یا مهندسی باید Specification کارفرما را نیز بررسی کند.

‏کاربرد در محیط ساحلی

‏اسکله‌ها و سازه‌های ساحلی از دیگر محیط‌های هدف این خانواده هستند. رطوبت و نمک می‌توانند شرایط سخت‌تری برای تجهیزات فلزی ایجاد کنند. بنابراین، برنامه بازرسی و تمیزکاری در این محیط‌ها اهمیت بیشتری دارد.

‏پس از تماس با آب شور بهتر است آلودگی‌های نمکی از سطح تجهیز پاک شوند. همچنین، هرگونه خوردگی یا آسیب مکانیکی باید در بازرسی دوره‌ای ثبت شود.

‏بازرسی ARYA BS 1.5

‏پیش از استفاده از ARYA BS 1.5 باید بدنه، Tail، Male/Female Interface و Seal بررسی شوند. سپس کاربر می‌تواند اتصال را بدون فشار باز و بسته کند تا عملکرد مکانیکی آن را بسنجد. هرگونه گیرکردن غیرعادی نیاز به بررسی دارد.

‏مشاهدۀ ترک یا تغییر شکل شدید می‌تواند دلیل خارج‌کردن تجهیز از سرویس باشد. بازرسی پیشگیرانه احتمال بروز مشکل هنگام عملیات را کاهش می‌دهد.

‏نحوۀ اتصال صحیح کوپلینگ ARYA BS 1.5

‏کاربر ابتدا دو بخش سازگار BS را در موقعیت مناسب قرار می‌دهد. سپس مکانیزم اتصال Male و Female درگیر می‌شود و کوپلینگ در وضعیت قفل قرار می‌گیرد. در پایان، اپراتور باید بسته‌شدن کامل را قبل از افزایش فشار کنترل کند.

‏اگر اتصال به‌طور طبیعی قفل نمی‌شود، استفاده از نیروی غیرعادی مناسب نیست. ناسازگاری ابعادی یا آسیب مکانیکی می‌تواند علت مشکل باشد.

‏بازکردن ایمن

‏هیچ اتصال آتش‌نشانی نباید در حالی که خط تحت فشار است باز شود. ابتدا جریان متوقف می‌شود و سپس اپراتور فشار باقی‌مانده را تخلیه می‌کند. بعد از رسیدن سیستم به شرایط ایمن، جداسازی امکان‌پذیر خواهد بود.

‏این فرآیند احتمال حرکت ناگهانی شیلنگ را کاهش می‌دهد. همچنین، خطر خروج کنترل‌نشده آب پرفشار کمتر می‌شود.

‏تمیزکاری کوپلینگ ARYA BS 1.5

‏گردوغبار، گل یا ماسه می‌توانند روی مکانیزم اتصال و Seal جمع شوند. پاک‌کردن این آلودگی‌ها به حفظ عملکرد روان کمک می‌کند. افزون بر این، قسمت شیلنگ‌خور باید از نظر باقی‌ماندن رطوبت یا آلودگی بررسی شود.

‏شوینده‌های خورنده برای آلومینیوم یا واشر مناسب نیستند. بنابراین، روش پیشنهادی تولیدکننده باید در اولویت قرار گیرد.

‏شرایط انبارداری

‏محیط خشک و دور از ضربۀ غیرضروری برای نگهداری کوپلینگ مناسب‌تر است. قرارگرفتن ابزار سنگین روی بخش Male یا Female می‌تواند هندسۀ اتصال را تغییر دهد. در نتیجه، استفاده از Rack مناسب در خودرو یا انبار پیشنهاد می‌شود.

‏بازرسی دوره‌ای باید بخشی از برنامۀ نگهداری باشد. محیط‌های ساحلی یا صنعتی ممکن است به فاصلۀ بازرسی کوتاه‌تری نیاز داشته باشند.

‏تفاوت BS و STORZ

‏یکی از تفاوت‌های اصلی این دو سیستم در ساختار اتصال است. STORZ متقارن است، در حالی که BS از اتصال Male و Female استفاده می‌کند. بنابراین، این دو سیستم بدون Adapter مناسب مستقیماً جایگزین یکدیگر نیستند.

‏واحد خرید نباید فقط بر اساس سایز اسمی تصمیم بگیرد. نوع Coupling System باید در سفارش دقیقاً مشخص شود.

‏کنترل خرید ARYA BS 1.5

‏هنگام سفارش ARYA BS 1.5 باید برند ARYA، نوع BS، سایز 1.5 اینچ و متریال Aluminium روی پیش‌فاکتور درج شوند. همچنین، Working Pressure برابر 16 bar و Test Pressure برابر 24 bar باید در اسناد خرید مشخص باشند. استاندارد BS 336 نیز بهتر است به‌طور صریح در RFQ ذکر شود.

‏ابعاد D1، D2، W، L1 و L2 می‌توانند برای کنترل دقیق‌تر به Specification اضافه شوند. در نتیجه، احتمال تحویل Variant اشتباه کاهش پیدا می‌کند.

‏کنترل تحویل و اصالت

‏واحد QC هنگام تحویل باید سایز، جنس، مارکینگ و وضعیت ظاهری را بررسی کند. در صورت وجود کد تولید یا Batch Number، ثبت آن برای رهگیری آینده مفید است. همچنین، Certificateهای ارائه‌شده باید به کالای واقعی ارتباط داشته باشند.

‏هرگونه مغایرت بهتر است پیش از ورود محصول به سرویس ثبت شود. استفاده از کالای نامشخص می‌تواند کنترل کیفی پروژه را دشوار کند.

‏لینک‌های مرتبط

‏برای مشاهده محصولات دیگر می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ، نازل و سایر اجزای خط باید از نظر سایز، فشار و نوع اتصال با BS 1.5 هماهنگ باشند.

‏برای طراحی و تأمین تجهیزات پروژه‌های آتش‌نشانی نیز راهکارهای ایمن سازه وزین قابل بررسی هستند.

‏مشخصات فنی کوپلینگ ARYA BS 1.5

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA BS 1.5

‏نوع محصول: British Standard Instantaneous Coupling

‏نوع اتصال: BS / انگلیسی

‏ساختار: Male & Female

‏سایز اسمی: 1.5 اینچ

‏متریال این Variant: آلیاژ آلومینیوم

‏تولیدکننده: آریاکوپلینگ

‏کاربری: اتصال شیلنگ در خطوط آب‌رسانی آتش‌نشانی

‏استاندارد اعلامی: BS 336

‏فشار کاری: 16 bar

‏فشار آزمون: 24 bar

‏آزمون هیدرواستاتیک تا 100 bar: برای خانواده اعلام شده؛ Certificate مربوط دریافت شود

‏D1: 38 mm

‏D2: 88 mm

‏W: 188 mm

‏L1: 65 mm

‏L2: 197 mm

‏نوع Tail: Ribbed Tail

‏سیستم آب‌بندی: واشر مخصوص BS با ساختار V شکل

‏جنس دقیق Seal: نیازمند Datasheet

‏Grade آلومینیوم: نیازمند تأیید سازنده

‏وزن: اطلاعات عمومی عدد دقیقی ارائه نمی‌کنند

‏Part Number اختصاصی: در اطلاعات بررسی‌شده مشخص نشده است

‏Certificate: برای Tender دریافت شود

‏سازگاری با BS سایر برندها: مشروط به تطبیق استاندارد و ابعاد

‏بازرسی قبل از استفاده: ضروری

‏کنترل واشر: ضروری

‏کنترل Tail و بست شیلنگ: ضروری

‏جمع‌بندی کوپلینگ ARYA BS 1.5

‏ARYA BS 1.5 یک کوپلینگ آتش‌نشانی انگلیسی سایز 1.5 اینچ با بدنۀ آلیاژ آلومینیوم است که برای خطوط آب‌رسانی و اتصال سریع شیلنگ کاربرد دارد. ساختار Male و Female، Ribbed Tail، واشر آب‌بندی ویژه، فشار کاری 16 bar و فشار آزمون 24 bar از مشخصات مهم این خانواده به شمار می‌آیند. علاوه بر این، ابعاد این Variant شامل D1 برابر 38 mm، D2 برابر 88 mm، W برابر 188 mm، L1 برابر 65 mm و L2 برابر 197 mm است.

‏ARYA BS 1.5 بر اساس الزامات BS 336 معرفی می‌شود و سازنده برای خانوادۀ BS به آزمون هیدرواستاتیک تا 100 bar نیز اشاره می‌کند. با این حال، این مقدار نباید با Working Pressure اشتباه گرفته شود. در نهایت، برای خرید پروژه‌ای ARYA BS 1.5 بهتر است سایز، متریال Aluminium، فشارها، ابعاد، استاندارد BS 336 و Certificate مربوط به همان محصول در RFQ و مدارک تحویل کنترل شوند.
