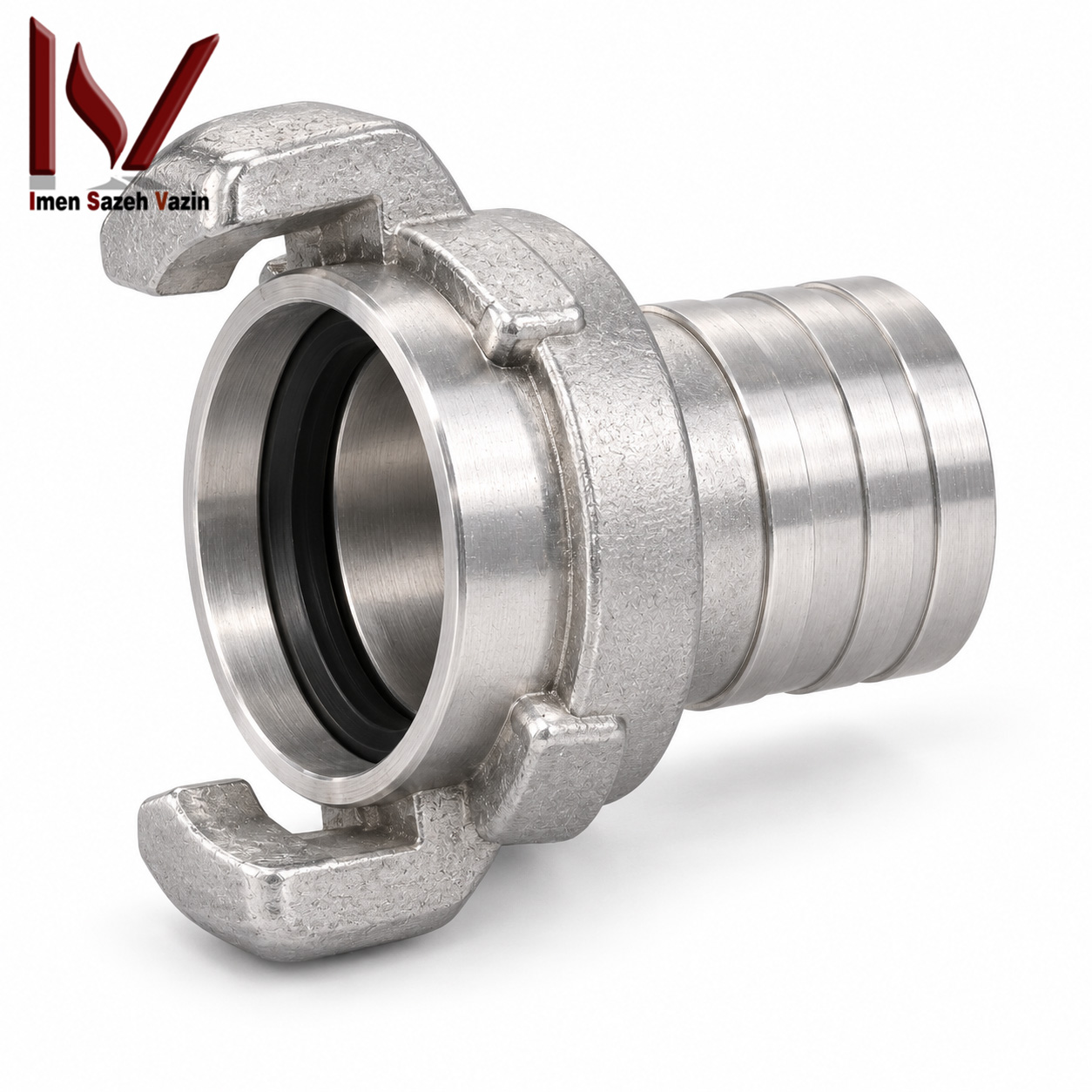

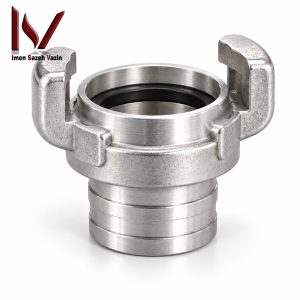

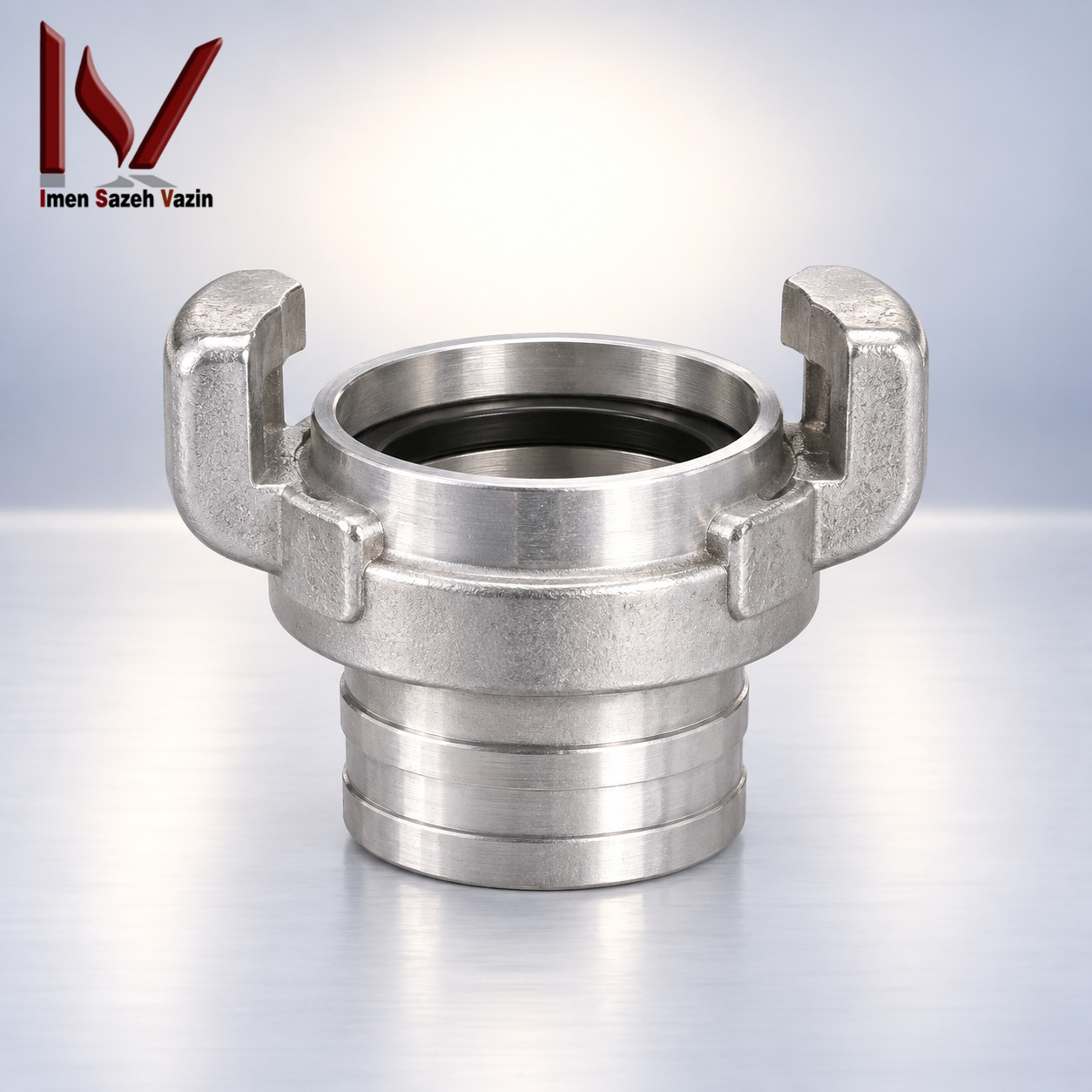

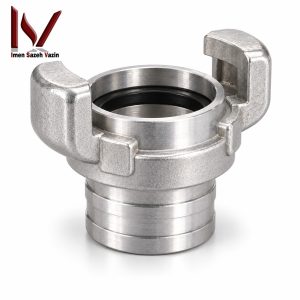

ARYA BS 2.75 | کوپلینگ آلومینیومی آتش‌نشانی 2.75 اینچ

معرفی ARYA BS 2.75

ARYA BS 2.75 یک کوپلینگ آتش‌نشانی انگلیسی از محصولات آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات سازگار با سیستم British Standard Instantaneous Coupling کاربرد دارد. سایز 2¾ اینچ این خانواده با ابعاد مشخص در کاتالوگ فنی معرفی می‌شود و برای سیستم‌های آب‌رسانی آتش‌نشانی قابل استفاده است. علاوه بر این، ساختار اتصال سریع می‌تواند زمان موردنیاز برای اتصال یا جداسازی خطوط شیلنگ را در عملیات کاهش دهد.

‏سیستم BS برخلاف STORZ از بخش‌های Male و Female استفاده می‌کند. در نتیجه، دو نیمۀ اتصال نقش یکسان ندارند و باید از نظر ابعاد و مکانیزم قفل با یکدیگر سازگار باشند. همین ویژگی باعث می‌شود کنترل نوع اتصال هنگام خرید اهمیت زیادی پیدا کند.

‏ساختار کوپلینگ انگلیسی BS

‏British Standard Instantaneous Coupling یکی از سیستم‌های شناخته‌شده اتصال شیلنگ در تجهیزات آتش‌نشانی است. بخش نری و مادگی با مکانیزم مخصوص به یکدیگر متصل می‌شوند و نیازی به چند دور رزوه‌کردن وجود ندارد. به همین دلیل، سرعت آماده‌سازی خط نسبت به برخی اتصالات رزوه‌ای افزایش پیدا می‌کند.

‏استفاده صحیح از این سیستم به تطبیق کامل دو سمت اتصال وابسته است. بنابراین، سایز اسمی به‌تنهایی برای تأیید Compatibility کافی نیست.

‏سایز 2.75 اینچ

‏ARYA BS 2.75 با سایز اسمی 2¾ اینچ در جدول فنی خانوادۀ کوپلینگ انگلیسی قرار دارد. واحد خرید بهتر است هر دو نگارش 2.75 inch و 2¾ inch را در اسناد پروژه کنترل کند تا اختلاف در روش نوشتن سایز باعث اشتباه نشود. افزون بر این، ابعاد واقعی اتصال باید با تجهیزات موجود تطبیق داده شوند.

‏سایز بزرگ‌تر می‌تواند برای خطوطی که انتقال حجم بیشتری از آب را نیاز دارند قابل بررسی باشد. با این حال، دبی نهایی فقط از روی قطر اتصال تعیین نمی‌شود و به کل طراحی هیدرولیکی وابسته است.

‏ابعاد فنی ARYA BS 2.75

‏کاتالوگ برای سایز 2¾ اینچ مقدار D1 برابر 70 mm را اعلام می‌کند. مقدار D2 برابر 88 mm است و عرض W نیز 188 mm درج شده است. از سوی دیگر، L1 برابر 65 mm و L2 برابر 197 mm گزارش می‌شوند.

‏این اعداد مربوط به همین سایز هستند و نباید به مدل‌های 1.5، 1.75 یا 2.5 اینچ منتقل شوند. در خرید پروژه‌ای بهتر است Drawing همان Variant نیز همراه سفارش دریافت شود.

‏بدنۀ آلومینیومی

‏نسخۀ موردنظر Vendor List با متریال Aluminium تعریف شده است. آریاکوپلینگ نیز قابلیت ساخت کوپلینگ‌های انگلیسی با آلیاژ آلومینیوم را برای این خانواده اعلام می‌کند. در نتیجه، نسخۀ آلومینیومی می‌تواند برای پروژه‌هایی که وزن کمتر اتصال اهمیت دارد مناسب باشد.

‏Grade دقیق آلیاژ در اطلاعات فعلی مشخص نیست. اگر پروژه Material Specification خاصی دارد، تأمین‌کننده باید Grade یا Material Certificate همان کالا را ارائه دهد.

‏فشار کاری 16 bar

‏فشار کاری اعلامی برای خانوادۀ کوپلینگ انگلیسی آریاکوپلینگ 16 bar است. مهندس پروژه باید فشار واقعی شبکۀ آتش‌نشانی را با این Rating تطبیق دهد. افزون بر این، Water Hammer و افزایش‌های لحظه‌ای فشار نیز باید هنگام طراحی در نظر گرفته شوند.

‏Working Pressure با فشار آزمون تفاوت دارد. از این رو، عدد 16 bar باید در اسناد فنی دقیقاً به‌عنوان فشار کاری ثبت شود.

‏فشار آزمون 24 bar

‏Test Pressure اعلامی برای این خانواده 24 bar است. این عدد از Working Pressure برابر 16 bar بالاتر قرار دارد و کاربرد متفاوتی دارد. بنابراین، نباید فشار آزمون به‌عنوان فشار مجاز دائم سیستم تفسیر شود.

‏برای Tender بهتر است Test Certificate مربوط به محصول تحویلی دریافت شود. چنین مدرکی می‌تواند روش، مدت و شرایط واقعی آزمون را مشخص کند.

‏آزمون هیدرواستاتیک تا 100 bar

‏آریاکوپلینگ برای کوپلینگ انگلیسی به گواهی آزمون هیدرواستاتیک تا فشار 100 bar از پژوهشگاه صنعت نفت اشاره می‌کند. با این حال، این عدد با فشار کاری 16 bar و Test Pressure برابر 24 bar مفهوم یکسانی ندارد. به همین دلیل، 100 bar نباید به‌عنوان Working Pressure در صفحۀ محصول یا Tender نوشته شود.

‏نسخۀ Certificate می‌تواند ماهیت دقیق آزمون را روشن کند. در پروژه‌های حساس دریافت همان سند قبل از تأیید فنی توصیه می‌شود.

‏استاندارد BS 336

‏خانوادۀ ARYA BS براساس الزامات BS 336 معرفی می‌شود. این موضوع یکی از اصلی‌ترین مشخصات فنی محصول برای استفاده در سیستم‌های اتصال انگلیسی آتش‌نشانی است. با وجود این، ذکر استاندارد در کاتالوگ جای کنترل مدارک Tender را نمی‌گیرد.

‏Scope مدرک باید محصول سفارش‌داده‌شده را پوشش دهد. واحد فنی نیز بهتر است Revision و الزامات پروژه را با Documentation فروشنده مقایسه کند.

‏ساختار Male و Female

‏کوپلینگ BS از دو بخش نری و مادگی استفاده می‌کند. قسمت Male در Female قرار می‌گیرد و مکانیزم Instantaneous اتصال را کامل می‌کند. در نتیجه، هنگام سفارش باید مشخص باشد که کالا به‌صورت Pair کامل یا یک سمت اتصال خریداری می‌شود.

‏عدم تعادل تعداد Male و Female در انبار می‌تواند استفاده عملیاتی را محدود کند. به همین علت، واحد تدارکات باید تعداد هر بخش را از ابتدا مشخص کند.

‏واشر آب‌بندی ویژه

‏کاتالوگ آریاکوپلینگ برای اتصالات انگلیسی به ساختار ویژه واشر آب‌بندی اشاره می‌کند. قسمت V شکل واشر در فشارهای بالاتر باز می‌شود و به افزایش استحکام آب‌بندی کمک می‌کند. همچنین، انتخاب سختی مناسب Seal روی عملکرد اتصال در فشار پایین و بالا اثر دارد.

‏واشر بیش از حد سخت می‌تواند آب‌بندی فشار پایین را کاهش دهد. در مقابل، سختی ناکافی ممکن است در فشارهای بالاتر باعث تغییر شکل یا خروج Seal شود.

‏کنترل سلامت Seal

‏اپراتور باید پیش از استفاده وضعیت واشر را بررسی کند. ترک، بریدگی، خشک‌شدن یا تغییر فرم می‌تواند احتمال نشتی را افزایش دهد. وجود شن یا آلودگی نیز نباید روی سطح تماس باقی بماند.

‏قطعه جایگزین باید با سیستم BS و همین سایز سازگار باشد. استفاده از Seal نامتناسب می‌تواند بستن اتصال را دشوار یا آب‌بندی را ضعیف کند.

‏Ribbed Tail

‏آریاکوپلینگ برای قسمت شیلنگ‌خور این خانواده به رینگ برجسته یا Ribbed Tail اشاره می‌کند. این ساختار به مهار بهتر شیلنگ روی Tail کمک می‌کند و می‌تواند اتصال مکانیکی مطمئن‌تری ایجاد کند. البته بست و روش مونتاژ نیز نقش اساسی دارند.

‏استفاده از Clamp نامناسب ممکن است باعث لغزش شیلنگ شود. بنابراین، مونتاژ باید بر اساس سایز واقعی Tail و روش مورد قبول انجام گیرد.

‏کاربرد ARYA BS 2.75

‏ARYA BS 2.75 برای اتصال سریع شیلنگ در خطوط آب‌رسانی آتش‌نشانی کاربرد دارد. تجهیزات سیار، خطوط اضطراری و بعضی سیستم‌های صنعتی می‌توانند در صورت تطابق Interface از این نوع اتصال استفاده کنند. علاوه بر این، سیستم BS در برخی تأسیسات نفت، گاز و پتروشیمی نیز دیده می‌شود.

‏انتخاب نهایی باید بر اساس شرایط واقعی پروژه انجام گیرد. فشار شبکه، دبی، نوع شیلنگ و تجهیزات مقصد همگی در این تصمیم نقش دارند.

‏استفاده در سیستم‌های پرفشار

‏کاتالوگ آریاکوپلینگ کوپلینگ انگلیسی را برای سیستم‌های آب‌رسانی آتش‌نشانی پرفشار معرفی می‌کند. با این حال، عبارت پرفشار به معنی امکان عبور از Working Pressure اعلامی نیست. بنابراین، سیستم باید همواره در محدوده Rating واقعی اجزای خود کار کند.

‏کوپلینگ تنها یکی از اجزای شبکه است. شیلنگ، پمپ، نازل، شیر و سایر اتصالات نیز باید Rating مناسب داشته باشند.

‏استفاده با پمپ آتش‌نشانی

‏اگر پمپ از رابط BS سازگار استفاده کند، این کوپلینگ می‌تواند در مسیر اتصال شیلنگ قرار گیرد. سرعت باز و بسته‌شدن Instantaneous Coupling در عملیات سیار یک مزیت کاربردی محسوب می‌شود. به همین دلیل، آماده‌سازی خط می‌تواند نسبت به برخی اتصالات رزوه‌ای سریع‌تر انجام گیرد.

‏فشار خروجی پمپ باید با مشخصات خط هماهنگ باشد. ضعیف‌ترین جزء شبکه می‌تواند فشار عملیاتی کل سیستم را محدود کند.

‏استفاده با مانیتور و تجهیزات اطفا

‏بعضی تجهیزات اطفای حریق می‌توانند از Adapter یا Interface سازگار با BS استفاده کنند. در چنین شرایطی ARYA BS 2.75 می‌تواند بخشی از مسیر انتقال آب باشد. با وجود این، Connection Type واقعی تجهیز مقصد باید قبل از سفارش کنترل شود.

‏برای مشاهده سایر تجهیزات مرتبط می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. انتخاب نهایی باید براساس Compatibility واقعی انجام شود.

‏کاربرد در صنایع نفت و پتروشیمی

‏کاتالوگ آریاکوپلینگ استفاده از اتصالات انگلیسی را در مناطق نفت‌خیز و مجتمع‌های پتروشیمی مطرح می‌کند. شرایط سخت عملیاتی و نیاز به اتصال سریع از دلایل کاربرد چنین تجهیزاتی هستند. علاوه بر این، خطوط آب آتش‌نشانی در این صنایع معمولاً به تجهیزات قابل اطمینان نیاز دارند.

‏Specification کارفرما همچنان ملاک اصلی انتخاب است. الزامات Material، Coating، Certificate یا Inspection ممکن است از پروژه‌ای به پروژه دیگر تفاوت داشته باشند.

‏کاربرد در سازه‌های ساحلی و فراساحلی

‏اسکله‌ها و سازه‌های ساحلی از دیگر محیط‌های هدف خانوادۀ BS آریا هستند. نمک و رطوبت می‌توانند شرایط خورنده‌تری ایجاد کنند و به همین علت بازرسی دوره‌ای اهمیت بیشتری پیدا می‌کند. تمیزکاری بعد از تماس با آب شور نیز به نگهداری بهتر تجهیز کمک می‌کند.

‏اگر پروژه به Grade یا پوشش خاصی نیاز دارد، این مورد باید در RFQ نوشته شود. عبارت Aluminium به‌تنهایی برای تعریف همۀ الزامات خوردگی کافی نیست.

‏بازرسی ARYA BS 2.75

‏پیش از استفاده از ARYA BS 2.75 باید بدنه، Male/Female Interface، Tail و Seal بررسی شوند. سپس، اپراتور می‌تواند اتصال را بدون فشار باز و بسته کند تا عملکرد مکانیکی آن را ارزیابی کند. هرگونه گیرکردن یا لقی غیرعادی نیاز به بررسی بیشتر دارد.

‏ترک یا تغییر شکل شدید می‌تواند ایمنی اتصال را کاهش دهد. در چنین شرایطی بهتر است کوپلینگ تا تعیین وضعیت از سرویس خارج بماند.

‏بررسی قسمت Male

‏بخش Male باید هندسۀ صحیح و سطح سالم داشته باشد. ضربه می‌تواند شکل این قسمت را تغییر دهد و ورود آن به Female را دشوار کند. افزون بر این، آسیب سطح تماس ممکن است روی آب‌بندی اثر بگذارد.

‏اعمال ضربه برای جا انداختن اتصال معیوب مناسب نیست. ابتدا علت عدم درگیری باید مشخص شود.

‏وضعیت قسمت Female

‏بخش Female باید بدون شکستگی یا تغییر شکل محسوس باشد. مکانیزم اتصال نیز باید آزادانه حرکت کند و موقعیت صحیح خود را حفظ کند. در صورت وجود گیر مکانیکی، تجهیز نیاز به بررسی دارد.

‏ذرات خارجی ممکن است عملکرد مکانیزم را مختل کنند. تمیزکاری مناسب می‌تواند از بسیاری از مشکلات ساده جلوگیری کند.

‏نحوۀ اتصال

‏ابتدا Male و Female سازگار در موقعیت مناسب قرار می‌گیرند. سپس، مکانیزم Instantaneous درگیر می‌شود و دو بخش اتصال را کامل می‌کنند. اپراتور باید قبل از افزایش فشار از قفل‌شدن صحیح مطمئن شود.

‏اگر Coupling به‌طور طبیعی بسته نمی‌شود، استفاده از نیروی بیش از حد مناسب نیست. ناسازگاری ابعادی یا آسیب مکانیکی ممکن است علت مشکل باشد.

‏جداسازی ایمن

‏کوپلینگ نباید در حالی که خط تحت فشار است باز شود. نخست جریان آب متوقف می‌شود و سپس فشار باقی‌مانده کاهش پیدا می‌کند. بعد از رسیدن سیستم به وضعیت ایمن، اتصال را می‌توان جدا کرد.

‏این فرآیند خطر حرکت ناگهانی شیلنگ را کاهش می‌دهد. همچنین، احتمال خروج کنترل‌نشده آب پرفشار کمتر می‌شود.

‏تمیزکاری پس از عملیات

‏گل، شن یا مواد خارجی ممکن است روی مکانیزم اتصال و Seal باقی بمانند. پاک‌کردن این آلودگی‌ها به عملکرد روان کوپلینگ کمک می‌کند. علاوه بر این، Tail و محل بست شیلنگ نیز باید بررسی شوند.

‏شوینده‌های تهاجمی ممکن است به واشر یا سطح آلومینیومی آسیب برسانند. بنابراین، روش نگهداری توصیه‌شده باید در اولویت باشد.

‏شرایط نگهداری

‏محیط خشک و محافظت‌شده برای نگهداری کوپلینگ مناسب‌تر است. ابزار سنگین نباید روی قسمت‌های Male یا Female قرار گیرد. در نتیجه، Rack یا فضای اختصاصی می‌تواند احتمال آسیب مکانیکی را کاهش دهد.

‏بازرسی دوره‌ای نیز باید در برنامۀ نگهداری قرار داشته باشد. محیط‌های ساحلی معمولاً به کنترل دقیق‌تری نیاز دارند.

‏کنترل خرید ARYA BS 2.75

‏هنگام سفارش ARYA BS 2.75 باید برند ARYA، سیستم BS، سایز 2¾ اینچ و متریال Aluminium در پیش‌فاکتور ثبت شوند. افزون بر این، فشار کاری 16 bar، فشار آزمون 24 bar و استاندارد BS 336 بهتر است در Specification ذکر شوند. ابعاد فنی نیز می‌توانند برای کنترل Variant به RFQ اضافه شوند.

‏برای ادعای آزمون هیدرواستاتیک 100 bar دریافت Certificate اهمیت دارد. این سند باید شرایط واقعی آزمون را مشخص کند.

‏ابعاد در RFQ

‏بعد D1 باید 70 mm برای این سایز کنترل شود. مقدار D2 برابر 88 mm است و W نیز 188 mm در کاتالوگ درج شده است. از سوی دیگر، L1 برابر 65 mm و L2 برابر 197 mm هستند.

‏ثبت این ابعاد احتمال اختلاط محصول با سایزهای دیگر را کاهش می‌دهد. Drawing نهایی سازنده نیز در صورت دسترسی باید همراه مدارک خرید نگهداری شود.

‏اصالت و مارکینگ

‏مارکینگ روی محصول باید با مشخصات سفارش تطابق داشته باشد. برند، سایز، جنس و هر کد تولید موجود از موارد مهم بررسی هستند. واحد QC می‌تواند تصاویر مارکینگ را در پرونده خرید ثبت کند.

‏Certificate یا COC نیز در صورت ارائه باید به کالای تحویلی ارتباط داشته باشد. استفاده از مدارک Variant دیگر روش مناسبی برای تأیید کالا نیست.

‏RFQ و Tender

‏RFQ حرفه‌ای بهتر است عبارت ARYA BS 2.75، سایز 2¾ inch، متریال Aluminium و BS 336 را به‌طور واضح ذکر کند. سپس Pressure Ratings، ابعاد و مدارک آزمون در همان Specification اضافه شوند. به این ترتیب، تأمین‌کننده دقیقاً می‌داند چه کالایی باید ارائه دهد.

‏عبارت کلی «کوپلینگ انگلیسی 2.75 اینچ» برای پروژه حساس کافی نیست. جزئیات فنی باید امکان تطبیق محصول تحویلی با سفارش را فراهم کنند.

‏تجهیزات مرتبط

‏برای مشاهده سایر اتصالات می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ، پمپ و تجهیزات مقصد نیز باید از نظر سایز، فشار و سیستم اتصال با این محصول سازگار باشند.

‏در پروژه‌های جامع، راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین نیز برای طراحی و تأمین سیستم‌های آب‌رسانی و اطفای حریق قابل بررسی است.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA BS 2.75

‏نوع محصول: British Standard Instantaneous Coupling

‏سیستم اتصال: BS / انگلیسی

‏ساختار مکانیکی: Male & Female

‏سایز اسمی: 2.75 اینچ / 2¾ inch

‏متریال Variant: Aluminium طبق Vendor List؛ Material Certificate برای سفارش پروژه‌ای دریافت شود

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏کاربری اصلی: اتصال سریع شیلنگ و تجهیزات آب‌رسانی آتش‌نشانی

‏استاندارد اعلامی: BS 336

‏Working Pressure: 16 bar

‏Test Pressure: 24 bar

‏آزمون هیدرواستاتیک: تا 100 bar برای خانوادۀ BS اعلام شده؛ Certificate مربوط کنترل شود

‏بعد D1: 70 mm

‏قطر D2: 88 mm

‏عرض W: 188 mm

‏طول L1: 65 mm

‏اندازۀ L2: 197 mm

‏نوع Tail: Ribbed Tail برای خانوادۀ BS

‏ساختار Seal: واشر مخصوص اتصالات انگلیسی با طراحی V شکل

‏جنس دقیق واشر: نیازمند Datasheet

‏Grade آلومینیوم: باید از Material Data همان محصول استخراج شود

‏وزن تجهیز: کاتالوگ بررسی‌شده عدد مشخصی ارائه نمی‌کند

‏Part Number اختصاصی: در اطلاعات فعلی تأیید نشده است

‏سازگاری با سایر BSها: مشروط به تطبیق استاندارد و ابعاد

‏بازرسی پیش از استفاده: ضروری

‏وضعیت Male: هندسه و سطح اتصال باید سالم باشند

‏سلامت Female: مکانیزم اتصال باید بدون شکستگی و گیر کار کند

‏شرایط Seal: واشر باید فاقد ترک، پارگی و تغییر شکل باشد

‏مونتاژ شیلنگ: Tail، شیلنگ و بست باید با یکدیگر سازگار باشند

‏جمع‌بندی

‏ARYA BS 2.75 یک کوپلینگ آتش‌نشانی انگلیسی سایز 2¾ اینچ از خانوادۀ محصولات آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات سیستم‌های آب‌رسانی کاربرد دارد. فشار کاری 16 bar، فشار آزمون 24 bar، استاندارد BS 336 و طراحی Male/Female از مشخصات مهم این خانواده هستند. ابعاد اعلامی این سایز نیز شامل D1 برابر 70 mm، D2 برابر 88 mm، W برابر 188 mm، L1 برابر 65 mm و L2 برابر 197 mm می‌شوند.

‏نسخۀ موردنظر Vendor List با متریال Aluminium تعریف شده و کاتالوگ نیز قابلیت ساخت خانوادۀ BS با آلیاژ آلومینیوم را اعلام می‌کند. علاوه بر این، آزمون هیدرواستاتیک تا 100 bar برای این خانواده مطرح شده است؛ با این حال، عدد 100 bar نباید با Working Pressure برابر 16 bar اشتباه گرفته شود. پیش از سفارش ARYA BS 2.75 برای Tender بهتر است Material Certificate، Test Certificate، ابعاد، سایز و BS 336 در مدارک خرید و تحویل کنترل شوند.
