نازل POK Turbokador 150 | نازل آتش‌نشانی دبی قابل تنظیم

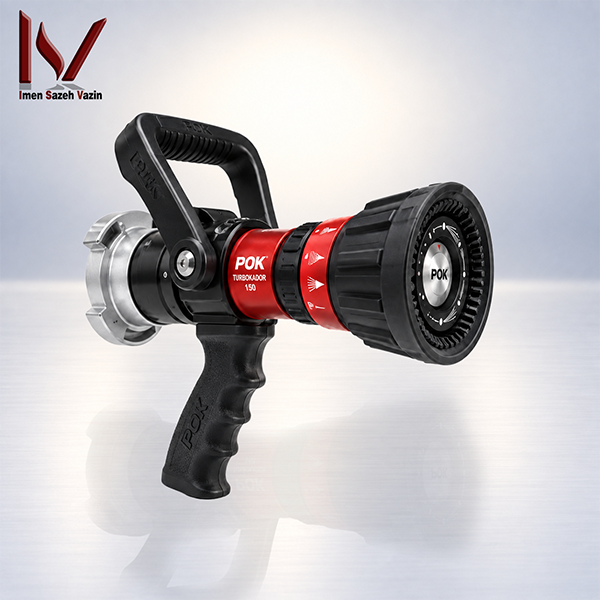

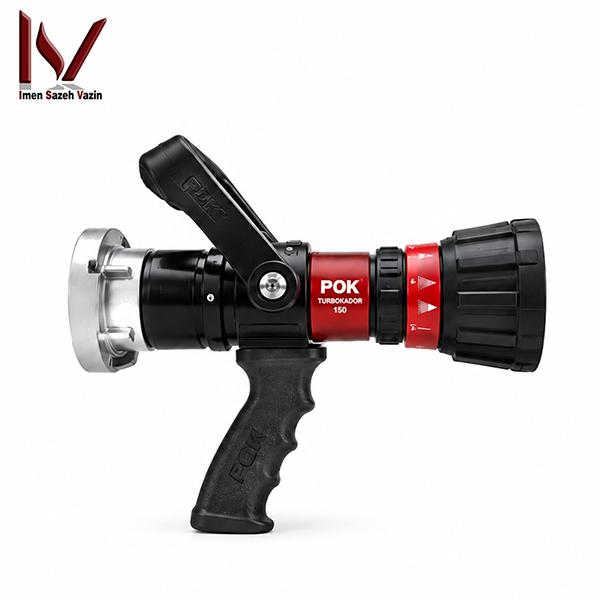

‏معرفی نازل POK Turbokador 150

‏نازل POK Turbokador 150 یک نازل دستی حرفه‌ای آتش‌نشانی با قابلیت تنظیم دبی و الگوی پاشش است که شرکت فرانسوی POK آن را برای عملیات اطفای حریق طراحی می‌کند. این نازل در خانواده معروف Kador قرار دارد و نسخه Turbokador از هد دارای دندانه‌های چرخان یا Spinning Teeth استفاده می‌کند.

‏POK برای این مدل چند Configuration رسمی ارائه می‌کند. در نسخه‌های متریک، اپراتور می‌تواند براساس Ref انتخاب‌شده دبی‌هایی مانند 40، 75، 100 و 150 لیتر بر دقیقه یا 20، 50، 100 و 150 لیتر بر دقیقه را انتخاب کند. فشار مرجع این Flow Rateها 6 bar است.

‏علاوه بر تنظیم دبی، نازل POK Turbokador 150 امکان تغییر الگوی خروجی آب را نیز فراهم می‌کند. آتش‌نشان می‌تواند بین Straight Stream، الگوی حمله و Wide-Angle Spray حرکت کند. حلقه‌های شاخص‌دار و نشانه‌های لمسی نیز کنترل تنظیمات را در شرایط عملیاتی ساده‌تر می‌کنند.

‏بدنه آلومینیومی سخت‌آندایز، شیر توپی، Pistol Grip، Flush Position و فشار نامی PN16 از دیگر ویژگی‌های مهم این محصول هستند.

‏مشخصات فعلی مدل در کاتالوگ رسمی POK برای Turbokador 150 قابل بررسی است. برای مشاهده محصولات مرتبط نیز می‌توان به دسته نازل آتش‌نشانی ISV Kala و تجهیزات آتش‌نشانی و اطفای حریق ISV Kala مراجعه کرد.

‏Turbokador 150 چه نوع نازلی است؟

‏POK این مدل را در گروه Adjustable Flow Rate and Stream Pattern Hand Nozzles قرار می‌دهد.

‏به زبان ساده، آتش‌نشان می‌تواند هم مقدار آب خروجی و هم شکل پاشش را متناسب با شرایط حریق تغییر دهد.

‏این قابلیت نسبت به یک نازل Fixed Flow انعطاف عملیاتی بیشتری ایجاد می‌کند. برای مثال، اپراتور می‌تواند در مرحله‌ای از عملیات دبی کمتر و در شرایط دیگر حداکثر دبی 150 L/min را انتخاب کند.

‏همچنین امکان تغییر سریع الگوی آب باعث می‌شود یک نازل برای چند تاکتیک مختلف کاربرد داشته باشد.

‏معنی عدد 150 در Turbokador 150

‏عدد 150 به کلاس دبی این خانواده اشاره دارد.

‏در Configurationهای متریک اصلی، بیشترین دبی انتخابی به 150 لیتر بر دقیقه می‌رسد.

‏بنابراین Turbokador 150 با Turbokador 500 یا 750 یک مدل یکسان با سایز متفاوت نیست. هرکدام خانواده دبی و مشخصات فنی مستقلی دارند.

‏به همین دلیل نازل POK Turbokador 150 باید به‌عنوان صفحه محصول مستقل مدیریت شود.

‏تنظیم دبی چگونه انجام می‌شود؟

‏POK یک حلقه شاخص‌دار یا Indexed Flow Ring روی نازل قرار می‌دهد.

‏اپراتور با چرخاندن این حلقه یکی از دبی‌های کالیبره‌شده را انتخاب می‌کند.

‏همچنین یک نشانه لمسی موقعیت حداکثر Flow را مشخص می‌کند. این ویژگی به آتش‌نشان کمک می‌کند حتی در شرایط دید محدود یا هنگام استفاده از دستکش، وضعیت Selector را بهتر تشخیص دهد.

‏دبی‌های دقیق به Ref محصول وابسته‌اند و نباید فقط براساس نام Turbokador 150 حدس زده شوند.

‏دبی‌های Ref 28422

‏یکی از Configurationهای فعلی نازل POK Turbokador 150 با Ref 28422 عرضه می‌شود.

‏این نسخه Female GFR DN20 دارد.

‏چهار Flow Setting آن عبارت‌اند از:

‏40 L/min.

‏75 L/min.

‏100 L/min.

‏150 L/min.

‏POK این Flow Rateها را در فشار مرجع 6 bar اعلام می‌کند.

‏دبی‌های Ref 28601

‏Ref رسمی دیگر این مدل 28601 است.

‏این Variant نیز از Female GFR DN20 استفاده می‌کند، اما تنظیمات دبی آن متفاوت هستند.

‏Flow Settings شامل 20، 50، 100 و 150 L/min می‌شوند.

‏بنابراین حتی دو Turbokador 150 ظاهراً مشابه می‌توانند Flow Selector متفاوت داشته باشند.

‏نسخه NST-NH

‏POK برای بازارهای مبتنی بر واحد GPM نیز Configuration دیگری ارائه می‌کند.

‏Ref 02311 با ورودی Female 1″ NST-NH عرضه می‌شود.

‏Flow Settings این نسخه 10، 20، 25 و 40 GPM هستند و POK آن‌ها را در فشار 100 PSI اعلام می‌کند.

‏این Variant نباید بدون بررسی اتصال با نسخه GFR DN20 جایگزین شود.

‏چرا Ref دقیق اهمیت دارد؟

‏نام Turbokador 150 خانواده اصلی را مشخص می‌کند، اما Ref جزئیات Configuration را تعیین می‌کند.

‏نوع Inlet، دبی‌های قابل انتخاب و بعضی ویژگی‌های سفارش می‌توانند با Ref تغییر کنند.

‏بنابراین واحد خرید باید علاوه بر نام محصول، شماره Ref رسمی را نیز در پیش‌فاکتور و RFQ درج کند.

‏این کار از تحویل نازلی با Flow Range یا Coupling نامناسب جلوگیری می‌کند.

‏فشار مرجع 6 بار چیست؟

‏POK دبی نسخه‌های متریک Turbokador 150 را در Working / Reference Pressure برابر 6 bar اعلام می‌کند.

‏یعنی اعداد Flow جدول مانند 40 یا 150 L/min براساس عملکرد نازل در این فشار ارائه می‌شوند.

‏اگر فشار واقعی در ورودی نازل تغییر کند، رفتار هیدرولیکی و دبی واقعی نیز می‌تواند تغییر کند.

‏در طراحی خط باید افت فشار شیلنگ، اختلاف ارتفاع و فشار پمپ نیز در نظر گرفته شوند.

‏تفاوت 6 bar با PN16

‏این دو عدد نباید با یکدیگر اشتباه شوند.

‏6 bar فشار مرجع عملکرد و Flow Rating است.

‏در مقابل، PN16 فشار نامی یا Maximum Working Pressure ساختاری نازل را نشان می‌دهد.

‏بنابراین عبارت «فشار کاری نازل 16 بار با دبی 150 لیتر» بدون توضیح فنی می‌تواند گمراه‌کننده باشد.

‏سه الگوی پاشش

‏نازل POK Turbokador 150 سه حالت اصلی خروجی آب ارائه می‌کند.

‏حالت اول Straight Stream یا جت مستقیم است؛ حالت دوم Attack Spray برای ایجاد الگوی مخروطی محدودتر کاربرد دارد.

‏حالت سوم Wide-Angle Spray یک پرده آب گسترده‌تر ایجاد می‌کند.

‏POK روی خانواده Kador زوایای شاخص حدود 30° و 130° را برای حالات اسپری نشان می‌دهد.

‏Straight Stream یا جت مستقیم

‏در Straight Stream نازل آب را به شکل متمرکزتر به سمت هدف هدایت می‌کند.

‏این الگو معمولاً برد بیشتری نسبت به Fog گسترده ایجاد می‌کند.

‏همچنین اپراتور می‌تواند آب را به یک نقطه مشخص‌تر هدایت کند.

‏برد واقعی به Flow، Pressure، باد و زاویه کار نازل بستگی دارد.

‏Attack Spray چیست؟

‏Attack Spray یک الگوی میانی میان جت کاملاً مستقیم و Wide Fog ایجاد می‌کند.

‏این حالت می‌تواند قطرات آب را در سطح بزرگ‌تری توزیع کند و در بعضی تاکتیک‌های حمله به حریق کاربرد داشته باشد.

‏POK حلقه هد را شاخص‌گذاری می‌کند تا اپراتور بتواند حالت موردنظر را سریع‌تر انتخاب کند.

‏Wide-Angle Spray

‏در حالت Wide-Angle Spray، نازل یک مخروط آب گسترده تولید می‌کند.

‏این الگو می‌تواند در برخی عملیات برای Cooling، ایجاد Water Shield محدود یا مدیریت حرارت پیرامونی مفید باشد.

‏انتخاب این حالت باید براساس تاکتیک عملیاتی و شرایط واقعی حریق انجام شود.

‏هد Spinning Teeth

‏ویژگی اصلی Turbokador نسبت به Magikador و Debikador، نوع هد آن است.

‏Turbokador از Spinning Teeth استفاده می‌کند.

‏حرکت این دندانه‌ها به ایجاد قطرات ریزتر و توزیع مناسب Water Spray کمک می‌کند.

‏در مقابل، Debikador از Cut Teeth و Magikador از Molded Teeth استفاده می‌کند.

‏تفاوت Turbokador، Debikador و Magikador

‏هر سه مدل از خانواده Kador هستند و اصول کلی عملکرد مشابهی دارند.

‏تفاوت اصلی در Diffusion Head قرار دارد.

‏Turbokador: Spinning Teeth.

‏Debikador: Cut Teeth.

‏Magikador: Molded Teeth.

‏بنابراین نباید فقط به دلیل شباهت بدنه، نام این سه مدل را جایگزین یکدیگر کرد.

‏Ball Valve یا شیر توپی

‏POK برای Turbokador 150 از Ball Valve استفاده می‌کند.

‏اپراتور با حرکت Operating Handle مسیر آب را باز یا بسته می‌کند.

‏شیر توپی امکان کنترل سریع جریان را فراهم می‌کند و ساختار آن در نازل‌های دستی آتش‌نشانی رایج است.

‏حرکت Handle باید قبل از عملیات بدون گیرکردن یا لقی غیرعادی بررسی شود.

‏Flush Position

‏این مدل Flush Position دارد.

‏حالت Flush برای عبور ذرات یا آلودگی‌هایی طراحی می‌شود که ممکن است در مسیر داخلی نازل گیر کنند.

‏در صورت کاهش غیرعادی Flow یا اختلال Spray Pattern، اپراتور می‌تواند طبق دستورالعمل سازنده از Flush استفاده کند.

‏Flush نباید به‌عنوان یک Flow Setting عادی عملیات در نظر گرفته شود.

‏بدنه آلومینیومی

‏POK بدنه اصلی را از Aluminum Alloy تولید می‌کند.

‏آلومینیوم وزن محصول را در مقایسه با بسیاری از مواد سنگین‌تر کاهش می‌دهد و در عین حال استحکام مناسبی برای نازل ایجاد می‌کند.

‏نسخه‌های متریک فعلی Turbokador 150 حدود 2 کیلوگرم وزن دارند.

‏Hard Anodisation

‏سطح آلومینیومی نازل Hard Anodised است.

‏فرآیند آنودایز سخت مقاومت سطح را در برابر سایش و خوردگی افزایش می‌دهد.

‏این ویژگی برای تجهیزی که مرتب در معرض آب، ضربه و شرایط عملیات آتش‌نشانی قرار می‌گیرد اهمیت دارد.

‏ابعاد و وزن

‏برای Refهای متریک GFR DN20 فعلی، POK ابعاد حدود 279 × 126 × 266 mm ثبت می‌کند.

‏وزن این Configurationها حدود 2 kg است.

‏نسخه NST-NH ابعاد کمی متفاوت دارد و طول آن حدود 268 mm ثبت شده است.

‏به همین دلیل در Specification نهایی بهتر است Dimensions به Ref متصل شوند.

‏Pistol Grip

‏Turbokador 150 یک Pistol Grip دارد.

‏این دسته به کاربر امکان می‌دهد نازل را بهتر مهار کند و جهت خروجی را کنترل کند.

‏در زمان استفاده باید Grip، پیچ‌ها و بدنه از نظر شکستگی یا لقی بررسی شوند.

‏Swivelling Inlet

‏خانواده Kador امکان Swivelling Inlet را در Configurationهای مربوط فراهم می‌کند.

‏این قابلیت می‌تواند پیچش شیلنگ در محل اتصال نازل را کاهش دهد.

‏بااین‌حال نوع دقیق Inlet باید مطابق Ref سفارش کنترل شود.

‏قابلیت اتصال Foam Attachment

‏POK برای Turbokador 150 تجهیزات فوم جانبی نیز ارائه می‌کند.

‏Low Expansion Foam Attachment با Ref مربوط به خانواده 150 قابل استفاده است.

‏همچنین Medium Expansion Foam Attachment Ref 09712 برای Turbokador 150 در کاتالوگ POK ذکر شده است.

‏وجود این قابلیت به معنی آن نیست که خود نازل بدون Attachment یک Foam Nozzle تخصصی محسوب می‌شود.

‏استاندارد EN 15182-2

‏POK خانواده Turbokador 150 را مطابق EN 15182-2 معرفی می‌کند.

‏این استاندارد الزامات ایمنی، عملکرد و آزمون نازل‌های دستی Combination Branchpipe با PN16 را پوشش می‌دهد.

‏نسخه منتشرشده EN 15182-2:2019 در DIN Media همچنان Current است.

‏یک Draft جدید در سال 2026 منتشر شده، اما هنوز نباید آن را جایگزین قطعی نسخه جاری معرفی کرد.

‏EN 15182-2 چه ارتباطی با PN16 دارد؟

‏Scope استاندارد EN 15182-2 نازل‌های دستی Combination با فشار نامی PN16 را پوشش می‌دهد.

‏همچنین استاندارد حداکثر Flow تا 1000 L/min در Reference Pressure برابر 6 bar را در دامنه خود دارد.

‏Turbokador 150 با دبی حداکثر 150 L/min در همین چارچوب قرار می‌گیرد.

‏کاربرد در خطوط حمله آتش‌نشانی

‏اندازه و Flow Range این مدل آن را برای خطوطی مناسب می‌کند که دبی متوسط و قابلیت کنترل سریع اهمیت دارند.

‏اپراتور می‌تواند متناسب با شرایط، دبی را کاهش یا افزایش دهد و Pattern آب را نیز تغییر دهد.

‏در محیط‌های بسته، انتخاب دبی و Spray Pattern باید با آموزش تاکتیکی و ارزیابی حرارت هماهنگ باشد.

‏کاربرد برای Cooling

‏Fog Pattern می‌تواند قطرات آب را روی سطح وسیع‌تری توزیع کند.

‏در بعضی سناریوها این ویژگی برای Cooling گازها یا سطوح کاربرد دارد.

‏البته روش استفاده باید با تاکتیک سازمان آتش‌نشانی و شرایط حریق هماهنگ شود.

‏آیا Turbokador 150 برای حریق برق مناسب است؟

‏نباید نسخه عمومی را صرفاً به دلیل Fog Pattern به‌عنوان نازل مخصوص برق معرفی کرد.

‏POK برای بعضی خانواده‌ها Variant یا Diffuser مخصوص Electrical Fire عرضه می‌کند.

‏اگر پروژه استفاده در حریق تجهیزات برقی را الزام می‌کند، Ref و Certification همان Variant باید جداگانه تأیید شوند.

‏انتخاب اتصال مناسب

‏یکی از مهم‌ترین مراحل خرید نازل POK Turbokador 150 تعیین نوع Inlet است.

‏POK Configurationهای مختلفی مانند GFR DN20 و NST-NH را ارائه می‌کند.

‏نازل باید با Coupling موجود روی شیلنگ و استاندارد اتصالات سازمان آتش‌نشانی تطبیق داشته باشد.

‏استفاده از Adapter اضافی می‌تواند طول، وزن و نقاط نشتی احتمالی مجموعه را افزایش دهد.

‏انتخاب Flow Range مناسب

‏همه Refهای Turbokador 150 تنظیمات Flow یکسان ندارند.

‏اگر پروژه دبی 20 L/min نیاز دارد، Ref دارای 40-75-100-150 پاسخگوی آن نیست.

‏همچنین اگر سازمان به ترتیب استاندارد 40-75-100-150 عادت دارد، خرید Variant دیگر می‌تواند روی آموزش و عملیات اثر بگذارد.

‏بنابراین Flow Selector باید قبل از سفارش مشخص شود.

‏کنترل خرید

‏نام برند روی محصول باید POK باشد.

‏نام مدل باید Turbokador 150 ثبت شده باشد.

‏Ref رسمی با پیش‌فاکتور تطبیق داده شود.

‏نوع Inlet دقیقاً مشخص شود.

‏Flow Settings روی Selector با سفارش تطبیق داشته باشند.

‏در Ref 28422 دبی‌ها 40 / 75 / 100 / 150 L/min هستند.

‏در Ref 28601 دبی‌ها 20 / 50 / 100 / 150 L/min هستند.

‏فشار مرجع نسخه متریک 6 bar است.

‏PN محصول باید با PN16 تطبیق داشته باشد.

‏هد Turbokador باید از نوع Spinning Teeth باشد.

‏Ball Valve و Operating Handle از نظر عملکرد کنترل شوند.

‏Flush Position بررسی شود.

‏بدنه آلومینیومی و Hard Anodisation با مشخصات سفارش تطبیق داشته باشند.

‏Pistol Grip از نظر سلامت بررسی شود.

‏در صورت سفارش Foam Attachment، Ref جانبی نیز روی پیش‌فاکتور درج شود.

‏در پروژه‌های قراردادی، مدرک مرتبط با EN 15182-2 مطالبه شود.

‏بازرسی قبل از استفاده

‏اپراتور ابتدا بدنه را از نظر ضربه، ترک یا تغییر شکل بررسی کند.

‏Spinning Teeth باید آزادانه و بدون آسیب غیرعادی کار کنند.

‏Flow Selector Ring باید بین Positionهای تعیین‌شده حرکت کند.

‏Head Ring نیز نباید گیر داشته باشد.

‏Operating Handle و Ball Valve باید باز و بسته شوند.

‏Pistol Grip نباید شکستگی یا لقی محسوس داشته باشد.

‏Inlet و واشر آب‌بندی نیز پیش از اتصال کنترل شوند.

‏کنترل هنگام فشاردهی

‏خط به‌صورت کنترل‌شده تحت فشار قرار گیرد.

‏اپراتور محل Inlet را از نظر نشتی بررسی کند.

‏در هر Flow Setting خروجی باید پایدار و متناسب با شرایط فشار باشد.

‏اگر Spray Pattern نامنظم شد، احتمال آلودگی یا گرفتگی مسیر بررسی شود.

‏بازرسی هد Turbo

‏Spinning Teeth یکی از بخش‌های حساس Turbokador هستند.

‏آلودگی، ضربه یا تغییر شکل می‌تواند کیفیت Fog Pattern را کاهش دهد.

‏پس از عملیات در آب آلوده، هد باید مطابق دستورالعمل نگهداری تمیز شود.

‏اپراتور نباید Teeth را با ابزار نامناسب خم یا دستکاری کند.

‏تمیزکاری بعد از عملیات

‏پس از استفاده، آلودگی‌های خارجی با آب تمیز و روش مناسب پاک شوند.

‏حرکت حلقه Flow Selector و Pattern Selector بررسی شود.

‏اگر نازل با آب شور یا آلوده کار کرده است، شست‌وشوی مناسب اهمیت بیشتری دارد.

‏قبل از انبارش نیز بدنه و اتصال خشک و بررسی شوند.

‏چه زمانی نازل از سرویس خارج شود؟

‏ترک یا تغییر شکل جدی بدنه نیاز به ارزیابی فنی دارد.

‏Ball Valve که کامل باز یا بسته نمی‌شود نباید بدون تعمیر وارد عملیات شود.

‏آسیب Spinning Teeth می‌تواند Spray Pattern را مختل کند.

‏نشتی از بدنه یا Inlet نیز نیازمند بررسی است.

‏Flow Selector معیوب یا حلقه‌ای که Position را حفظ نمی‌کند باید سرویس شود.

‏محدودیت‌های ایمنی

‏150 L/min حداکثر Flow خانواده است و همه Refها Flow Steps یکسان ندارند.

‏6 bar فشار مرجع دبی است و با PN16 تفاوت دارد.

‏Ref دقیق باید پیش از خرید تعیین شود.

‏نوع Inlet بین Variantها تغییر می‌کند.

‏ادعای Electrical Fire برای نسخه عمومی بدون Ref مخصوص انجام نشود.

‏Foam Attachment یک Option جداگانه است.

‏برد جت و عملکرد واقعی به فشار، دبی، شیلنگ، باد و شرایط عملیاتی وابسته‌اند.

‏مشخصات Turbokador 500 یا 750 نباید به مدل 150 منتقل شوند.

‏مشخصات فنی

‏برند: POK

‏سازنده: POK SAS

‏کشور برند: France / فرانسه

‏مدل: Turbokador 150

‏نوع محصول: Adjustable Flow Rate and Stream Pattern Hand Nozzle

‏نوع هد: Turbo / Spinning Teeth؛ ‏نوع Valve: Ball Valve

‏روش باز و بسته‌شدن: Operating Handle

‏Flush Position: دارد

‏Flow Rate: قابل تنظیم

‏حداکثر Flow خانواده: 150 L/min در Configurationهای متریک مربوط

‏Working / Reference Pressure نسخه متریک: 6 bar

‏Reference Pressure نسخه NST-NH: 100 PSI

‏Nominal / Maximum Working Pressure: PN16

‏جنس بدنه: Aluminium Alloy

‏Surface Treatment: Hard Anodisation

‏Body Type: Profile

‏Pistol Grip: Single

‏Stream Patterns: Straight Stream، Attack Spray، Wide-Angle Spray

‏زاویه‌های شاخص Spray: حدود 30° و 130° طبق کاتالوگ

‏Flow Selection: Indexed Ring

‏Tactile Marking: دارد

‏Swivelling Inlet: در Configurationهای مربوط خانواده

‏ابعاد Refهای متریک GFR DN20: حدود 279 × 126 × 266 mm

‏وزن Refهای متریک GFR DN20: حدود 2 kg

‏Foam Attachment: قابل سفارش

‏Low Expansion Foam Attachment: Option سازگار با خانواده 150

‏Medium Expansion Foam Attachment: Ref 09712

‏استاندارد اعلامی سازنده: EN 15182-2

‏نسخه منتشرشده Current استاندارد: EN 15182-2:2019

‏نسخه 2026: Draft / در حال بازنگری و هنوز جایگزین نسخه جاری نشده است

‏Electrical Fire Rating نسخه عمومی: بدون Ref مخصوص تأیید نشود

‏Grade: A

‏جمع‌بندی

‏نازل POK Turbokador 150 یک نازل دستی حرفه‌ای با دبی و الگوی پاشش قابل تنظیم است که POK آن را با هد Spinning Teeth، شیر توپی، بدنه آلومینیومی سخت‌آندایز و فشار نامی PN16 عرضه می‌کند. نسخه‌های متریک این خانواده در فشار مرجع 6 bar تا حداکثر دبی 150 لیتر بر دقیقه کار می‌کنند.

‏یکی از مزیت‌های مهم نازل POK Turbokador 150 امکان انتخاب چند Flow Setting و تغییر سریع بین Straight Stream، Attack Spray و Wide-Angle Spray است. بااین‌حال Refهای مختلف Flow Range و Inlet یکسانی ندارند؛ برای مثال Ref 28422 از 40-75-100-150 L/min و Ref 28601 از 20-50-100-150 L/min استفاده می‌کند.

‏پیش از خرید نازل POK Turbokador 150 باید Ref، نوع Inlet، Flow Range، Pressure، Coupling Compatibility و لوازم جانبی موردنیاز در RFQ مشخص شوند. این کنترل از خرید Variant اشتباه جلوگیری می‌کند و امکان تطبیق دقیق نازل با شیلنگ، پمپ و تاکتیک عملیاتی مجموعه را فراهم می‌سازد.
