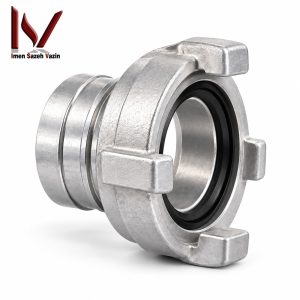

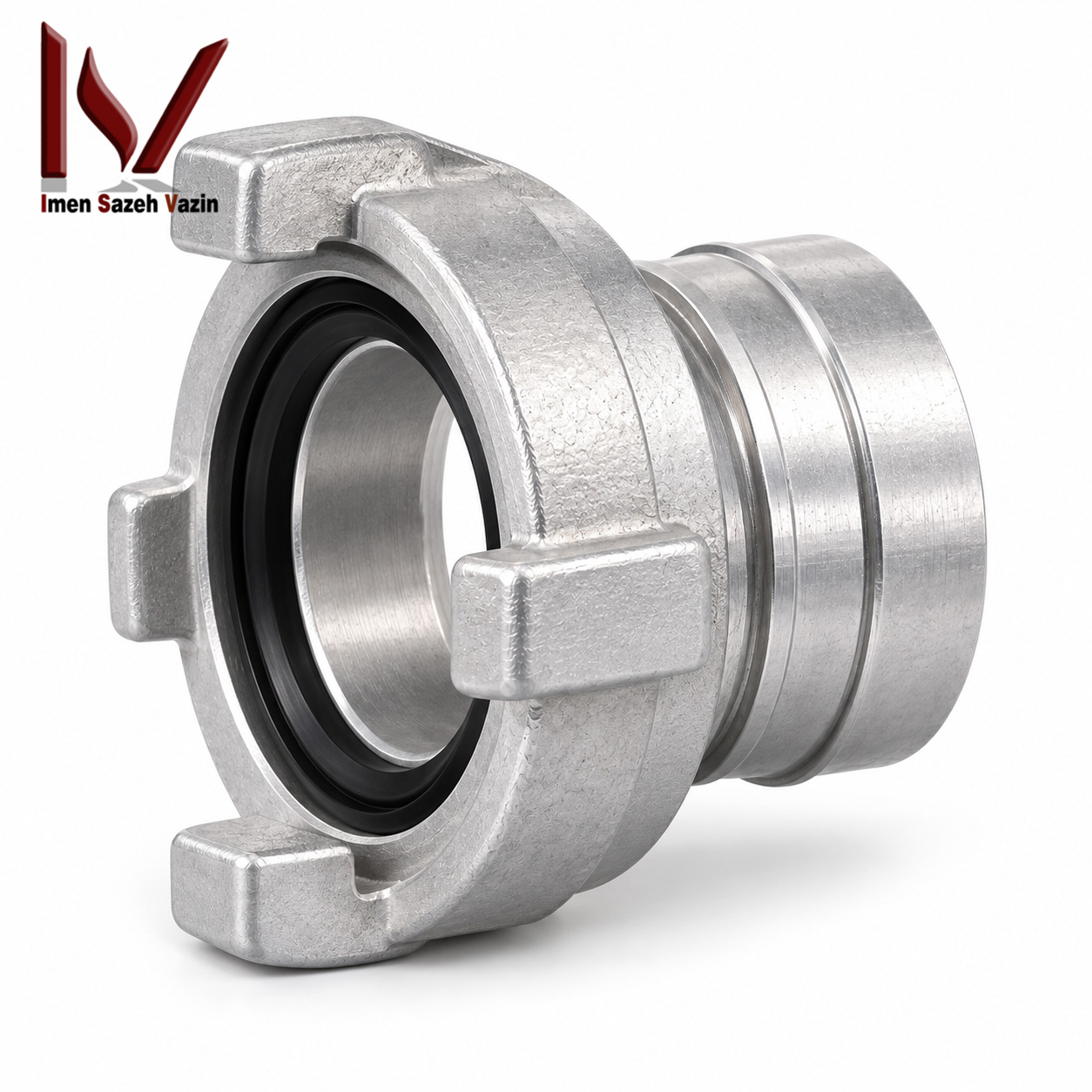

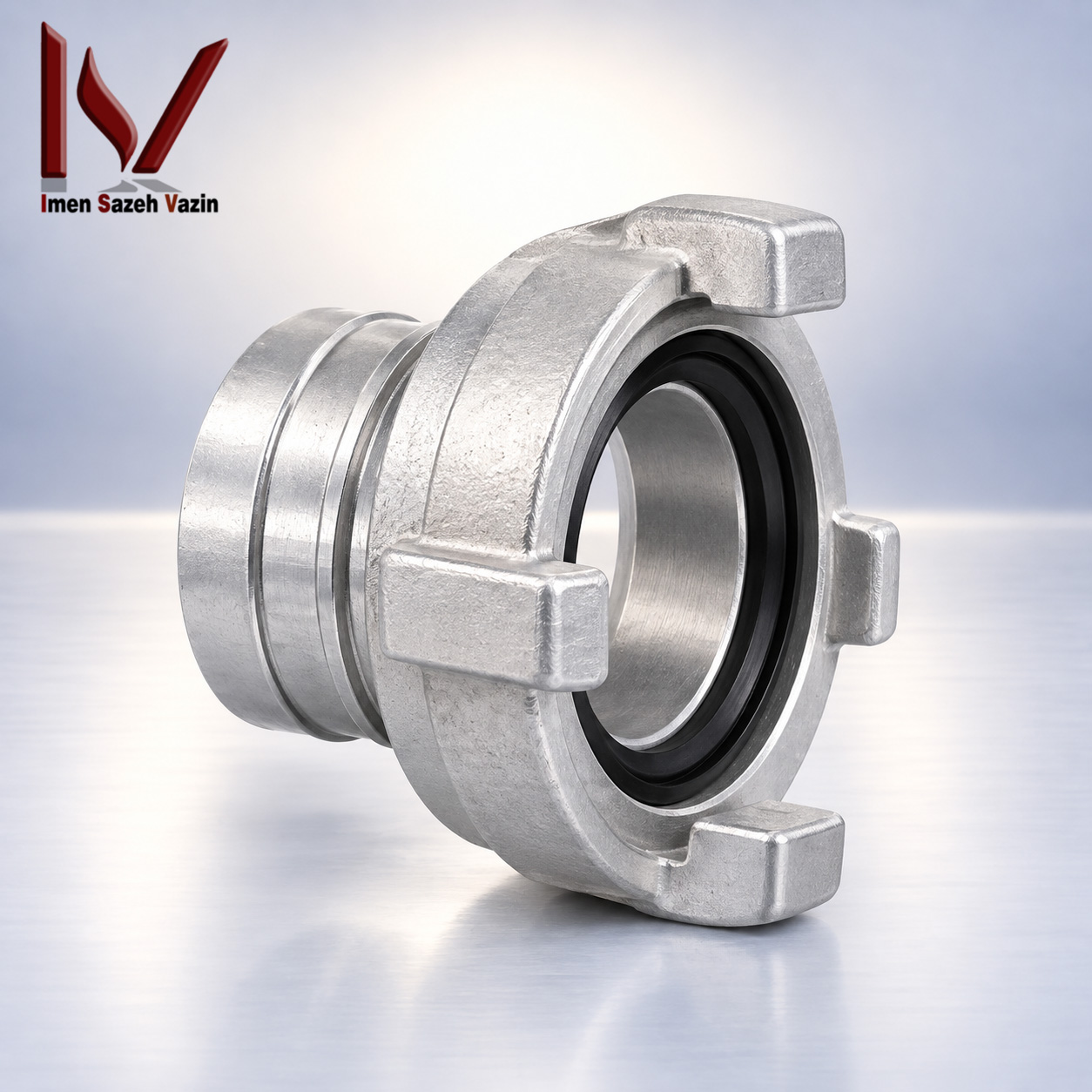

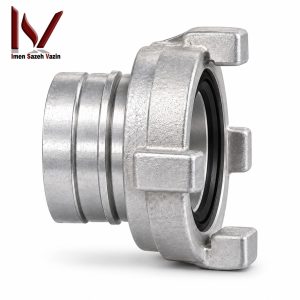

ARYA BS 2.5 | کوپلینگ آلومینیومی آتش‌نشانی 2.5 اینچ

معرفی ARYA BS 2.5

ARYA BS 2.5 یک کوپلینگ آتش‌نشانی انگلیسی از محصولات آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات سازگار با سیستم BS کاربرد دارد. این Variant با سایز 2.5 اینچ و بدنۀ آلومینیومی در بازار ایران عرضه می‌شود. علاوه بر این، ساختار Instantaneous Coupling می‌تواند زمان اتصال و جداسازی خط شیلنگ را در عملیات کاهش دهد.

‏سیستم BS برخلاف STORZ از دو بخش Male و Female استفاده می‌کند. در نتیجه، دو نیمۀ اتصال نقش یکسانی ندارند و باید بخش نری و مادگی سازگار با یکدیگر انتخاب شوند. همین تفاوت هنگام خرید، مونتاژ و تطبیق تجهیزات اهمیت زیادی دارد.

‏کوپلینگ انگلیسی BS چیست؟

‏British Standard Instantaneous Coupling یکی از سیستم‌های اتصال سریع مورد استفاده در تجهیزات آتش‌نشانی است. در این طراحی، قسمت‌های Male و Female با مکانیزم مخصوص به یکدیگر متصل می‌شوند. به همین دلیل، اپراتور برای بستن کوپلینگ به رزوه‌کردن چند دور نیاز ندارد.

‏سرعت اتصال یکی از مزایای مهم این ساختار محسوب می‌شود. با این حال، سایز و ابعاد هر دو بخش باید پیش از استفاده با یکدیگر تطابق داشته باشند.

‏کاربرد ARYA BS 2.5

‏ARYA BS 2.5 برای اتصال سریع شیلنگ آتش‌نشانی به شیلنگ دیگر یا تجهیز دارای Interface سازگار قابل بررسی است. خطوط آب‌رسانی، تجهیزات سیار و بعضی سیستم‌های صنعتی می‌توانند از چنین اتصالی استفاده کنند. انتخاب نهایی نیز باید بر اساس دبی، فشار، نوع شیلنگ و تجهیزات موجود انجام شود.

‏این کوپلینگ فقط به خودروهای آتش‌نشانی محدود نمی‌شود. پروژه‌های صنعتی، پالایشگاهی و تأسیساتی نیز می‌توانند از اتصالات BS در خطوط اضطراری استفاده کنند.

‏سایز 2.5 اینچ

‏این Variant با سایز اسمی 2.5 اینچ معرفی می‌شود. بنابراین، واحد خرید باید عبارت 2.5 inch را دقیقاً در RFQ و پیش‌فاکتور ثبت کند. ابعاد واقعی Coupling Head و Hose Tail نیز باید از Drawing رسمی همان محصول استخراج شوند.

‏عبارت عمومی «کوپلینگ BS» برای سفارش حرفه‌ای کافی نیست. سایز، متریال، نوع اتصال و مشخصات دقیق Variant باید هم‌زمان مشخص شوند.

‏بدنۀ آلومینیومی

‏نسخۀ موردنظر این صفحه با متریال Aluminium معرفی شده است. آلومینیوم می‌تواند وزن تجهیز را نسبت به برخی آلیاژهای سنگین‌تر کاهش دهد. این ویژگی در خطوطی که نیروهای عملیاتی مرتب شیلنگ و اتصالات را جابه‌جا می‌کنند اهمیت دارد.

‏Grade دقیق آلومینیوم همین Variant هنوز تأیید نشده است. اگر پروژه Material Specification مشخصی دارد، تأمین‌کننده باید گرید واقعی را در اسناد فنی ارائه دهد.

‏ساختار Male و Female

‏اتصال BS از دو جزء نری و مادگی تشکیل می‌شود. قسمت Male در Female قرار می‌گیرد و مکانیزم اتصال، دو بخش را در وضعیت مناسب نگه می‌دارد. بنابراین، خریدار باید مشخص کند که سفارش شامل Pair کامل است یا فقط یکی از دو نیمه.

‏این موضوع در سفارش‌های عمده اهمیت بیشتری پیدا می‌کند. اشتباه در تعداد Male و Female می‌تواند موجودی پروژه را نامتعادل کند.

‏تفاوت ARYA BS 2.5 با STORZ

‏STORZ ساختاری متقارن دارد، در حالی که BS از Male و Female استفاده می‌کند. بنابراین، این دو سیستم بدون Adapter مناسب مستقیماً جایگزین یکدیگر نیستند. علاوه بر این، یکسان بودن قطر اسمی به‌تنهایی Compatibility را تضمین نمی‌کند.

‏نوع Coupling System باید از ابتدا در طراحی خط مشخص باشد. در نتیجه، واحد خرید نباید تنها بر اساس عبارت 2.5 اینچ تصمیم بگیرد.

‏استاندارد BS 336

‏طبق Vendor List، فروشنده تخصصی تولید و آزمون خانوادۀ BS را بر اساس الزامات BS 336 اعلام می‌کند. این استاندارد یکی از موارد مهم در بررسی فنی محصول است. با این حال، برای Tender بهتر است مدرک همان Variant دریافت شود.

‏Scope Certificate باید محصول و سایز مورد سفارش را پوشش دهد. استفاده از مدرک یک سایز دیگر برای تأیید ARYA BS 2.5 روش مناسبی نیست.

‏فشار کاری

‏Working Pressure دقیق سایز 2.5 اینچ باید از Datasheet یا Certificate همان Variant استخراج شود. انتقال عدد فشار از سایزهای دیگر به این محصول قابل قبول نیست. به همین علت، واحد خرید باید مقدار واقعی فشار کاری را از سازنده یا تأمین‌کننده مطالبه کند.

‏فشار عملیاتی شبکه نیز باید در محدودۀ مجاز تمام اجزای سیستم باقی بماند. Water Hammer و فشارهای لحظه‌ای هم باید در طراحی هیدرولیکی در نظر گرفته شوند.

‏فشار آزمون

‏Test Pressure با Working Pressure تفاوت دارد. در نتیجه، این دو عدد باید در اسناد خرید به‌صورت جداگانه ثبت شوند. تا زمانی که Certificate همین Variant در دسترس نباشد، نباید فشار آزمون یک مدل دیگر به آن نسبت داده شود.

‏پروژه‌های صنعتی بهتر است Test Report یا Certificate مربوط به همان محصول را دریافت کنند. چنین مدرکی می‌تواند روش و شرایط واقعی آزمون را مشخص کند.

‏آزمون هیدرواستاتیک

‏خانوادۀ کوپلینگ‌های آتش‌نشانی ممکن است تحت آزمون‌های هیدرواستاتیک قرار گیرند. با این حال، فشار، مدت و معیار پذیرش باید برای همین Variant مشخص باشند. بنابراین، واحد فنی نباید عدد آزمون یک سایز دیگر را به ARYA BS 2.5 انتقال دهد.

‏Certificate همان سری یا Batch بهترین مرجع برای این بخش است. در خریدهای پروژه‌ای، دریافت این سند می‌تواند کنترل کیفی را دقیق‌تر کند.

‏واشر آب‌بندی

‏Seal نقش مهمی در جلوگیری از نشت آب بین دو بخش اتصال دارد. سلامت فیزیکی واشر باید پیش از استفاده بررسی شود. ترک، بریدگی، خشکی یا تغییر شکل می‌تواند عملکرد آب‌بندی را کاهش دهد.

‏متریال دقیق Seal در اطلاعات فعلی همین Variant مشخص نیست. قطعه جایگزین نیز باید با سیستم BS و سایز 2.5 اینچ تطابق داشته باشد.

‏ساختار Hose Tail

‏Hose Tail بخش اتصال شیلنگ به بدنۀ کوپلینگ است. هندسۀ دقیق Tail باید از Drawing رسمی همین Variant استخراج شود. در نتیجه، نباید شکل یا ابعاد مدل دیگر به ARYA BS 2.5 نسبت داده شود.

‏روش نصب شیلنگ نیز اهمیت زیادی دارد. بست نامناسب می‌تواند در فشار عملیاتی باعث لغزش یا جداشدگی شیلنگ شود.

‏استفاده در خطوط آب‌رسانی

‏ARYA BS 2.5 می‌تواند در خطوط آب‌رسانی آتش‌نشانی به کار رود، مشروط بر اینکه سایز و مشخصات فشار با شبکه تطابق داشته باشند. اتصال سریع ممکن است زمان آماده‌سازی خطوط را کاهش دهد. همچنین، سیستم BS در بسیاری از تجهیزات آتش‌نشانی شناخته‌شده است.

‏افت فشار کل شبکه همچنان باید جداگانه محاسبه شود. دبی، طول شیلنگ و تعداد اتصالات همگی روی عملکرد هیدرولیکی اثر دارند.

‏استفاده با پمپ آتش‌نشانی

‏اگر خروجی پمپ دارای BS سازگار باشد، این کوپلینگ می‌تواند بخشی از خط اتصال را تشکیل دهد. سرعت مونتاژ در پمپ‌های سیار اهمیت زیادی دارد. به همین دلیل، Instantaneous Coupling می‌تواند در عملیات مزیت ایجاد کند.

‏Pressure Rating پمپ و سایر تجهیزات خط باید با هم هماهنگ باشند. ضعیف‌ترین جزء ممکن است محدودیت کل سیستم را تعیین کند.

‏استفاده با مانیتور یا تجهیزات مرتبط

‏بعضی تجهیزات آتش‌نشانی از اتصالات BS برای ایجاد مسیر انتقال آب استفاده می‌کنند. ARYA BS 2.5 می‌تواند در صورت تطابق واقعی Interface بخشی از چنین خطی باشد. با این وجود، نوع اتصال تجهیزات مقصد باید پیش از خرید کنترل شود.

‏ظرفیت دبی فقط از روی سایز کوپلینگ تعیین نمی‌شود. طراحی هیدرولیکی کامل باید فشار، افت و دبی را هم‌زمان بررسی کند.

‏کاربرد در صنایع نفت و پتروشیمی

‏سیستم‌های اضطراری در صنایع نفت و پتروشیمی به اتصالات قابل اعتماد نیاز دارند. ARYA BS 2.5 می‌تواند در صورت تطابق Specification پروژه برای چنین کاربردهایی بررسی شود. با وجود این، استانداردهای اختصاصی کارفرما باید جداگانه کنترل شوند.

‏Material Certificate، Test Report و الزامات خوردگی ممکن است در Tender درخواست شوند. بنابراین، اطلاعات عمومی بازار به‌تنهایی برای پروژه‌های حساس کافی نیست.

‏کاربرد در محیط ساحلی

‏رطوبت و نمک می‌توانند شرایط سخت‌تری برای تجهیزات فلزی ایجاد کنند. به همین علت، کوپلینگ مورد استفاده در اسکله یا محیط دریایی به بازرسی منظم نیاز دارد. تمیزکاری پس از تماس با آب شور نیز می‌تواند به نگهداری بهتر سطح کمک کند.

‏اگر پروژه Alloy یا Coating خاصی درخواست می‌کند، این مورد باید در RFQ درج شود. بدنۀ Aluminium عمومی الزاماً تمام الزامات محیط خورنده را پوشش نمی‌دهد.

‏بازرسی ARYA BS 2.5

‏پیش از استفاده از ARYA BS 2.5 باید بدنه، Male/Female Interface، Tail و Seal بررسی شوند. سپس، اپراتور می‌تواند اتصال را بدون فشار باز و بسته کند تا عملکرد مکانیکی آن را ارزیابی کند. هرگونه گیرکردن یا لقی غیرعادی نیاز به بررسی دارد.

‏ترک یا تغییر شکل شدید می‌تواند قابلیت اطمینان محصول را کاهش دهد. در چنین شرایطی، بهتر است کوپلینگ از سرویس خارج شود.

‏بررسی بخش Male

‏قسمت Male باید هندسۀ صحیح و سطح سالم داشته باشد. ضربه می‌تواند این قسمت را تغییر شکل دهد و ورود آن به Female را دشوار کند. علاوه بر این، آسیب سطح تماس ممکن است روی عملکرد آب‌بندی اثر بگذارد.

‏اعمال فشار یا ضربه برای جا انداختن اتصال معیوب مناسب نیست. ابتدا باید علت عدم درگیری مشخص شود.

‏وضعیت بخش Female

‏قسمت Female نیز باید بدون شکستگی یا تغییر شکل محسوس باشد. مکانیزم قفل باید آزادانه حرکت کند و در موقعیت مناسب قرار گیرد. در صورت وجود گیر مکانیکی، استفاده از تجهیز تا رفع مشکل توصیه نمی‌شود.

‏آلودگی داخل اتصال نیز ممکن است عملکرد را مختل کند. تمیزکاری مناسب می‌تواند بخشی از مشکلات ساده را برطرف کند.

‏سلامت Seal

‏اپراتور باید واشر را از نظر پارگی، خشکی و تغییر فرم بررسی کند. وجود شن یا ذرات خارجی ممکن است باعث نشتی شود. به همین دلیل، سطح تماس باید پیش از اتصال تمیز بماند.

‏Seal جایگزین باید با همین سایز و ساختار BS سازگار باشد. استفاده از واشر نامناسب می‌تواند اتصال را سخت یا نشتی‌دار کند.

‏نحوۀ اتصال

‏ابتدا دو بخش سازگار در موقعیت صحیح قرار می‌گیرند. سپس، مکانیزم اتصال درگیر می‌شود و دو نیمه به یکدیگر متصل می‌شوند. اپراتور باید قبل از افزایش فشار از بسته‌شدن کامل مطمئن شود.

‏اگر Coupling به‌طور طبیعی قفل نمی‌شود، استفاده از نیروی بیش از حد مناسب نیست. آسیب مکانیکی یا ناسازگاری ابعادی می‌تواند علت مشکل باشد.

‏جداسازی ایمن

‏کوپلینگ نباید در حالی که خط تحت فشار است باز شود. نخست جریان آب متوقف می‌شود و سپس فشار باقی‌مانده کاهش پیدا می‌کند. پس از رسیدن سیستم به وضعیت ایمن، اپراتور می‌تواند اتصال را جدا کند.

‏این فرآیند خطر حرکت ناگهانی شیلنگ را کاهش می‌دهد. همچنین، احتمال خروج کنترل‌نشده آب پرفشار کمتر می‌شود.

‏تمیزکاری بعد از عملیات

‏گل، شن و سایر آلودگی‌ها ممکن است روی مکانیزم اتصال یا Seal باقی بمانند. پاک‌کردن این مواد به حفظ عملکرد روان کمک می‌کند. علاوه بر این، Tail و محل بست شیلنگ باید بعد از عملیات بررسی شوند.

‏شویندۀ تهاجمی ممکن است به واشر یا سطح آلومینیومی آسیب بزند. بنابراین، روش توصیه‌شده سازنده باید اولویت داشته باشد.

‏شرایط نگهداری

‏محیط خشک و محافظت‌شده برای نگهداری کوپلینگ مناسب‌تر است. ابزار سنگین نباید روی قسمت‌های اتصال قرار گیرد. در نتیجه، استفاده از Rack اختصاصی یا فضای مشخص در خودرو می‌تواند احتمال آسیب را کاهش دهد.

‏بازرسی دوره‌ای نیز باید در برنامۀ نگهداری قرار گیرد. محیط‌های خورنده ممکن است فاصلۀ بازرسی کوتاه‌تری نیاز داشته باشند.

‏کنترل خرید ARYA BS 2.5

‏هنگام سفارش ARYA BS 2.5 باید برند ARYA، سیستم BS، سایز 2.5 اینچ و متریال Aluminium در پیش‌فاکتور ذکر شوند. علاوه بر این، Part Number، Working Pressure، Test Pressure، ابعاد و Standard باید از تأمین‌کننده دریافت شوند. این روش احتمال اختلاط Variant با سایزهای دیگر را کاهش می‌دهد.

‏عبارت عمومی «کوپلینگ انگلیسی 2.5 اینچ» برای Tender حرفه‌ای کافی نیست. مشخصات فنی باید به‌صورت دقیق و قابل تطبیق ثبت شوند.

‏اصالت و مارکینگ

‏مارکینگ محصول باید با مشخصات سفارش هماهنگ باشد. برند، سایز و هر کد کارخانه‌ای موجود از موارد مهم بررسی هستند. واحد QC می‌تواند تصاویر مارکینگ را در پرونده خرید نگهداری کند.

‏Certificate یا COC در صورت ارائه باید به کالای واقعی مربوط باشد. مدارک مدل‌های دیگر نباید جایگزین سند Variant تحویلی شوند.

‏RFQ و Tender

‏در RFQ بهتر است سایز 2.5 inch، جنس Aluminium و سیستم BS به‌طور واضح ثبت شوند. سپس، واحد فنی می‌تواند Part Number، Drawing، Pressure Rating و Certificate را از فروشنده مطالبه کند. به این ترتیب، احتمال دریافت محصولی با مشخصات متفاوت کاهش پیدا می‌کند.

‏برای پروژه‌های حساس بهتر است Acceptance Criteria نیز در سفارش درج شود. این موضوع فرآیند بازرسی هنگام تحویل را ساده‌تر می‌کند.

‏تجهیزات مرتبط

‏برای مشاهده سایر تجهیزات این گروه می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ و تجهیزات دو طرف نیز باید از نظر سایز، استاندارد و فشار با این مدل سازگار باشند.

‏در پروژه‌های جامع نیز راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین برای بررسی سیستم‌های آب‌رسانی و اطفای حریق قابل استفاده است.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA BS 2.5

‏نوع محصول: British Standard Instantaneous Coupling

‏سیستم اتصال: BS / انگلیسی

‏ساختار اتصال: Male & Female

‏سایز اسمی: 2.5 اینچ

‏متریال Variant: Aluminium

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏کاربری اصلی: اتصال سریع شیلنگ و تجهیزات آتش‌نشانی

‏استاندارد اعلامی خانواده: BS 336 طبق فروشنده تخصصی

‏Part Number: سازنده باید کد دقیق همین Variant را اعلام کند

‏بعد D1: باید از Drawing رسمی همین سایز استخراج شود

‏اندازۀ D2: مقدار دقیق در دیتاشیت محصول کنترل شود

‏عرض W: تأمین‌کننده باید مشخصۀ واقعی را ارائه دهد

‏طول L1: عدد مربوط به 2.5 اینچ باید از Drawing دریافت شود

‏طول L2: مقدار نهایی نیازمند مدرک همین Variant است

‏Working Pressure: Datasheet همین سایز باید مقدار دقیق را مشخص کند

‏Test Pressure: Certificate همان Variant مبنای ثبت عدد باشد

‏آزمون هیدرواستاتیک: Test Report مربوط به همین محصول دریافت شود

‏Hose Tail: نوع و ابعاد دقیق نیازمند Drawing است

‏Seal: ساختار و نوع آن باید در دیتاشیت مشخص شود

‏جنس واشر: Material دقیق از تأمین‌کننده دریافت شود

‏Grade آلومینیوم: باید با Material Data همان محصول تطبیق داده شود

‏وزن محصول: عدد دقیق از سازنده یا فروشنده دریافت شود

‏سازگاری با سایر BSها: مشروط به تطبیق استاندارد و ابعاد

‏بازرسی پیش از استفاده: ضروری

‏وضعیت Male: سطح و هندسۀ اتصال باید سالم باشند

‏سلامت Female: مکانیزم اتصال باید بدون آسیب و گیر مکانیکی کار کند

‏شرایط Seal: واشر باید بدون پارگی، ترک و تغییر شکل باشد

‏مونتاژ شیلنگ: Tail، شیلنگ و بست باید با یکدیگر سازگار باشند

‏جمع‌بندی

‏ARYA BS 2.5 یک کوپلینگ آتش‌نشانی انگلیسی با سایز 2.5 اینچ و بدنۀ Aluminium است که برای اتصال سریع شیلنگ و تجهیزات سازگار با سیستم BS کاربرد دارد. ساختار Male و Female، طراحی اتصال سریع و امکان استفاده در سیستم‌های آب‌رسانی از ویژگی‌های اصلی این محصول هستند. همچنین، طبق اطلاعات Vendor List، خانوادۀ BS آریاکوپلینگ با الزامات BS 336 مرتبط است.

‏برای Variant دقیق ARYA BS 2.5 هنوز Part Number، ابعاد، Pressure Ratings و Test Report مستقل از منبع رسمی تأیید نشده‌اند. در نتیجه، پیش از خرید پروژه‌ای باید این اطلاعات همراه با Grade آلومینیوم، نوع Seal، Drawing و Certificate همان محصول در RFQ و مدارک تحویل ثبت و کنترل شوند.
