ARYA BS Brass 1.5 | کوپلینگ برنجی آتش‌نشانی 1.5 اینچ

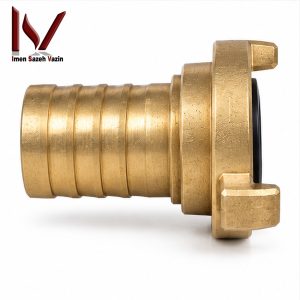

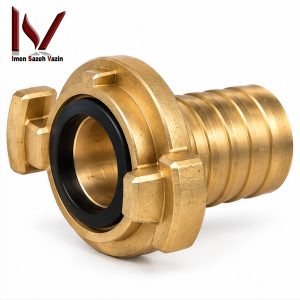

معرفی ARYA BS Brass 1.5

ARYA BS Brass 1.5 یک کوپلینگ آتش‌نشانی انگلیسی از محصولات آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات سازگار با سیستم British Standard Instantaneous Coupling کاربرد دارد. نسخۀ 1.5 اینچ این خانواده با متریال Brass یا آلیاژ پایه مس قابل تولید است و برای خطوط آب‌رسانی آتش‌نشانی طراحی شده است. علاوه بر این، ساختار Instantaneous Coupling به نیروهای عملیاتی کمک می‌کند اتصال شیلنگ را بدون چند دور رزوه انجام دهند.

‏سیستم BS برخلاف STORZ از دو بخش Male و Female تشکیل می‌شود. در نتیجه، سمت نری و مادگی باید از نظر سایز و هندسۀ اتصال با یکدیگر سازگار باشند. همین تفاوت هنگام سفارش و کنترل موجودی اهمیت زیادی دارد.

‏کوپلینگ انگلیسی BS چیست؟

‏British Standard Instantaneous Coupling یکی از سیستم‌های اتصال سریع مورد استفاده در تجهیزات آتش‌نشانی است. بخش Male و Female با مکانیزم مخصوص به یکدیگر متصل می‌شوند و اتصال در زمان کوتاهی برقرار می‌شود. به همین دلیل، آماده‌سازی خطوط شیلنگ نسبت به بسیاری از اتصالات رزوه‌ای سریع‌تر انجام می‌گیرد.

‏این سیستم در برخی کشورهای دارای تجهیزات مبتنی بر BS کاربرد گسترده‌ای دارد. با این حال، سازگاری واقعی هر دو نیمه باید قبل از استفاده بررسی شود.

‏کاربرد ARYA BS Brass 1.5

‏ARYA BS Brass 1.5 برای اتصال سریع شیلنگ آتش‌نشانی به شیلنگ دیگر یا تجهیزات سازگار با BS قابل استفاده است. خطوط آب‌رسانی، تجهیزات سیار و سیستم‌های اطفای حریق صنعتی می‌توانند در صورت تطابق Interface از این نوع اتصال بهره ببرند. انتخاب نهایی نیز باید بر اساس فشار، دبی و مشخصات واقعی تجهیزات انجام شود.

‏محیط‌های صنعتی یکی از حوزه‌های مهم استفاده از این خانواده هستند. پالایشگاه، پتروشیمی، اسکله، تأسیسات نفت و گاز و سازه‌های ساحلی از جمله کاربردهای مطرح‌شده برای کوپلینگ‌های انگلیسی آریا محسوب می‌شوند.

‏سایز 1.5 اینچ

‏سایز اسمی این Variant برابر 1½ اینچ است. بنابراین، واحد خرید بهتر است عبارت 1.5 inch را دقیقاً در RFQ، پیش‌فاکتور و Specification درج کند. همچنین، ابعاد فنی همین سایز باید هنگام تطبیق با تجهیزات موجود بررسی شوند.

‏ذکر عبارت کلی «کوپلینگ BS» برای خرید حرفه‌ای کافی نیست. سایز، متریال و نوع سیستم اتصال باید هم‌زمان مشخص باشند.

‏متریال Brass

‏نسخۀ موردنظر این صفحه با آلیاژ پایه مس یا Brass تعریف شده است. کاتالوگ آریاکوپلینگ استفاده از آلیاژ پایه مس مقاوم به خوردگی و مستحکم را برای خانوادۀ BS ذکر می‌کند. بنابراین، این Variant می‌تواند برای محیط‌هایی که دوام و مقاومت در شرایط سخت اهمیت دارند مناسب باشد.

‏Grade دقیق آلیاژ پایه مس در اطلاعات فعلی مشخص نشده است. اگر پروژه Material Grade مشخصی می‌خواهد، فروشنده باید Material Certificate همان محصول را ارائه دهد.

‏ابعاد فنی ARYA BS Brass 1.5

‏برای سایز 1½ اینچ، مقدار D1 برابر 38 mm در کاتالوگ درج شده است. D2 نیز 88 mm است و عرض W برابر 188 mm اعلام می‌شود. از سوی دیگر، L1 برابر 65 mm و L2 برابر 197 mm هستند.

‏این ابعاد مخصوص همین سایز هستند و نباید به مدل‌های 1.75 یا 2.75 اینچ منتقل شوند. در نتیجه، Drawing نهایی می‌تواند برای کنترل Interface در خرید پروژه‌ای استفاده شود.

‏فشار کاری 16 bar

‏Working Pressure اعلامی برای خانوادۀ کوپلینگ انگلیسی آریاکوپلینگ 16 bar است. مهندس پروژه باید فشار واقعی شبکه را با این Rating مقایسه کند. افزون بر این، فشارهای لحظه‌ای و Water Hammer نیز باید در طراحی هیدرولیکی در نظر گرفته شوند.

‏کوپلینگ تنها یکی از اجزای خط است. شیلنگ، پمپ، شیر و نازل نیز باید Pressure Rating مناسب داشته باشند.

‏فشار آزمون 24 bar

‏Test Pressure این خانواده برابر 24 bar اعلام شده است. این مقدار با فشار کاری 16 bar تفاوت دارد و نباید در اسناد به‌جای Working Pressure استفاده شود. بنابراین، واحد فنی باید هر دو مقدار را جداگانه ثبت کند.

‏برای خریدهای حساس بهتر است Test Certificate محصول نیز دریافت شود. چنین مدرکی می‌تواند شرایط واقعی آزمون را مشخص کند.

‏آزمون هیدرواستاتیک تا 100 bar

‏آریاکوپلینگ به گواهی آزمون هیدرواستاتیک تا فشار 100 bar برای کوپلینگ انگلیسی اشاره می‌کند. با این حال، این عدد مفهوم فشار کاری دائمی محصول را ندارد. به همین دلیل، نباید 100 bar در فیلد Working Pressure وارد شود.

‏Certificate آزمون باید در Tender بررسی شود. این کار تعریف دقیق فشار 100 bar و شرایط Test را روشن می‌کند.

‏استاندارد BS 336

‏خانوادۀ کوپلینگ‌های انگلیسی آریا براساس الزامات BS 336 ساخته می‌شود. این استاندارد یکی از مهم‌ترین مشخصات فنی محصول برای سیستم‌های BS است. با وجود این، پروژه‌های حساس بهتر است مدرک مربوط به همان محصول را نیز مطالبه کنند.

‏Scope و Revision اسناد باید با الزامات کارفرما تطبیق داده شوند. صرف ذکر BS 336 در صفحۀ محصول جای Documentation پروژه‌ای را نمی‌گیرد.

‏ساختار Male و Female

‏کوپلینگ BS از بخش نری و مادگی استفاده می‌کند. قسمت Male وارد Female می‌شود و مکانیزم Instantaneous اتصال را در موقعیت صحیح نگه می‌دارد. در نتیجه، هنگام خرید باید مشخص شود سفارش شامل Pair کامل است یا یک سمت اتصال.

‏این موضوع روی مدیریت موجودی نیز اثر دارد. تعداد نامتعادل Male و Female می‌تواند در عملیات مشکل ایجاد کند.

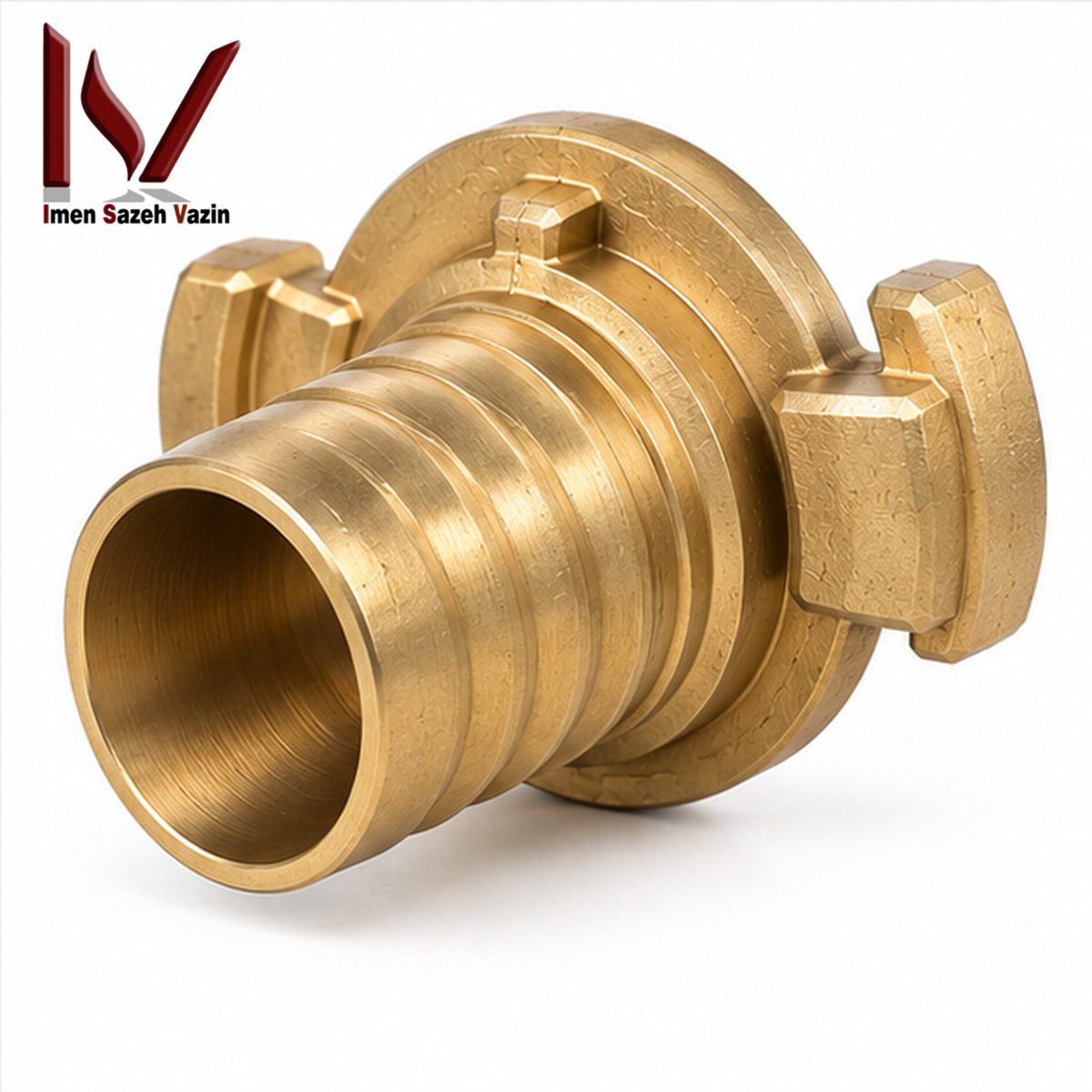

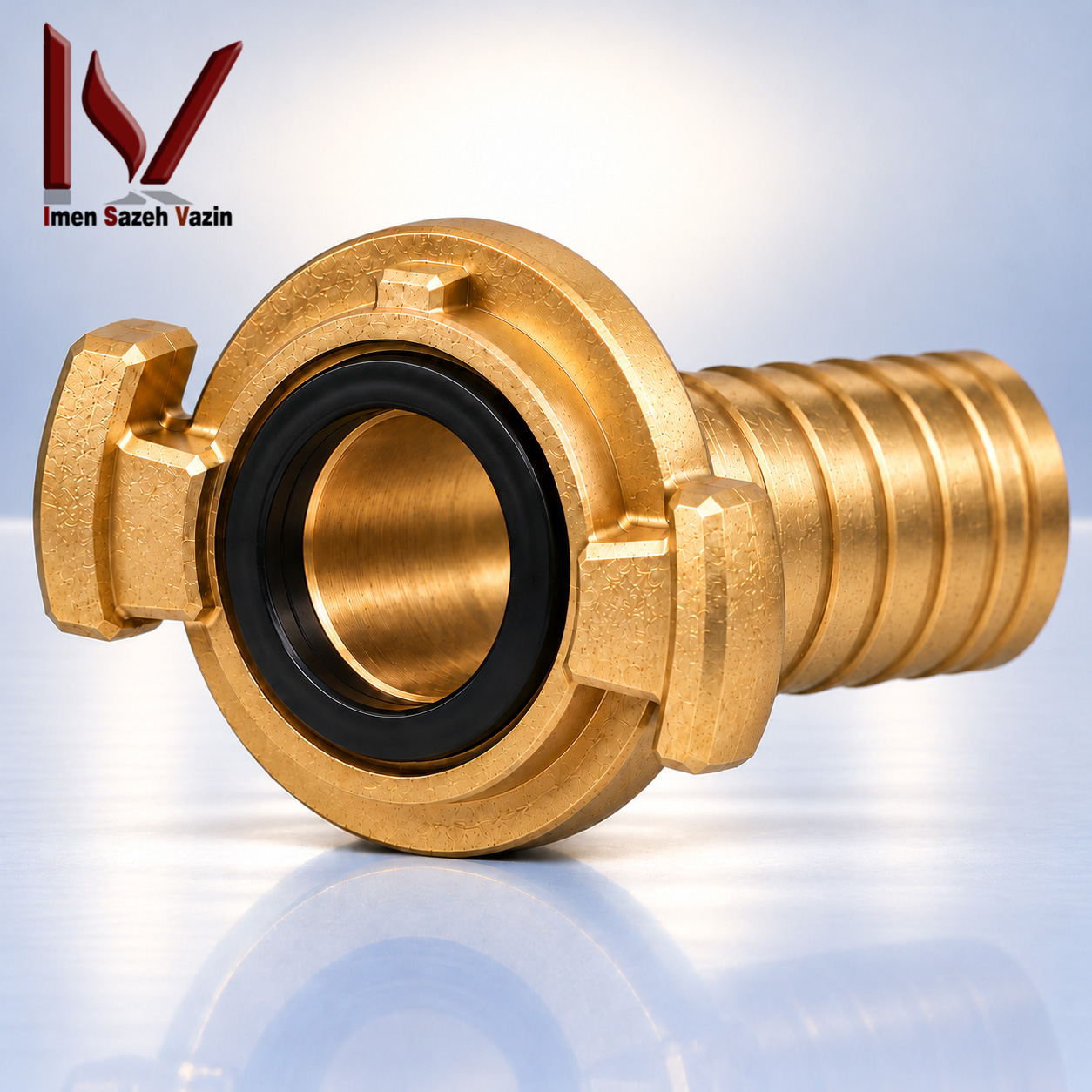

‏Ribbed Tail

‏آریاکوپلینگ برای بخش شیلنگ‌خور این خانواده از Ribbed Tail استفاده می‌کند. رینگ برجسته روی Tail به مهار بهتر شیلنگ کمک می‌کند و می‌تواند اتصال مکانیکی مطمئن‌تری ایجاد کند. البته عملکرد نهایی به روش بست و مونتاژ نیز وابسته است.

‏Clamp نامناسب ممکن است باعث لغزش شیلنگ شود. بنابراین، مونتاژ باید با قطر Tail و ساختار شیلنگ سازگار باشد.

‏واشر V شکل

‏واشر آب‌بندی در کوپلینگ انگلیسی ساختار ویژه‌ای دارد. بخش V شکل آن در فشارهای بالاتر باز می‌شود و به استحکام آب‌بندی کمک می‌کند. افزون بر این، سختی Seal روی عملکرد آن در فشارهای مختلف اثر دارد.

‏واشر بسیار سخت ممکن است در فشار پایین آب‌بندی مناسبی ایجاد نکند. در مقابل، Seal بیش از حد نرم می‌تواند در فشار بالا تغییر شکل دهد یا از جای خود خارج شود.

‏سلامت Seal

‏اپراتور باید واشر را پیش از استفاده از نظر ترک، بریدگی و تغییر فرم بررسی کند. وجود شن یا ذرات خارجی نیز ممکن است نشتی ایجاد کند. به همین دلیل، سطح آب‌بندی باید قبل از اتصال تمیز باشد.

‏Seal جایگزین باید برای همین سیستم و سایز مناسب باشد. استفاده از واشر ناسازگار می‌تواند بستن کوپلینگ را دشوار کند.

‏مقاومت در محیط عملیاتی

‏نسخۀ Brass برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد قابل بررسی است. تماس مداوم با آب و شرایط سخت محیطی می‌تواند فشار بیشتری به تجهیزات آتش‌نشانی وارد کند. آلیاژ پایه مس در چنین محیط‌هایی معمولاً دوام مناسبی ارائه می‌دهد.

‏با این حال، نوع دقیق محیط همچنان باید ارزیابی شود. مواد شیمیایی خاص یا شرایط بسیار خورنده ممکن است الزامات اضافی ایجاد کنند.

‏کاربرد در نفت و پتروشیمی

‏کوپلینگ‌های انگلیسی آریاکوپلینگ برای مناطق نفت‌خیز و مجتمع‌های پتروشیمی نیز معرفی می‌شوند. مقاومت مکانیکی و قابلیت اتصال سریع از ویژگی‌های مهم این کاربرد هستند. علاوه بر این، نسخۀ Brass می‌تواند برای محیط‌هایی که مقاومت خوردگی اهمیت بیشتری دارد مورد توجه قرار گیرد.

‏Specification کارفرما همیشه اولویت دارد. بنابراین، Material Certificate و Test Report باید در پروژه‌های صنعتی حساس بررسی شوند.

‏کاربرد در محیط ساحلی و فراساحلی

‏اسکله‌ها و سازه‌های ساحلی از محیط‌های قابل استفاده برای این خانواده محسوب می‌شوند. رطوبت، نمک و تماس مستمر با آب می‌توانند شرایط خورنده ایجاد کنند. به همین دلیل، نسخۀ Brass می‌تواند در چنین پروژه‌هایی مزیت داشته باشد.

‏تمیزکاری بعد از تماس با آب شور همچنان اهمیت دارد. علاوه بر آن، بازرسی دوره‌ای باید بخشی از برنامۀ نگهداری باشد.

‏استفاده با پمپ آتش‌نشانی

‏اگر خروجی پمپ دارای Interface سازگار با BS باشد، این کوپلینگ می‌تواند در خط اتصال قرار گیرد. مکانیزم سریع BS زمان آماده‌سازی را در عملیات سیار کاهش می‌دهد. همچنین، ساختار نری و مادگی اتصال مشخص و قابل کنترل ایجاد می‌کند.

‏فشار خروجی پمپ باید با Rating کل خط هماهنگ باشد. ضعیف‌ترین جزء می‌تواند محدودیت عملیاتی سیستم را تعیین کند.

‏استفاده در خطوط آب‌رسانی

‏ARYA BS Brass 1.5 برای خطوط آب‌رسانی آتش‌نشانی طراحی شده است. اتصال سریع امکان افزایش طول خط یا اتصال تجهیزات را در زمان کوتاه فراهم می‌کند. در کنار آن، سایز 1.5 اینچ می‌تواند برای خطوطی که این قطر را نیاز دارند مناسب باشد.

‏افت فشار باید جداگانه محاسبه شود. دبی، طول شیلنگ و تعداد اتصالات روی عملکرد هیدرولیکی اثر دارند.

‏تفاوت Brass و Aluminium

‏نسخۀ Brass معمولاً وزن بیشتری نسبت به مدل Aluminium دارد، اما می‌تواند در محیط‌های خورنده مزیت ایجاد کند. Aluminium در مقابل برای کاهش وزن و حمل آسان‌تر مناسب‌تر است. بنابراین، انتخاب میان این دو متریال باید بر اساس شرایط پروژه انجام شود.

‏هیچ‌کدام از دو متریال به‌طور مطلق برای تمام محیط‌ها بهتر نیستند. عوامل محیطی و الزامات کارفرما باید تصمیم نهایی را مشخص کنند.

‏بازرسی ARYA BS Brass 1.5

‏پیش از استفاده از ARYA BS Brass 1.5 باید بدنه، Male/Female Interface، Tail و Seal بررسی شوند. سپس، اتصال بدون فشار باز و بسته می‌شود تا عملکرد مکانیکی آن ارزیابی شود. هرگونه لقی، گیرکردن یا تغییر شکل نیاز به بررسی بیشتر دارد.

‏ترک یا آسیب شدید می‌تواند قابلیت اطمینان اتصال را کاهش دهد. در چنین شرایطی بهتر است تجهیز تا تعیین وضعیت از سرویس خارج شود.

‏بررسی بخش Male

‏قسمت Male باید هندسۀ صحیح و سطح سالم داشته باشد. ضربه یا سایش زیاد ممکن است اتصال آن با Female را دشوار کند. افزون بر این، آسیب محل تماس می‌تواند روی آب‌بندی اثر بگذارد.

‏اعمال ضربه برای جا انداختن اتصال معیوب مناسب نیست. ابتدا علت عدم درگیری باید مشخص شود.

‏وضعیت بخش Female

‏قسمت Female باید بدون شکستگی یا تغییر شکل محسوس باشد. مکانیزم اتصال باید آزادانه حرکت کند و عملکرد صحیح داشته باشد. در صورت وجود گیر مکانیکی، استفاده از کوپلینگ نیاز به بررسی دارد.

‏ذرات خارجی ممکن است عملکرد این بخش را مختل کنند. تمیزکاری مناسب می‌تواند از چنین مشکلاتی جلوگیری کند.

‏نحوۀ اتصال

‏ابتدا دو بخش Male و Female سازگار در موقعیت صحیح قرار می‌گیرند. سپس، مکانیزم Instantaneous درگیر می‌شود و اتصال کامل خواهد شد. اپراتور باید قبل از افزایش فشار از قفل‌شدن صحیح مطمئن شود.

‏اگر اتصال به شکل طبیعی بسته نمی‌شود، نباید نیروی بیش از حد وارد کرد. ناسازگاری ابعادی یا آسیب مکانیکی می‌تواند علت مشکل باشد.

‏جداسازی ایمن

‏کوپلینگ نباید در حالی که خط تحت فشار است باز شود. نخست جریان آب متوقف می‌شود و سپس فشار باقی‌مانده کاهش پیدا می‌کند. پس از رسیدن سیستم به وضعیت ایمن، اتصال را می‌توان جدا کرد.

‏این روش خطر حرکت ناگهانی شیلنگ را کاهش می‌دهد. همچنین، احتمال خروج کنترل‌نشده آب پرفشار کمتر می‌شود.

‏تمیزکاری پس از عملیات

‏گل، ماسه و سایر آلودگی‌ها ممکن است داخل مکانیزم اتصال یا روی Seal باقی بمانند. پاک‌کردن این مواد به حفظ عملکرد روان کمک می‌کند. علاوه بر این، Tail و محل بست شیلنگ نیز باید بررسی شوند.

‏شوینده نامناسب ممکن است به واشر آسیب بزند. بنابراین، روش پیشنهادی سازنده باید در اولویت قرار گیرد.

‏شرایط نگهداری

‏محیط خشک و محافظت‌شده برای نگهداری کوپلینگ مناسب‌تر است. ابزار سنگین نباید روی Male یا Female قرار گیرد. در نتیجه، Rack یا محفظۀ اختصاصی می‌تواند احتمال آسیب مکانیکی را کاهش دهد.

‏بازرسی دوره‌ای باید در برنامۀ نگهداری قرار گیرد. محیط‌های ساحلی یا صنعتی ممکن است فاصلۀ بررسی کوتاه‌تری نیاز داشته باشند.

‏کنترل خرید ARYA BS Brass 1.5

‏هنگام سفارش ARYA BS Brass 1.5 باید برند ARYA، سیستم BS، سایز 1.5 اینچ و متریال Brass در پیش‌فاکتور درج شوند. افزون بر این، Working Pressure برابر 16 bar، Test Pressure برابر 24 bar و BS 336 بهتر است در Specification ثبت شوند. ابعاد فنی نیز می‌توانند برای کنترل Variant به RFQ اضافه شوند.

‏برای آزمون هیدرواستاتیک 100 bar بهتر است Certificate مربوط دریافت شود. همچنین، Material Certificate می‌تواند نوع دقیق آلیاژ پایه مس را روشن کند.

‏ابعاد موردنیاز در RFQ

‏بعد D1 برای این سایز 38 mm است. مقدار D2 برابر 88 mm و W برابر 188 mm درج شده‌اند. در ادامه، L1 برابر 65 mm و L2 برابر 197 mm هستند.

‏ثبت این اطلاعات احتمال اختلاط با سایزهای دیگر را کاهش می‌دهد. Drawing نهایی نیز می‌تواند همراه اسناد خرید نگهداری شود.

‏اصالت و مارکینگ

‏مارکینگ محصول باید با مشخصات سفارش تطابق داشته باشد. برند، سایز، متریال و کدهای احتمالی تولید از موارد مهم بررسی هستند. واحد QC می‌تواند تصاویر مارکینگ را در پرونده کالا ثبت کند.

‏COC یا Certificate باید به محصول تحویلی ارتباط داشته باشد. استفاده از مدارک یک Variant دیگر روش مناسبی برای تأیید کالا نیست.

‏RFQ و Tender

‏RFQ حرفه‌ای بهتر است عبارت ARYA BS Brass 1.5، سایز 1½ inch، متریال Brass و BS 336 را به‌صورت واضح ثبت کند. سپس Pressure Ratings، ابعاد، Test Certificate و Material Certificate در همان Specification اضافه شوند. به این ترتیب، تأمین‌کننده دقیقاً می‌داند چه Variantی باید ارائه دهد.

‏عبارت عمومی «کوپلینگ برنجی BS» برای پروژه حساس کافی نیست. جزئیات فنی باید امکان تطبیق دقیق کالای تحویلی را فراهم کنند.

‏تجهیزات مرتبط

‏برای مشاهده سایر اتصالات می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ، پمپ و تجهیزات مقصد نیز باید از نظر سایز، فشار و نوع Interface با این مدل سازگار باشند.

‏در پروژه‌های جامع، راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین نیز برای طراحی و تأمین سیستم‌های آب‌رسانی و اطفای حریق قابل بررسی است.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA BS Brass 1.5

‏نوع محصول: British Standard Instantaneous Coupling

‏سیستم اتصال: BS / انگلیسی

‏ساختار مکانیکی: Male & Female

‏سایز اسمی: 1.5 اینچ / 1½ inch

‏متریال Variant: Brass / آلیاژ پایه مس

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏کاربری اصلی: اتصال سریع شیلنگ و تجهیزات آب‌رسانی آتش‌نشانی

‏استاندارد اعلامی: BS 336

‏Working Pressure: 16 bar

‏Test Pressure: 24 bar

‏آزمون هیدرواستاتیک: تا 100 bar برای خانوادۀ BS اعلام شده؛ Certificate مربوط دریافت شود

‏بعد D1: 38 mm

‏قطر D2: 88 mm

‏عرض W: 188 mm

‏طول L1: 65 mm

‏اندازۀ L2: 197 mm

‏Hose Tail: دارای Ribbed Tail در خانوادۀ BS

‏ساختار Seal: واشر مخصوص BS با طراحی V شکل

‏جنس دقیق Seal: نیازمند Datasheet

‏Grade آلیاژ پایه مس: باید از Material Certificate همان محصول استخراج شود

‏وزن تجهیز: در کاتالوگ بررسی‌شده عدد مشخصی درج نشده است

‏Part Number اختصاصی: در اطلاعات فعلی تأیید نشده است

‏سازگاری با سایر BSها: مشروط به تطبیق استاندارد و ابعاد

‏بازرسی پیش از استفاده: ضروری

‏وضعیت Male: هندسه و سطح اتصال باید سالم باشند

‏سلامت Female: مکانیزم اتصال باید بدون شکستگی و گیر کار کند

‏شرایط Seal: واشر باید فاقد ترک، پارگی و تغییر شکل باشد

‏مونتاژ شیلنگ: Tail، شیلنگ و بست باید با یکدیگر سازگار باشند

‏جمع‌بندی

‏ARYA BS Brass 1.5 یک کوپلینگ آتش‌نشانی انگلیسی سایز 1.5 اینچ با متریال Brass است که برای اتصال سریع شیلنگ و تجهیزات سیستم‌های آب‌رسانی کاربرد دارد. فشار کاری 16 bar، فشار آزمون 24 bar، استاندارد BS 336، ساختار Male/Female، Ribbed Tail و واشر V شکل از مشخصات مهم این خانواده هستند. ابعاد همین سایز نیز شامل D1 برابر 38 mm، D2 برابر 88 mm، W برابر 188 mm، L1 برابر 65 mm و L2 برابر 197 mm می‌شوند.

‏نسخۀ Brass با آلیاژ پایه مس مقاوم تعریف شده و برای محیط‌های صنعتی، ساحلی و شرایطی که مقاومت خوردگی اهمیت دارد قابل بررسی است. علاوه بر این، آزمون هیدرواستاتیک تا 100 bar برای خانوادۀ BS اعلام شده است؛ با این حال، این عدد نباید با Working Pressure برابر 16 bar اشتباه گرفته شود. پیش از سفارش ARYA BS Brass 1.5 برای Tender بهتر است Material Certificate، Test Certificate، ابعاد و BS 336 در مدارک خرید و تحویل کنترل شوند.
