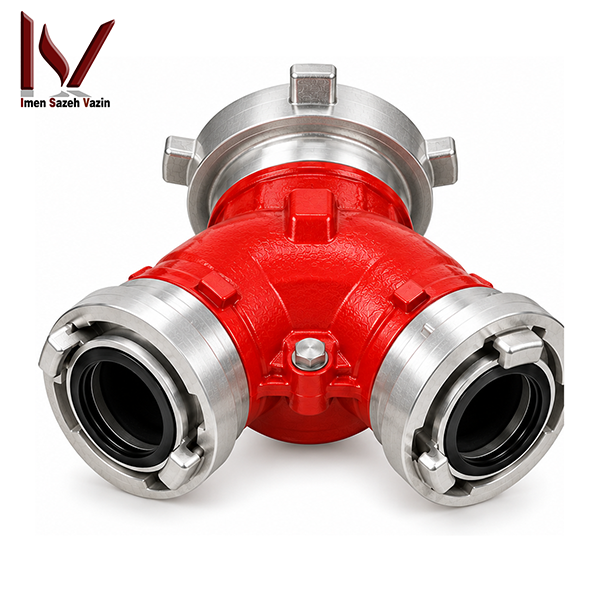

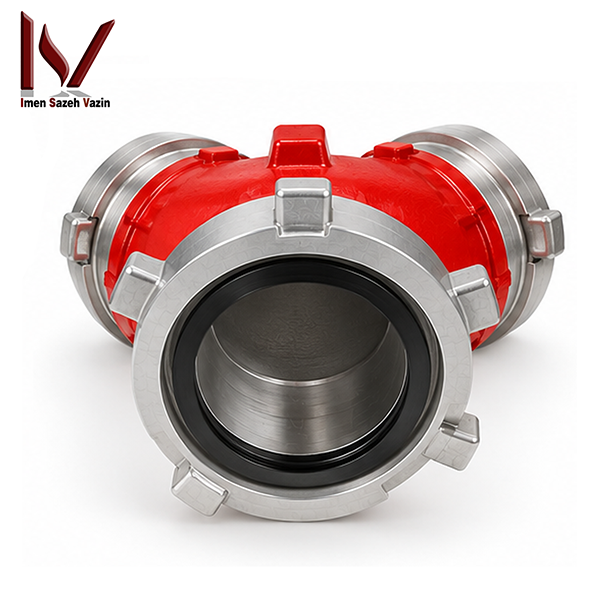

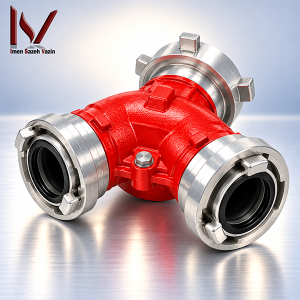

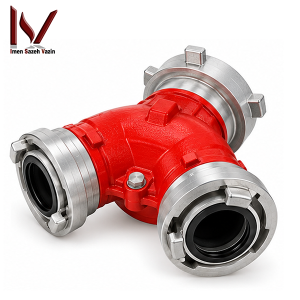

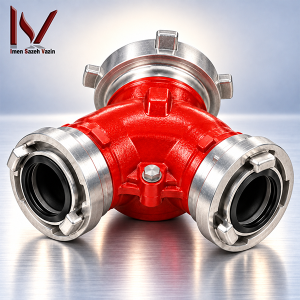

شیر سیامی 4 اینچ آریا | ARYA Siamese Valve
نوع تجهیز: Collecting Breeching
ورودی: 2 × 2.5 inch
خروجی: 4 inch
سیستم اتصال: STORZ یا BS طبق سفارش
معرفی شیر سیامی 4 اینچ آریا
شیر سیامی 4 اینچ آریا یک اتصال تخصصی در شبکۀ آتش‌نشانی است که آب دو مسیر ورودی 2.5 اینچ را دریافت می‌کند و مجموع جریان را از یک خروجی 4 اینچ به شبکۀ ثابت آتش‌نشانی می‌فرستد. اگر هیچ آشنایی قبلی با این تجهیز ندارید، می‌توانید آن را یک نقطۀ ورود کمکی آب به ساختمان یا سایت صنعتی در نظر بگیرید؛ جایی که تیم آتش‌نشانی می‌تواند آب خودرو، پمپ یا منبع خارجی را وارد رایزر و سیستم آبرسانی اطفای حریق کند.
برخلاف شیرهای معمولی، وظیفۀ اصلی این محصول قطع و وصل یا تنظیم دبی نیست. شیر سیامی یا جمع‌کننده آب، چند مسیر تأمین را در یک مسیر مشترک جمع می‌کند. همین ویژگی باعث می‌شود نیروهای عملیاتی بتوانند هنگام حریق از یک یا دو خط شیلنگ برای تقویت منبع آب شبکه استفاده کنند.
آریاکوپلینگ برای Variant چهار اینچ دو ورودی 2.5 اینچ و خروجی 4 اینچ در نظر می‌گیرد. این Configuration به‌ویژه زمانی اهمیت پیدا می‌کند که خط اصلی یا رایزر پروژه اتصال بزرگ‌تری داشته باشد و طراح بخواهد جریان ورودی دو خط کوچک‌تر را در یک مسیر بزرگ‌تر تجمیع کند.
جدول مشخصات فنی شیر سیامی 4 اینچ آریا
| مشخصه | مقدار / توضیح |
|---|---|
| برند | ARYA / آریاکوپلینگ |
| نام محصول | شیر سیامی 4 اینچ آریا |
| نام انگلیسی | ARYA Siamese Valve |
| نام فنی | جمع‌کننده آب (Collecting Breeching) |
| تعداد ورودی | 2 |
| سایز هر ورودی | 2.5 inch |
| خروجی اصلی این Variant | 4 inch |
| آرایش اتصال | 2 × 2.5 inch → 4 inch |
| سیستم اتصال | STORZ یا BS طبق Configuration |
| جنس بدنه | آلیاژ آلومینیوم A356 |
| فرآیند تقویت بدنه | عملیات حرارتی |
| پوشش بدنه | رنگ الکترواستاتیک مقاوم در برابر خوردگی و سایش |
| فشار کاری | 16 bar |
| فشار آزمون گزارش‌شده در بازار | 24 bar؛ نیازمند تأیید Test Report |
| فشار ترکیدگی گزارش‌شده در بازار | 80 bar؛ نیازمند تأیید Test Report |
| زاویۀ گزارش‌شده در بازار | 135°؛ قبل از خرید روی Drawing کنترل شود |
| استاندارد ذکرشده در کاتالوگ سازنده | DIN 14355 |
| استاندارد جاری مرتبط | DIN EN 17407:2020-11 |
| Part Number | در منبع عمومی مشخص نشده |
| وزن | در منبع عمومی سازنده مشخص نشده |
| ابعاد | در منبع عمومی سازنده مشخص نشده |
| کاربرد اصلی | ورود آب خارجی و تقویت شبکۀ آتش‌نشانی |
| محیط کاربرد | شهری، صنعتی، پالایشگاهی و نیروگاهی |
| کشور تولید | ایران |
شیر سیامی چگونه کار می‌کند؟
برای درک عملکرد شیر سیامی 4 اینچ آریا، ابتدا یک ساختمان مجهز به رایزر یا لولۀ ایستاده را تصور کنید. در شرایط معمول، مخزن و پمپ آتش‌نشانی آب سیستم را تأمین می‌کنند. اما یک حادثۀ جدی می‌تواند نیاز آبی شبکه را افزایش دهد یا شرایطی ایجاد کند که نیروهای آتش‌نشانی بخواهند از خودرو یا پمپ خارجی برای تقویت سیستم استفاده کنند.
در این شرایط، آتش‌نشان شیلنگ را به یکی از ورودی‌های 2.5 اینچ متصل می‌کند. اگر عملیات به دبی بیشتری نیاز داشته باشد، تیم می‌تواند ورودی دوم را نیز وارد مدار کند. Body شیر سیامی جریان این دو مسیر را دریافت می‌کند و آب را از خروجی 4 اینچ به خط اصلی انتقال می‌دهد.
این عملکرد دلیل استفاده از اصطلاح جمع‌کننده آب یا Collecting Breeching را نیز روشن می‌کند. محصول چند مسیر ورودی را می‌گیرد و به یک مسیر خروجی تبدیل می‌کند.
چرا خروجی 4 اینچ اهمیت دارد؟
خروجی بزرگ‌تر می‌تواند اتصال مستقیم‌تر و منطقی‌تری به خطوط اصلی با قطر بالاتر ایجاد کند. در این Variant، دو مسیر 2.5 اینچ در یک خروجی 4 اینچ جمع می‌شوند.
البته نمی‌توان فقط از روی قطر خروجی نتیجه گرفت که سیستم چه دبی دقیقی خواهد داشت. ظرفیت پمپ، قطر و طول شیلنگ، افت اصطکاکی، فشار ورودی، مشخصات Coupling و محدودیت‌های رایزر همگی روی عملکرد واقعی اثر می‌گذارند.
به همین دلیل سایز 4 اینچ باید با Design Basis شبکۀ آتش‌نشانی هماهنگ باشد و واحد مهندسی نباید فقط به دلیل بزرگ‌تر بودن قطر، آن را به‌صورت خودکار جایگزین Variantهای دیگر کند.
تفاوت شیر سیامی 4 اینچ با نسخۀ 2.5 و 3 اینچ
آریاکوپلینگ در این خانواده یک Body اصلی با دو ورودی 2.5 اینچ ارائه می‌کند و امکان انتخاب خروجی 4، 3 یا 2.5 اینچ را در اختیار پروژه قرار می‌دهد.
بنابراین تفاوت اصلی میان صفحۀ «شیر سیامی 4 اینچ»، «شیر سیامی 3 اینچ» و «شیر سیامی 2.5 اینچ» باید روی Configuration خروجی متمرکز باشد. اگر این سه صفحه دقیقاً یک متن داشته باشند، علاوه بر ایجاد سردرگمی برای خریدار، احتمال هم‌پوشانی سئویی نیز افزایش پیدا می‌کند.
در Variant فعلی، خروجی 4 اینچ ویژگی تعیین‌کننده است. اگر پروژه به خروجی 3 یا 2.5 اینچ نیاز دارد، واحد خرید باید همان Configuration را سفارش دهد و به تبدیل‌های اضافی تکیه نکند.
سیستم اتصال STORZ در این محصول
یکی از Configurationهای اصلی آریاکوپلینگ از Couplingهای STORZ استفاده می‌کند. این سیستم اتصال سریع و متقارن به آتش‌نشان اجازه می‌دهد شیلنگ و تجهیزات سازگار را بدون رزوه‌کردن طولانی به یکدیگر متصل کند.
اگر می‌خواهید ساختار این نوع اتصال را بهتر بشناسید، می‌توانید صفحه کوپلینگ STORZ آریا 2 اینچ در ISV Kala را مطالعه کنید. این لینک برای آشنایی با ساختار STORZ است و نباید سایز آن را به‌عنوان سایز Coupling خود شیر سیامی در نظر گرفت.
آریاکوپلینگ در جدول خانواده شیر سیامی، برای نسخۀ STORZ دو ورودی 2.5 اینچ و خروجی 4 اینچ را به‌صورت مشخص ذکر می‌کند.
نسخۀ BS چه تفاوتی دارد؟
سازنده Configuration دیگری نیز با سیستم BS ارائه می‌کند. در جدول کاتالوگ، نسخۀ BS دارای دو ورودی BS Male است و خروجی می‌تواند متناسب با Variant انتخاب شود.
بنابراین STORZ و BS فقط دو نام متفاوت برای یک Connection یکسان نیستند. شکل Coupling و نحوۀ اتصال آن‌ها تفاوت دارد و تجهیزات پروژه باید با سیستم انتخابی سازگار باشند.
واحد خرید باید قبل از سفارش بررسی کند خودرو، شیلنگ، رایزر و سایر تجهیزات عملیاتی از چه سیستم Coupling استفاده می‌کنند.
بدنۀ آلومینیومی A356 چه مزیتی دارد؟
آریاکوپلینگ Body شیر سیامی را از آلیاژ آلومینیوم A356 می‌سازد. این آلیاژ در تولید قطعات ریختگی صنعتی کاربرد دارد و به سازنده امکان می‌دهد بدنه‌ای مستحکم و در عین حال سبک‌تر از بسیاری از نمونه‌های فولادی تولید کند.
آریاکوپلینگ برای افزایش استحکام و مقاومت سطحی Body از عملیات حرارتی نیز استفاده می‌کند. سازنده علاوه بر آن، یک لایۀ رنگ الکترواستاتیک روی سطح اعمال می‌کند تا مقاومت محصول در برابر خوردگی و سایش افزایش پیدا کند.
این ویژگی‌ها برای تجهیزی که ممکن است در ورودی ساختمان یا محیط صنعتی در معرض رطوبت، گردوغبار و شرایط محیطی قرار گیرد اهمیت زیادی دارند.
چرا جنس برنج را مبنا قرار نمی‌دهیم؟
صفحۀ بازار مربوط به مدل 4 اینچ در بخش مشخصات کوتاه عبارت «جنس: برنج» را نمایش می‌دهد. بااین‌حال همان صفحه در توضیحات کامل محصول Body را از آلیاژ A356 Aluminium معرفی می‌کند. کاتالوگ آریاکوپلینگ نیز به‌صراحت آلیاژ آلومینیوم A356 را ذکر می‌کند.
به همین دلیل منبع سازنده را مبنا قرار می‌دهیم و جنس محصول را آلیاژ آلومینیوم A356 معرفی می‌کنیم.
اگر محمولۀ واقعی یا Revision جدید Material دیگری داشته باشد، واحد کنترل باید Marking و Datasheet همان محصول را بررسی کند.
فشار کاری 16 bar
کاتالوگ آریاکوپلینگ فشار کاری شیر سیامی را 16 bar اعلام می‌کند. این مقدار با کلاس PN16 استاندارد جاری EN 17407 نیز از نظر سطح فشار اسمی هم‌خوانی دارد.
بااین‌حال فشار کاری خود شیر سیامی تنها محدودیت شبکۀ آتش‌نشانی نیست. Coupling، شیلنگ، Check Valve، لوله، Fitting و تمام اجزای بعد از آن نیز باید Rating مناسب داشته باشند.
ضعیف‌ترین جزء مسیر معمولاً محدودیت اصلی Pressure را تعیین می‌کند؛ بنابراین طراحی سیستم باید تمام مسیر را به‌صورت یک مجموعه بررسی کند.
فشار آزمون 24 bar و فشار ترکیدگی 80 bar
منبع بازار مربوط به همین مدل چهار اینچ، فشار آزمون 24 bar و فشار ترکیدگی 80 bar را ذکر می‌کند.
بااین‌حال کاتالوگ عمومی آریاکوپلینگ در بخش شیر سیامی فقط فشار کاری 16 bar را به‌صورت صریح ثبت می‌کند و اعداد 24 و 80 bar را در همان بخش ارائه نمی‌کند.
بنابراین برای توضیحات عمومی می‌توان وجود این ادعای بازار را ذکر کرد، اما در Tender یا Data Sheet رسمی بهتر است Test Report همان Variant مبنای تصمیم قرار گیرد.
استاندارد DIN EN 17407 چه ارتباطی با محصول شیر سیامی 4 اینچ دارد؟
کاتالوگ قدیمی آریاکوپلینگ DIN 14355 را به‌عنوان استاندارد تولید و آزمون شیر سیامی ذکر می‌کند.
استانداردهای این حوزه بعداً تغییر کردند. DIN Media اکنون DIN EN 17407:2020-11 را با وضعیت Current معرفی می‌کند. این استاندارد تجهیزات قابل‌حمل آتش‌نشانی از نوع Collecting Heads و Dividing Breechings با فشار اسمی PN16 را پوشش می‌دهد و الزامات، آزمون، نام‌گذاری و Marking آن‌ها را بررسی می‌کند.
برای بررسی مرجع فعلی می‌توانید به DIN EN 17407 در وب‌سایت رسمی DIN Media مراجعه کنید.
بنابراین برای پروژه جدید، بهتر است واحد Tender از آریاکوپلینگ مدرک انطباق Variant واقعی با استاندارد جاری موردنیاز پروژه را درخواست کند.
تفاوت شیر سیامی با تقسیم‌کننده چیست؟
این دو تجهیز عملکرد معکوس دارند. شیر سیامی یا Collecting Breeching دو یا چند مسیر ورودی را می‌گیرد و جریان آن‌ها را به یک خروجی مشترک هدایت می‌کند.
تقسیم‌کننده یا Dividing Breeching برعکس عمل می‌کند؛ یعنی آب یک مسیر ورودی را میان چند خروجی تقسیم می‌کند.
برای مشاهده یک نمونه واقعی از تجهیز تقسیم‌کننده می‌توانید صفحه تقسیم‌کننده دوطرفه POK BIPOK در ISV Kala را بررسی کنید. مقایسۀ این دو محصول به‌خوبی تفاوت میان «جمع‌کردن جریان» و «تقسیم‌کردن جریان» را نشان می‌دهد.
محل نصب و نقش در شبکۀ ساختمان
آریاکوپلینگ توضیح می‌دهد که شیر سیامی اغلب در ورودی اماکن و نقاطی با دسترسی مناسب نصب می‌شود تا نیروهای آتش‌نشانی هنگام حادثه بتوانند سریع به آن دسترسی پیدا کنند. خروجی محصول نیز به سامانۀ لولۀ ایستادۀ خشک یا ترکیبی آتش‌نشانی متصل می‌شود.
این محل باید امکان اتصال مناسب شیلنگ‌های خودرو را فراهم کند. مسیر دسترسی نباید با خودرو، مصالح، تجهیزات یا موانع دائمی مسدود شود.
البته ارتفاع نصب، جانمایی دقیق، تابلو شناسایی، Drain، Check Valve و آرایش لوله‌کشی را باید نقشه و ضوابط پروژه مشخص کنند.
نقش Check Valve و سایر اجزای سیستم
شیر سیامی فقط یکی از اجزای مسیر ورود آب است. شبکۀ کامل معمولاً به اجزای دیگری مانند Check Valve، لوله‌کشی، Drain و تجهیزات حفاظتی نیاز دارد.
Check Valve اهمیت زیادی دارد، زیرا باید از برگشت آب تحت فشار شبکه به سمت ورودی شیر سیامی جلوگیری کند. بدون طراحی مناسب این بخش، رفتار هیدرولیکی سیستم می‌تواند با هدف اصلی FDC هماهنگ نباشد.
بنابراین هنگام استعلام باید مشخص شود که خرید فقط Body شیر سیامی را شامل می‌شود یا فروشنده یک Package کامل‌تر ارائه می‌کند.
کاربرد شیر سیامی 4 اینچ در ساختمان و محیط‌های صنعتی
آریاکوپلینگ این محصول را برای محیط‌های شهری، صنعتی، پالایشگاهی و نیروگاهی معرفی می‌کند.
در ساختمان‌های بلند، شیر سیامی می‌تواند مسیر ورود آب خودرو آتش‌نشانی به رایزر را فراهم کند. در کارخانه و سایت صنعتی نیز طراح ممکن است از Collecting Breeching برای ایجاد نقطۀ ورود کمکی به شبکۀ Firewater استفاده کند.
شرایط پالایشگاه یا محیط خورنده به بررسی بیشتری نیاز دارد. واحد مهندسی باید نوع اتمسفر خورنده، شرایط محیطی و نیاز به Coating ویژه را در RFQ ذکر کند.
واشرها و آب‌بندی اتصالات
آریاکوپلینگ در توضیحات فنی محصول به واشرهای آب‌بندی و استانداردهای مرتبط با آن‌ها اشاره می‌کند. هدف این واشرها ایجاد اتصال مطمئن و محدودکردن نشتی در محل Coupling است.
اگر Washer ترک بخورد، تغییر شکل دهد یا خاصیت الاستیکی خود را از دست بدهد، اتصال می‌تواند در زمان اعمال فشار نشتی نشان دهد.
تیم نگهداری باید علاوه بر Body، وضعیت Seal، Coupling و سطح تماس را در بازدیدهای دوره‌ای کنترل کند.
لینک‌های مرتبط برای بررسی بیشتر
اگر پروژه از اتصالات STORZ استفاده می‌کند، مطالعۀ کوپلینگ STORZ آریا 2 اینچ در ISV Kala می‌تواند در شناخت بهتر مکانیزم اتصال STORZ کمک کند. این محصول از نظر سایز الزاماً Coupling همین شیر سیامی نیست و فقط برای آشنایی با خانواده اتصال معرفی می‌شود.
برای درک تفاوت Collecting Breeching با تجهیزات تقسیم جریان نیز می‌توانید تقسیم‌کننده دوطرفه POK BIPOK را در ISV Kala بررسی کنید.
برای بررسی برند نیز صفحه رسمی Arya Coupling اطلاعاتی درباره فعالیت سازنده و خانوادۀ تجهیزات آتش‌نشانی این شرکت ارائه می‌کند.
در موضوع استاندارد نیز DIN Media مرجع مناسب‌تری نسبت به صفحات فروشگاهی است؛ زیرا وضعیت استاندارد DIN EN 17407 را به‌صورت رسمی نمایش می‌دهد.
کنترل خرید شیر سیامی 4 اینچ آریا
برای خرید شیر سیامی 4 اینچ آریا باید Configuration کامل روی RFQ قرار گیرد. عبارت «Siamese Valve 4 inch» به‌تنهایی احتمال خطا را از بین نمی‌برد.
شرح سفارش بهتر است مشخص کند که محصول باید دو ورودی 2.5 اینچ و یک خروجی 4 اینچ داشته باشد. همچنین خریدار باید سیستم اتصال STORZ یا BS، جنس Body، فشار کاری و استاندارد موردنیاز را تعیین کند.
اگر پروژه Test Pressure یا Burst Pressure مشخصی می‌خواهد، واحد خرید باید Test Report همان Variant را مطالبه کند و به اعداد درج‌شده در صفحات بازار اکتفا نکند.
در پروژه‌هایی که خوردگی اهمیت دارد، Environmental Condition و نوع پوشش مورد انتظار نیز باید به RFQ اضافه شوند.
کنترل هنگام تحویل و بازرسی دوره‌ای
مسئول کنترل کالا باید ابتدا مطمئن شود که دو ورودی 2.5 اینچ و خروجی 4 اینچ دقیقاً با سفارش تطبیق دارند. نوع Coupling نیز باید با نسخه سفارش‌داده‌شده یکسان باشد.
Body نباید ترک، تغییر شکل، شکستگی یا آسیب شدید پوشش داشته باشد. واشرها باید سالم باشند و Couplingها باید بدون گیر و آسیب مکانیکی عمل کنند.
تیم نگهداری نیز باید در بازدیدهای دوره‌ای خوردگی، نشتی، سلامت رنگ، وضعیت Connection و تمیزی مسیر آب را بررسی کند. درپوش‌های ورودی، اگر در مجموعه وجود دارند، باید سالم و قابل استفاده باقی بمانند.
اگر فروشنده Certificate یا Test Report ارائه می‌کند، شماره Reference و Configuration مدرک باید با محصول تحویلی مطابقت داشته باشد.
مواردی که نباید درباره این Variant حدس بزنیم
کاتالوگ عمومی آریاکوپلینگ Part Number مشخصی برای Variant خروجی 4 اینچ منتشر نمی‌کند.
وزن دقیق و ابعاد Body نیز در صفحۀ عمومی سازنده مقدار قطعی ندارند.
زاویۀ 135 درجه، Test Pressure برابر 24 bar و Burst Pressure برابر 80 bar در منبع فروش بازار ثبت شده‌اند، اما کاتالوگ عمومی آریاکوپلینگ این مقادیر را در بخش اختصاصی Siamese Valve تأیید عددی نمی‌کند. بنابراین این مشخصات برای Tender به تأیید سازنده نیاز دارند.
جنس Body نیز باید براساس کاتالوگ سازنده A356 Aluminium در نظر گرفته شود، نه عبارت «برنج» موجود در جدول کوتاه یک فروشگاه.
مشخصات فنی شیر سیامی 4 اینچ
برند: ARYA / آریاکوپلینگ
سازنده: Arya Coupling
کشور تولید: ایران
نام محصول: شیر سیامی 4 اینچ آریا
نام انگلیسی: ARYA Siamese Valve 4 inch؛ نام فنی: Collecting Breeching
تعداد ورودی: 2
سایز هر ورودی: 2.5 inch
خروجی این Variant: 4 inch
آرایش: 2 × 2.5 inch → 4 inch
سیستم اتصال: STORZ یا BS طبق Configuration
جنس بدنه: Aluminium Alloy A356
فرآیند بدنه: Heat Treatment
پوشش: Electrostatic Coating
فشار کاری: 16 bar؛ فشار آزمون گزارش‌شده بازار: 24 bar؛ نیازمند تأیید مدرک سازنده
فشار ترکیدگی گزارش‌شده بازار: 80 bar؛ نیازمند تأیید مدرک سازنده
زاویۀ گزارش‌شده بازار: 135°؛ نیازمند کنترل Drawing
Part Number: در منبع عمومی مشخص نشده
وزن: در منبع عمومی مشخص نشده
ابعاد: در منبع عمومی مشخص نشده
استاندارد ذکرشده در کاتالوگ قدیمی: DIN 14355
استاندارد جاری مرتبط: DIN EN 17407:2020-11
فشار اسمی استاندارد جاری: PN16
کاربرد: ورود و تجمیع آب خارجی برای شبکۀ آتش‌نشانی
محیط کاربرد: شهری، صنعتی، پالایشگاهی و نیروگاهی
جمع‌بندی شیر سیامی 4 اینچ
شیر سیامی 4 اینچ آریا یک جمع‌کننده آب تخصصی است که دو ورودی 2.5 اینچ را به یک خروجی 4 اینچ متصل می‌کند. تیم آتش‌نشانی می‌تواند از این تجهیز برای ورود آب خودرو یا پمپ خارجی به رایزر، لولۀ ایستاده یا شبکۀ Firewater استفاده کند و در شرایط اضطراری منبع آب سیستم را تقویت کند.
آریاکوپلینگ برای شیر سیامی 4 اینچ از Body آلومینیومی A356، عملیات حرارتی، پوشش الکترواستاتیک و فشار کاری 16 bar استفاده می‌کند. خروجی 4 اینچ ویژگی اصلی این Variant محسوب می‌شود و آن را از نسخه‌های خروجی 3 و 2.5 اینچ متمایز می‌کند.
برای خرید شیر سیامی 4 اینچ، واحد خرید باید عبارت کامل دو ورودی 2.5 اینچ و خروجی 4 اینچ را روی RFQ درج کند و علاوه بر آن نوع Coupling، فشار کاری، استاندارد و مدارک آزمون موردنیاز را مشخص کند. در پروژه‌های جدید نیز DIN EN 17407:2020-11 مرجع جاری مرتبط با Collecting Heads PN16 است و بهتر است تیم فنی انطباق Variant پیشنهادی را براساس همین مرجع یا استاندارد الزام‌شدۀ کارفرما بررسی کند.
| اتصال دوگانه: |
دو ورودی 2.5 اینچ |
|---|---|
| خروجی اصلی: |
4 inch |
| فشار کاری: |
16 bar |
| جنس بدنه: |
آلیاژ آلومینیوم A356 |
