ARYA BS 1.75 | کوپلینگ آلومینیومی آتش‌نشانی 1.75 اینچ

معرفی ARYA BS 1.75

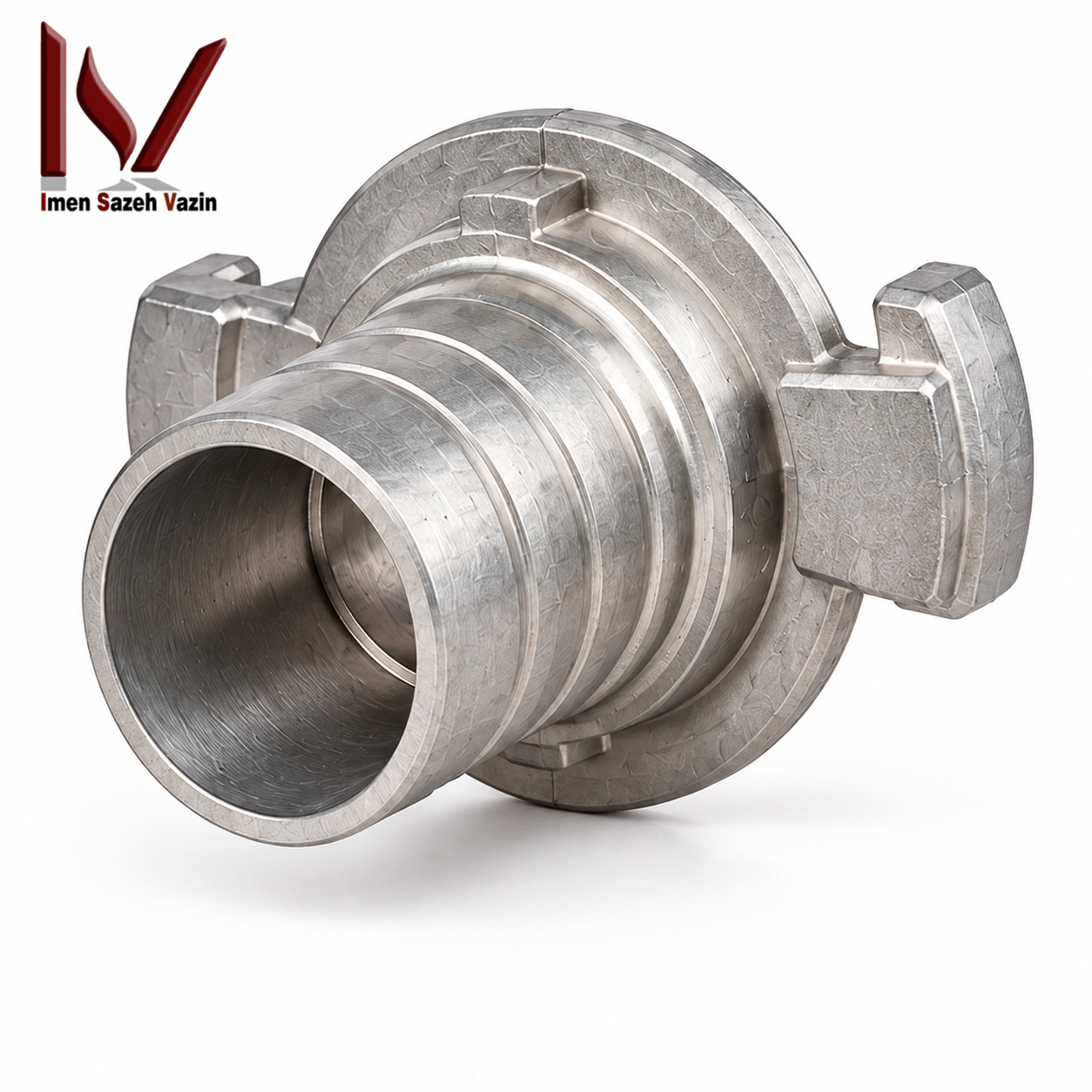

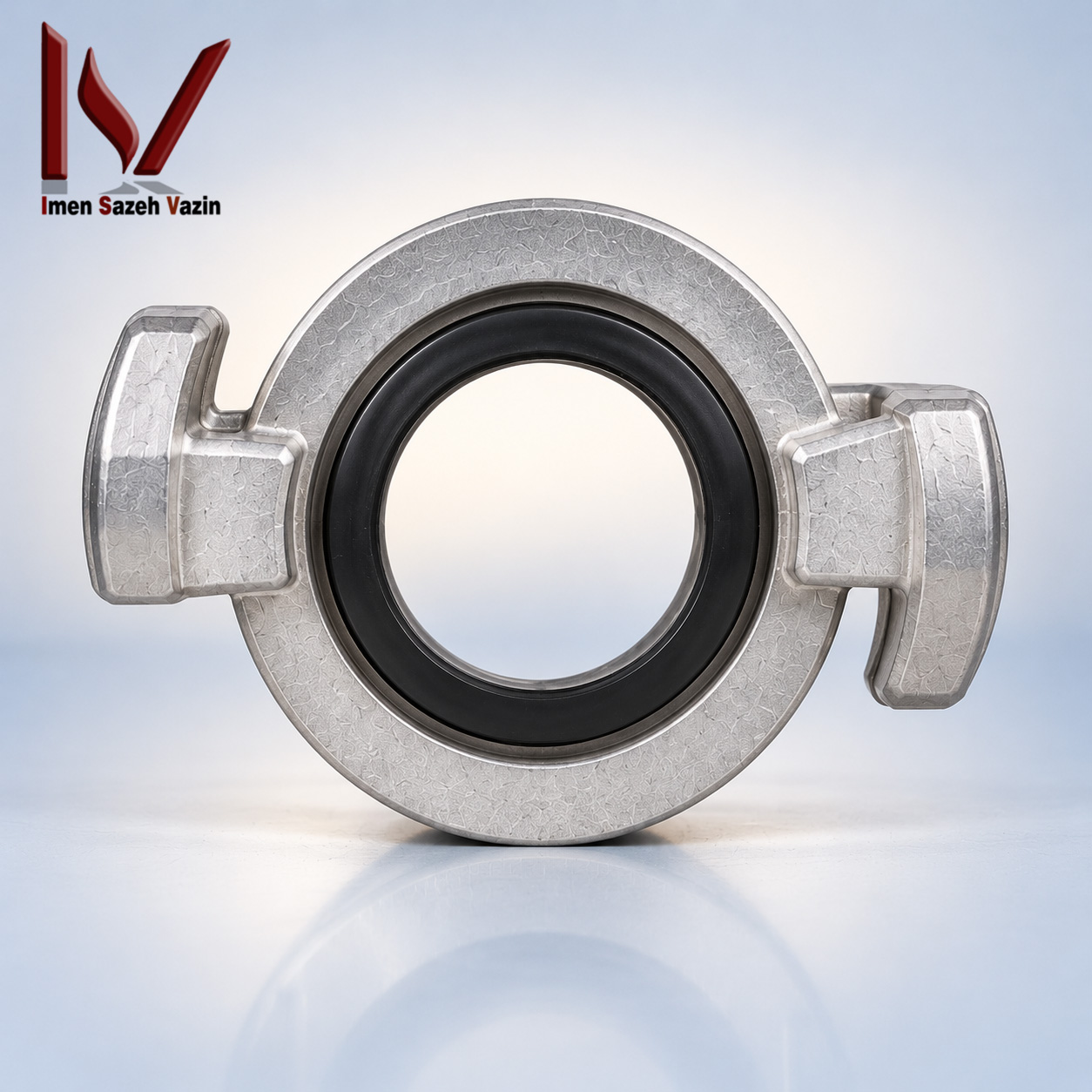

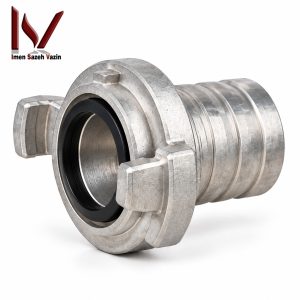

ARYA BS 1.75 یک کوپلینگ آتش‌نشانی انگلیسی از محصولات آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات سازگار با سیستم BS کاربرد دارد. این Variant با سایز 1.75 اینچ و بدنۀ آلومینیومی در بازار ایران عرضه می‌شود. علاوه بر این، ساختار Instantaneous Coupling می‌تواند زمان اتصال و جداسازی خطوط شیلنگ را در عملیات کاهش دهد.

‏سیستم BS برخلاف STORZ از ساختار Male و Female استفاده می‌کند. در نتیجه، دو نیمۀ اتصال نقش یکسان ندارند و باید بخش نری و مادگی سازگار با یکدیگر انتخاب شوند. این تفاوت هنگام خرید و تطبیق تجهیزات اهمیت زیادی دارد.

‏کوپلینگ انگلیسی BS چیست؟

‏British Standard Instantaneous Coupling یکی از سیستم‌های اتصال سریع مورد استفاده در تجهیزات آتش‌نشانی است. در این طراحی، دو بخش Male و Female با مکانیزم قفل مخصوص به یکدیگر متصل می‌شوند. به همین دلیل، اپراتور برای بستن اتصال به رزوه‌کردن چند دور نیاز ندارد.

‏سرعت اتصال یکی از مهم‌ترین مزایای این ساختار محسوب می‌شود. با این حال، سایز و ابعاد هر دو طرف باید کاملاً با یکدیگر تطابق داشته باشند.

‏کاربرد ARYA BS 1.75

‏ARYA BS 1.75 برای اتصال شیلنگ آتش‌نشانی به شیلنگ دیگر یا تجهیز دارای Interface سازگار قابل استفاده است. خطوط آب‌رسانی، پمپ‌ها، تجهیزات سیار و برخی سیستم‌های صنعتی می‌توانند از این نوع اتصال استفاده کنند. البته انتخاب نهایی باید بر اساس سایز واقعی، فشار و نوع تجهیزات موجود انجام شود.

‏کاربرد این کوپلینگ فقط به ایستگاه‌های آتش‌نشانی محدود نمی‌شود. پروژه‌های صنعتی نیز می‌توانند از سیستم‌های BS در خطوط اضطراری و انتقال آب استفاده کنند.

‏سایز 1.75 اینچ

‏این Variant با سایز اسمی 1.75 اینچ معرفی شده است. بنابراین، واحد خرید باید عبارت 1.75 inch را دقیقاً در RFQ و پیش‌فاکتور درج کند. از سوی دیگر، ابعاد واقعی Interface باید از Drawing یا Datasheet همان محصول استخراج شوند.

‏صرف ثبت عبارت «کوپلینگ BS» برای سفارش حرفه‌ای کافی نیست. سایز، جنس، نوع اتصال و مشخصات دقیق Variant باید هم‌زمان مشخص شوند.

‏بدنۀ آلومینیومی

‏نسخۀ موردنظر با متریال Aluminium معرفی می‌شود. آلومینیوم می‌تواند وزن اتصال را نسبت به بعضی آلیاژهای سنگین‌تر کاهش دهد. این ویژگی در تجهیزاتی که نیروی عملیاتی مرتب آن‌ها را حمل می‌کند اهمیت دارد.

‏Grade دقیق آلومینیوم برای همین Variant هنوز تأیید نشده است. اگر پروژه Material Specification خاصی دارد، تأمین‌کننده باید گرید را در اسناد فنی ارائه دهد.

‏ساختار Male و Female

‏اتصال BS از دو بخش نری و مادگی تشکیل می‌شود. بخش Male در Female قرار می‌گیرد و مکانیزم قفل، اتصال را در وضعیت صحیح نگه می‌دارد. در نتیجه، خریدار باید مشخص کند که سفارش شامل Pair کامل است یا فقط یکی از دو بخش.

‏این موضوع در خریدهای عمده اهمیت بیشتری دارد. اشتباه در تعداد Male و Female می‌تواند موجودی سیستم را نامتعادل کند.

‏تفاوت ARYA BS 1.75 با STORZ

‏STORZ ساختار متقارن دارد، اما سیستم BS از Male و Female استفاده می‌کند. بنابراین، این دو سیستم را نمی‌توان بدون Adapter مناسب مستقیماً به یکدیگر متصل کرد. علاوه بر این، صرف یکسان بودن سایز اسمی تضمین‌کنندۀ سازگاری نیست.

‏نوع Coupling System باید در طراحی خط مشخص باشد. در نتیجه، واحد خرید نباید فقط بر اساس عدد 1.75 اینچ تصمیم بگیرد.

‏استاندارد BS 336

‏طبق اطلاعات Vendor List، فروشنده تخصصی تولید و آزمون خانوادۀ BS را بر اساس الزامات BS 336 اعلام می‌کند. بنابراین، این استاندارد یکی از موارد مهم در ارزیابی فنی محصول است. با این حال، برای Tender بهتر است مدرک همان Variant دریافت شود.

‏Scope Certificate باید سایز و نوع محصول را پوشش دهد. استفاده از مدرک مدل دیگر برای تأیید ARYA BS 1.75 روش مناسبی نیست.

‏فشار کاری

‏Pressure Rating دقیق نسخۀ 1.75 اینچ باید از Datasheet یا Certificate همان Variant دریافت شود. انتقال عدد فشار سایز 1.5 اینچ یا مدل دیگر به این محصول قابل قبول نیست. بنابراین، واحد خرید باید Working Pressure را به‌صورت صریح از سازنده یا تأمین‌کننده مطالبه کند.

‏فشار واقعی سیستم نیز باید پایین‌تر یا در محدودۀ مجاز تجهیز باقی بماند. Water Hammer و فشارهای لحظه‌ای هم باید در طراحی لحاظ شوند.

‏فشار آزمون

‏Test Pressure با Working Pressure یکسان نیست. در نتیجه، این دو عدد باید جداگانه در RFQ ثبت شوند. تا زمانی که Certificate همین Variant در دسترس نباشد، نباید فشار آزمون عددی از مدل مشابه به آن نسبت داده شود.

‏دریافت Test Report برای پروژه‌های صنعتی اهمیت بیشتری دارد. این مدرک می‌تواند شرایط آزمون و معیار پذیرش را روشن کند.

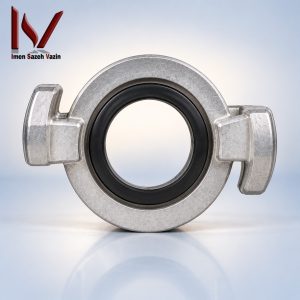

‏واشر آب‌بندی

‏Seal نقش مهمی در جلوگیری از نشتی میان دو بخش اتصال دارد. بنابراین، سلامت فیزیکی واشر باید قبل از استفاده کنترل شود. ترک، خشکی یا تغییر شکل ممکن است باعث کاهش آب‌بندی شود.

‏متریال دقیق Seal در اطلاعات فعلی همین Variant مشخص نیست. قطعه جایگزین نیز باید با طراحی و سایز BS 1.75 سازگار باشد.

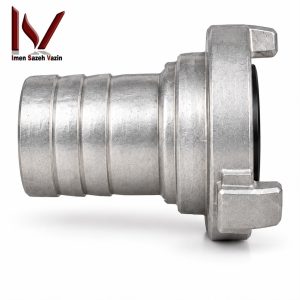

‏Ribbed Tail

‏بخش Hose Tail در بسیاری از اتصالات شیلنگ آتش‌نشانی با سطح Ribbed طراحی می‌شود تا شیلنگ بهتر روی آن مهار شود. با این حال، شکل دقیق Tail همین Variant باید از محصول یا Drawing تأیید شود. بنابراین، نباید جزئیات هندسی مدل دیگر را به آن منتقل کرد.

‏روش مونتاژ شیلنگ اهمیت زیادی دارد. بست نامناسب می‌تواند در فشار عملیاتی باعث لغزش شیلنگ شود.

‏استفاده در خطوط آب‌رسانی

‏ARYA BS 1.75 می‌تواند بخشی از خطوط آب‌رسانی آتش‌نشانی باشد، مشروط بر اینکه سایز و Pressure Rating با سیستم تطابق داشته باشند. اتصال سریع می‌تواند زمان آماده‌سازی خط را کاهش دهد. همچنین، ساختار BS در بسیاری از سیستم‌های سنتی و صنعتی شناخته‌شده است.

‏افت فشار کل سیستم همچنان باید جداگانه محاسبه شود. شیلنگ، طول خط و دبی همگی روی عملکرد هیدرولیکی اثر دارند.

‏استفاده با پمپ آتش‌نشانی

‏اگر خروجی پمپ از اتصال BS سازگار استفاده کند، این کوپلینگ می‌تواند در خط اتصال قرار گیرد. سرعت مونتاژ برای پمپ‌های سیار اهمیت زیادی دارد. به همین دلیل، Instantaneous Coupling در عملیات می‌تواند مزیت ایجاد کند.

‏Pressure Rating پمپ و تجهیزات خط باید با یکدیگر هماهنگ باشند. ضعیف‌ترین جزء می‌تواند محدودیت کل سیستم را تعیین کند.

‏استفاده در صنایع نفت و پتروشیمی

‏سیستم‌های آب‌رسانی اضطراری در صنایع نفت و پتروشیمی به اتصالات قابل اعتماد نیاز دارند. ARYA BS 1.75 می‌تواند در صورت تطابق Specification پروژه برای این کاربرد بررسی شود. با این وجود، الزامات کارفرما باید جداگانه کنترل شوند.

‏Material Certificate، Test Report یا الزامات خاص خوردگی ممکن است در این پروژه‌ها درخواست شوند. بنابراین، اطلاعات عمومی فروشنده به‌تنهایی کافی نیست.

‏کاربرد در محیط ساحلی

‏رطوبت و نمک می‌توانند روی تجهیزات فلزی اثر بگذارند. به همین علت، کوپلینگ مورد استفاده در اسکله یا محیط ساحلی به بازرسی منظم نیاز دارد. تمیزکاری پس از تماس با آب شور نیز می‌تواند به حفظ سطح کمک کند.

‏اگر پروژه نیاز به Alloy یا Coating خاصی دارد، باید این موضوع را در RFQ مشخص کند. بدنۀ Aluminium عمومی الزاماً تمام شرایط محیطی را پوشش نمی‌دهد.

‏بازرسی ARYA BS 1.75

‏پیش از استفاده از ARYA BS 1.75 باید بدنۀ اتصال، Male/Female Interface، Tail و Seal کنترل شوند. سپس، اپراتور می‌تواند اتصال را بدون فشار باز و بسته کند تا عملکرد مکانیکی آن مشخص شود. هرگونه گیرکردن یا لقی غیرعادی نیاز به بررسی دارد.

‏ترک یا تغییر شکل شدید می‌تواند قابلیت اطمینان اتصال را کاهش دهد. در چنین شرایطی بهتر است قطعه از سرویس خارج شود.

‏کنترل Male و Female

‏هر دو نیمۀ اتصال باید هندسۀ صحیح خود را حفظ کنند. آسیب قسمت Male ممکن است ورود آن به Female را دشوار کند. از سوی دیگر، تغییر شکل Female نیز می‌تواند مکانیزم قفل را مختل سازد.

‏اعمال نیروی زیاد برای بستن اتصال آسیب‌دیده مناسب نیست. علت گیرکردن باید قبل از استفاده بررسی شود.

‏کنترل Seal

‏اپراتور باید واشر را از نظر ترک، بریدگی یا خشکی بررسی کند. وجود گل و شن نیز ممکن است آب‌بندی را مختل کند. در نتیجه، سطح تماس قبل از اتصال باید تمیز باشد.

‏قطعه جایگزین باید با همین سایز و سیستم BS سازگار باشد. Seal نامناسب می‌تواند باعث نشتی یا سختی در اتصال شود.

‏نحوۀ اتصال

‏ابتدا بخش Male و Female سازگار در موقعیت صحیح قرار می‌گیرند. سپس، مکانیزم قفل درگیر می‌شود و اتصال کامل خواهد شد. اپراتور باید قبل از افزایش فشار از بسته‌شدن صحیح مطمئن شود.

‏اگر Coupling به‌طور طبیعی قفل نمی‌شود، استفاده از نیروی غیرعادی توصیه نمی‌شود. ناسازگاری سایز یا آسیب مکانیکی ممکن است علت مشکل باشد.

‏جداسازی ایمن

‏کوپلینگ نباید هنگام وجود فشار در خط باز شود. ابتدا جریان متوقف می‌شود و فشار باقی‌مانده کاهش پیدا می‌کند. پس از رسیدن خط به وضعیت ایمن، کاربر می‌تواند اتصال را باز کند.

‏این ترتیب خطر حرکت ناگهانی شیلنگ را کاهش می‌دهد. همچنین، خروج کنترل‌نشده آب پرفشار محدود می‌شود.

‏تمیزکاری بعد از عملیات

‏آلودگی می‌تواند روی مکانیزم اتصال و Seal باقی بماند. پاک‌کردن گل و شن به حفظ عملکرد روان کمک می‌کند. علاوه بر این، Tail و بست شیلنگ باید پس از عملیات بررسی شوند.

‏شوینده تهاجمی ممکن است به واشر یا سطح آلومینیوم آسیب برساند. بنابراین، روش توصیه‌شده سازنده باید اولویت داشته باشد.

‏شرایط نگهداری

‏فضای خشک و محافظت‌شده برای انبارکردن کوپلینگ مناسب‌تر است. ابزار سنگین نباید روی قسمت‌های اتصال قرار گیرد. در نتیجه، استفاده از Rack یا محفظۀ مشخص در خودرو یا انبار می‌تواند احتمال آسیب را کاهش دهد.

‏بازرسی دوره‌ای نیز باید در برنامۀ نگهداری قرار گیرد. محیط‌های مرطوب ممکن است کنترل بیشتری نیاز داشته باشند.

‏کنترل خرید ARYA BS 1.75

‏هنگام سفارش ARYA BS 1.75 باید برند ARYA، سیستم BS، سایز 1.75 اینچ و متریال Aluminium در پیش‌فاکتور ذکر شوند. همچنین، Part Number، Working Pressure، Test Pressure، ابعاد، نوع Seal و Standard باید از تأمین‌کننده دریافت شوند. این روش احتمال اختلاط Variant را کاهش می‌دهد.

‏عبارت عمومی «کوپلینگ انگلیسی 1.75 اینچ» برای Tender دقیق کافی نیست. مشخصات فنی باید به‌صورت خط‌به‌خط نوشته شوند.

‏کنترل اصالت و مارکینگ

‏مارکینگ محصول باید با مشخصات سفارش تطابق داشته باشد. برند، سایز و هر کد کارخانه‌ای موجود از موارد مهم کنترل هستند. واحد QC می‌تواند تصویر محصول و مارکینگ را در پرونده خرید ذخیره کند.

‏COC یا Certificate نیز در صورت ارائه باید به همین کالا مربوط باشد. مدارک سایزهای دیگر نباید جایگزین مدرک Variant تحویلی شوند.

‏لینک‌های مرتبط

‏برای مشاهده سایر تجهیزات این گروه می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ و تجهیزات دو طرف نیز باید از نظر سایز، استاندارد و فشار با این مدل سازگار باشند.

‏در پروژه‌های جامع نیز راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین برای بررسی سیستم‌های آب‌رسانی و اطفای حریق قابل استفاده است.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA BS 1.75

‏نوع محصول: British Standard Instantaneous Coupling

‏نوع اتصال: BS / انگلیسی

‏ساختار: Male & Female

‏سایز اسمی: 1.75 اینچ

‏متریال Variant: Aluminium

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏کاربری: اتصال سریع شیلنگ و تجهیزات آتش‌نشانی

‏استاندارد اعلامی خانواده: BS 336 طبق فروشنده تخصصی

‏Part Number: نیازمند تأیید سازنده

‏D1: نیازمند Drawing همین Variant

‏D2: نیازمند Drawing همین Variant

‏W: نیازمند Drawing همین Variant

‏L1: نیازمند Drawing همین Variant

‏L2: نیازمند Drawing همین Variant

‏Pressure Working: نیازمند Datasheet همین سایز

‏Test Pressure: نیازمند Certificate همین Variant

‏آزمون هیدرواستاتیک: مدرک همان محصول دریافت شود

‏نوع Hose Tail: نیازمند تأیید

‏نوع Seal: نیازمند دیتاشیت

‏متریال Seal: نیازمند تأیید

‏Grade آلومینیوم: نیازمند Material Data

‏وزن: نیازمند تأیید

‏سازگاری با سایر BSها: مشروط به استاندارد و تطبیق ابعادی

‏بازرسی پیش از استفاده: ضروری

‏کنترل Male/Female: ضروری

‏کنترل Seal: ضروری

مونتاژ شیلنگ: ضروری

‏جمع‌بندی

‏ARYA BS 1.75 یک کوپلینگ آتش‌نشانی انگلیسی با سایز 1.75 اینچ و بدنۀ Aluminium است که برای اتصال سریع شیلنگ و تجهیزات سازگار با سیستم BS استفاده می‌شود. ساختار Male و Female، سرعت اتصال و امکان استفاده در خطوط آب‌رسانی از ویژگی‌های اصلی این محصول هستند. همچنین، طبق اطلاعات Vendor List، خانوادۀ BS آریاکوپلینگ با الزامات BS 336 مرتبط است.

‏با این حال، برای Variant دقیق ARYA BS 1.75 هنوز Part Number، ابعاد، Pressure Ratings و Test Report مستقل از منبع رسمی تأیید نشده‌اند. در نتیجه، پیش از خرید پروژه‌ای باید این موارد همراه متریال، نوع Seal و Certificate همان محصول در RFQ و مدارک تحویل ثبت و کنترل شوند.
