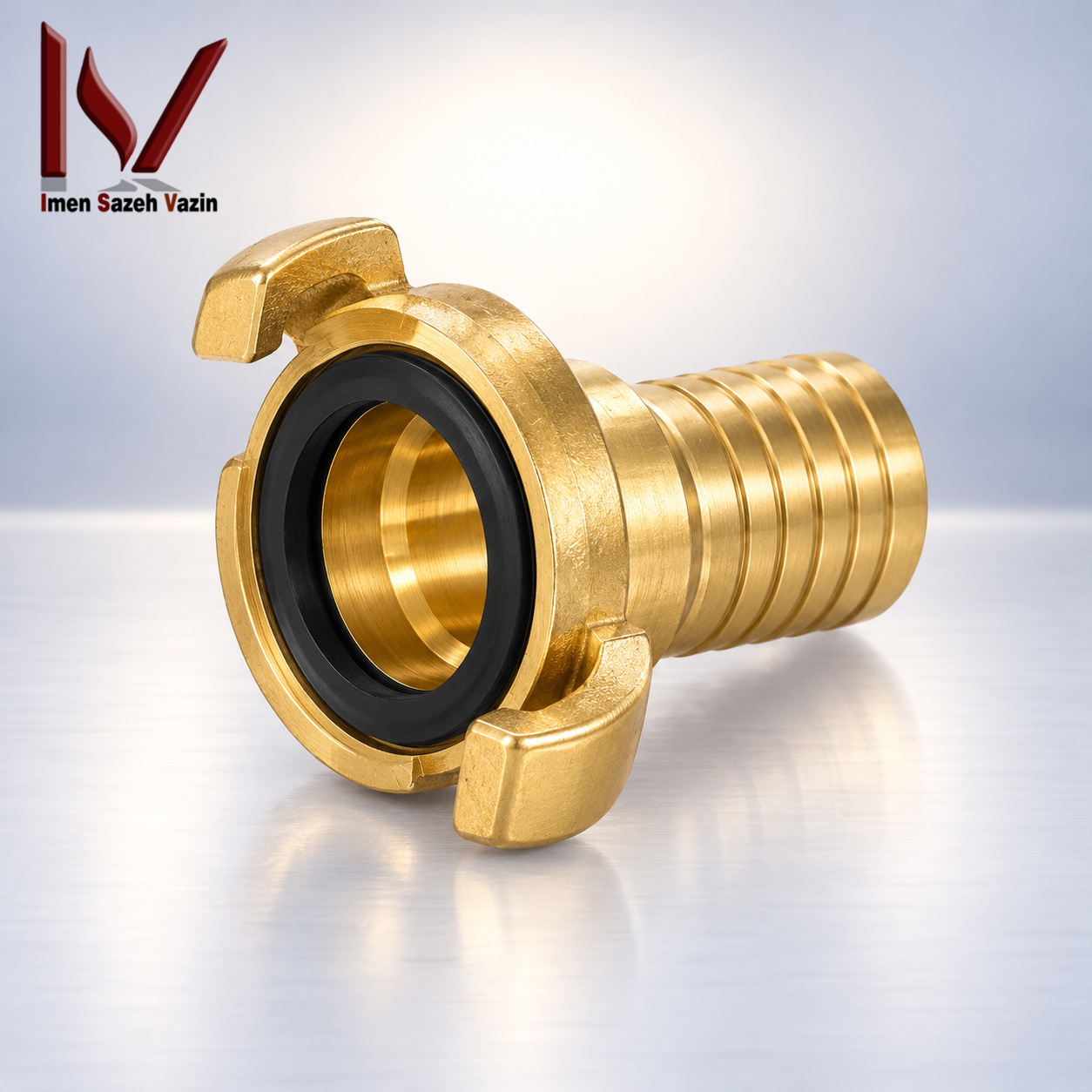

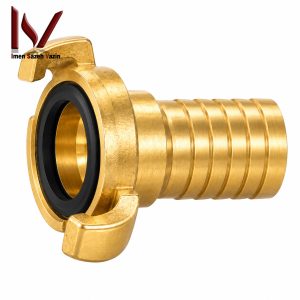

ARYA BS Brass 2.75 | کوپلینگ برنجی آتش‌نشانی 2.75 اینچ

معرفی ARYA BS Brass 2.75

ARYA BS Brass 2.75 یک کوپلینگ آتش‌نشانی انگلیسی از محصولات آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات سازگار با سیستم British Standard Instantaneous Coupling کاربرد دارد. این Variant با سایز 2.75 اینچ و متریال Brass برای خطوط آب‌رسانی آتش‌نشانی قابل استفاده است. علاوه بر این، طراحی Instantaneous Coupling می‌تواند زمان اتصال و جداسازی شیلنگ را در عملیات کاهش دهد.

‏برخلاف STORZ، سیستم BS از دو بخش Male و Female تشکیل می‌شود. در نتیجه، نیمۀ نری و مادگی باید از نظر سایز و هندسۀ مکانیکی با یکدیگر هماهنگ باشند. همین تفاوت هنگام خرید و کنترل Compatibility اهمیت زیادی دارد.

‏کوپلینگ انگلیسی BS چیست؟

‏British Standard Instantaneous Coupling یکی از سیستم‌های اتصال سریع مورد استفاده در تجهیزات آتش‌نشانی است. بخش Male وارد Female می‌شود و مکانیزم مخصوص اتصال را بدون نیاز به رزوه‌کردن چند دور کامل می‌کند. به همین دلیل، اپراتور می‌تواند خط شیلنگ را در زمان کوتاه‌تری آماده کند.

‏عملکرد صحیح این سیستم به تطبیق دقیق دو سمت وابسته است. بنابراین، سایز اسمی به‌تنهایی برای تأیید سازگاری کافی نیست.

‏کاربرد ARYA BS Brass 2.75

‏ARYA BS Brass 2.75 برای اتصال شیلنگ‌های آتش‌نشانی به شیلنگ یا تجهیزات دارای Interface سازگار قابل استفاده است. خطوط انتقال آب، تجهیزات سیار و بعضی سیستم‌های صنعتی می‌توانند از این نوع Coupling استفاده کنند. انتخاب نهایی نیز باید براساس فشار، دبی، نوع شیلنگ و تجهیزات مقصد انجام شود.

‏صنایع نفت، گاز و پتروشیمی از محیط‌های قابل بررسی برای این خانواده هستند. همچنین، سازه‌های ساحلی و فراساحلی می‌توانند به دلیل شرایط خورنده به متریال مقاوم‌تری نیاز داشته باشند.

‏سایز 2.75 اینچ

‏این Variant با سایز 2¾ اینچ معرفی می‌شود. واحد خرید بهتر است هر دو نگارش 2.75 inch و 2¾ inch را در RFQ کنترل کند تا اختلاف روش نوشتن سایز باعث اشتباه نشود. علاوه بر این، ابعاد واقعی Interface باید با تجهیزات موجود تطبیق داده شوند.

‏ذکر عبارت عمومی «کوپلینگ BS» برای سفارش حرفه‌ای کافی نیست. متریال، سایز و نوع سیستم اتصال باید هم‌زمان مشخص شوند.

‏متریال Brass

‏نسخۀ موردنظر این صفحه از Brass یا آلیاژ پایه مس ساخته می‌شود. این گروه از آلیاژها می‌تواند در بسیاری از محیط‌های مرطوب و صنعتی مقاومت خوردگی مناسبی ایجاد کند. به همین علت، مدل Brass برای پروژه‌هایی که دوام سطح اهمیت بیشتری دارد قابل بررسی است.

‏Grade دقیق آلیاژ باید از Material Certificate همان محصول استخراج شود. بنابراین، پروژه‌هایی که ترکیب شیمیایی مشخصی نیاز دارند نباید فقط به واژۀ Brass اکتفا کنند.

‏ابعاد ARYA BS Brass 2.75

‏برای سایز 2¾ اینچ، D1 برابر 70 mm در جدول فنی خانواده ثبت شده است. مقدار D2 برابر 88 mm است و W نیز 188 mm اعلام می‌شود. در ادامه، L1 برابر 65 mm و L2 برابر 197 mm هستند.

‏این ابعاد مربوط به سایز 2.75 اینچ هستند و نباید به مدل‌های 1.5 یا 2.5 اینچ منتقل شوند. Drawing رسمی نیز می‌تواند برای کنترل نهایی Interface استفاده شود.

‏فشار کاری 16 bar

‏Working Pressure اعلامی خانوادۀ BS برابر 16 bar است. مهندس پروژه باید فشار واقعی شبکه را با این Rating تطبیق دهد. افزون بر این، Water Hammer و افزایش‌های لحظه‌ای فشار نیز باید در محاسبۀ سیستم لحاظ شوند.

‏کوپلینگ تنها یکی از اجزای مسیر آب‌رسانی است. شیلنگ، پمپ، شیر و سایر تجهیزات نیز باید Pressure Rating سازگار داشته باشند.

‏فشار آزمون 24 bar

‏Test Pressure این خانواده برابر 24 bar اعلام می‌شود. این عدد با فشار کاری 16 bar تفاوت دارد و نباید به جای آن استفاده شود. بنابراین، دو مقدار Working Pressure و Test Pressure باید جداگانه در Specification ثبت شوند.

‏Test Certificate می‌تواند شرایط واقعی آزمون را مشخص کند. برای خرید پروژه‌ای دریافت همین مدرک ارزش بیشتری دارد.

‏آزمون هیدرواستاتیک تا 100 bar

‏برای خانوادۀ BS آریاکوپلینگ به آزمون هیدرواستاتیک تا فشار 100 bar اشاره می‌شود. با این حال، این عدد مفهوم Working Pressure ندارد. به همین دلیل، نباید مقدار 100 bar در فیلد فشار کاری محصول درج شود.

‏Certificate آزمون باید ماهیت این ادعا را روشن کند. بررسی مدرک در Tender از برداشت نادرست جلوگیری می‌کند.

‏استاندارد BS 336

‏خانوادۀ کوپلینگ‌های انگلیسی آریا بر اساس الزامات BS 336 معرفی می‌شود. این استاندارد یکی از اصلی‌ترین مراجع فنی برای سیستم‌های اتصال انگلیسی آتش‌نشانی محسوب می‌شود. با وجود این، ذکر استاندارد به‌تنهایی جای Documentation پروژه‌ای را نمی‌گیرد.

‏Scope مدرک باید کالای سفارش‌داده‌شده را پوشش دهد. همچنین، Revision مورد قبول کارفرما باید در Tender بررسی شود.

‏ساختار Male و Female

‏کوپلینگ BS از دو بخش نری و مادگی استفاده می‌کند. قسمت Male داخل Female قرار می‌گیرد و مکانیزم Instantaneous اتصال را تکمیل می‌کند. بنابراین، واحد خرید باید مشخص کند سفارش Pair کامل است یا فقط یک سمت اتصال.

‏مدیریت تعداد هر دو بخش اهمیت زیادی دارد. کمبود Male یا Female می‌تواند بخشی از تجهیزات موجود را بلااستفاده کند.

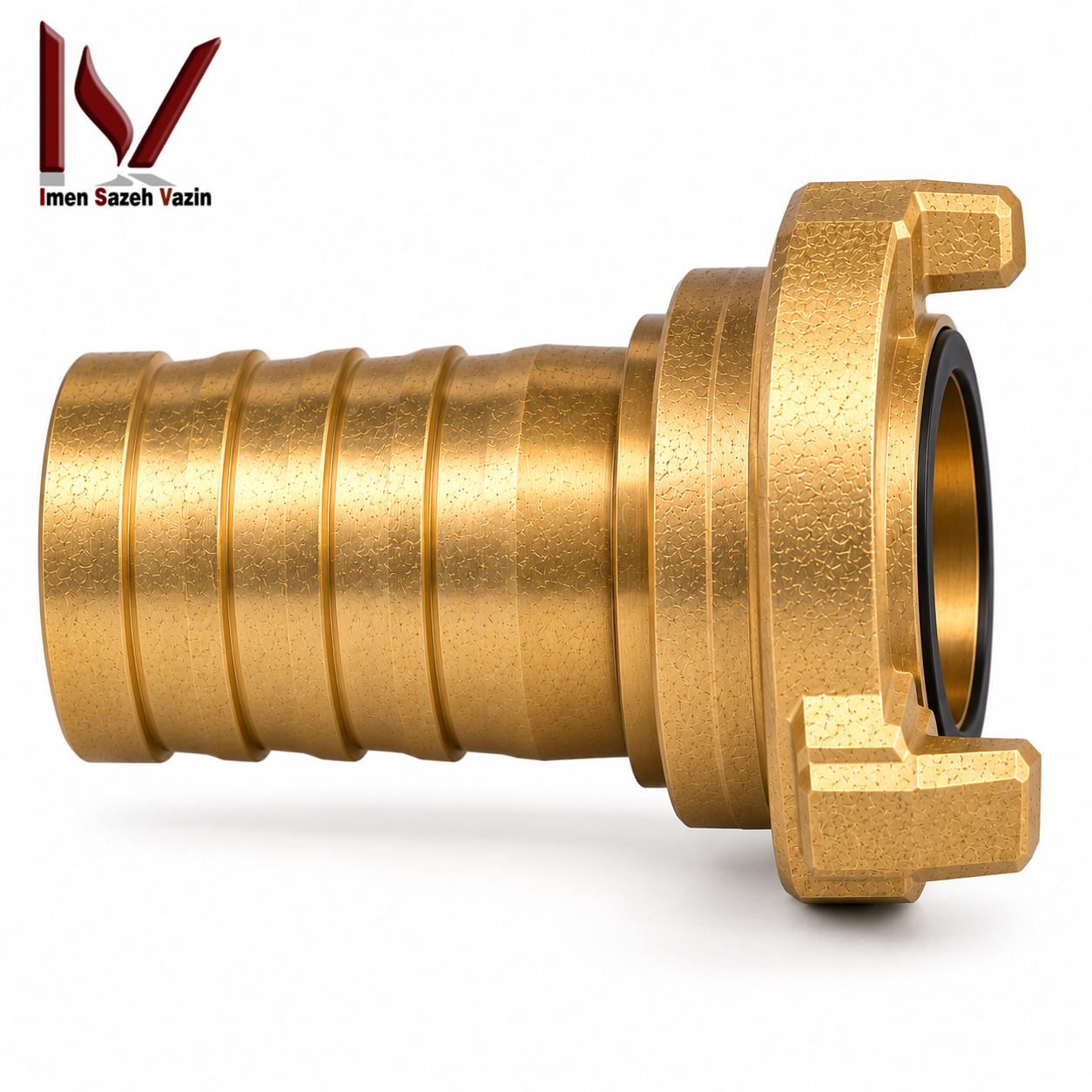

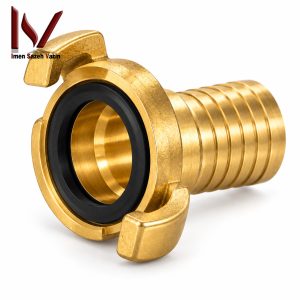

‏Ribbed Tail

‏Hose Tail این خانواده از ساختار Ribbed استفاده می‌کند. برجستگی‌های Tail به مهار بهتر شیلنگ کمک می‌کنند و سطح تماس مناسبی برای مونتاژ ایجاد می‌کنند. البته، نوع Clamp و روش نصب نیز روی استحکام نهایی اثر دارند.

‏بست نامناسب ممکن است باعث حرکت شیلنگ در فشار شود. از این رو، روش مونتاژ باید با Tail و نوع شیلنگ سازگار باشد.

‏واشر V شکل

‏Seal مورد استفاده در سیستم BS ساختار ویژه‌ای دارد. قسمت V شکل در فشار بالاتر باز می‌شود و می‌تواند به افزایش استحکام آب‌بندی کمک کند. علاوه بر این، سختی واشر نقش مهمی در عملکرد آن دارد.

‏واشر بسیار سخت ممکن است در فشار کم آب‌بندی مناسبی ایجاد نکند. در مقابل، Seal بیش از حد نرم می‌تواند در فشار بالا تغییر شکل دهد.

‏سلامت Seal

‏پیش از استفاده باید واشر از نظر ترک، بریدگی و خشکی بررسی شود. ذرات خارجی نیز ممکن است بین سطوح آب‌بندی قرار گیرند و نشتی ایجاد کنند. به همین دلیل، محل Seal باید تمیز باقی بماند.

‏قطعه جایگزین باید با همین ساختار BS سازگار باشد. استفاده از واشر نامتناسب می‌تواند عملکرد اتصال را کاهش دهد.

‏مزیت Brass در محیط خورنده

‏آلیاژ پایه مس می‌تواند برای بسیاری از محیط‌های مرطوب انتخاب مناسبی باشد. شرایط ساحلی، پالایشگاهی و صنعتی گاهی مقاومت خوردگی بیشتری از تجهیزات طلب می‌کنند. در چنین موقعیت‌هایی، نسخۀ Brass قابل بررسی است.

‏البته نوع مادۀ خورنده اهمیت دارد. برخی مواد شیمیایی می‌توانند روی آلیاژ پایه مس اثر متفاوتی ایجاد کنند.

‏کاربرد در صنایع نفت و پتروشیمی

‏اتصالات BS در برخی تأسیسات نفت و پتروشیمی برای خطوط آب آتش‌نشانی استفاده می‌شوند. سرعت اتصال و استحکام مکانیکی از مزایای مهم چنین تجهیزاتی هستند. افزون بر این، نسخۀ Brass می‌تواند در شرایط محیطی سخت‌تر مزیت داشته باشد.

‏Specification کارفرما باید مبنای تصمیم نهایی قرار گیرد. Material Certificate و Test Report نیز در پروژه‌های حساس اهمیت زیادی دارند.

‏کاربرد در محیط ساحلی

‏نمک و رطوبت می‌توانند سرعت خوردگی بعضی فلزات را افزایش دهند. به همین علت، محیط‌های ساحلی نیازمند انتخاب متریال مناسب و نگهداری منظم هستند. نسخۀ Brass می‌تواند برای چنین محیط‌هایی قابل بررسی باشد.

‏تمیزکاری بعد از تماس با آب شور همچنان ضروری است. برنامۀ Inspection نیز باید وضعیت اتصال را در طول سرویس کنترل کند.

‏استفاده در خطوط آب‌رسانی

‏ARYA BS Brass 2.75 برای اتصال سریع شیلنگ در سیستم‌های آب‌رسانی آتش‌نشانی کاربرد دارد. این ساختار می‌تواند زمان افزایش طول خط یا اتصال تجهیزات را کاهش دهد. همچنین، سایز 2.75 اینچ برای سیستم‌هایی که همین قطر Tail را نیاز دارند قابل استفاده است.

‏دبی واقعی فقط از روی سایز اتصال تعیین نمی‌شود. طول شیلنگ، افت فشار، فشار پمپ و تعداد تجهیزات نیز نقش دارند.

‏استفاده با پمپ آتش‌نشانی

‏اگر پمپ دارای Interface سازگار با BS باشد، این کوپلینگ می‌تواند بخشی از مسیر خروجی یا تغذیه باشد. مکانیزم سریع اتصال به اپراتور اجازه می‌دهد خط را در زمان کوتاه‌تری آماده کند. از سوی دیگر، Pressure Rating کل مسیر باید هماهنگ باشد.

‏فشار خروجی پمپ نباید از محدودیت پایین‌دست عبور کند. ضعیف‌ترین جزء سیستم می‌تواند حداکثر فشار عملیاتی را تعیین کند.

‏تفاوت Brass و Aluminium

‏نسخۀ Brass معمولاً از مدل Aluminium سنگین‌تر است، اما می‌تواند در برخی محیط‌های خورنده عملکرد مناسبی ارائه دهد. Aluminium در مقابل مزیت وزن کمتر را دارد. در نتیجه، انتخاب متریال باید براساس محیط و نیازهای عملیاتی انجام شود.

‏هزینۀ خرید نیز می‌تواند متفاوت باشد. علاوه بر آن، کارفرما ممکن است Material Specification خاصی تعیین کند.

‏بازرسی ARYA BS Brass 2.75

‏پیش از استفاده از ARYA BS Brass 2.75 باید بدنه، Male/Female Interface، Tail و Seal بررسی شوند. سپس، اپراتور می‌تواند اتصال را بدون فشار باز و بسته کند تا عملکرد مکانیکی آن را ارزیابی کند. هرگونه لقی یا گیرکردن غیرطبیعی نیاز به بررسی بیشتر دارد.

‏آسیب شدید می‌تواند ایمنی اتصال را کاهش دهد. در چنین شرایطی بهتر است تجهیز موقتاً از سرویس خارج شود.

‏بررسی بخش Male

‏قسمت Male باید شکل صحیح خود را حفظ کند. ضربه یا سایش ممکن است ورود آن به Female را دشوار سازد. همچنین، آسیب سطح تماس می‌تواند روی آب‌بندی اثر بگذارد.

‏اعمال نیروی زیاد برای بستن اتصال معیوب توصیه نمی‌شود. ابتدا علت مشکل باید مشخص شود.

‏وضعیت بخش Female

‏قسمت Female باید فاقد شکستگی یا تغییر شکل شدید باشد. مکانیزم قفل نیز باید بدون گیر کار کند. در صورت مشاهده مشکل، استفاده از اتصال نیاز به بررسی فنی دارد.

‏آلودگی ممکن است حرکت مکانیزم را مختل کند. تمیزکاری مناسب از بروز بسیاری از مشکلات جلوگیری می‌کند.

‏نحوۀ اتصال

‏ابتدا Male و Female سازگار در موقعیت صحیح قرار می‌گیرند. پس از آن، مکانیزم Instantaneous درگیر می‌شود و اتصال کامل خواهد شد. اپراتور باید قبل از افزایش فشار از قفل‌شدن صحیح مطمئن شود.

‏اگر Coupling به شکل طبیعی بسته نمی‌شود، نباید نیروی غیرعادی اعمال کرد. آسیب یا ناسازگاری ابعادی می‌تواند علت باشد.

‏جداسازی ایمن

‏کوپلینگ نباید هنگام وجود فشار در خط باز شود. نخست جریان متوقف می‌شود و سپس فشار باقی‌مانده کاهش پیدا می‌کند. بعد از ایمن‌شدن خط، اپراتور می‌تواند اتصال را جدا کند.

‏این روش خطر حرکت ناگهانی شیلنگ را کاهش می‌دهد. همچنین، احتمال خروج آب پرفشار کمتر خواهد شد.

‏تمیزکاری بعد از عملیات

‏گل، ماسه و ذرات خارجی ممکن است روی Seal یا مکانیزم اتصال باقی بمانند. پاک‌کردن این آلودگی‌ها به حفظ عملکرد روان کمک می‌کند. علاوه بر این، Tail و بست شیلنگ نیز باید بررسی شوند.

‏شویندۀ نامناسب ممکن است به واشر آسیب بزند. بنابراین، روش پیشنهادی سازنده باید در اولویت قرار گیرد.

‏شرایط نگهداری

‏فضای خشک و محافظت‌شده برای نگهداری کوپلینگ مناسب‌تر است. ابزار سنگین نباید روی قسمت‌های Male یا Female قرار گیرد. در نتیجه، استفاده از Rack مناسب می‌تواند آسیب‌های مکانیکی را کاهش دهد.

‏بازرسی دوره‌ای نیز باید در برنامۀ نگهداری وجود داشته باشد. شرایط ساحلی ممکن است به فاصلۀ بازرسی کوتاه‌تری نیاز داشته باشند.

‏کنترل خرید ARYA BS Brass 2.75

‏هنگام سفارش ARYA BS Brass 2.75 باید برند ARYA، سیستم BS، سایز 2.75 اینچ و متریال Brass در پیش‌فاکتور درج شوند. افزون بر این، Working Pressure برابر 16 bar، Test Pressure برابر 24 bar و BS 336 بهتر است در Specification ثبت شوند. ابعاد فنی نیز می‌توانند برای کنترل دقیق‌تر Variant به RFQ اضافه شوند.

‏برای ادعای آزمون هیدرواستاتیک تا 100 bar بهتر است Certificate دریافت شود. Material Certificate نیز Grade واقعی آلیاژ را روشن می‌کند.

‏ابعاد موردنیاز در RFQ

‏بعد D1 این Variant برابر 70 mm است. مقدار D2 برابر 88 mm و عرض W برابر 188 mm ثبت می‌شوند. در ادامه، L1 برابر 65 mm و L2 برابر 197 mm هستند.

‏ثبت این اطلاعات احتمال تحویل سایز اشتباه را کاهش می‌دهد. Drawing رسمی نیز بهتر است در پرونده فنی نگهداری شود.

‏اصالت و مارکینگ

‏مارکینگ محصول باید با سفارش مطابقت داشته باشد. برند، سایز، متریال و کدهای احتمالی تولید از موارد مهم بررسی هستند. واحد QC می‌تواند تصاویر مارکینگ را در مدارک تحویل ثبت کند.

‏COC یا Certificate باید به کالای واقعی مرتبط باشد. مدارک Variant دیگر نباید برای تأیید این محصول استفاده شوند.

‏RFQ و Tender

‏RFQ حرفه‌ای بهتر است عبارت ARYA BS Brass 2.75، سایز 2¾ inch، متریال Brass و BS 336 را به‌طور واضح ذکر کند. سپس Pressure Ratings، ابعاد، Material Certificate و Test Certificate در همان Specification اضافه شوند. به این ترتیب، فروشنده دقیقاً می‌داند چه کالایی باید پیشنهاد دهد.

‏عبارت کلی «کوپلینگ برنجی BS سایز 2.75 اینچ» برای پروژه حساس کافی نیست. اطلاعات باید امکان تطبیق مستقیم کالای تحویلی با سفارش را فراهم کنند.

‏تجهیزات مرتبط

‏برای مشاهده سایر محصولات این گروه می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ، پمپ و تجهیزات مقصد نیز باید از نظر سایز، فشار و Connection Type با این محصول سازگار باشند.

‏برای پروژه‌های جامع نیز راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین قابل بررسی هستند.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA BS Brass 2.75

‏نوع محصول: British Standard Instantaneous Coupling

‏سیستم اتصال: BS / انگلیسی

‏ساختار مکانیکی: Male & Female

‏سایز اسمی: 2.75 اینچ / 2¾ inch

‏متریال Variant: Brass / آلیاژ پایه مس

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏کاربری اصلی: اتصال سریع شیلنگ و تجهیزات آب‌رسانی آتش‌نشانی

‏استاندارد اعلامی: BS 336

‏Working Pressure: 16 bar

‏Test Pressure: 24 bar

‏آزمون هیدرواستاتیک: تا 100 bar برای خانوادۀ BS اعلام شده؛ Certificate مرتبط دریافت شود

‏بعد D1: 70 mm

‏قطر D2: 88 mm

‏عرض W: 188 mm

‏طول L1: 65 mm

‏اندازۀ L2: 197 mm

‏Hose Tail: دارای Ribbed Tail

‏ساختار Seal: واشر مخصوص BS با طراحی V شکل

‏جنس دقیق Seal: باید از Datasheet همان Variant استخراج شود

‏Grade آلیاژ پایه مس: Material Certificate مبنای تأیید قرار گیرد

‏وزن تجهیز: اطلاعات موجود عدد قطعی ارائه نمی‌کنند

‏Part Number اختصاصی: در اطلاعات فعلی تأیید نشده است

‏سازگاری با سایر BSها: مشروط به تطبیق استاندارد و ابعاد

‏بازرسی پیش از استفاده: ضروری

‏وضعیت Male: هندسه و سطح اتصال باید سالم باشند

‏سلامت Female: مکانیزم اتصال باید بدون شکستگی و گیر عمل کند

‏شرایط Seal: واشر باید فاقد ترک، پارگی و تغییر شکل باشد

‏مونتاژ شیلنگ: Tail، شیلنگ و بست باید با یکدیگر سازگار باشند

‏جمع‌بندی

‏ARYA BS Brass 2.75 یک کوپلینگ آتش‌نشانی انگلیسی با سایز 2.75 اینچ و متریال Brass است که برای اتصال سریع شیلنگ و تجهیزات سیستم‌های آب‌رسانی کاربرد دارد. فشار کاری 16 bar، فشار آزمون 24 bar، استاندارد BS 336، ساختار Male/Female، Ribbed Tail و Seal با طراحی V شکل از مشخصات مهم این خانواده هستند. ابعاد همین سایز نیز شامل D1 برابر 70 mm، D2 برابر 88 mm، W برابر 188 mm، L1 برابر 65 mm و L2 برابر 197 mm می‌شوند.

‏نسخۀ Brass می‌تواند برای محیط‌های صنعتی، نفتی، پتروشیمی و ساحلی قابل بررسی باشد؛ به‌ویژه جایی که مقاومت خوردگی اهمیت بیشتری دارد. علاوه بر این، آزمون هیدرواستاتیک تا 100 bar برای خانوادۀ BS اعلام شده است، اما این عدد نباید با Working Pressure برابر 16 bar اشتباه گرفته شود. پیش از سفارش ARYA BS Brass 2.75 برای Tender بهتر است Material Certificate، Test Certificate، BS 336، ابعاد و مشخصات فشار در مدارک خرید و تحویل کنترل شوند.
