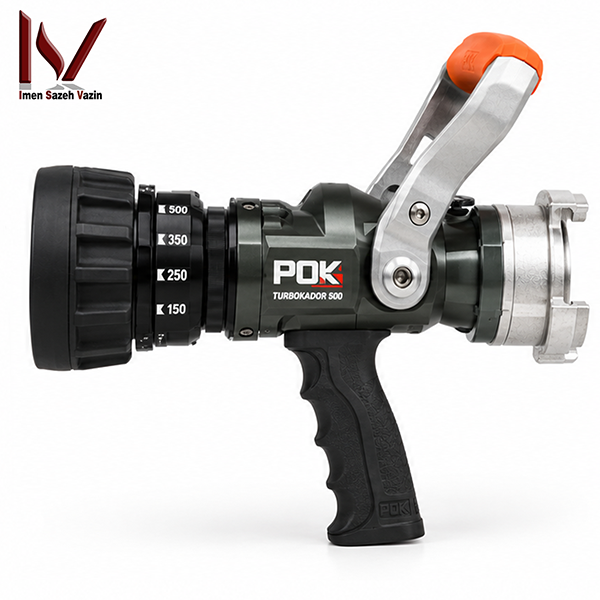

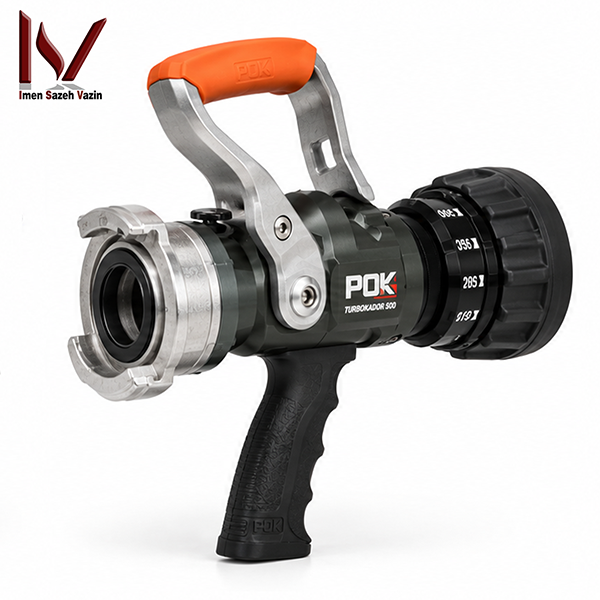

نازل POK Turbokador 500 | نازل آتش‌نشانی تا 500 لیتر بر دقیقه

‏معرفی نازل POK Turbokador 500

‏نازل POK Turbokador 500 یک نازل دستی حرفه‌ای آتش‌نشانی با قابلیت تنظیم دبی و الگوی پاشش است که شرکت فرانسوی POK آن را برای خطوط حمله و عملیات اطفای حریق با دبی بالاتر طراحی می‌کند. این مدل در خانواده Kador قرار دارد و نسخه Turbokador از هد Spinning Teeth برای تولید Water Spray استفاده می‌کند.

‏POK برای Turbokador 500 چندین Configuration رسمی ارائه می‌کند. یکی از شناخته‌شده‌ترین آن‌ها Ref 22466 با دبی‌های 150، 250 و 500 لیتر بر دقیقه است. Variant دیگری مانند Ref 28647 امکان انتخاب 150، 250، 350 و 500 لیتر بر دقیقه را فراهم می‌کند. هر دو در فشار مرجع 6 bar کار می‌کنند.

‏در نتیجه نازل POK Turbokador 500 را نباید یک نازل تک‌دبی در نظر گرفت. آتش‌نشان می‌تواند با Flow Selector مقدار آب خروجی را متناسب با شرایط حریق تغییر دهد و هم‌زمان بین Straight Stream، Attack Spray و Wide-Angle Spray انتخاب کند.

‏بدنه آلومینیومی Hard-Anodised، شیر توپی، Flush Position، Pistol Grip، حلقه‌های دارای Tactile Marking و Pressure Class برابر PN16 از دیگر ویژگی‌های مهم این خانواده هستند.

‏مشخصات و Refهای جاری را می‌توان در کاتالوگ رسمی POK برای خانواده Turbokador 500 و صفحه Variantهای تخصصی Turbokador 500 بررسی کرد.

‏برای مشاهده محصولات مرتبط نیز می‌توان به دسته نازل آتش‌نشانی ISV Kala و تجهیزات آتش‌نشانی و اطفای حریق ISV Kala مراجعه کرد.

‏Turbokador 500 چه نوع نازلی است؟

‏POK این مدل را در گروه Adjustable Flow Rate and Stream Pattern Hand Nozzles قرار می‌دهد.

‏در نتیجه اپراتور می‌تواند هم مقدار آب و هم شکل خروجی آن را کنترل کند.

‏این قابلیت باعث می‌شود یک نازل در چند مرحله مختلف عملیات مورد استفاده قرار گیرد.

‏برای مثال، اپراتور می‌تواند با Flow پایین‌تر عملیات را آغاز کند و در صورت نیاز به Cooling یا Fire Attack قوی‌تر، مقدار Flow را افزایش دهد.

‏عدد 500 در Turbokador 500 چه معنایی دارد؟

‏عدد 500 به کلاس دبی خانواده اشاره می‌کند.

‏Variantهای اصلی این مدل امکان دستیابی به حداکثر 500 L/min در فشار مرجع 6 bar را فراهم می‌کنند.

‏بااین‌حال همه Refهای Turbokador 500 الزاماً Position برابر 500 L/min ندارند.

‏برای مثال Ref 28623 در همان خانواده Flow Settings برابر 60 / 130 / 235 L/min دارد.

‏بنابراین شماره Ref همیشه باید همراه نام مدل بررسی شود.

‏تفاوت Turbokador 500 با Turbokador 150

‏مدل 150 برای Flow Range پایین‌تر طراحی شده است و حداکثر Flow اصلی آن به 150 L/min می‌رسد.

‏Turbokador 500 می‌تواند در Variantهای مربوط تا 500 L/min آب عبور دهد.

‏در نتیجه مدل 500 برای خطوطی مناسب‌تر است که به ظرفیت آب بیشتر نیاز دارند.

‏افزایش Flow همچنین Reaction Force را افزایش می‌دهد؛ بنابراین کنترل نازل و فشار ورودی اهمیت بیشتری پیدا می‌کند.

‏Ref 22466؛ نسخه 150-250-500

‏یکی از مهم‌ترین Configurationهای رسمی نازل POK Turbokador 500 Ref 22466 است.

‏ورودی این مدل DSP DN40 است.

‏سه Position دبی آن عبارت‌اند از:

‏150 L/min.

‏250 L/min.

‏500 L/min.

‏POK این مقادیر را در فشار مرجع 6 bar اعلام می‌کند.

‏Ref 28647؛ چهار دبی قابل انتخاب

‏Ref 28647 گزینه دیگری برای Turbokador 500 است.

‏این نسخه نیز DSP DN40 دارد.

‏Flow Settings آن عبارت‌اند از:

‏150 L/min.

‏250 L/min.

‏350 L/min.

‏500 L/min.

‏وجود Position میانی 350 L/min انعطاف بیشتری برای تنظیم مقدار آب ایجاد می‌کند.

‏Ref 28635

‏Ref 28635 با ورودی DSP DN40 عرضه می‌شود.

‏Flow Settings آن شامل:

‏200 L/min.

‏350 L/min.

‏500 L/min.

‏هستند.

‏بنابراین سازمانی که Flow Pattern عملیاتی 200-350-500 را ترجیح می‌دهد می‌تواند این Ref را بررسی کند.

‏Ref 18992

‏این Configuration دبی‌های 150 و 250 L/min دارد.

‏در نتیجه وجود نام Turbokador 500 لزوماً به معنی وجود Position برابر 500 در هر Ref نیست.

‏این موضوع اهمیت کنترل Ref در خرید را نشان می‌دهد.

‏Ref 28623

‏POK برای Ref 28623 Flow Settings برابر:

‏60 L/min.

‏130 L/min.

‏235 L/min.

‏ثبت می‌کند.

‏این Variant برای نیازهای متفاوت هیدرولیکی طراحی شده و نباید مشخصات Ref 22466 روی آن درج شود.

‏نسخه Storz C/52

‏یکی از نکات مهم خانواده Turbokador 500 وجود Configuration با اتصال Storz C/52 است.

‏Ref 28641.C52 Flow Settings برابر 60 / 120 / 180 / 235 L/min دارد.

‏اگر پروژه از سیستم Storz استفاده می‌کند، این Variant می‌تواند Adapter اضافی را حذف کند.

‏بااین‌حال Ref و Coupling باید پیش از سفارش دقیقاً تأیید شوند.

‏نسخه‌های NST-NH

‏POK برای بازارهایی که از NST-NH استفاده می‌کنند چند Configuration رسمی دارد.

‏این Variantها ورودی Female 1.5″ NST-NH دارند.

‏Flow در آن‌ها برحسب GPM تعریف می‌شود و فشار مرجع معمولاً 100 PSI است.

‏در نتیجه نسخه NST-NH نباید بدون بررسی به نسخه DSP DN40 تبدیل یا جایگزین شود.

‏چرا Ref دقیق اهمیت زیادی دارد؟

‏Ref در محصولات POK فقط یک کد انبار نیست.

‏این شماره می‌تواند Flow Settings، نوع Inlet و Configuration واقعی محصول را مشخص کند.

‏دو نازل با نام Turbokador 500 ممکن است ظاهر بسیار مشابهی داشته باشند اما Flow Selector متفاوتی ارائه کنند.

‏بنابراین Ref باید روی پیش‌فاکتور، RFQ و مدارک خرید درج شود.

‏فشار مرجع 6 بار

‏POK برای نسخه‌های متریک Turbokador 500 معمولاً Flow Rate را در فشار مرجع 6 bar اعلام می‌کند.

‏بنابراین برای مثال 500 L/min مقدار کالیبره‌شده در شرایط Pressure مشخص است.

‏اگر فشار ورودی کاهش پیدا کند، Flow و Range نیز تغییر می‌کنند.

‏در طراحی سیستم باید Pressure Loss شیلنگ، اتصالات، ارتفاع و فشار خروجی پمپ در نظر گرفته شوند.

‏PN16 یعنی چه؟

‏POK برای Turbokador 500 مقدار PN16 را اعلام می‌کند.

‏PN16 با فشار مرجع 6 bar تفاوت دارد.

‏6 bar برای Performance Rating و Flow Calibration استفاده می‌شود.

‏در مقابل PN16 Pressure Class نامی ساختاری نازل را مشخص می‌کند.

‏بنابراین این دو عدد نباید در متن فنی جایگزین یکدیگر شوند.

‏تنظیم دبی با Indexed Ring

‏POK از Indexed Flow Ring برای تغییر دبی استفاده می‌کند.

‏اپراتور حلقه را روی Position مشخص قرار می‌دهد و Flow کالیبره‌شده موردنظر را انتخاب می‌کند.

‏این روش نسبت به یک نازل Fixed Flow انعطاف بیشتری ایجاد می‌کند.

‏تعداد Positionها و مقدار هر Position به Ref بستگی دارند.

‏Tactile Marker برای حداکثر دبی

‏POK روی Flow Selector از Tactile Marker استفاده می‌کند.

‏این نشانه موقعیت Maximum Flow را مشخص می‌کند.

‏در شرایط دود، تاریکی یا زمانی که آتش‌نشان دستکش ضخیم پوشیده است، این ویژگی می‌تواند تشخیص Position را ساده‌تر کند.

‏سه الگوی اصلی پاشش

‏نازل POK Turbokador 500 امکان انتخاب سه Stream Pattern اصلی را فراهم می‌کند.

‏Straight Stream برای جریان متمرکزتر.

‏Attack یا Flashover Spray برای اسپری محدودتر و تاکتیکی.

‏Wide-Angle Spray برای پاشش گسترده.

‏اپراتور با چرخاندن Head Ring میان این Patternها حرکت می‌کند.

‏Straight Stream

‏در Straight Stream آب به شکل متمرکزتر از نازل خارج می‌شود.

‏این حالت معمولاً بیشترین Range را نسبت به Fog گسترده فراهم می‌کند.

‏در عملیات Exterior Attack یا زمانی که دسترسی مستقیم محدود است، این مشخصه می‌تواند اهمیت داشته باشد.

‏برد واقعی به Flow، Pressure، باد و زاویه نازل بستگی دارد.

‏Attack Spray

‏Attack Spray یک Pattern میانی ایجاد می‌کند.

‏این حالت نسبت به Straight Stream سطح بیشتری را پوشش می‌دهد، اما نسبت به Wide-Angle Spray متمرکزتر باقی می‌ماند.

‏کاربرد دقیق آن باید با تاکتیک و آموزش عملیاتی سازمان هماهنگ شود.

‏Wide-Angle Spray

‏در Wide-Angle Spray قطرات آب در یک مخروط گسترده‌تر پخش می‌شوند.

‏این حالت می‌تواند برای Cooling و برخی تاکتیک‌های محافظتی کاربرد داشته باشد.

‏POK روی خانواده Kador زاویه شاخص نزدیک به 130° را برای Wide Pattern نشان می‌دهد.

‏زاویه 30 درجه

‏زاویه حدود 30° یکی از Positionهای شاخص Spray در خانواده Kador است.

‏این Pattern نسبت به Wide Spray تمرکز بیشتری دارد.

‏Head Ring دارای نشانه‌های قابل لمس است تا تشخیص Position برای اپراتور آسان‌تر شود.

‏هد Spinning Teeth

‏ویژگی اصلی مدل Turbokador، Spinning Teeth است.

‏این بخش هنگام تشکیل Fog به توزیع قطرات آب کمک می‌کند.

‏حرکت Teeth باعث تولید Spray یکنواخت‌تر می‌شود.

‏POK همین ویژگی را یکی از تفاوت‌های Turbokador با Debikador و Magikador می‌داند.

‏تفاوت Turbokador با Debikador

‏Debikador از Cut Teeth استفاده می‌کند.

‏Turbokador از Spinning Teeth بهره می‌برد.

‏اگرچه بدنه و بعضی Flow Rangeها می‌توانند مشابه باشند، نوع Head Diffuser یکسان نیست.

‏بنابراین Refهای Debikador نباید به صفحه Turbokador منتقل شوند.

‏تفاوت Turbokador با Magikador

‏Magikador از Molded Rubber Teeth استفاده می‌کند.

‏در مقابل Turbokador هد چرخان دارد.

‏این تفاوت در ساختار Diffuser باعث می‌شود سه خانواده محصول با نام‌های مستقل عرضه شوند.

‏Ball Valve

‏POK برای Turbokador 500 از Ball Valve استفاده می‌کند.

‏Operating Handle شیر را باز یا بسته می‌کند.

‏این ساختار امکان کنترل سریع آب را فراهم می‌کند.

‏Handle باید پیش از استفاده از نظر حرکت روان و بسته‌شدن کامل بررسی شود.

‏Flush Position

‏Turbokador 500 دارای Flush Position است.

‏این Position برای کمک به خروج ذرات و آلودگی احتمالی از مسیر داخلی نازل استفاده می‌شود.

‏اگر Spray Pattern یا Flow به دلیل گرفتگی مختل شد، اپراتور می‌تواند مطابق دستورالعمل سازنده از Flush استفاده کند.

‏Flush یک Position بهره‌برداری عادی برای اطفا نیست.

‏بدنه آلومینیومی

‏POK بدنه این خانواده را از Aluminum Alloy تولید می‌کند.

‏این ماده ترکیب مناسبی از وزن و مقاومت مکانیکی ایجاد می‌کند.

‏برای یک Hand Nozzle با Flow تا 500 L/min، کنترل وزن اهمیت زیادی دارد.

‏Hard Anodisation

‏سطح آلومینیومی Hard Anodised است.

‏این فرآیند مقاومت سطح را در برابر خوردگی و سایش افزایش می‌دهد.

‏در عملیات آتش‌نشانی که تجهیزات با آب، رطوبت و ضربه مواجه می‌شوند، این ویژگی اهمیت عملی دارد.

‏وزن Turbokador 500

‏بسیاری از Variantهای متریک DSP DN40 در مدل استاندارد حدود 2.5 kg وزن دارند.

‏نسخه‌های Female NST-NH حدود 2.4 kg ثبت شده‌اند.

‏بعضی Variantهای تخصصی یا Premium ممکن است وزن متفاوتی داشته باشند.

‏در نتیجه وزن نهایی باید با Ref دقیق کنترل شود.

‏ابعاد

‏برای بسیاری از Configurationهای DSP DN40، ابعاد حدود 312 × 126 × 266 mm ثبت شده است.

‏نسخه‌های Female NST-NH معمولاً حدود 290 × 126 × 266 mm هستند.

‏ابعاد Variantهای تخصصی ممکن است کمی تفاوت داشته باشند.

‏Pistol Grip

‏POK یک Pistol Grip برای کنترل بهتر نازل در نظر می‌گیرد.

‏این Grip به اپراتور کمک می‌کند جهت و واکنش نازل را مدیریت کند.

‏در دبی‌های بالا، مهار مناسب نازل اهمیت بیشتری نسبت به مدل‌های کم‌دبی دارد.

‏Swivel Inlet

‏خانواده Kador قابلیت Swivel Inlet دارد.

‏این ویژگی می‌تواند از انتقال پیچش Hose به دست اپراتور جلوگیری کند.

‏بااین‌حال Connection Type همچنان باید با Ref سفارش کنترل شود.

‏نیروی عکس‌العمل نازل

‏هرچه دبی و سرعت خروج آب افزایش پیدا کنند، Reaction Force نیز بیشتر می‌شود.

‏در Position 500 L/min کنترل صحیح نازل اهمیت ویژه‌ای دارد.

‏اپراتور باید وضعیت استقرار، فشار خط و نیروی انسانی مناسب را در نظر بگیرد.

‏استفاده ایمن فقط به Specification خود نازل وابسته نیست و آموزش عملیاتی نیز اهمیت دارد.

‏Foam Attachment

‏POK امکان نصب Foam Attachment را روی Turbokador 500 فراهم می‌کند.

‏برای Low Expansion Foam Attachment، Ref 09297 در کاتالوگ ذکر شده است.

‏برای Medium Expansion Foam Attachment نیز Ref 09713 وجود دارد.

‏این تجهیزات Accessory محسوب می‌شوند و به‌صورت خودکار همراه همه نازل‌ها عرضه نمی‌شوند.

‏آیا Turbokador 500 نازل فوم است؟

‏خود مدل استاندارد یک Combination Water Nozzle است.

‏با نصب Foam Attachment سازگار می‌توان قابلیت کاربرد فوم را توسعه داد.

‏نوع فوم، Induction System و شرایط عملیاتی باید با طراحی سیستم هماهنگ شوند.

‏نسخه ECO و Premium

‏POK خانواده 500 L/min را در نسخه‌های ECO و Premium ارائه می‌کند.

‏این عنوان‌ها نباید بدون Ref مشخص در مشخصات خرید استفاده شوند.

‏جزئیات Head، Body و Configuration باید با Ref کارخانه مطابقت داشته باشند.

‏در RFQ بهتر است Ref رسمی به جای اتکا به عبارت ECO یا Premium درج شود.

‏نسخه Stainless Steel Spinning Teeth

‏کاتالوگ فعلی POK Variantی از Turbokador 500 با Stainless Steel Spinning Teeth نشان می‌دهد.

‏این نسخه ویژگی مقاومت و دوام بیشتری برای Head ارائه می‌کند.

‏بااین‌حال نباید Stainless Steel بودن Teeth را به تمام Turbokador 500ها تعمیم داد.

‏Material Head باید از Ref سفارش تأیید شود.

‏نسخه مخصوص حریق الکتریکی

‏POK یک Variant تخصصی Turbokador 500 برای Electrical Fires ارائه می‌کند.

‏این مدل از High Voltage Diffuser مخصوص استفاده می‌کند.

‏یکی از Refهای آن 41105 است که DSP DN40 و Flow Settings برابر 150 / 250 / 500 L/min دارد.

‏این Variant از نسخه عمومی جداست و نباید ویژگی Electrical Fire به تمام Turbokador 500ها نسبت داده شود.

‏چرا High Voltage Variant باید جدا کنترل شود؟

‏Fog Pattern عادی به‌تنهایی اثبات نمی‌کند که یک نازل برای کار روی تجهیزات برقدار مناسب است.

‏POK برای این کاربرد Diffuser مخصوص معرفی می‌کند.

‏بنابراین اگر پروژه Electrical Fire Application دارد، Ref و مدارک همان Variant باید صریحاً درخواست شوند.

‏استاندارد EN 15182-2

‏POK Turbokador 500 را مطابق EN 15182-2 معرفی می‌کند.

‏این استاندارد به Combination Branchpipes با Pressure Class برابر PN16 مربوط است.

‏نسخه جاری منتشرشده EN 15182-2:2019 در DIN Media است.

‏این استاندارد الزامات عملکرد و ایمنی نازل‌های دستی آتش‌نشانی در این گروه را پوشش می‌دهد.

‏وضعیت نسخه 2026 استاندارد

‏در سال 2026 نسخه جدید prEN 15182-2:2026 منتشر شده است.

‏بااین‌حال این سند در حال حاضر Draft Standard است.

‏بنابراین برای صفحه فعلی محصول، نسخه 2019 همچنان مرجع Current منتشرشده محسوب می‌شود.

‏پس از نهایی‌شدن Revision جدید باید وضعیت استاندارد صفحه دوباره بررسی شود.

‏کاربرد در خطوط حمله

‏دبی تا 500 L/min باعث می‌شود نازل POK Turbokador 500 برای خطوط حمله حرفه‌ای گزینه قابل بررسی باشد.

‏اپراتور می‌تواند Flow را براساس Fire Load و ظرفیت Water Supply تنظیم کند.

‏وجود چند Position از مصرف غیرضروری آب در شرایطی که حداکثر Flow لازم نیست جلوگیری می‌کند.

‏کاربرد در حریق صنعتی

‏در محیط صنعتی ممکن است Fire Load و Heat Release Rate بالاتر باشند.

‏Flow بالاتر Turbokador 500 می‌تواند در چنین سناریوهایی نسبت به مدل 150 ظرفیت بیشتری ایجاد کند.

‏بااین‌حال انتخاب نازل باید با Pump Capacity، Hose Diameter، Pressure Loss و Strategy عملیات هماهنگ شود.

‏کاربرد در Cooling

‏Fog Pattern قابلیت توزیع آب روی سطح وسیع‌تر را فراهم می‌کند.

‏این حالت می‌تواند در Cooling محیط یا بعضی سطوح کاربرد داشته باشد.

‏مقدار Flow و Spray Angle باید براساس وضعیت واقعی حریق انتخاب شوند.

‏انتخاب شیلنگ مناسب

‏Flow تا 500 L/min نیازمند خط شیلنگ مناسب است.

‏قطر شیلنگ، طول خط و Coupling روی افت فشار اثر مستقیم دارند.

‏اگر Hose کوچک یا طولانی باشد، ممکن است فشار موردنیاز در ورودی نازل تأمین نشود.

‏بنابراین انتخاب Turbokador 500 باید هم‌زمان با بررسی Hydraulic Performance خط انجام شود.

‏تفاوت Turbokador 500 با Turbokador 750

‏مدل 750 برای Flow Range بالاتر طراحی شده است.

‏Turbokador 500 در Variantهای اصلی تا 500 L/min کار می‌کند.

‏مدل 750 می‌تواند تا 750 L/min برسد و معمولاً Connection و وزن بیشتری نیز دارد.

‏بنابراین 500 و 750 دو Product Family مستقل هستند و فقط Variant سایز محسوب نمی‌شوند.

‏کنترل خرید

‏نام برند باید POK باشد.

‏مدل باید Turbokador 500 باشد.

‏Ref کارخانه روی پیش‌فاکتور درج شود.

‏نوع Inlet با سیستم پروژه تطبیق داده شود.

‏اگر Ref 22466 سفارش شده، Flow باید 150 / 250 / 500 L/min باشد ؛ ‏اگر Ref 28647 سفارش شده، Flow باید 150 / 250 / 350 / 500 L/min باشد.

‏اگر Ref 28635 سفارش شده، Flow باید 200 / 350 / 500 L/min باشد.

‏Flow Selector روی محصول با Ref تطبیق داده شود.

‏Reference Pressure نسخه متریک 6 bar کنترل شود.

‏PN16 در مدارک بررسی شود.

‏هد Turbokador باید Spinning Teeth باشد.

‏نوع Material هد در صورت اهمیت پروژه با Ref تأیید شود.

‏Ball Valve بررسی شود.

‏Operating Handle باید سالم باشد.

‏Flush Position کنترل شود.

‏Pistol Grip بررسی شود.

‏Swivel Inlet و Coupling با سفارش تطبیق داده شوند.

‏اگر Foam Attachment سفارش شده، Ref لوازم جانبی نیز درج شود.

‏اگر Electrical Fire Variant لازم است، Ref مخصوص High Voltage درخواست شود.

‏در پروژه‌های قراردادی، Compliance با EN 15182-2 بررسی شود.

‏بازرسی قبل از استفاده

‏بدنه از نظر ترک، ضربه و تغییر شکل بررسی شود.

‏Spinning Teeth باید سالم و آزاد باشند.

‏Flow Selector باید بین Positionهای مشخص حرکت کند.

‏Pattern Ring نباید گیر داشته باشد.

‏Operating Handle باید روان کار کند.

‏Ball Valve باید کامل باز و بسته شود.

‏Pistol Grip نباید لقی یا شکستگی داشته باشد.

‏Coupling و Seal نیز کنترل شوند.

‏کنترل هنگام فشاردهی

‏فشار خط به‌آرامی افزایش پیدا کند.

‏محل اتصال از نظر Leak بررسی شود.

‏Flow Selector در Position مناسب قرار گیرد.

‏اپراتور Reaction Force را قبل از انتخاب Maximum Flow در نظر بگیرد.

‏Spray Pattern باید پایدار و یکنواخت باشد.

‏بازرسی Spinning Teeth

‏Spinning Teeth بخش مهمی از عملکرد Fog هستند.

‏رسوب، ذرات یا ضربه می‌توانند حرکت آن‌ها را مختل کنند.

‏پس از عملیات در آب آلوده، Head باید تمیز شود.

‏اگر Teeth شکسته یا تغییر شکل داده‌اند، نازل قبل از بازگشت به سرویس بررسی شود.

‏Flush بعد از آلودگی

‏اگر ذرات وارد مسیر داخلی شده‌اند، Flush Position می‌تواند برای پاک‌سازی مسیر کمک کند.

‏پس از Flush، عملکرد Flow و Pattern دوباره کنترل شود.

‏گرفتگی مکرر می‌تواند نشانه کیفیت نامناسب Water Supply یا آلودگی خط باشد.

‏تمیزکاری و نگهداری

‏بعد از عملیات، بدنه با روش مناسب تمیز شود.

‏Salt Water یا Water Contamination باید از روی تجهیزات پاک شود.

‏Flow Ring، Head Ring و Handle از نظر حرکت صحیح بررسی شوند.

‏از اعمال Lubricant یا Chemical ناسازگار بدون دستورالعمل سازنده خودداری شود.

‏چه زمانی نازل از سرویس خارج شود؟

‏ترک بدنه نیازمند بررسی تخصصی است.

‏Ball Valve معیوب نباید وارد عملیات شود.

‏Flow Selector که Position را حفظ نمی‌کند باید سرویس شود.

‏Spinning Teeth آسیب‌دیده می‌توانند Pattern را مختل کنند.

‏نشتی غیرعادی از Body یا Inlet نیز نیازمند تعمیر است.

‏Coupling آسیب‌دیده باید پیش از استفاده اصلاح یا تعویض شود.

‏محدودیت‌های ایمنی

‏500 L/min حداکثر Flow برخی Variantهاست؛ همه Refها Flow Range یکسان ندارند.

‏6 bar فشار مرجع Flow است و با PN16 تفاوت دارد.

‏نوع Inlet باید از روی Ref تعیین شود.

‏نسخه عمومی Turbokador 500 نباید بدون Ref مخصوص برای Electrical Fire معرفی شود.

‏Foam Attachment یک Accessory جداگانه است.

‏Stainless Steel Spinning Teeth به همه Variantها تعمیم داده نشود.

‏Dimensions و Weight به Ref بستگی دارند.

‏عملکرد واقعی به Pressure Supply، Hose، Coupling و شرایط عملیاتی وابسته است.

‏مشخصات Turbokador 150 یا 750 نباید به مدل 500 منتقل شوند.

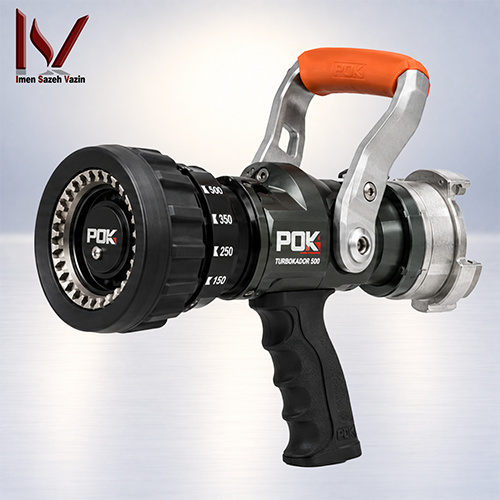

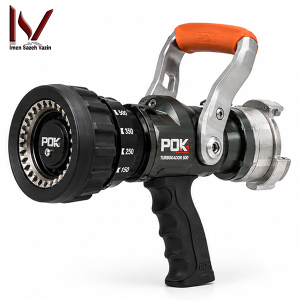

‏مشخصات فنی نازل POK Turbokador 500

‏برند: POK

‏سازنده: POK SAS

‏کشور برند: France / فرانسه

‏مدل: Turbokador 500

‏نوع محصول: Adjustable Flow Rate and Stream Pattern Hand Nozzle

‏حداکثر Flow خانواده در Variantهای اصلی: 500 L/min

‏Pressure Class: PN16

‏Reference / Working Pressure نسخه‌های متریک: 6 bar

‏نوع Valve: Ball Valve

‏Opening / Shutoff: Operating Handle

‏Flush Position: دارد

‏جنس بدنه: Aluminium Alloy

‏Surface Treatment: Hard Anodisation

‏نوع

نوع بدنه استاندارد: Profile

‏نوع Head: Turbo / Spinning Teeth

‏Pistol Grip: Single

‏Flow Selection: Indexed Ring

‏Tactile Maximum Flow Marker: دارد

‏Pattern Selection: Indexed Head Ring با Tactile Marking

‏Stream Pattern: Straight Str&lt>

eam

‏Stream Pattern: Attack / Flashover Sp>

ray

‏Stream Pattern: Wi

de-Angle Sp

ray

‏زاویه‌های شاخص Spray: حدود 30° و 130°

‏Swivel Inlet: در Configurationهای مربوط

‏Ref 22466: DSP DN40، 150 / 250 / 500 L/min؛ Ref 28647: DSP DN40، 150 / 250 / 350 / 500 L

/min؛ Ref 28635: DSP DN40، 200 / 350 / 500 L/

min

‏Ref 18992: DSP DN40، 150 / 250 L/min؛ Ref 28623: DSP DN40، 60 / 130 / 235 L/min

؛ Ref 28641.C52: Storz C/52، 60 / 120 / 180 / 235 L/

min

‏Ref 13720: Female 1.5″ NST-NH، 30 /

60 / 95 GPM؛ Ref 13721: Female 1.5″ NST-NH، 60 / 95 / 125

GPM

‏Ref 13722: Female 1.5″ NST-NH، 30 / 60 /

95 / 125 GPM؛ Ref 18485: Female 1.5″ NST-NH، 40 / 60 / 95 / 125

GPM

‏Reference Pressure نسخه NST-NH: 100 PSI

‏ابعاد بسیاری از نسخه‌های DSP DN40: حدود 312 × 126 × 266 mm

‏وزن بسیاری از نسخه‌های DSP DN40: حدود 2.5 kg

‏ابعاد نسخه‌های NST-NH: حدود 290 × 126 × 266 mm

‏وزن نسخه‌های NST-NH: حدود 2.4 kg

‏Low Expansion Foam Attachment: Ref 09297

‏Medium Expansion Foam Attachment: Ref 09713

‏Electrical Fire Variant: موجود به‌صورت Configuration تخصصی<p>‏Electrical Fire Ref نمونه: 41105<p>‏Electrical Fire Flow Ref 41105: 150 / 250 / 500 L/min

‏High Voltage Diffuser: فقط در Variant مربوط

‏استاندارد اعلامی سازنده: EN 15182-2

‏نسخه Current منتشرشده: EN 15182-2:2019

‏نسخه 2026: Draft

‏Grade: A

‏جمع‌بندی نازل POK Turbokador 500

‏نازل POK Turbokador 500 یک نازل دستی حرفه‌ای با Flow و Stream Pattern قابل تنظیم است که POK آن را با بدنه آلومینیومی Hard-Anodised، شیر توپی، Flush Position، Pistol Grip، هد Spinning Teeth و Pressure Class برابر PN16 تولید می‌کند. Variantهای اصلی این خانواده در فشار مرجع 6 bar می‌توانند تا 500 لیتر بر دقیقه دبی ارائه کنند.

‏یکی از مهم‌ترین مزیت‌های نازل POK Turbokador 500 تنوع Configuration است. برای مثال Ref 22466 دبی‌های 150-250-500 L/min دارد، درحالی‌که Ref 28647 چهار Position برابر 150-250-350-500 L/min ارائه می‌کند. علاوه بر این، POK نسخه‌های DSP، Storz و NST-NH و همچنین Variant تخصصی Electrical Fire را عرضه می‌کند.

‏پیش از خرید نازل POK Turbokador 500 باید Ref، نوع Inlet، Flow Settings، Pressure، Coupling Compatibility، نوع Head و لوازم جانبی موردنیاز در RFQ مشخص شوند. این کنترل مانع ترکیب مشخصات Refهای مختلف می‌شود و کمک می‌کند نازل دقیقاً با شیلنگ، پمپ و نیاز عملیاتی پروژه هماهنگ باشد.
