شیلنگ ARYA 1.5 اینچ | شیلنگ تاشونده آتش‌نشانی آریا

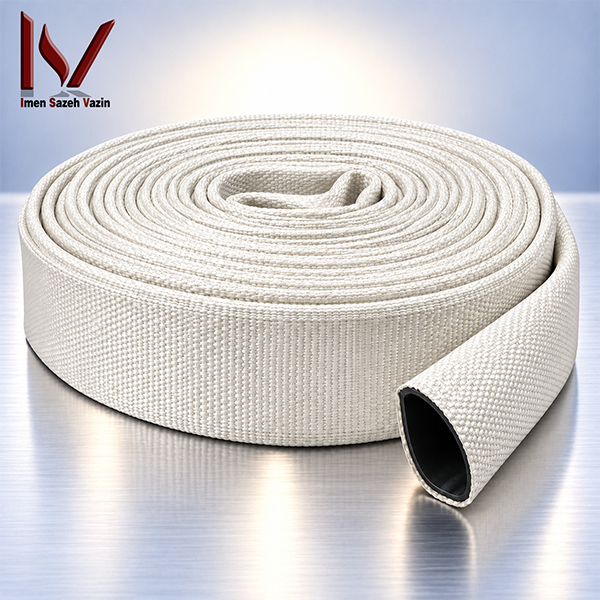

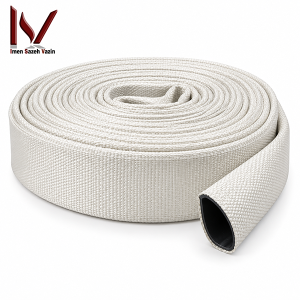

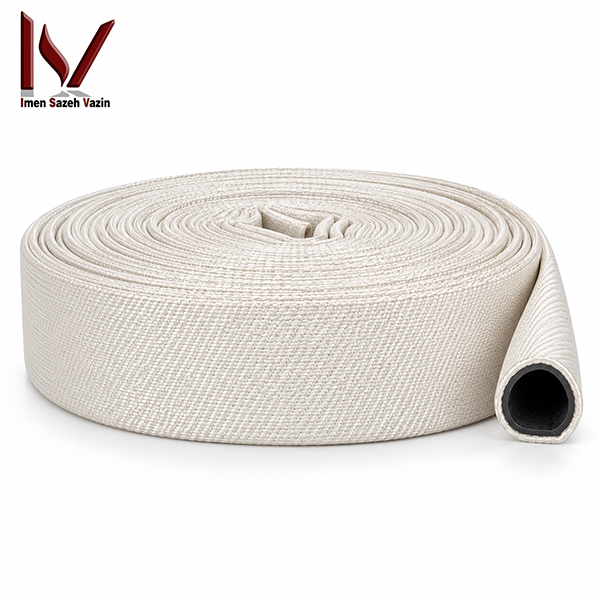

‏معرفی شیلنگ ARYA 1.5 تاشونده آتش‌نشانی

شیلنگ ARYA 1.5 یک شیلنگ تخت و تاشونده برای انتقال آب در خطوط اطفای حریق است. آریاکوپلینگ این خانواده را برای کاربردهای آتش‌نشانی و انتقال آب عرضه می‌کند و ساختار انعطاف‌پذیر آن اجازه می‌دهد شیلنگ پس از تخلیه آب حالت تخت پیدا کند. در نتیجه، کاربر فضای کمتری برای حمل و نگهداری نیاز دارد و می‌تواند طول مناسبی از شیلنگ را در تجهیزات عملیاتی یا سیستم شیلنگی قرار دهد.

انتخاب شیلنگ ARYA 1.5 فقط به قطر ۱.۵ اینچ محدود نمی‌شود. فشار شبکه، طول مسیر، دبی موردنیاز، نوع نازل، نوع کوپلینگ و شرایط محل استفاده نیز مستقیماً روی عملکرد خط اثر دارند. به همین دلیل، یک انتخاب حرفه‌ای باید شیلنگ را همراه با سایر اجزای مسیر آب بررسی کند، نه به‌عنوان یک قطعه مستقل.

‏جدول مشخصات فنی شیلنگ ARYA 1.5

‏شیلنگ تاشونده آتش‌نشانی چگونه کار می‌کند؟

وقتی داخل شیلنگ آب وجود ندارد، ساختار انعطاف‌پذیر بدنه اجازه می‌دهد دو طرف آن روی یکدیگر قرار بگیرند و شیلنگ حالت تقریباً تخت پیدا کند. این ویژگی تفاوت مهمی میان شیلنگ تاشونده و شیلنگ نیمه‌سخت هوزریل ایجاد می‌کند.

پس از ورود آب، فشار داخلی مقطع شیلنگ را باز می‌کند و مسیر لازم برای عبور جریان شکل می‌گیرد. الیاف تقویت‌کننده نیز در برابر نیروی ناشی از فشار داخلی مقاومت ایجاد می‌کنند و به بدنه کمک می‌کنند شکل عملیاتی خود را حفظ کند.

این طراحی برای عملیات آتش‌نشانی اهمیت زیادی دارد. نیروهای عملیاتی می‌توانند طول مناسبی از شیلنگ را با حجم نسبتاً کم حمل کنند و پس از پایان عملیات نیز آن را جمع کنند.

‏ساختار بدنه و اهمیت لایه تقویت‌کننده

شیلنگ آتش‌نشانی فقط یک لوله انعطاف‌پذیر ساده نیست. فشار داخلی آب تمایل دارد قطر شیلنگ را افزایش دهد و هم‌زمان نیروی کششی زیادی به دیواره وارد کند.

به همین دلیل، سازنده از ساختار تقویت‌شده با فیبر مصنوعی استفاده می‌کند. این بخش در کنار لایه لاستیکی داخلی، مجموعه‌ای ایجاد می‌کند که هم انعطاف مناسبی دارد و هم فشار عملیاتی را تحمل می‌کند.

الیاف تقویت‌کننده هنگام کشیدن شیلنگ روی زمین یا تغییر مسیر نیز اهمیت دارند. با این حال، هیچ ساختاری نیاز به استفاده صحیح را از بین نمی‌برد. تماس با لبه تیز، کشیدن شدید روی سطوح زبر و خم‌کردن نامناسب می‌تواند به مرور به شیلنگ آسیب بزند.

‏فشار کاری شیلنگ ARYA 1.5 چقدر است؟

شیلنگ ARYA 1.5 فشار کاری ۱۲ بار دارد. فشار کاری همان عددی است که بیشترین اهمیت را برای بهره‌برداری عادی دارد و مهندس باید شرایط واقعی شبکه را با آن مقایسه کند.

فشار روی پلاک پمپ لزوماً همان فشاری نیست که شیلنگ دریافت می‌کند. اختلاف ارتفاع، افت فشار لوله‌ها، شیرها و سایر تجهیزات می‌تواند مقدار فشار را تغییر دهد.

از سوی دیگر، تغییر سریع جریان ممکن است فشارهای گذرا ایجاد کند. بنابراین طراح سیستم باید تمام شرایط قابل انتظار شبکه را بررسی کند و تنها به یک فشار اسمی تکیه نکند.

‏تفاوت فشار کاری، فشار آزمون و فشار ترکیدگی

فشار کاری، فشار آزمون و فشار ترکیدگی سه مفهوم مستقل هستند؛ فشار کاری این شیلنگ ۱۲ بار است و به شرایط عادی بهره‌برداری مربوط می‌شود.

فشار آزمون ۲۴ بار شرایطی را نشان می‌دهد که برای بررسی مقاومت محصول در Test به کار می‌رود. این عدد به معنی مجاز بودن کار دائمی در فشار ۲۴ بار نیست.

حداقل فشار ترکیدگی نیز ۴۵ بار اعلام می‌شود. این مقدار مقاومت نهایی شیلنگ را در آزمون مربوط نشان می‌دهد، نه فشار قابل استفاده در عملیات.

بنابراین عبارت «تحمل فشار ۴۵ بار» بدون توضیح می‌تواند برداشت نادرستی ایجاد کند. در مشخصات حرفه‌ای همیشه باید هر سه عدد جداگانه درج شوند.

‏سایز ۱.۵ اینچ چه اثری روی عملکرد دارد؟

قطر شیلنگ بر مقدار جریان، سرعت آب و افت فشار اثر مستقیم دارد. سایز کوچک‌تر معمولاً حمل آسان‌تری فراهم می‌کند، اما در دبی یکسان می‌تواند افت فشار بیشتری ایجاد کند.

به همین دلیل، انتخاب قطر نباید فقط بر اساس فضای موجود در فایرباکس یا وزن شیلنگ انجام گیرد.

اگر پروژه به دبی بالا یا طول زیاد نیاز دارد، محاسبات هیدرولیکی اهمیت بیشتری پیدا می‌کنند. طراح باید بررسی کند که قطر ۱.۵ اینچ در شرایط واقعی بتواند جریان موردنیاز را با فشار باقیمانده کافی به نازل برساند.

‏افت فشار در شیلنگ ARYA 1.5

در شیلنگ ARYA 1.5 آب هنگام حرکت با سطح داخلی اصطکاک دارد و بخشی از فشار خود را در طول مسیر از دست می‌دهد. هرچه طول شیلنگ بیشتر شود یا جریان افزایش پیدا کند، اثر این افت فشار نیز بیشتر می‌شود.

قطر داخلی، طول، دبی، شرایط سطح داخلی، اتصالات و اختلاف ارتفاع همگی روی این پدیده اثر دارند.

بنابراین ممکن است فشار در ابتدای شیلنگ مناسب باشد، اما در نازل فشار کافی باقی نماند. در خطوط حساس، محاسبه هیدرولیکی باید این موضوع را قبل از انتخاب قطعی شیلنگ مشخص کند.

‏استانداردهای مرتبط با شیلنگ ARYA 1.5

آریاکوپلینگ استاندارد BS EN 14540 را برای این خانواده مطرح می‌کند. این مرجع به شیلنگ‌های تخت غیرتراوا در سیستم‌های ثابت اطفای حریق ارتباط دارد.

همچنین BS EN 671-2 به سیستم‌های ثابت دارای شیلنگ تخت می‌پردازد. در چنین سیستمی فقط خود شیلنگ اهمیت ندارد؛ شیر، نازل، اتصال و مجموعه تجهیزات نیز باید عملکرد هماهنگی داشته باشند.

استاندارد BS 6391 نیز به شیلنگ‌های تخت و Hose Assemblyهای آتش‌نشانی ارتباط دارد.

در خرید مناقصه‌ای باید میان «مطابق الزامات استاندارد»، «Tested»، «Certified» و «دارای Certificate شخص ثالث» تفاوت قائل شد. اگر اسناد مناقصه گواهینامه می‌خواهند، واحد خرید باید مدرک اصلی و Scope آن را بررسی کند.

‏استاندارد BS EN 14540 چه مفهومی دارد؟

استاندارد BS EN 14540 الزامات و روش‌های آزمون برای گروه مشخصی از شیلنگ‌های تخت غیرتراوا را در بر می‌گیرد.

این مرجع روی مشخصات عملکردی شیلنگ تمرکز دارد و موضوعاتی مانند فشار، عملکرد در دماهای مختلف و ویژگی‌های مرتبط با ساختار را پوشش می‌دهد.

وجود نام استاندارد در اطلاعات سازنده یک نکته فنی مهم است، اما برای مناقصه‌ای که Certification مستقل مطالبه می‌کند کافی نیست. در آن شرایط، خریدار باید مدرک همان مدل و سایز را دریافت کند.

‏نقش BS EN 671-2 در انتخاب سیستم

استاندارد BS EN 671-2 نگاه سیستمی‌تری دارد و به مجموعه Hose System دارای شیلنگ تخت می‌پردازد.

این موضوع یک نکته کاربردی مهم دارد: حتی بهترین شیلنگ نیز همراه با شیر نامناسب، نازل ناسازگار یا اتصال معیوب نمی‌تواند عملکرد مطلوب سیستم را تضمین کند.

بنابراین در پروژه‌های ساختمانی، انتخاب شیلنگ باید بخشی از بررسی کل سیستم باشد.

‏اتصال STORZ و سازگاری با شیلنگ

در بسیاری از خطوط آتش‌نشانی از کوپلینگ STORZ استفاده می‌کنند. این سیستم اتصال سریع به کاربر اجازه می‌دهد دو نیمه سازگار را بدون چند دور پیچاندن رزوه به هم متصل کند.

برای سایز موردنظر می‌توان کوپلینگ STORZ آریا ۱.۵ اینچ مدل CO 1500 را در ISV Kala بررسی کرد.

با این حال، سایز یکسان به‌تنهایی سازگاری قطعی ایجاد نمی‌کند. قطر قسمت شیلنگ‌خور، روش بست، ابعاد اتصال و فشار مجاز باید با شیلنگ هماهنگ باشند.

مونتاژ نادرست می‌تواند نشتی ایجاد کند یا باعث حرکت شیلنگ روی Tail شود. بنابراین بهتر است کوپلینگ و شیلنگ را به‌صورت یک Assembly هماهنگ انتخاب کرد.

‏تفاوت کوپلینگ STORZ و اتصال BS

اتصالات STORZ و BS ساختار یکسانی ندارند. در نتیجه نوشتن عبارت «کوپلینگ ۱.۵ اینچ» روی سفارش برای انتخاب دقیق کافی نیست.

اگر پروژه از سیستم اتصال BS استفاده می‌کند، کوپلینگ برنجی ARYA BS سایز ۱.۵ اینچ یکی از گزینه‌های مرتبط برای بررسی است.

واحد خرید باید نوع Interface، جنس اتصال، نوع بخش شیلنگ‌خور و شرایط فشار را در سفارش مشخص کند.

این دقت در شرایط اضطراری اهمیت بیشتری پیدا می‌کند؛ زیرا دو تجهیز با سایز نامی یکسان لزوماً به یکدیگر متصل نمی‌شوند.

‏انتخاب نازل مناسب برای شیلنگ

نازل نیز باید با شیلنگ، اتصال و شرایط هیدرولیکی شبکه هماهنگی داشته باشد.

دبی نازل مستقیماً روی مقدار جریان داخل شیلنگ اثر می‌گذارد. افزایش دبی می‌تواند افت فشار را افزایش دهد و فشار باقی‌مانده در نازل را کاهش دهد.

همچنین فشار بیش از حد ممکن است نیروی عکس‌العمل نازل را بالا ببرد و کنترل آن را دشوار کند.

بنابراین انتخاب نازل صرفاً بر اساس سایز ورودی تصمیم مناسبی نیست. نوع اتصال، فشار موردنیاز و دبی نیز باید بررسی شوند.

‏بازه دمای کاری و شرایط حرارتی

آریاکوپلینگ برای این خانواده بازه دمای کاربرد منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد را اعلام می‌کند.

این محدوده برای انبار، محیط صنعتی، مناطق سرد و محل‌هایی که شیلنگ در معرض گرما قرار می‌گیرد اهمیت دارد.

سازنده همچنین عملکرد کوتاه‌مدت در دمای ۱۲۰ درجه سانتی‌گراد به مدت ۱۲۰ ثانیه را در اطلاعات محصول ذکر می‌کند.

این عدد با دمای کاری دائمی تفاوت دارد. بنابراین نباید از آن برای معرفی شیلنگ به‌عنوان محصول مناسب کارکرد مداوم در ۱۲۰ درجه استفاده کرد.

‏مقاومت محیطی و دوام بدنه

شیلنگ آتش‌نشانی هنگام عملیات ممکن است با نور خورشید، رطوبت، زمین خشن، گردوغبار و آلودگی محیطی تماس داشته باشد.

سازنده برای این خانواده مقاومت در برابر رطوبت، پرتو فرابنفش، ازن، اکسیداسیون و سایش را مطرح می‌کند.

این ویژگی‌ها به دوام شیلنگ کمک می‌کنند، اما نگهداری صحیح همچنان ضرورت دارد.

برای مثال، مقاومت در برابر UV به معنی مناسب‌بودن رهاکردن دائمی شیلنگ زیر تابش شدید خورشید نیست.

‏مقاومت شیمیایی؛ یک نکته مهم

آریاکوپلینگ به مقاومت این خانواده در برابر برخی بخارات اسیدی و قلیایی اشاره می‌کند.

با این حال، این ویژگی به معنی مناسب‌بودن محصول برای انتقال اسید یا مواد شیمیایی خورنده نیست.

سازگاری شیمیایی به نوع ماده، غلظت، دما، زمان تماس و جنس دقیق الاستومر وابسته است.

اگر پروژه چنین خطری دارد، خریدار باید تأییدیه اختصاصی سازنده را دریافت کند و از انتقال مشخصات شیلنگ‌های تخصصی ضداسید به این مدل خودداری کند.

‏کاربردهای شیلنگ ARYA 1.5

شیلنگ ARYA 1.5 برای خطوط انتقال آب اطفای حریق، سامانه‌های دارای شیلنگ تخت، هوزرک‌ها و برخی کاربردهای عملیاتی قابل بررسی است.

ساختار تاشونده به نیروهای عملیاتی اجازه می‌دهد شیلنگ را پس از تخلیه آب با حجم کمتری جمع کنند. این ویژگی در خودروهای آتش‌نشانی، تجهیزات عملیاتی و فضاهای محدود کاربرد زیادی دارد.

برای بررسی سایر تجهیزات موردنیاز خط می‌توان به تجهیزات آتش‌نشانی و اطفای حریق ISV Kala مراجعه کرد.

از سوی دیگر، برای بررسی اطلاعات سازنده، وب‌سایت رسمی آریاکوپلینگ مرجع خارجی مناسب این محصول است.

‏تفاوت شیلنگ تخت با شیلنگ هوزریل

شیلنگ نیمه‌سخت هوزریل بدون آب نیز مقطع تقریباً گرد خود را حفظ می‌کند.

در مقابل، شیلنگ تخت بعد از تخلیه آب روی خود می‌خوابد و برای استفاده باید مسیر مناسبی برای بازشدن داشته باشد.

این تفاوت روی روش کار اپراتور، نوع قرقره، فضای نگهداری و حتی نحوه طراحی سیستم اثر دارد.

بنابراین یک شیلنگ تخت ۱.۵ اینچ نباید فقط به دلیل سایز مشابه، جای شیلنگ نیمه‌سخت همان قطر قرار گیرد.

‏اثر پیچ‌خوردگی روی جریان آب

پیچ‌خوردگی شدید می‌تواند مقطع عبور آب را محدود کند.

در چنین شرایطی افت فشار افزایش پیدا می‌کند و نازل ممکن است جریان یا فشار کافی دریافت نکند.

علاوه بر این، خم شدید می‌تواند تنش موضعی به بدنه شیلنگ یا محل اتصال وارد کند.

اپراتور باید قبل از بازکردن کامل شیر، مسیر شیلنگ را کنترل کند و خم‌های شدید را برطرف سازد.

‏بازرسی قبل از هر استفاده

پیش از فشارگیری، تمام طول شیلنگ باید بررسی شود.

بریدگی، پارگی الیاف، ساییدگی شدید، آثار سوختگی، تغییر شکل و آسیب محل اتصال از موارد مهم هستند.

محل اتصال شیلنگ به کوپلینگ نیز باید استحکام کافی داشته باشد. Tail نباید داخل شیلنگ حرکت کند و بست نباید شکستگی یا شل‌شدگی نشان دهد.

واشر و سطوح اتصال را نیز کنترل کنید تا آلودگی یا خرابی باعث نشتی نشود.

‏نگهداری بعد از عملیات

پس از پایان عملیات، ابتدا آب داخل شیلنگ را تخلیه کنید.

سپس آلودگی سطحی را پاک کنید و اجازه دهید بدنه پیش از نگهداری طولانی خشک شود.

شیلنگ را روی اجسام نوک‌تیز یا کنار مواد ناسازگار نگهداری نکنید.

همچنین بهتر است از ایجاد فشار دائمی روی یک نقطه و نگهداری طولانی در شرایط حرارتی نامناسب جلوگیری شود.

‏چه زمانی شیلنگ نیاز به بررسی دقیق‌تر دارد؟

پارگی الیاف، بریدگی عمیق، نشتی موضعی، آسیب حرارتی و جداشدگی لایه‌ها از نشانه‌های مهم هستند.

اگر آسیب در نزدیکی کوپلینگ قرار دارد، تنها تعویض بست همیشه مشکل را حل نمی‌کند. قسمت آسیب‌دیده بدنه نیز باید ارزیابی شود.

همچنین هرگونه تغییر غیرعادی در شکل شیلنگ هنگام فشارگیری می‌تواند نیاز به بررسی فنی ایجاد کند.

‏محدودیت‌های مهم شیلنگ

فشار ترکیدگی ۴۵ بار به معنی فشار کاری ۴۵ بار نیست.

فشار آزمون ۲۴ بار نیز مجوز بهره‌برداری دائمی در این فشار را ایجاد نمی‌کند.

مقاومت در برابر برخی بخارات شیمیایی، شیلنگ را به محصول عمومی انتقال مواد خورنده تبدیل نمی‌کند.

سایز ۱.۵ اینچ نیز سازگاری هر اتصال یا نازل ۱.۵ اینچی را تضمین نمی‌کند.

همچنین نام یک استاندارد روی صفحه محصول به‌تنهایی Certificate شخص ثالث را اثبات نمی‌کند.

‏راهنمای خرید شیلنگ ARYA 1.5

هنگام سفارش شیلنگ ARYA 1.5 بهتر است فقط عبارت «شیلنگ برزنتی آریا ۱.۵ اینچ» روی درخواست خرید درج نشود.

شرح فنی خرید باید نوع شیلنگ، قطر، طول، فشار کاری، فشار آزمون، حداقل فشار ترکیدگی و نوع اتصال موردنیاز را مشخص کند.

اگر پروژه اتصال STORZ نیاز دارد، مشخصات Interface را صریح بنویسید. برای اتصال BS نیز نوع کوپلینگ و جنس آن باید روشن باشد.

همچنین اگر پروژه Certificate یا Test Report خاصی می‌خواهد، این مدارک باید قبل از ثبت سفارش نهایی مطالبه شوند.

در پروژه‌ای که نوع لایه داخلی اهمیت دارد، خریدار باید جنس دقیق الاستومر را از دیتاشیت همان Variant کنترل کند.

‏کنترل کالا هنگام تحویل

پس از تحویل، برند، سایز، طول و وضعیت ظاهری را با سفارش تطبیق دهید.

مارکینگ شیلنگ نیز باید خوانا و با مدارک خرید هماهنگ باشد.

اگر فروشنده کوپلینگ را از قبل نصب کرده است، نوع اتصال، Tail، بست و کیفیت مونتاژ را بررسی کنید.

در پروژه‌های دارای الزامات استاندارد، مدرک ارائه‌شده باید واقعاً به همان خانواده یا Variant مربوط باشد.

‏مشخصات فنی

برند: آریا / ARYA

سازنده: آریاکوپلینگ

نوع محصول: شیلنگ تخت تاشونده آتش‌نشانی

نام فنی: Lay-flat Fire Hose

سایز محصول: ۱.۵ اینچ

فشار کاری: ۱۲ بار

فشار آزمون: ۲۴ بار

حداقل فشار ترکیدگی: ۴۵ بار

محدوده دمای کاربرد: منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد

آزمون حرارتی اعلامی: ۱۲۰ درجه سانتی‌گراد به مدت ۱۲۰ ثانیه

ساختار کلی: لاستیک همراه با فیبر مصنوعی تقویت‌کننده

نوع دقیق الاستومر: نیازمند تأیید همان Variant

طول: بر اساس سفارش و محصول تحویلی

مقاومت محیطی اعلامی: رطوبت، پرتو فرابنفش، ازن و اکسیداسیون

مقاومت مکانیکی اعلامی: سایش و پیچ‌خوردگی

اتصال قابل بررسی: STORZ یا اتصال متناسب با پروژه

استاندارد مرتبط: BS EN 14540؛ استاندارد سیستم شیلنگی: BS EN 671-2

استاندارد مرتبط دیگر: BS 6391

کاربرد اصلی: انتقال آب در خطوط اطفای حریق

مدرک شخص ثالث: در صورت الزام پروژه جداگانه کنترل شود

‏جمع‌بندی

شیلنگ ARYA 1.5 یک شیلنگ تخت و تاشونده برای انتقال آب در سیستم‌ها و خطوط عملیاتی اطفای حریق است. فشار کاری ۱۲ بار، فشار آزمون ۲۴ بار و حداقل فشار ترکیدگی ۴۵ بار از مهم‌ترین مشخصات این خانواده محسوب می‌شوند. ساختار کم‌حجم، قابلیت جمع‌شدن بعد از تخلیه آب و امکان تجهیز با کوپلینگ مناسب نیز استفاده از آن را در بسیاری از خطوط آتش‌نشانی منطقی می‌کند. با این حال، خریدار باید پیش از سفارش طول، فشار شبکه، دبی، نوع نازل، نوع اتصال، Variant دقیق و مدارک موردنیاز پروژه را کنترل کند تا شیلنگ ARYA 1.5 به‌عنوان بخشی هماهنگ از کل سیستم اطفای حریق انتخاب شود.
