ARYA Brass Suction 4 | کوپلینگ مکش برنجی 4 اینچ

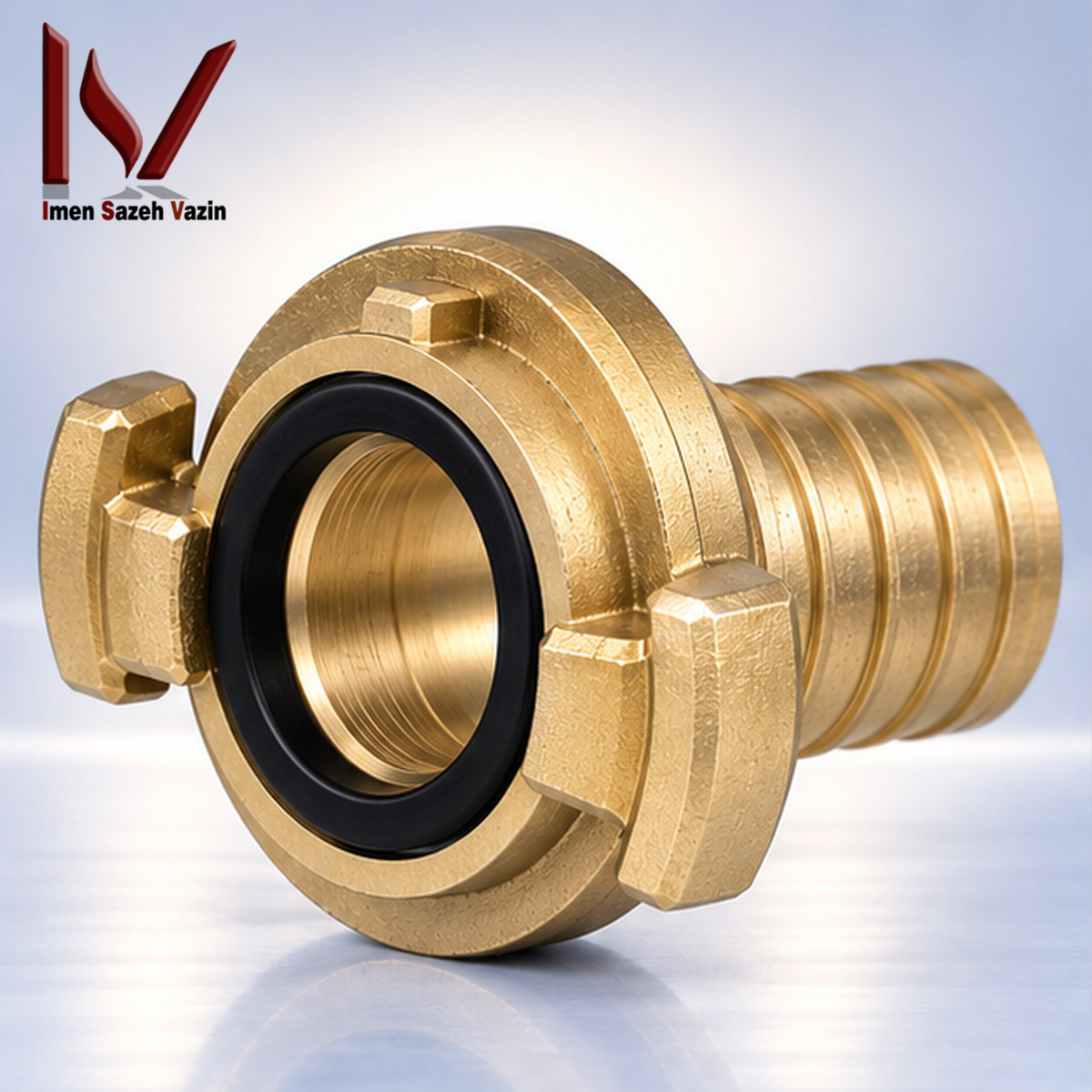

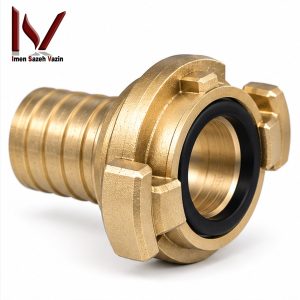

معرفی ARYA Brass Suction 4

ARYA Brass Suction 4 یک کوپلینگ مکش آتش‌نشانی از خانوادۀ اتصالات انگلیسی آریاکوپلینگ است که برای اتصال شیلنگ و تجهیزات در سمت مکش سیستم آب‌رسانی کاربرد دارد. Variant موردنظر با سایز 4 اینچ و متریال Brass یا آلیاژ پایه مس عرضه می‌شود. علاوه بر این، طراحی رزوه‌ای مخصوص Suction Coupling باعث می‌شود این محصول از کوپلینگ‌های شیلنگ‌خور سریع BS تفاوت عملکردی مهمی داشته باشد.

‏در بخش مکش، پمپ آب را از منبع به سمت ورودی خود هدایت می‌کند. به همین دلیل، اتصال باید علاوه بر استحکام مکانیکی، آب‌بندی مناسبی ایجاد کند تا ورود هوا به خط محدود شود. آریاکوپلینگ برای این خانواده از رزوه گرد و درشت، واشر مخصوص مکش و بازوهای باز و بست استفاده می‌کند.

‏کوپلینگ مکش چیست؟

‏کوپلینگ مکش یا Suction Coupling رابطی است که شیلنگ مکش را به پمپ یا سایر تجهیزات مرتبط متصل می‌کند. این اتصال معمولاً در سمت ورودی پمپ قرار می‌گیرد و باید شرایط خلأ یا فشار منفی نسبی داخل خط را تحمل کند. ورود هوا از محل اتصال می‌تواند عملکرد مکش را مختل کند.

‏به همین دلیل، کیفیت Seal در این گروه اهمیت بیشتری نسبت به بسیاری از اتصالات معمولی دارد. طراحی صحیح رزوه نیز باید اجازه دهد اپراتور اتصال بزرگ را سریع و مطمئن باز یا بسته کند.

‏کاربرد ARYA Brass Suction 4

‏ARYA Brass Suction 4 برای خطوط مکشی مناسب است که آب را از مخزن، تانکر، استخر ذخیره یا منبع دیگر به سمت پمپ منتقل می‌کنند. قطر 4 اینچ این Variant باید با شیلنگ، ورودی پمپ و سایر اجزای مسیر تطبیق داشته باشد. انتخاب نهایی نیز به ظرفیت پمپ و طراحی هیدرولیکی سیستم وابسته است.

‏صنایع نفت، گاز و پتروشیمی می‌توانند از جمله حوزه‌های قابل بررسی برای این نوع اتصال باشند. سازه‌های ساحلی و تأسیسات صنعتی نیز ممکن است به کوپلینگ مکش مقاوم در برابر شرایط محیطی نیاز داشته باشند.

‏سایز 4 اینچ

‏سایز اسمی این Variant برابر 4 inch است. بنابراین، واحد خرید باید عبارت 4 inch را به‌طور دقیق در RFQ، پیش‌فاکتور و سفارش نهایی ثبت کند. ابعاد رزوه، Tail و طول کلی محصول نیز بهتر است از Drawing همان Variant دریافت شوند.

‏ثبت عبارت کلی «کوپلینگ مکش» برای خرید حرفه‌ای کافی نیست. سایز، متریال، استاندارد و نوع اتصال باید هم‌زمان در اسناد خرید مشخص باشند.

‏بدنۀ Brass

‏نسخۀ موردنظر Vendor List با عنوان Brass عرضه می‌شود و کاتالوگ آریاکوپلینگ نیز قابلیت تولید Suction Coupling با آلیاژ پایه مس را اعلام می‌کند. این گروه از آلیاژها در بسیاری از محیط‌های مرطوب و صنعتی مقاومت خوردگی مناسبی ایجاد می‌کنند. به همین دلیل، نسخۀ برنجی می‌تواند برای شرایط سخت‌تر محیطی قابل بررسی باشد.

‏Grade دقیق آلیاژ پایه مس در اطلاعات عمومی موجود مشخص نشده است. اگر پروژه ترکیب شیمیایی یا Grade معینی نیاز دارد، Material Certificate همان محصول باید مبنای تصمیم قرار گیرد.

‏تفاوت Brass و Aluminium

‏مدل Brass معمولاً نسبت به Variant آلومینیومی وزن بیشتری دارد. در مقابل، آلیاژ پایه مس می‌تواند در برخی محیط‌های خورنده مزیت ایجاد کند. Aluminium نیز به دلیل وزن کمتر برای خطوط سیار و جابه‌جایی مکرر مناسب‌تر است.

‏بنابراین، انتخاب میان این دو متریال فقط به قیمت وابسته نیست. وزن، محیط، شرایط خوردگی، الزامات کارفرما و نوع کاربری باید هم‌زمان بررسی شوند.

‏تفاوت کوپلینگ مکش و کوپلینگ BS معمولی

‏کوپلینگ شیلنگ‌خور BS معمولی از ساختار Instantaneous Male/Female استفاده می‌کند. ARYA Brass Suction 4 در مقابل یک اتصال رزوه‌ای مخصوص سمت مکش است. در نتیجه، این دو محصول نباید فقط به دلیل قرارگرفتن در خانوادۀ BS جایگزین یکدیگر در نظر گرفته شوند.

‏نوع وظیفۀ آن‌ها نیز متفاوت است. Suction Coupling باید اتصال مطمئن و آب‌بندی مناسب در ورودی پمپ ایجاد کند.

‏رزوه گرد و درشت

‏رزوه اتصال در خانوادۀ Suction Coupling آریا به شکل گرد و درشت طراحی می‌شود. چنین ساختاری می‌تواند باز و بسته‌کردن یک کوپلینگ بزرگ را آسان‌تر کند و تعداد چرخش لازم را کاهش دهد. علاوه بر این، فرم درشت رزوه برای شرایط عملیاتی مناسب‌تر است.

‏سطح Thread باید پیش از مونتاژ تمیز باشد. گل، شن یا ضربه می‌توانند حرکت طبیعی رزوه را مختل کنند.

‏چرا رزوه گرد برای مکش مناسب است؟

‏اتصالات مکش معمولاً ابعاد و وزن بیشتری نسبت به کوپلینگ‌های شیلنگ‌خور کوچک دارند. رزوه گرد درشت امکان درگیری سریع‌تر دو بخش را فراهم می‌کند و کار اپراتور را ساده‌تر می‌سازد. این ساختار همچنین در محیط عملیاتی تحمل مناسبی در برابر آلودگی دارد.

‏با این حال، رزوه آسیب‌دیده نباید با اعمال نیروی زیاد بسته شود. Cross Thread می‌تواند اتصال را معیوب کند.

‏بازوهای باز و بست

‏آریاکوپلینگ برای هر دو بخش نری و مادگی این خانواده بازوهایی در نظر می‌گیرد. این Armها به اپراتور کمک می‌کنند گشتاور لازم برای باز یا بسته‌کردن اتصال را اعمال کند. در نتیجه، نیازی به گرفتن مستقیم بدنه و چرخاندن آن با نیروی زیاد وجود ندارد.

‏سلامت بازوها باید قبل از عملیات کنترل شود. خم‌شدگی، ترک یا شکستگی می‌تواند استفاده صحیح از اتصال را دشوار کند.

‏واشر مخصوص مکش

‏ARYA Brass Suction 4 از Seal مخصوص Suction Coupling استفاده می‌کند. آریاکوپلینگ جنس این واشر را لاستیک طبیعی اعلام می‌کند. وظیفۀ اصلی آن ایجاد سطح آب‌بندی مناسب و کمک به جلوگیری از ورود هوا به اتصال است.

‏خشکی، ترک یا تغییر شکل Seal می‌تواند عملکرد مکش را تحت تأثیر قرار دهد. بنابراین، بررسی واشر قبل از راه‌اندازی اهمیت زیادی دارد.

‏اهمیت جلوگیری از ورود هوا

‏پمپ آتش‌نشانی برای مکش پایدار به مسیر نسبتاً آب‌بند نیاز دارد. ورود هوا از اتصال ممکن است فرآیند Priming را مختل کند یا ظرفیت واقعی پمپ را کاهش دهد. به همین دلیل، نشتی هوا حتی بدون خروج محسوس آب نیز می‌تواند مشکل‌ساز باشد.

‏اتصال رزوه‌ای سالم و Seal مناسب باید در کنار یکدیگر کار کنند. بررسی تنها یکی از این دو جزء کافی نیست.

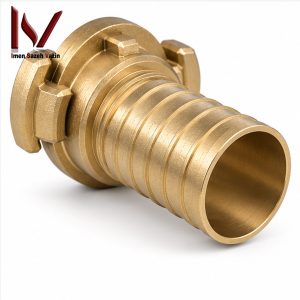

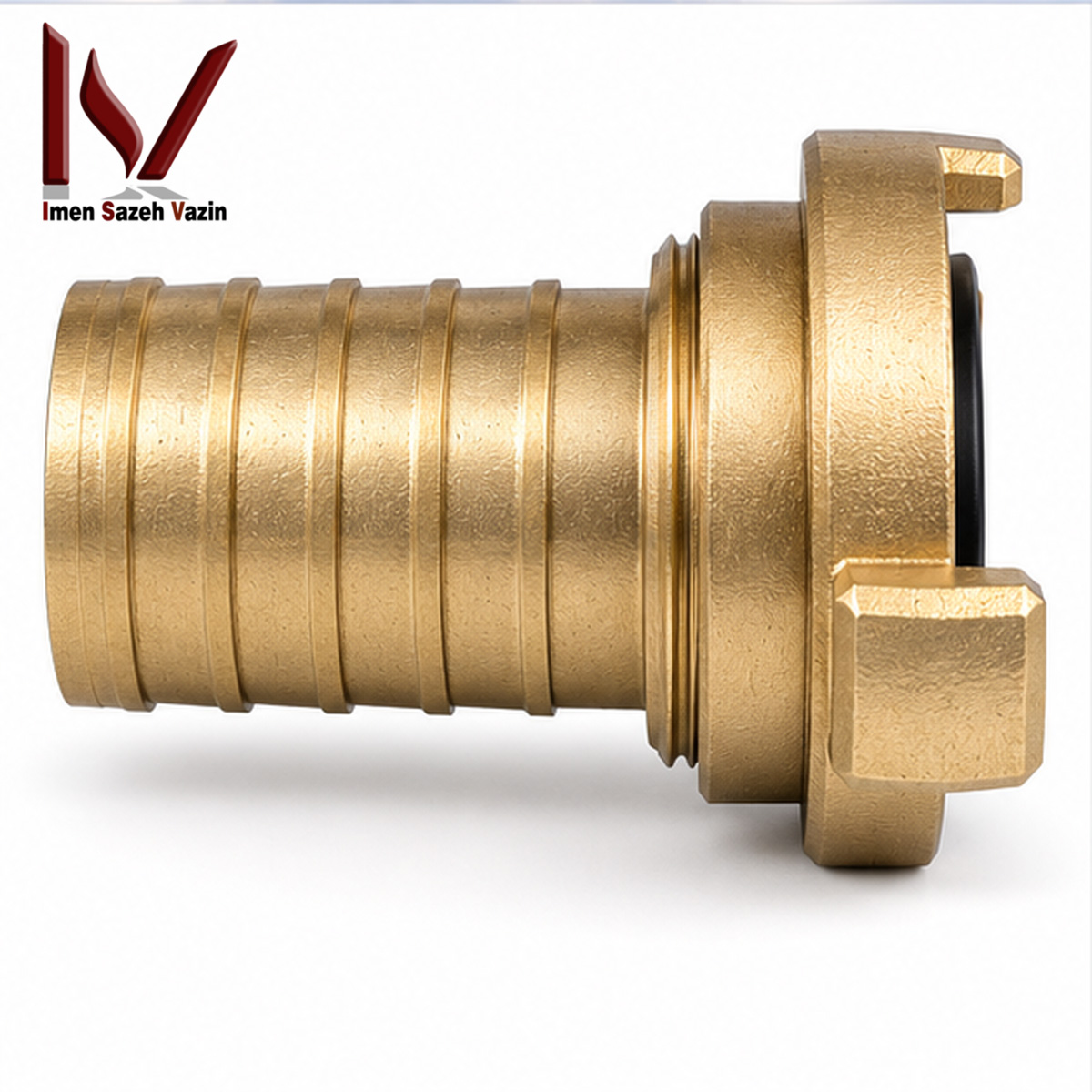

‏Hose Tail در کوپلینگ مکش

‏بخش شیلنگ‌خور این خانواده دارای دنده‌هایی برای ایجاد مهار مکانیکی بهتر است. این ساختار به شیلنگ مکش کمک می‌کند محکم‌تر روی Tail قرار گیرد. البته، بست و روش مونتاژ نیز باید با قطر و ساختار شیلنگ هماهنگ باشند.

‏شیلنگ مکش معمولاً ساختار تقویت‌شده دارد تا زیر خلأ جمع نشود. به همین دلیل، استفاده از Hose مناسب به اندازۀ انتخاب کوپلینگ اهمیت دارد.

‏تحمل فشار هیدرواستاتیک تا 24 bar

‏آریاکوپلینگ برای خانوادۀ Suction Coupling تحمل فشار هیدرواستاتیک تا 24 bar را اعلام می‌کند. این مقدار به آزمون Hydrostatic مربوط است و نباید مستقیماً به‌عنوان Working Pressure ثبت شود. بنابراین، متن این صفحه عمداً بین این دو مفهوم تفاوت قائل می‌شود.

‏Working Pressure دقیق باید از Datasheet یا Certificate همان Variant دریافت شود. واحد فنی نباید عدد 24 bar را بدون مدرک به فشار کاری تبدیل کند.

‏استاندارد BS 336

‏تولید خانوادۀ کوپلینگ مکش آریا بر اساس الزامات BS 336 اعلام می‌شود. این استاندارد یکی از مراجع مهم برای اتصالات آتش‌نشانی انگلیسی محسوب می‌شود. با وجود این، پروژه‌های حساس باید Documentation همان محصول را نیز بررسی کنند.

‏Scope و Revision استاندارد در Tender اهمیت دارند. واحد مهندسی بهتر است الزامات قرارداد را با مدرک تأمین‌کننده تطبیق دهد.

‏ماشین‌کاری CNC

‏آریاکوپلینگ برای تولید Suction Coupling از ماشین‌کاری CNC با تلرانس محدود استفاده می‌کند. دقت ابعادی در اتصال رزوه‌ای اهمیت زیادی دارد، زیرا Male و Female باید بدون لقی غیرعادی یا گیر مکانیکی به یکدیگر متصل شوند. فرآیند دقیق ساخت می‌تواند این هماهنگی را بهبود دهد.

‏با این حال، حمل‌ونقل نامناسب می‌تواند پس از تولید به قطعه آسیب بزند. بازرسی هنگام تحویل همچنان ضروری است.

‏استحکام مکانیکی

‏اتصالات مکش ممکن است هنگام حمل، نصب یا عملیات تحت نیروهای مکانیکی قرار گیرند. آریاکوپلینگ برای این خانواده به مقاومت بالا در برابر ضربه و فشار سیال اشاره می‌کند. بدنه و بازوها باید در طول سرویس شکل صحیح خود را حفظ کنند.

‏ترک یا تغییر فرم قابل توجه نباید نادیده گرفته شود. قطعه مشکوک باید قبل از ادامه کار ارزیابی شود.

‏استفاده با پمپ آتش‌نشانی

‏ARYA Brass Suction 4 می‌تواند در سمت ورودی پمپ دارای Interface سازگار نصب شود. شیلنگ مکش آب را از منبع به پمپ منتقل می‌کند و Suction Coupling رابط مکانیکی این مسیر است. در چنین سیستمی، آب‌بندی مناسب نقش مستقیمی در عملکرد پمپ دارد.

‏قطر 4 اینچ به‌تنهایی ظرفیت پمپ را تعیین نمی‌کند. افت مکش، طول شیلنگ، ارتفاع مکش و توان پمپ نیز باید در محاسبات لحاظ شوند.

‏استفاده با شیلنگ مکش

‏شیلنگ مکش باید در مقابل جمع‌شدن تحت فشار منفی مقاومت کند. قطر داخلی آن نیز باید با Tail کوپلینگ سازگار باشد. افزون بر این، Clamp یا بست مناسب باید اتصال مکانیکی شیلنگ را تثبیت کند.

‏لقی یا حرکت غیرعادی در محل Tail می‌تواند خطر ایجاد کند. مونتاژ باید قبل از عملیات بررسی شود.

‏کاربرد در مخزن و تانکر آب

‏بسیاری از سیستم‌های سیار آب را از تانکر، استخر یا مخزن زمینی دریافت می‌کنند. ARYA Brass Suction 4 می‌تواند در صورت تطابق سایز و Interface در چنین مسیری قرار گیرد. قبل از راه‌اندازی، اپراتور باید اتصال را از نظر آب‌بندی بررسی کند.

‏شرایط منبع نیز اهمیت دارد. ورود گل، شن و ذرات خارجی ممکن است به رزوه یا سایر تجهیزات آسیب بزند.

‏کاربرد در نفت و پتروشیمی

‏سایت‌های نفت و پتروشیمی ممکن است مخازن ذخیرۀ آب آتش‌نشانی و پمپ‌های سیار یا ثابت داشته باشند. کوپلینگ مکش می‌تواند یکی از اجزای مسیر تأمین آب در چنین مجموعه‌هایی باشد. نسخۀ Brass نیز برای محیط‌های صنعتی قابل بررسی است.

‏Specification کارفرما همچنان اولویت دارد. Material، Test Certificate و استانداردهای پروژه باید قبل از خرید تطبیق داده شوند.

‏محیط ساحلی و فراساحلی

‏رطوبت و نمک می‌توانند خوردگی تجهیزات را تشدید کنند. آلیاژ پایه مس در بسیاری از شرایط مرطوب رفتار مناسبی دارد، اما مقاومت آن برای هر محیط شیمیایی یکسان نیست. بنابراین، شرایط واقعی سایت باید پیش از انتخاب بررسی شود.

‏شست‌وشوی رسوبات و نمک بعد از عملیات می‌تواند به نگهداری بهتر کمک کند. برنامۀ بازرسی دوره‌ای نیز اهمیت زیادی دارد.

‏بازرسی ARYA Brass Suction 4

‏پیش از راه‌اندازی ARYA Brass Suction 4 باید بدنه، رزوه، بازوها، Tail و Seal بررسی شوند. سپس، اتصال بدون فشار باز و بسته می‌شود تا حرکت روان رزوه مشخص شود. هرگونه لقی، گیرکردن یا تغییر شکل غیرعادی نیاز به پیگیری دارد.

‏تجهیز دارای ترک یا آسیب جدی نباید بدون ارزیابی مجدد وارد سرویس شود. وضعیت خط مکش مستقیماً بر عملکرد پمپ اثر دارد.

‏بررسی رزوه

‏سطح رزوه باید تمیز و بدون ضربه باشد. شن یا مواد خارجی می‌توانند درگیری Male و Female را دشوار کنند. در نتیجه، تمیزکاری قبل از مونتاژ اهمیت زیادی دارد.

‏اگر اتصال در همان چرخش‌های ابتدایی گیر می‌کند، اعمال نیروی بیشتر مناسب نیست. Alignment و سلامت Thread باید بررسی شوند.

‏بررسی بازوهای اتصال

‏Armهای باز و بست باید بدون خم‌شدگی یا شکستگی باشند. این اجزا برای اعمال گشتاور طراحی شده‌اند و آسیب آن‌ها می‌تواند کار اپراتور را دشوار کند. محل اتصال بازو به بدنه نیز باید سالم باقی بماند.

‏ضربه مستقیم با ابزار سنگین روش مناسبی برای بازکردن اتصال نیست. استفاده صحیح از طراحی خود کوپلینگ اولویت دارد.

‏کنترل Seal

‏واشر مکش باید انعطاف مناسب داشته باشد. پارگی، ترک، خشکی یا خارج‌شدن از محل می‌تواند باعث ورود هوا شود. همچنین، سطح تماس نباید به شن یا رسوب آلوده باشد.

‏Seal جایگزین باید با Suction Coupling موردنظر سازگار باشد. واشر عمومی یا نامتناسب ممکن است آب‌بندی قابل اعتمادی ایجاد نکند.

‏نحوۀ اتصال ARYA Brass Suction 4

‏ابتدا دو نیمۀ سازگار در راستای صحیح قرار می‌گیرند. سپس، اپراتور با کمک بازوها رزوه را به‌صورت یکنواخت درگیر می‌کند. پس از قرارگیری Seal و بسته‌شدن مناسب، اتصال برای راه‌اندازی آماده خواهد بود.

‏مقاومت غیرعادی هنگام بستن می‌تواند نشانۀ Alignment نامناسب یا آسیب رزوه باشد. اپراتور نباید اتصال را با فشار مجبور به بسته‌شدن کند.

‏جداسازی ایمن

‏پیش از بازکردن اتصال، پمپ باید متوقف شود و شرایط مکش از بین برود. بعد از ایمن‌شدن سیستم، اپراتور می‌تواند از بازوها برای آزادکردن رزوه استفاده کند. این ترتیب احتمال حرکت ناگهانی تجهیزات را کاهش می‌دهد.

‏بازکردن اجباری اتصال تحت شرایط نامناسب می‌تواند به رزوه آسیب بزند. روش عملیاتی صحیح باید رعایت شود.

‏تمیزکاری بعد از عملیات

‏گل، شن و رسوبات آب ممکن است روی Thread یا Seal باقی بمانند. پاک‌کردن آن‌ها به حفظ حرکت روان اتصال کمک می‌کند. Tail و بست شیلنگ نیز بهتر است هم‌زمان بررسی شوند.

‏مواد شویندۀ تهاجمی ممکن است به لاستیک طبیعی یا سطح فلزی آسیب وارد کنند. بنابراین، نگهداری ملایم و متناسب با دستور سازنده اولویت دارد.

‏شرایط نگهداری

‏محیط خشک و محافظت‌شده برای نگهداری کوپلینگ مناسب‌تر است. اجسام سنگین نباید روی بازوها یا رزوه قرار گیرند. استفاده از Rack یا جایگاه مشخص می‌تواند احتمال آسیب تصادفی را کاهش دهد.

‏رزوه نیز باید از ورود گردوغبار محافظت شود. بازرسی دوره‌ای می‌تواند مشکلات را قبل از عملیات مشخص کند.

‏کنترل خرید ARYA Brass Suction 4

‏هنگام سفارش ARYA Brass Suction 4 باید برند ARYA، سایز 4 inch، نوع Suction Coupling و متریال Brass در پیش‌فاکتور درج شوند. علاوه بر این، BS 336 و Hydrostatic Pressure تا 24 bar بهتر است در مشخصات فنی ذکر شوند. Part Number، ابعاد و Working Pressure باید از مدارک اختصاصی همان Variant دریافت شوند.

‏استفاده از عنوان کلی «کوپلینگ مکش برنجی 4 اینچ» به‌تنهایی برای Tender کافی نیست. مشخصات باید امکان شناسایی دقیق محصول را ایجاد کنند.

‏کنترل متریال

‏Vendor List نسخۀ این صفحه را Brass معرفی می‌کند و آریاکوپلینگ نیز قابلیت تولید خانواده با آلیاژ پایه مس را تأیید می‌کند. با این حال، عبارت Brass به‌تنهایی Grade دقیق را نشان نمی‌دهد. Material Certificate باید مرجع نهایی ترکیب و Grade باشد.

‏این موضوع در پروژه‌های ساحلی یا دارای Specification سخت‌گیرانه اهمیت بیشتری پیدا می‌کند. واحد فنی باید متریال واقعی کالای تحویلی را بررسی کند.

‏اصالت و مارکینگ

‏مارکینگ محصول باید با سفارش تطابق داشته باشد. برند، سایز، متریال و کدهای احتمالی تولید از موارد مهم برای QC هستند. ثبت تصویر مارکینگ نیز می‌تواند بخشی از مدارک تحویل باشد.

‏COC یا Test Certificate باید به همان Variant مربوط باشد. مدرک نسخۀ Aluminium نباید برای تأیید Variant Brass استفاده شود.

‏RFQ و Tender

‏در RFQ بهتر است عبارت ARYA BS Suction Coupling 4 inch Brass به‌طور کامل ثبت شود. سپس BS 336، Hydrostatic Test تا 24 bar، Material Certificate، Working Pressure، Drawing و Part Number در Specification درخواست شوند. این روش احتمال اختلاط Variant را کاهش می‌دهد.

‏Acceptance Criteria نیز می‌تواند پیش از خرید مشخص شود. به این ترتیب، بازرسی هنگام تحویل ساده‌تر خواهد بود.

‏تجهیزات مرتبط

‏برای مشاهده سایر اتصالات این گروه می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ مکش، پمپ و سایر اجزای مسیر نیز باید از نظر سایز و Interface با این محصول هماهنگ باشند.

‏در پروژه‌های طراحی و تأمین جامع نیز راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین برای بررسی سیستم‌های آب‌رسانی و اطفای حریق قابل استفاده هستند.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA Brass Suction 4

‏عنوان کامل: ARYA BS Suction Coupling 4 inch Brass

‏نوع محصول: Fire Fighting Suction Coupling

‏سیستم اتصال: BS / انگلیسی

‏کاربری اصلی: خطوط مکش آب آتش‌نشانی

‏سایز اسمی: 4 اینچ

‏متریال Variant: Brass / آلیاژ پایه مس

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏استاندارد اعلامی: BS 336

‏ساختار اتصال: Male & Female رزوه‌ای

‏فرم رزوه: Round Thread / گرد و درشت

‏Hydrostatic Pressure: تا 24 bar

‏Working Pressure: از Datasheet همین Variant دریافت شود

‏واشر مکش: Seal مخصوص Suction Coupling

‏متریال Seal: لاستیک طبیعی

‏بازوهای عملیاتی: روی بخش نری و مادگی

‏Hose Tail: دارای دنده برای مهار شیلنگ مکش

‏فرآیند ماشین‌کاری: CNC با تلرانس محدود

‏مقاومت مکانیکی: استحکام بالا طبق مشخصات اعلامی خانواده

‏Part Number: نیازمند تأیید Variant چهار اینچ Brass

‏ابعاد دقیق: Drawing رسمی همان محصول دریافت شود

‏Grade آلیاژ پایه مس: Material Certificate مبنای تأیید باشد

‏وزن محصول: عدد قطعی در اطلاعات رسمی بررسی‌شده درج نشده است

‏سازگاری شیلنگ: قطر و Tail باید با شیلنگ مکش تطابق داشته باشند

‏تطبیق با پمپ: Interface ورودی پمپ نیازمند بررسی است

‏بازرسی پیش از کار: ضروری

‏وضعیت رزوه: سطح باید سالم، تمیز و بدون تغییر شکل باشد

‏سلامت واشر: Seal نباید ترک، خشکی یا پارگی داشته باشد

‏شرایط Armها: بازوهای دو نیمه باید سالم و قابل استفاده باشند

‏مونتاژ شیلنگ: Tail، شیلنگ و سیستم بست باید هماهنگ انتخاب شوند

‏جمع‌بندی

‏ARYA Brass Suction 4 یک کوپلینگ مکش انگلیسی سایز 4 اینچ از محصولات آریاکوپلینگ است که در Variant موردنظر با متریال Brass یا آلیاژ پایه مس عرضه می‌شود. طراحی Round Thread، بازوهای باز و بست، Seal مخصوص از لاستیک طبیعی، Hose Tail دندانه‌دار و ماشین‌کاری CNC از ویژگی‌های مهم این خانواده هستند. تولید براساس BS 336 و تحمل فشار هیدرواستاتیک تا 24 bar نیز در اطلاعات فنی آریاکوپلینگ ذکر می‌شوند.

‏در مقایسه با نسخۀ Aluminium، ARYA Brass Suction 4 می‌تواند برای پروژه‌هایی که آلیاژ پایه مس و مقاومت محیطی آن اهمیت دارد قابل بررسی باشد. با این حال، Working Pressure، Grade دقیق Brass، Part Number، وزن و ابعاد کامل Variant باید از Datasheet، Drawing و Certificate همان محصول استخراج شوند. پیش از خرید پروژه‌ای بهتر است این مدارک همراه Material Certificate و Test Certificate در RFQ درخواست و هنگام تحویل کنترل شوند.
