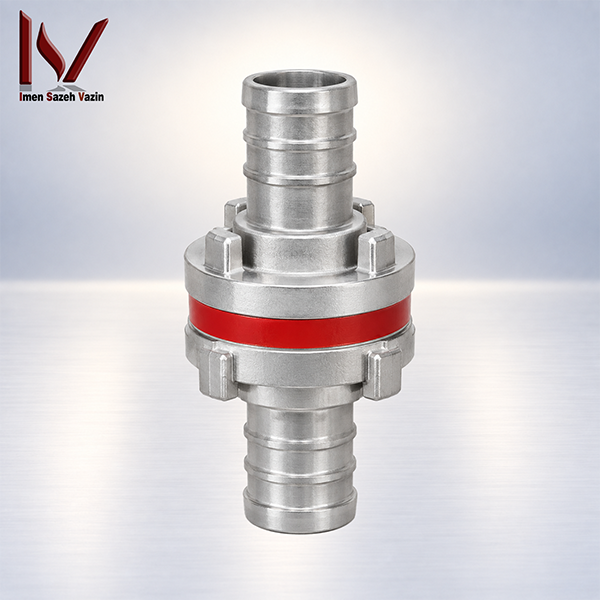

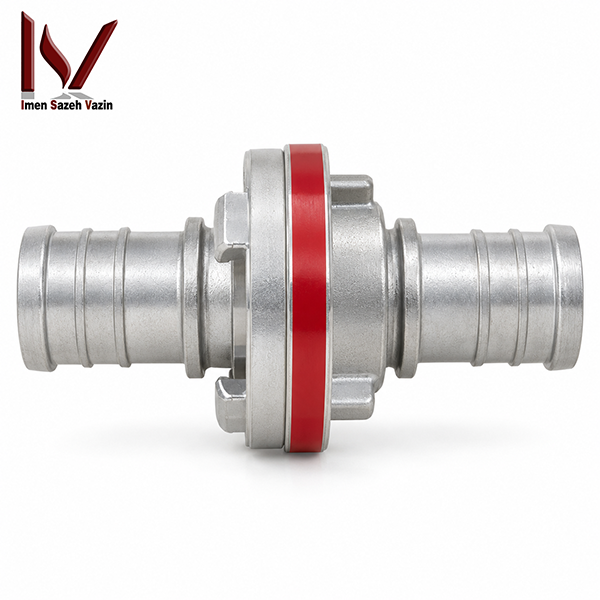

کوپلینگ STORZ آریا 1.5 اینچ | ARYA CO 1500

‏معرفی کوپلینگ STORZ آریا 1.5 اینچ

‏کوپلینگ STORZ آریا 1.5 اینچ یا ARYA CO 1500 برای اتصال سریع شیلنگ آتش‌نشانی به سایر شیلنگ‌ها و تجهیزات سازگار با سیستم STORZ طراحی شده است. یک سمت این کوپلینگ STORZ آریا 1.5 اینچ،  Hose Tail دارد و داخل شیلنگ قرار می‌گیرد؛ سمت دیگر نیز رابط متقارن STORZ را تشکیل می‌دهد.

‏ساختار STORZ به Male و Female مستقل نیاز ندارد. دو نیمۀ هم‌اندازه با قرارگیری Lugها در موقعیت مناسب و یک چرخش کوتاه به یکدیگر متصل می‌شوند. به همین دلیل سرعت برقراری و جمع‌آوری خط در عملیات آتش‌نشانی افزایش پیدا می‌کند.

‏آریاکوپلینگ نیز STORZ را یکی از خانواده‌های اصلی اتصالات آتش‌نشانی خود معرفی می‌کند و بر دقت ابعادی، استحکام، طول عمر و مقاومت در برابر ضربه این محصولات تأکید دارد.

‏برای آشنایی بیشتر با خانواده می‌توان معرفی رسمی اتصالات STORZ آریاکوپلینگ را مشاهده کرد.

‏همچنین برای مقایسه سایزها می‌توان کوپلینگ STORZ آریا 2 اینچ و کوپلینگ STORZ آریا 2.5 اینچ را در ISV Kala بررسی کرد.

‏کاربرد کوپلینگ STORZ آریا 1.5 اینچ

‏کوپلینگ STORZ آریا 1.5 اینچ برای ایجاد اتصال سریع در Hose Lineهای آتش‌نشانی استفاده می‌شود. Tail محصول داخل شیلنگ قرار می‌گیرد و با روش بست یا اتصال مناسب روی شیلنگ تثبیت می‌شود.

‏سپس سمت STORZ می‌تواند به یک Coupling هم‌اندازه روی شیلنگ دیگر، نازل، پمپ، شیر یا Adapter مناسب متصل شود.

‏در نتیجه، CO 1500 می‌تواند بخشی از خطوط انتقال آب در خودروهای آتش‌نشانی، سیستم‌های صنعتی و تجهیزات اطفای پرتابل باشد.

‏البته دو سمت اتصال باید از نظر STORZ Size و Geometry با یکدیگر سازگار باشند.

‏Part No. CO 1500

‏کد فنی این Variant CO 1500 است.

‏وجود Part Number در سفارش اهمیت زیادی دارد؛ زیرا عبارت «STORZ 1.5 inch» می‌تواند به چند نوع اتصال مختلف اشاره کند.

‏برای مثال، HY 1500 نیز دارای سایز 1.5 اینچ است، اما Hose Tail نیست.

‏بنابراین بهتر است در Purchase Order نام کامل محصول درج شود:

‏ARYA STORZ Hose Tail Coupling – 1.5 Inch – CO 1500

‏تفاوت CO 1500 و HY 1500

‏CO 1500 برای اتصال مستقیم به شیلنگ طراحی شده است.

‏در مقابل، HY 1500 یک Female Thread Coupling است.

‏سمت غیر-STORZ در HY 1500 رزوه مادگی 1.5 اینچ دارد.

‏در نتیجه، این دو محصول از نظر Geometry و Application متفاوت هستند.

‏هنگام خرید کوپلینگ STORZ آریا 1.5 اینچ باید عبارت Hose Tail و Part No. CO 1500 به‌طور صریح روی پیش‌فاکتور نوشته شود.

‏سایز STORZ برابر 38 میلی‌متر

‏کاتالوگ آریاکوپلینگ برای CO 1500 مقدار STORZ Size = 38 mm را ثبت می‌کند.

‏نام بازار محصول نیز 1.5 inch است.

‏بنابراین برای جلوگیری از ابهام در RFQ بهتر است هر دو عبارت درج شوند:

‏1.5 Inch

‏STORZ 38 mm

‏این موضوع به‌خصوص زمانی اهمیت دارد که تجهیزات پروژه از چند برند مختلف تهیه می‌شوند.

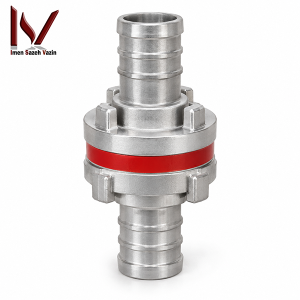

‏ساختار اتصال متقارن

‏یکی از ویژگی‌های اصلی STORZ، Symmetrical بودن اتصال است.

‏در سیستم‌های رزوه‌ای معمولاً یک سمت Male و سمت دیگر Female است.

‏اما در STORZ، دو نیمۀ هم‌سایز ساختار مکمل یکدیگر را دارند و با همان Interface مشترک به هم متصل می‌شوند.

‏در نتیجه مدیریت Hose Line ساده‌تر می‌شود و نیازی به تشخیص Male و Female در هنگام اتصال نیست.

‏نحوۀ اتصال STORZ

‏ابتدا دو Coupling بدون فشار مقابل یکدیگر قرار می‌گیرند.

‏سپس Lugها داخل موقعیت مناسب قرار داده می‌شوند.

‏با یک چرخش کوتاه، اتصال مکانیکی شکل می‌گیرد و Seal فشرده می‌شود.

‏در پایان اپراتور باید با کنترل دستی مطمئن شود اتصال کاملاً درگیر شده است.

‏بعد از این مرحله می‌توان خط را تحت فشار قرار داد.

‏بدنۀ آلومینیومی

‏نسخۀ استاندارد کوپلینگ STORZ آریا 1.5 اینچ با بدنه Aluminium عرضه می‌شود.

‏آلومینیوم برای تجهیزات آتش‌نشانی مزیت مهمی دارد؛ زیرا نسبت استحکام به وزن مناسبی ایجاد می‌کند.

‏از سوی دیگر، این Material مقاومت مناسبی در برابر شرایط معمول عملیات فراهم می‌کند.

‏بااین‌حال نوع دقیق Aluminium Alloy در جدول عمومی CO 1500 مشخص نشده است؛ بنابراین Grade آلیاژ نباید حدس زده شود.

‏نسخۀ Copper-Based Alloy

‏آریاکوپلینگ در خانواده STORZ امکان تولید برخی محصولات با Copper-Based Alloy را برای شرایط خاص ذکر می‌کند.

‏این Option می‌تواند در پروژه‌هایی با نیازهای محیطی ویژه مطرح شود.

‏بااین‌حال CO 1500 استاندارد این صفحه بر مبنای Aluminium نوشته شده است.

‏اگر پروژه آلیاژ پایه مس می‌خواهد، Material باید صریحاً در RFQ مشخص شود.

‏ماشین‌کاری CNC

‏دقت ابعادی در STORZ Coupling اهمیت زیادی دارد.

‏Lugها، سطح آب‌بندی و Interface دو نیمه باید با تلرانس مناسب تولید شوند.

‏آریاکوپلینگ در معرفی فرآیندهای تولید خود به استفاده از ماشین‌کاری CNC اشاره می‌کند.

‏این موضوع به کنترل بهتر Geometry و Fit محصول کمک می‌کند.

‏واشر آب‌بندی

‏Seal میان دو نیمۀ STORZ وظیفه جلوگیری از Leakage را بر عهده دارد.

‏طراحی مناسب واشر باید در فشار پایین و بالا آب‌بندی مناسب ایجاد کند.

‏آریاکوپلینگ برای Couplingهای خود به طراحی ویژه واشر و عملکرد Self-Adjusting آن در Pressureهای مختلف اشاره می‌کند.

‏بااین‌حال Material دقیق Seal در منبع عمومی CO 1500 تأیید نشده است.

‏بنابراین نباید EPDM یا NBR را بدون Datasheet به‌عنوان مشخصۀ قطعی نوشت.

‏Ribbed Hose Tail

‏بخش Hose Tail باید بتواند اتصال مطمئنی با شیلنگ ایجاد کند.

‏در محصولات آریا، طراحی Ribbed Tail برای افزایش درگیری مکانیکی شیلنگ با Tail به کار می‌رود.

‏این ساختار می‌تواند احتمال لغزش شیلنگ روی Coupling را کاهش دهد.

‏البته روش بست و Assembly نهایی نیز نقش مهمی در ایمنی اتصال دارد.

‏فشار کاری 16 bar

‏Working Pressure اعلام‌شده برای این خانواده 16 bar است.

‏این مقدار حداکثر فشار کاری دائمی سیستم را در شرایط تعیین‌شده سازنده مشخص می‌کند.

‏بنابراین سایر اجزای Hose Line نیز باید Pressure Rating هماهنگ داشته باشند.

‏همچنین Water Hammer و افزایش لحظه‌ای فشار در طراحی و بهره‌برداری در نظر گرفته شوند.

‏فشار آزمون 24 bar

‏Test Pressure رسمی CO 1500 برابر 24 bar است.

‏این مقدار برای آزمون محصول استفاده می‌شود و نباید به‌عنوان Working Pressure معرفی شود.

‏بنابراین مشخصات صحیح صفحه باید به‌صورت زیر باشد:

‏Working Pressure: 16 bar

‏Test Pressure: 24 bar

‏ادعای تست 100 bar

‏یکی از منابع بازار برای CO 1500 اعلام می‌کند این محصول در تست هیدرواستاتیک تا 100 bar بدون نشتی عمل کرده است.

‏بااین‌حال مقدار ثابت جدول کاتالوگ رسمی خانواده 24 bar Test Pressure است.

‏بنابراین برای صفحه فروش عمومی بهتر است عدد 24 bar درج شود.

‏اگر قرار است ادعای 100 bar در Tender یا صفحه محصول نوشته شود، Test Report همان محصول از سازنده یا آزمایشگاه مطالبه شود.

‏ابعاد CO 1500

‏ابعاد رسمی این Variant عبارت‌اند از:

‏L = 103 mm

‏L1 = 55 mm

‏D1 = 38 mm

‏D2 = 78 mm

‏LD = 51.5 mm

‏این مقادیر دقیقاً مربوط به CO 1500 هستند.

‏ابعاد CO 1000، CO 2000 یا سایر Variantها نباید به این صفحه منتقل شوند.

‏اهمیت LD در سیستم STORZ

‏در Couplingهای STORZ، ابعاد رابط و Lug Distance اهمیت زیادی دارند.

‏برای CO 1500 مقدار LD برابر 51.5 mm اعلام شده است.

‏این پارامتر بخشی از Geometry رابط اتصال است.

‏بنابراین اگر محصول آریا به Coupling برند دیگری متصل می‌شود، سازگاری ابعادی باید کنترل شود.

‏استاندارد DIN 14333

‏استاندارد جاری عمومی مرتبط با Hose Couplingهای STORZ PN16، DIN 14333:2023-08 است.

‏این استاندارد الزامات Hose Couplingهای STORZ برای Delivery و Suction را پوشش می‌دهد.

‏برای مشاهده وضعیت جاری می‌توان به DIN 14333:2023-08 مراجعه کرد.

‏این سند چند استاندارد قدیمی STORZ را در یک استاندارد واحد ادغام کرده است.

‏آیا CO 1500 گواهی DIN 14333 دارد؟

‏در منابع عمومی بررسی‌شده، Certificate مستقل CO 1500 مطابق DIN 14333:2023-08 تأیید نشد.

‏بنابراین نباید در صفحه محصول عبارت «دارای گواهی DIN 14333» به‌صورت قطعی نوشته شود.

‏اگر پروژه چنین الزامی دارد، Declaration یا Test Certificate همان Variant باید از آریاکوپلینگ دریافت شود.

‏استاندارد BS 336

‏برخی فروشندگان بازار برای CO 1500 به BS 336 اشاره می‌کنند.

‏بااین‌حال مدرک مستقیم و عمومی سازنده برای Compliance این Variant با BS 336 در منابع بررسی‌شده در دسترس نبود.

‏بنابراین BS 336 در مشخصات اصلی این صفحه به‌عنوان Certificate قطعی درج نمی‌شود.

‏سری CR مقاوم به خوردگی

‏آریاکوپلینگ برای محیط‌های سخت‌تر، سری Corrosion Resistant نیز معرفی کرده است.

‏این Option می‌تواند برای محیط‌های ساحلی، مرطوب یا صنعتی اهمیت داشته باشد.

‏بااین‌حال هر CO 1500 استاندارد الزاماً CR نیست.

‏در پروژه‌ای که مقاومت ویژه به خوردگی نیاز دارد، نسخه CR باید صریحاً سفارش داده شود.

‏کاربرد در خطوط آتش‌نشانی

‏کوپلینگ STORZ آریا 1.5 اینچ می‌تواند بخشی از Hose Line آتش‌نشانی باشد.

‏کاربر می‌تواند شیلنگ مجهز به CO 1500 را به نیمۀ STORZ سازگار روی تجهیزات دیگر متصل کند.

‏این ساختار برای راه‌اندازی سریع خطوط انتقال آب مناسب است.

‏همچنین هنگام جمع‌کردن سیستم، اتصال بدون بازکردن چند دور Thread جدا می‌شود.

‏اتصال به نازل

‏اگر نازل دارای STORZ 38 mm سازگار باشد، اتصال مستقیم امکان‌پذیر است.

‏اگر نازل از Thread، BS یا Coupling دیگری استفاده کند، Adapter لازم خواهد بود.

‏استفاده از Adapter باید از نظر Pressure Rating و Bore Size بررسی شود.

‏اتصال به پمپ

‏پمپ یا شیر مقصد نیز باید دارای STORZ Interface سازگار باشد.

‏در غیر این صورت از Fixed Coupling یا Adapter مناسب استفاده می‌شود.

‏بهتر است تعداد Adapterها تا حد امکان کاهش یابد؛ زیرا هر اتصال اضافی می‌تواند وزن و نقاط بالقوه Leakage را افزایش دهد.

‏مقایسه با سایز 1 اینچ

‏CO 1000 دارای STORZ Size برابر 25 mm است.

‏در مقابل، CO 1500 STORZ Size برابر 38 mm دارد.

‏ابعاد Interface و Tail این دو Variant متفاوت هستند.

‏بنابراین کوپلینگ STORZ آریا 1.5 اینچ نباید به‌عنوان همان CO 1000 با Tail بزرگ‌تر در نظر گرفته شود؛ هر Variant Drawing و Dimensions مخصوص خودش را دارد.

‏مقایسه با سایز 2 اینچ

‏خانواده CO 2000 نیز در کاتالوگ وجود دارد.

‏CO 2000 STORZ Size بزرگ‌تری دارد و Dimensions آن متفاوت هستند.

‏در نتیجه انتخاب بین 1.5 و 2 inch باید بر اساس Hose Diameter و سیستم اتصال واقعی انجام شود.

‏کنترل خرید کوپلینگ STORZ آریا 1.5 اینچ

‏برای خرید کوپلینگ STORZ آریا 1.5 اینچ بهتر است مشخصات زیر دقیقاً روی RFQ نوشته شوند:

‏Brand: ARYA

‏Manufacturer: Arya Coupling

‏Product Type: STORZ Hose Tail Coupling

‏Part No.: CO 1500

‏Nominal Size: 1.5 inch

‏STORZ Size: 38 mm

‏Material: Aluminium

‏Working Pressure: 16 bar

‏Test Pressure: 24 bar

‏اگر Version CR لازم است، این موضوع نیز صریحاً درج شود.

‏بازرسی هنگام تحویل

‏Part No. روی محصول یا مدارک با سفارش تطبیق داده شود.

‏سایز STORZ کنترل شود.

‏بدنه از نظر ضربه و Deformation بررسی گردد.

‏Lugها نباید شکستگی داشته باشند.

‏Hose Tail باید سالم و بدون آسیب باشد.

‏Seal نیز از نظر بریدگی، تغییر شکل یا فرسودگی بررسی شود.

‏بازرسی قبل از استفاده

‏قبل از هر عملیات، Coupling باید تمیز باشد.

‏ذرات خارجی بین Seal و سطح اتصال می‌توانند Leakage ایجاد کنند.

‏Lugها نیز باید آزادانه با Coupling مقابل درگیر شوند.

‏اگر اتصال با نیروی غیرعادی بسته می‌شود، Compatibility دو نیمه بررسی گردد.

‏کنترل اتصال شیلنگ

‏Hose باید به‌صورت مطمئن روی Tail نصب شود.

‏نباید علامتی از لغزش یا حرکت شیلنگ نسبت به Coupling دیده شود.

‏بست یا روش اتصال باید برای Pressure کاری خط مناسب باشد.

‏در صورت مشاهده Loose Connection، خط تحت فشار قرار نگیرد.

‏بازکردن ایمن Coupling

‏هیچ کوپلینگ STORZ آریا 1.5 اینچ تحت فشار نباید باز شود.

‏ابتدا Flow قطع گردد.

‏سپس فشار باقیمانده خط تخلیه شود.

‏پس از اطمینان از صفرشدن Pressure، Coupling باز شود.

‏این روش از حرکت ناگهانی Hose و خروج کنترل‌نشده آب جلوگیری می‌کند.

‏تمیزکاری و نگهداری

‏پس از عملیات، Coupling با آب تمیز شسته شود.

‏رسوب، ماسه و گل از نواحی Lug و Seal پاک شوند.

‏پس از خشک‌شدن، محصول در محیط تمیز نگهداری شود.

‏در محیط‌های ساحلی یا خورنده، کنترل سطحی باید با دفعات بیشتری انجام شود.

‏زمان خروج از سرویس

‏ترک در Body نیازمند بررسی جدی است.

‏Lug شکسته یا تغییرشکل‌یافته می‌تواند اتصال را ناایمن کند.

‏Seal پاره یا فرسوده باید تعویض شود.

‏Tail تغییرشکل‌یافته نیز ممکن است اتصال Hose را تضعیف کند.

‏محصول دارای آسیب ساختاری نباید بدون ارزیابی وارد سرویس شود.

‏محدودیت‌های فنی

‏CO 1500 با HY 1500 متفاوت است.

‏صفحه حاضر فقط مربوط به Hose Tail Coupling است.

‏وزن CO 1500 در منبع عمومی بررسی‌شده تأیید نشد.

‏Grade دقیق Aluminium تأیید نشد.

‏Material دقیق Seal تأیید نشد.

‏Certificate قطعی DIN 14333 برای CO 1500 در منابع عمومی تأیید نشد.

‏ادعای 100 bar فقط با Test Report مستقل قابل انتشار قطعی است.

‏نسخه CR باید جداگانه سفارش داده شود.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏سازنده: Arya Coupling

‏کشور تولید: ایران

‏نام محصول: ARYA STORZ Hose Tail Coupling 1.5 Inch

‏Part No.: CO 1500

‏نوع محصول: Fire Fighting Hose Tail Coupling

‏سیستم اتصال: STORZ

‏نوع اتصال: Symmetrical Quick Coupling

‏Nominal Size: 1.5 inch

‏STORZ Size: 38 mm

‏Working Pressure: 16 bar

‏Test Pressure: 24 bar

‏Material استاندارد: Aluminium

‏L: 103 mm

‏L1: 55 mm

‏D1: 38 mm

‏D2: 78 mm

‏LD: 51.5 mm

‏Hose Tail: دارد

‏Female Thread: ندارد؛ HY 1500 محصول جداگانه است

‏CNC Machining: برای خانواده STORZ توسط سازنده اعلام شده است

‏Corrosion Resistant Variant: در خانواده موجود؛ برای سفارش باید مشخص شود

‏Copper-Based Alloy Option: در خانواده قابل سفارش برای شرایط خاص

‏Weight: در منبع عمومی بررسی‌شده تأیید نشد

‏Aluminium Alloy Grade: تأیید نشد

‏Seal Material: تأیید نشد

‏استاندارد جاری مرتبط با سیستم STORZ: DIN 14333:2023-08

‏Certificate مستقل DIN 14333 برای CO 1500: در منابع عمومی بررسی‌شده تأیید نشد

‏کاربرد: اتصال سریع شیلنگ و تجهیزات آتش‌نشانی

‏Grade: A

‏جمع‌بندی

‏کوپلینگ STORZ آریا 1.5 اینچ مدل CO 1500 یک اتصال شیلنگ‌خور سریع برای خطوط آتش‌نشانی است که با STORZ Size برابر 38 میلی‌متر، فشار کاری 16 بار و فشار آزمون 24 بار عرضه می‌شود. ساختار متقارن STORZ امکان اتصال سریع دو نیمۀ هم‌اندازه را بدون Male/Female مستقل فراهم می‌کند.

‏بدنۀ Aluminium، ابعاد دقیق Interface و طراحی Hose Tail باعث می‌شوند کوپلینگ STORZ آریا 1.5 اینچ برای اتصال شیلنگ به سایر تجهیزات سازگار با STORZ قابل استفاده باشد. بااین‌حال CO 1500 باید از HY 1500 رزوه مادگی و سایر Variantهای خانواده جدا نگه داشته شود.

‏پیش از سفارش کوپلینگ STORZ آریا 1.5 اینچ باید Part No. CO 1500، STORZ Size 38 mm، Material، Working Pressure، Test Pressure و الزامات استانداردی پروژه روی RFQ ثبت شوند. اگر پروژه به DIN 14333:2023-08، سری CR یا Test Certificate خاص نیاز دارد، مدرک همان Variant باید مستقیماً از سازنده دریافت شود.
