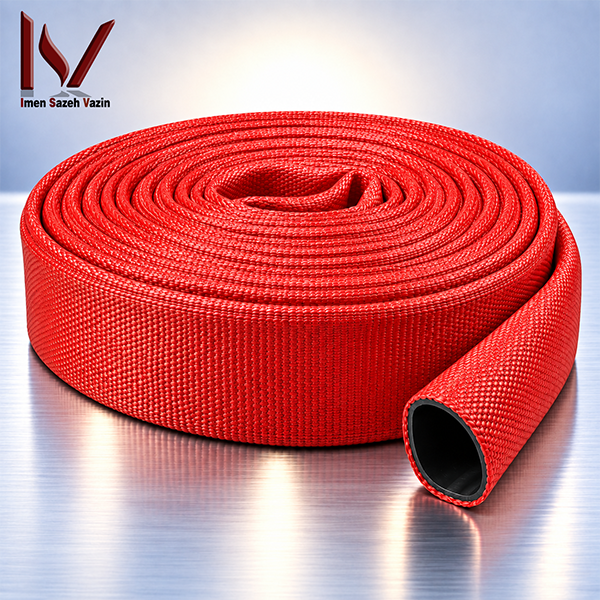

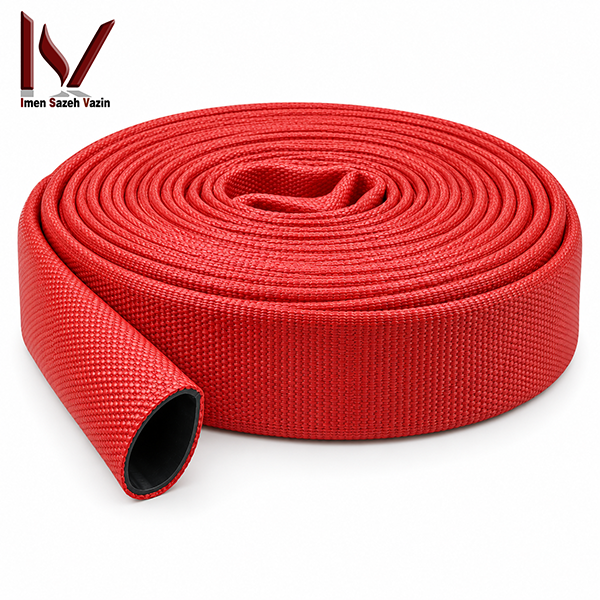

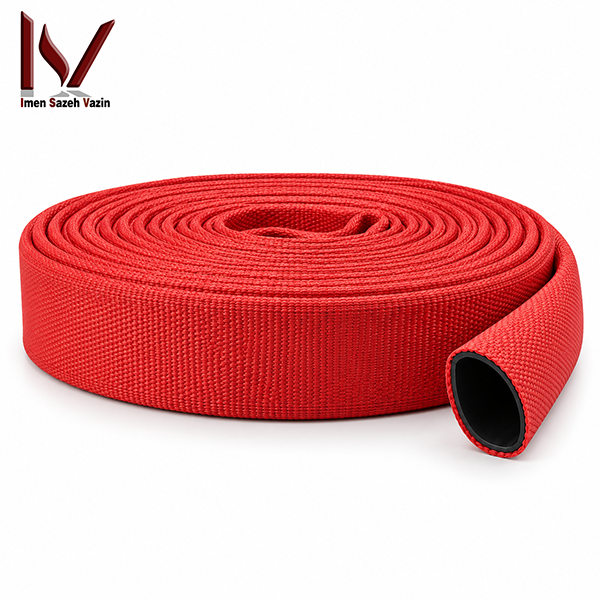

شیلنگ ضد اسید ARYA | تایپ 3 سایز ۱.۵ اینچ UL-Listed
مدل: Type 3
سایز: ۱.۵ اینچ
ساختار: نیتریل / پلی‌استر / نیتریل
استاندارد: UL 19 و BS 6391
معرفی شیلنگ ضد اسید ARYA تایپ 3 سایز ۱.۵ اینچ
شیلنگ ضد اسید ARYA یک شیلنگ تخصصی آتش‌نشانی Type 3 از محصولات آریاکوپلینگ است که برای شرایط سخت‌تر صنعتی و محیط‌هایی با احتمال تماس با مواد خورنده طراحی شده است. آریاکوپلینگ این خانواده را UL-Listed معرفی می‌کند و ساختار آن را سه‌لایه شامل لایه داخلی و خارجی از لاستیک نیتریل و لایه میانی از نخ پلی‌استر اعلام می‌کند. Variant موردنظر این صفحه سایز ۱.۵ اینچ دارد و وزن تقریبی آن به‌ازای هر متر حدود ۳۱۰ گرم است.
شیلنگ ضد اسید ARYA با شیلنگ تاشونده معمولی آریا یک محصول یکسان نیست. ساختار نیتریلی این مدل، الزامات آزمون متفاوت و معرفی رسمی آن به‌عنوان Type 3 UL-Listed نشان می‌دهد که آریاکوپلینگ این محصول را برای سرویس‌های صنعتی سخت‌تر در نظر گرفته است. با این حال، عبارت «ضد اسید» نباید به معنای سازگاری با هر اسید، حلال یا ماده شیمیایی تفسیر شود؛ نوع ماده، غلظت، دما و زمان تماس باید قبل از استفاده بررسی شوند.
جدول مشخصات فنی شیلنگ ضد اسید ARYA
| مشخصه | مقدار / توضیح |
|---|---|
| برند | آریا / ARYA |
| سازنده | آریاکوپلینگ |
| نوع محصول | شیلنگ تخصصی آتش‌نشانی ضداسید |
| مدل / خانواده | تایپ ۳ / Type 3 |
| وضعیت Listing | UL-Listed طبق اعلام رسمی سازنده |
| سایز این صفحه | ۱.۵ اینچ |
| وزن تقریبی | حدود ۳۱۰ گرم به‌ازای هر متر |
| ساختار | سه‌لایه |
| لایه داخلی | لاستیک نیتریل |
| لایه میانی | نخ پلی‌استر |
| لایه خارجی | لاستیک نیتریل |
| سایزهای خانواده | ۱.۵، ۱¾، ۲ و ۲.۵ اینچ |
| طول | متناسب با درخواست مشتری |
| استاندارد مرجع | استاندارد UL 19 |
| استاندارد مرتبط | استاندارد BS 6391 |
| محدوده دمای محیطی اعلامی | منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد |
| جذب رطوبت اعلامی | کمتر از ۰.۰۲ کیلوگرم بر مترمربع |
| آزمون سطح داغ | ۴۰۰ درجه سانتی‌گراد به مدت ۱۲۰ ثانیه |
| افت فشار اعلامی خانواده | کمتر از ۰.۵ بار در ۲۳ متر و فشار ۷ بار |
| مقاومت در برابر UV | طبق اعلام سازنده |
| مقاومت در برابر اکسیداسیون | طبق اعلام سازنده |
| مقاومت سایشی | طبق الزامات آزمون خانواده |
| اتصالات | قابل تجهیز با کوپلینگ مناسب پروژه |
| فشار کاری دقیق سایز ۱.۵ | نیازمند دیتاشیت یا Listing همان Variant |
| فشار ترکیدگی دقیق سایز ۱.۵ | نیازمند مدرک رسمی همان Variant |
| کاربرد اصلی | خطوط اطفای حریق و محیط‌های صنعتی سخت |
مشخصات مربوط به ساختار سه‌لایه، وزن، سایزها، دمای محیطی و آزمون‌های اعلامی مستقیماً از صفحه رسمی آریاکوپلینگ استخراج شده‌اند.
ساختار سه‌لایه شیلنگ ضد اسید ARYA
آریاکوپلینگ برای شیلنگ ضد اسید ARYA ساختار سه‌لایه اعلام می‌کند. لایه داخلی و Cover خارجی از Nitrile Rubber تشکیل می‌شوند و نخ پلی‌استر لایه میانی را تشکیل می‌دهد. این ساختار با شیلنگ تاشونده معمولی که سازنده برای آن ساختار متفاوتی معرفی می‌کند، تفاوت دارد.
لایه داخلی نخستین سطح تماس با سیال است. بنابراین کیفیت این لایه روی مقاومت در برابر نفوذ، اصطکاک داخلی و دوام شیلنگ اثر مستقیم دارد. لاستیک نیتریل معمولاً در کاربردهایی اهمیت پیدا می‌کند که مقاومت در برابر روغن‌ها و برخی مواد شیمیایی نسبت به لاستیک‌های عمومی‌تر اهمیت بیشتری دارد.
لایه پلی‌استر میانی وظیفه تقویت مکانیکی بدنه را بر عهده دارد. فشار داخل شیلنگ نیروی قابل توجهی به دیواره وارد می‌کند؛ بنابراین این تقویت به کنترل تغییر ابعاد و حفظ استحکام کمک می‌کند.
Cover نیتریلی خارجی نیز از بخش تقویت‌کننده در برابر سایش، آلودگی محیط و برخی عوامل شیمیایی محافظت می‌کند. همین پوشش خارجی یکی از تفاوت‌های مهم این خانواده با برخی شیلنگ‌های پارچه‌ای معمولی است.
تفاوت مدل Type 3 با شیلنگ تاشونده معمولی
آریاکوپلینگ شیلنگ Type 3 را به‌عنوان «شیلنگ تخصصی ضد اسید» در کاتالوگ خود از Lay-flat Fire Hose معمولی جدا می‌کند. بنابراین انتقال ویژگی‌های یک مدل به مدل دیگر از نظر فنی صحیح نیست.
شیلنگ تاشونده معمولی بیشتر روی انتقال آب، وزن کم، جمع‌شدن آسان و کاربرد عمومی آتش‌نشانی تمرکز دارد. در مقابل، Type 3 ساختار پوشش‌دار نیتریلی دارد و سازنده آن را برای کاربری‌های صنعتی و شرایط سخت‌تر معرفی می‌کند.
همین تفاوت ساختاری باعث می‌شود انتخاب بین این دو محصول فقط بر اساس سایز انجام نشود. نوع محیط، میزان سایش، احتمال تماس با مواد شیمیایی و الزامات استاندارد پروژه باید تصمیم نهایی را مشخص کنند.
UL-Listed بودن شیلنگ ضد اسید ARYA
آریاکوپلینگ شیلنگ ضد اسید ARYA Type 3 را به‌صورت UL-Listed معرفی می‌کند و اعلام می‌کند اصالت Listing این محصول از طریق سامانه جهانی UL قابل استعلام است. سازنده همچنین UL 19 را استاندارد مرجع تولید و آزمون این شیلنگ معرفی می‌کند.
استاندارد UL 19 در حال حاضر Active است. نسخه چهاردهم این استاندارد با عنوان «Lined Fire Hose and Hose Assemblies» منتشر شده و آخرین Revision ثبت‌شده آن در ۵ فوریه ۲۰۲۵ قرار دارد. Scope استاندارد نیز سایز ۱½ اینچ را صریحاً پوشش می‌دهد.
برای پروژه‌های حساس، درج عبارت UL-Listed روی صفحه فروش پایان کار نیست. مسئول خرید یا QA/QC بهتر است Listing همان محصول، سازنده و مشخصات سایز را قبل از پذیرش نهایی کنترل کند.
مشاهده استاندارد UL 19 در مرجع رسمی UL Standards
استاندارد BS 6391 چه ارتباطی با محصول دارد؟
آریاکوپلینگ اعلام می‌کند شیلنگ Type 3 آزمون‌های مرتبط با BS 6391 را پشت سر گذاشته و این استاندارد را در مشخصات رسمی محصول ذکر می‌کند.
نسخه جاری BSI در زمان بررسی، BS 6391:2009 است. این استاندارد الزامات شیلنگ‌های تخت غیرتراوا و Hose Assemblyهای مورد استفاده برای آتش‌نشانی را تعریف می‌کند و فشارهای کاری تا ۱۵ بار و حداقل دمای محیطی منفی ۲۰ درجه سانتی‌گراد را در Scope خود پوشش می‌دهد.
BS 6391 موضوعاتی مانند Construction، Dimensions، Type Tests، Production Test، Hose Assemblies و Marking را نیز پوشش می‌دهد. بنابراین استاندارد فقط به یک عدد فشار خلاصه نمی‌شود.
مشاهده BS 6391:2009 در مرجع رسمی BSI
عملکرد حرارتی و آزمون سطح داغ
یکی از اطلاعات قابل توجه صفحه رسمی آریاکوپلینگ، آزمون سطح داغ تا دمای ۴۰۰ درجه سانتی‌گراد برای مدت ۱۲۰ ثانیه است. سازنده اعلام می‌کند در این آزمون نشتی مشاهده نشده است و آن را به الزامات BS 6391 مرتبط می‌داند.
این عدد نباید به «دمای کاری ۴۰۰ درجه» تبدیل شود. آزمون سطح داغ یک شرایط آزمایشگاهی مشخص است و با قرارگیری دائمی شیلنگ در محیط ۴۰۰ درجه سانتی‌گراد تفاوت دارد.
برای استفاده معمول، آریاکوپلینگ محدوده دمای محیطی منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد را اعلام می‌کند. بنابراین طراح باید میان دمای محیطی مجاز و آزمون کوتاه‌مدت سطح داغ تفاوت قائل شود.
افت فشار و عملکرد هیدرولیکی
شیلنگ فقط باید فشار را تحمل نکند؛ باید آب را نیز با افت فشار قابل قبول به نازل برساند.
آریاکوپلینگ برای خانواده Type 3 اعلام می‌کند که در شرایط آزمون مورد اشاره، افت فشار در هر ۲۳ متر شیلنگ و فشار اعمالی ۷ بار کمتر از ۰.۵ بار بوده است.
این داده برای درک کیفیت هیدرولیکی خانواده مفید است، اما طراح نباید آن را جایگزین محاسبات پروژه کند. قطر واقعی، دبی، طول خط، ارتفاع و اتصالات روی افت فشار نهایی اثر دارند.
در نتیجه، برای خطوط طولانی یا نازل‌های پرمصرف، Hydraulic Calculation همچنان ضرورت دارد.
مقاومت در برابر رطوبت و شرایط محیطی
سازنده جذب رطوبت کمتر از ۰.۰۲ کیلوگرم بر مترمربع را برای این خانواده اعلام می‌کند. علاوه بر این، مقاومت در برابر پرتو فرابنفش، اکسیداسیون و شرایط محیطی سخت در مشخصات رسمی محصول آمده است.
پوشش نیتریلی خارجی می‌تواند سطح تقویت‌کننده را بهتر از شیلنگ فاقد Cover در برابر برخی عوامل محیطی محافظت کند.
با این حال، مقاومت محیطی به معنی بی‌نیازی از نگهداری نیست. تابش مستقیم طولانی، سایش روی لبه‌های تیز و آلودگی باقی‌مانده روی سطح می‌توانند عمر هر شیلنگی را کاهش دهند.
مقاومت شیمیایی؛ «ضد اسید» دقیقاً یعنی چه؟
نام تجاری این محصول ممکن است این تصور را ایجاد کند که شیلنگ در برابر هر ماده شیمیایی مقاومت دارد. چنین برداشت مطلقی صحیح نیست.
شیلنگ ضد اسید ARYA برای محیط‌های شیمیایی و صنعتی طراحی شده و سازنده مقاومت آن را در برابر مواد شیمیایی و شرایط خورنده مطرح می‌کند. با این حال، سازگاری واقعی همیشه به ماده مشخص بستگی دارد.
برای مثال، دو اسید مختلف می‌توانند رفتار کاملاً متفاوتی در تماس با Nitrile Rubber داشته باشند. غلظت ماده، دمای سیال، مدت تماس و فشار نیز نتیجه را تغییر می‌دهند.
بنابراین در پروژه‌ای که شیلنگ مستقیماً با یک ماده شیمیایی خاص تماس دارد، واحد HSE یا مهندسی باید Chemical Compatibility را برای همان ماده بررسی کند. عبارت کلی «ضد اسید» جای این کنترل را نمی‌گیرد.
کاربرد شیلنگ ضد اسید ARYA در صنایع
شیلنگ ضد اسید ARYA برای شرایطی ارزش بیشتری پیدا می‌کند که یک شیلنگ معمولی ممکن است با سایش، مواد شیمیایی یا شرایط محیطی سخت‌تری روبه‌رو شود.
آریاکوپلینگ استفاده از این خانواده را در ایستگاه‌های آتش‌نشانی و صنایع سبک و مادر مطرح می‌کند. همچنین محیط‌های شیمیایی، صنعتی و پتروشیمی را از کاربردهای شیلنگ ضداسید نام می‌برد.
در صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها، صنایع شیمیایی و برخی واحدهای فرآیندی، احتمال تماس تجهیزات آتش‌نشانی با بخارات نفتی، روغن‌ها یا مواد خورنده بیشتر است. در چنین محیط‌هایی انتخاب متریال شیلنگ اهمیت بیشتری پیدا می‌کند.
با این حال، انتخاب نهایی باید بر اساس Hazard Assessment، نوع سیال اطفایی و Specification پروژه انجام گیرد.
اتصالات مناسب برای سایز ۱.۵ اینچ
Variant این صفحه سایز ۱.۵ اینچ دارد، اما انتخاب کوپلینگ فقط با تطبیق عدد ۱.۵ انجام نمی‌شود.
Tail کوپلینگ باید با قطر داخلی و ساختار شیلنگ هماهنگ باشد. همچنین روش بست، Pressure Rating، متریال و Interface اتصال باید متناسب با سیستم پروژه انتخاب شوند.
برای خطوط مبتنی بر STORZ می‌توان محصول مرتبط کوپلینگ STORZ آریا ۱.۵ اینچ مدل CO 1500 در ISV Kala را بررسی کرد.
اگر پروژه از سیستم اتصال انگلیسی استفاده می‌کند، کوپلینگ برنجی ARYA BS سایز ۱.۵ اینچ در ISV Kala نیز محصول مرتبطی برای بررسی فنی است.
این لینک‌ها جای کنترل مهندسی را نمی‌گیرند. نوع Interface و ابعاد اتصال باید قبل از مونتاژ نهایی تطبیق داشته باشند.
وزن شیلنگ ضد اسید ARYA سایز ۱.۵ اینچ
آریاکوپلینگ وزن تقریبی سایز ۱.۵ اینچ را حدود ۳۱۰ گرم به‌ازای هر متر اعلام می‌کند. برای مقایسه، وزن اعلامی خانواده با افزایش قطر بیشتر می‌شود و سایز ۲.۵ اینچ حدود ۵۸۰ گرم بر متر وزن دارد.
وزن در عملیات اهمیت دارد، زیرا یک خط چندده‌متری علاوه بر وزن خود شیلنگ، وزن آب داخل آن را نیز به اپراتور تحمیل می‌کند.
با این حال، وزن پایین نباید تنها معیار خرید باشد. مقاومت مکانیکی، ساختار، Listing و عملکرد هیدرولیکی اهمیت بیشتری دارند.
بازرسی قبل از استفاده
پیش از فشارگیری، اپراتور باید تمام طول شیلنگ را بررسی کند.
ترک سطحی، بریدگی، پارگی، تورم موضعی، جداشدگی لایه‌ها و آسیب حرارتی می‌توانند نشانه ضعف ساختاری باشند.
محل اتصال کوپلینگ نیز اهمیت زیادی دارد. شیلنگ نباید روی Tail حرکت کند و بست نباید شکستگی، خوردگی یا شل‌شدگی داشته باشد.
اگر سطح خارجی با ماده شیمیایی تماس داشته، نوع ماده و میزان تماس نیز باید مشخص شود. شست‌وشوی بدون شناخت ماده ممکن است همیشه کافی نباشد.
نگهداری شیلنگ ضد اسید ARYA پس از عملیات
آریاکوپلینگ برای نگهداری شیلنگ ضد اسید ARYA بر بازرسی دوره‌ای، شست‌وشوی شیلنگ پس از استفاده و نگهداری در محیط خشک تأکید می‌کند. سازنده همچنین توصیه می‌کند شیلنگ بدون ضرورت در معرض تابش مستقیم طولانی خورشید قرار نگیرد.
اگر شیلنگ با ماده شیمیایی تماس داشته است، ابتدا باید روش پاک‌سازی متناسب با همان ماده مشخص شود. در برخی مواد، آب به‌تنهایی بهترین روش Decontamination نیست.
پس از پاک‌سازی، بدنه و محل اتصال کوپلینگ باید دوباره بررسی شوند. وجود تغییر رنگ، تورم، نرم‌شدگی یا سخت‌شدگی غیرعادی می‌تواند نشانه ناسازگاری شیمیایی باشد.
محدودیت‌های مهم محصول
UL-Listed بودن محصول به معنی سازگاری با تمام مواد شیمیایی نیست.
عبارت ضداسید نیز به معنای مقاومت نامحدود در برابر هر اسید، باز، حلال یا سوخت نیست.
آزمون سطح داغ ۴۰۰ درجه سانتی‌گراد به مدت ۱۲۰ ثانیه، دمای کاری دائمی محصول را مشخص نمی‌کند.
همچنین فشارهای ۱۷ و ۵۵ بار که در برخی منابع بازار دیده می‌شوند، در صفحه رسمی فعلی سازنده برای Variant سایز ۱.۵ اینچ به‌صورت عدد قطعی درج نشده‌اند. بنابراین برای پروژه‌ای که Pressure Rating دقیق اهمیت دارد، دیتاشیت یا مدرک Listing همان Variant باید مبنا قرار گیرد.
راهنمای خرید شیلنگ ضد اسید ARYA
هنگام سفارش شیلنگ ضد اسید ARYA بهتر است عبارت عمومی «شیلنگ ضداسید آریا ۱.۵ اینچ» تنها توضیح RFQ نباشد.
در سفارش حرفه‌ای، نوع Type 3، سایز ۱.۵ اینچ، طول، نوع اتصال، استاندارد موردنیاز و الزامات UL باید مشخص شوند.
اگر پروژه UL Listing را الزام می‌کند، شماره Listing یا مدرک قابل ردیابی همان محصول را از تأمین‌کننده بخواهید.
برای پروژه‌ای که تماس با ماده شیمیایی خاص دارد، نام ماده، غلظت و دمای کار را نیز در استعلام فنی ذکر کنید تا سازگاری محصول قبل از خرید بررسی شود.
همچنین می‌توان برای تکمیل خط از دسته تجهیزات آتش‌نشانی و اطفای حریق ISV Kala تجهیزات مرتبط را بررسی کرد.
کنترل کالا هنگام تحویل
در زمان تحویل، ابتدا سایز ۱.۵ اینچ، برند ARYA و مارکینگ Type 3 را با سفارش تطبیق دهید.
مارکینگ UL و اطلاعات قابل ردیابی روی شیلنگ یا مدارک محصول باید با Listing ارائه‌شده هماهنگی داشته باشند.
طول واقعی رول، وضعیت Cover نیتریلی و سلامت محل نصب کوپلینگ نیز باید بررسی شوند.
اگر پروژه Test Certificate یا مدرک خاصی مطالبه می‌کند، مدرک یک سایز یا مدل دیگر را به‌عنوان جایگزین نپذیرید.
برای کنترل اطلاعات کارخانه می‌توان مستقیماً به صفحه رسمی شیلنگ آتش‌نشانی ضداسید آریاکوپلینگ مراجعه کرد.
مشخصات فنی
برند: آریا / ARYA
سازنده: آریاکوپلینگ
نوع محصول: شیلنگ تخصصی آتش‌نشانی ضداسید
خانواده: تایپ ۳ / Type 3
وضعیت اعلامی: UL-Listed
سایز: ۱.۵ اینچ
وزن تقریبی: ۳۱۰ گرم به‌ازای هر متر
ساختار: سه‌لایه
جنس لایه داخلی: لاستیک نیتریل؛ جنس لایه میانی: نخ پلی‌استر؛ جنس لایه خارجی: لاستیک نیتریل
طول: مطابق سفارش
محدوده دمای محیطی: منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد
جذب رطوبت اعلامی: کمتر از ۰.۰۲ کیلوگرم بر مترمربع
آزمون سطح داغ: ۴۰۰ درجه سانتی‌گراد به مدت ۱۲۰ ثانیه
افت فشار اعلامی خانواده: کمتر از ۰.۵ بار در ۲۳ متر تحت فشار ۷ بار
استاندارد مرجع: UL 19
وضعیت UL 19: Active، ویرایش چهاردهم
آخرین Revision ثبت‌شده UL 19: پنجم فوریه ۲۰۲۵
استاندارد مرتبط: BS 6391:2009
وضعیت BS 6391: Current
فشار کاری دقیق Variant: نیازمند مدرک رسمی همان سایز
فشار ترکیدگی دقیق Variant: نیازمند مدرک رسمی همان سایز
کاربرد اصلی: خطوط اطفای حریق صنعتی و محیط‌های سخت
جمع‌بندی
شیلنگ ضد اسید ARYA تایپ 3 سایز ۱.۵ اینچ، یک شیلنگ تخصصی آتش‌نشانی با ساختار سه‌لایه نیتریل، پلی‌استر و نیتریل است که آریاکوپلینگ آن را UL-Listed معرفی می‌کند. وزن تقریبی ۳۱۰ گرم بر متر، محدوده دمای محیطی منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد، الزامات UL 19 و BS 6391 و مقاومت بالاتر در شرایط صنعتی، این مدل را از شیلنگ تاشونده عمومی آریا متمایز می‌کنند. با این حال، خریدار باید پیش از سفارش شیلنگ ضد اسید ARYA، سازگاری شیمیایی با ماده موردنظر، نوع کوپلینگ، طول، مدرک UL و Pressure Rating دقیق همان Variant را کنترل کند؛ زیرا نام «ضداسید» به‌تنهایی نمی‌تواند جای بررسی فنی شرایط واقعی پروژه را بگیرد.
| ساختار سه‌لایه: |
نیتریل و پلی‌استر مقاوم صنعتی. |
|---|---|
| تأییدیه UL: |
مدل Type 3 با Listing اعلامی. |
| مقاومت شیمیایی: |
مناسب محیط‌های صنعتی خورنده. |
| سایز ۱.۵ اینچ: |
وزن تقریبی ۳۱۰ گرم بر متر. |
