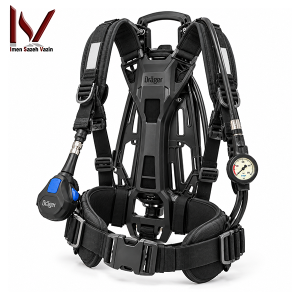

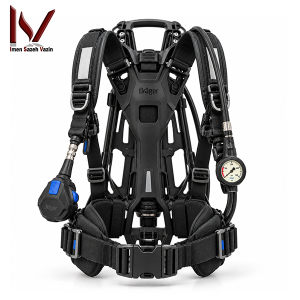

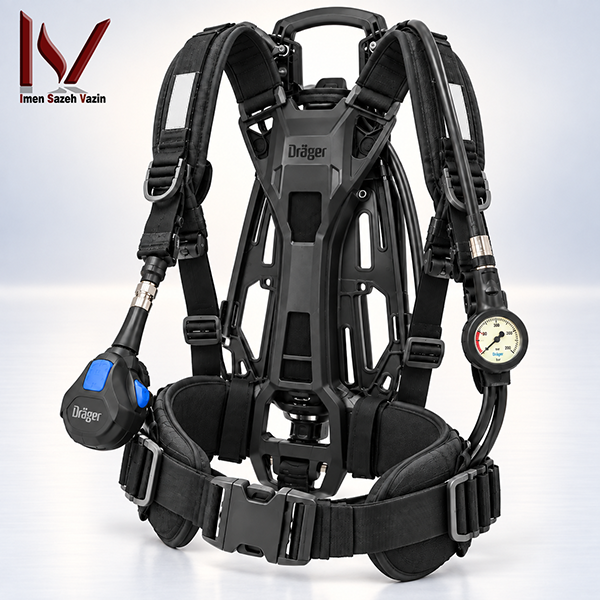

دستگاه تنفسی هوای فشرده Dräger PSS 7000

معرفی ‏دستگاه تنفسی هوای فشرده Dräger PSS 7000

‏دستگاه تنفسی هوای فشرده PSS 7000 یکی از سیستم‌های حرفه‌ای خانواده SCBA دراگر برای عملیات آتش‌نشانی است. این دستگاه هوای تنفسی را از سیلندر پرفشار همراه آتش‌نشان تأمین می‌کند؛ بنابراین، کاربر برای دریافت هوا به محیط اطراف وابسته نیست.

‏دراگر در PSS 7000 تمرکز ویژه‌ای روی ارگونومی و آزادی حرکت قرار داده است. صفحه پشتی سه‌مرحله‌ای به کاربر اجازه می‌دهد ارتفاع دستگاه را با فرم بدن خود هماهنگ کند. کمربند متحرک نیز حرکت کمر و لگن را دنبال می‌کند و ثبات دستگاه را هنگام خم‌شدن، بالا رفتن یا حرکت در فضاهای محدود افزایش می‌دهد.

‏دراگر این مدل را با گزینه‌های متنوع مانیتورینگ و تجهیزات جانبی توسعه داد. کاربر می‌تواند بسته به Part Number دستگاه، از گیج مکانیکی، Bodyguard 1500، Bodyguard 7000، HUD، سیستم ارتباطی و تجهیزات تله‌متری استفاده کند.

‏صفحه رسمی منطقه خاورمیانه اکنون وضعیت PSS 7000 را «End of Sales» نمایش می‌دهد و Dräger PSS AirBoss را نسل جدیدتر معرفی می‌کند. بنابراین، خریدار باید موجودی بازار ایران را از نظر سال تولید، Part Number، وضعیت سیلندر، سابقه سرویس و دسترسی به قطعات یدکی با دقت بیشتری بررسی کند.

‏تنظیم ارتفاع سه‌مرحله‌ای و ارگونومی حرفه‌ای

‏دراگر صفحه پشتی PSS 7000 را با سه موقعیت تنظیم ارتفاع طراحی می‌کند. کاربر می‌تواند ارتفاع سیستم حمل را متناسب با طول بالاتنه خود تنظیم کند و دستگاه را در موقعیت مناسب‌تری روی بدن قرار دهد.

‏کمربند کشویی و چرخان نیز حرکت بدن را دنبال می‌کند. این ساختار به آتش‌نشان کمک می‌کند هنگام حرکت در محیط عملیاتی، تعادل و آزادی حرکت بیشتری داشته باشد.

‏هارنس مقاوم با الیاف آرامید

‏دراگر در هارنس PSS 7000 از بافت ترکیبی آرامید و سگک‌های مقاوم استیل ضدزنگ استفاده می‌کند. این ساختار تحمل مناسبی در برابر استفاده مکرر، سایش و شرایط سخت آتش‌نشانی ایجاد می‌کند.

‏سطح اصطکاکی پدهای شانه و کمر نیز لغزش مجموعه روی بدن را کاهش می‌دهد و به حفظ موقعیت دستگاه کمک می‌کند.

‏شیلنگ‌های یکپارچه و قابل تنظیم

‏دراگر شیلنگ گیج و شیلنگ تأمین هوا را داخل کانال‌های صفحه پشتی هدایت می‌کند. این طراحی از شیلنگ‌ها در برابر آسیب فیزیکی محافظت می‌کند و احتمال گیرکردن آن‌ها به موانع محیط را کاهش می‌دهد.

‏کاربر می‌تواند تا دو شیلنگ را در هر سمت فریم هدایت کند و آرایش آن‌ها را متناسب با نیاز عملیاتی تغییر دهد.

‏سیستم‌های پیشرفته پایش و هشدار

‏دراگر برای PSS 7000 چند گزینه مانیتورینگ ارائه می‌دهد. کاربر می‌تواند گیج مکانیکی استاندارد، Tx Gauge همراه Bodyguard 1500 یا سیستم پیشرفته Bodyguard 7000 را انتخاب کند.

‏Bodyguard 7000 فشار سیلندر، زمان تقریبی باقی‌مانده تا فعال‌شدن هشدار و وضعیت کاربر را کنترل می‌کند. این سیستم همچنین قابلیت PASS، هشدارهای صوتی و تصویری و ثبت اطلاعات عملیاتی را در اختیار کاربر قرار می‌دهد.

‏مشخصات فنی سریع

‏نوع دستگاه: دستگاه تنفسی مستقل هوای فشرده SCBA

‏حداکثر فشار ورودی: ۳۰۰ بار

‏فشار خروجی اسمی مرحله اول: ۷٫۵ بار

‏استاندارد اصلی: EN 137:2006 Type 2

این دستگاه چگونه کار می‌کند؟

‏سیلندر، هوای قابل‌تنفس را با فشار بالا ذخیره می‌کند. رگولاتور مرحله اول PSS 7000 فشار هوا را کاهش می‌دهد و آن را از طریق شیلنگ فشار متوسط به شیر تقاضای تنفسی یا LDV می‌رساند.

‏شیر LDV با هر دم کاربر، میزان هوای موردنیاز را به ماسک تمام‌صورت انتقال می‌دهد. در نتیجه، آتش‌نشان هوای تنفسی خود را از سیلندر دریافت می‌کند و برای تأمین هوا به محیط آلوده اطراف وابسته نمی‌ماند.

‏دراگر برای مرحله اول سیستم، دبی بیش از ۱۰۰۰ لیتر بر دقیقه اعلام می‌کند. این مقدار ظرفیت جریان سیستم را نشان می‌دهد و نباید آن را با مصرف واقعی هوای کاربر اشتباه گرفت.

‏وزن دستگاه PSS 7000

‏وزن مجموعه با توجه به سیستم مانیتورینگ تغییر می‌کند. دراگر برای یک ست کامل شامل ماسک FPS 7000، شیر تقاضای تنفسی و سیلندر کامپوزیتی ۶٫۸ لیتری ۳۰۰ بار، وزن نسخه دارای گیج پنوماتیک را حدود ۱۱٫۷ کیلوگرم اعلام می‌کند.

‏همین مجموعه در نسخه مجهز به Bodyguard 7000 حدود ۱۲٫۲ کیلوگرم وزن دارد. بنابراین، هنگام مقایسه وزن PSS 7000 با سایر دستگاه‌ها باید نوع سیلندر و تجهیزات مانیتورینگ را نیز در نظر گرفت.

‏سیستم هشدار کاهش فشار

‏PSS 7000 هنگام کاهش فشار سیلندر به محدوده ۵۰ تا ۶۰ بار، سوت پنوماتیک هشدار را فعال می‌کند.

‏دراگر شدت صدای سوت را بیش از ۹۰ دسی‌بل اعلام می‌کند. نسخه Bodyguard 7000 نیز آلارم اصلی با شدت ۱۰۲ تا ۱۱۲ دسی‌بل در فاصله ۲۵۰ میلی‌متری ایجاد می‌کند.

‏کاربر باید در طول عملیات فشار سیلندر را کنترل کند و برنامه خروج را تنها به فعال‌شدن هشدار نهایی موکول نکند.

‏سیستم Bodyguard 7000

‏Bodyguard 7000 سیستم پایش الکترونیکی حرفه‌ای PSS 7000 است. این سیستم فشار سیلندر و زمان باقی‌مانده تا هشدار را به‌صورت پیوسته محاسبه می‌کند.

‏سیستم همچنین PASS داخلی، هشدارهای صوتی و بصری، آزمون خودکار، ثبت اطلاعات و امکان استفاده از شناسه شخصی را در اختیار آتش‌نشان قرار می‌دهد.

‏کاربر می‌تواند اطلاعات مهم را روی نمایشگر دستی مشاهده کند و در پیکربندی مناسب، HUD را روی ماسک FPS 7000 به مجموعه اضافه کند.

‏Bodyguard 1500 و Tx Gauge

‏دراگر Bodyguard 1500 را نیز برای PSS 7000 ارائه کرده است. این سیستم PASS بی‌سیم، اطلاعات فشار را از Tx Gauge دریافت می‌کند و در شرایط خطر با هشدارهای نوری و صوتی به کاربر و سایر اعضای تیم اطلاع می‌دهد.

‏Bodyguard 1500 همچنین هشدار حرارتی دارد و می‌تواند افزایش دما یا قرارگیری در دمای بالا را به کاربر اعلام کند.

‏پیکربندی یک یا دو سیلندر

‏دراگر امکان استفاده از پیکربندی دو سیلندر را برای PSS 7000 فراهم می‌کند. کاربر می‌تواند بر اساس نیاز عملیاتی، میزان هوای موردنیاز و پیکربندی موردتأیید، مجموعه مناسب را انتخاب کند.

‏برای نمونه، اسناد رسمی Dräger یک T-Piece را برای اتصال دو سیلندر کامپوزیتی ۶٫۸ لیتری با فشار ۳۰۰ بار معرفی می‌کنند.

‏اتصال سریع Quick-Connect

‏دراگر برای برخی نسخه‌های PSS 7000 سیستم Quick-Connect را ارائه می‌دهد. این سیستم فرآیند اتصال یا تعویض سیلندر را سریع‌تر می‌کند.

‏مکانیزم Quick-Connect از دو قفل مکانیکی و فشاری استفاده می‌کند. فشار داخل سیستم به حفظ اتصال کمک می‌کند و مکانیزم مکانیکی نیز از جداشدن ناخواسته سیلندر جلوگیری می‌کند.

‏ماسک و تجهیزات تنفسی سازگار

‏دراگر در اسناد PSS 7000، ماسک تمام‌صورت FPS 7000 و شیرهای تقاضای تنفسی PSS را در میان اجزای اصلی سیستم معرفی می‌کند.

‏کاربر باید ماسک، LDV و نوع اتصال را با Part Number دستگاه تطبیق دهد. صرف اتصال فیزیکی یک قطعه به دستگاه، سازگاری فنی و تأییدیه آن را ثابت نمی‌کند.

‏سیستم HUD و ارتباطات

‏کاربر می‌تواند در پیکربندی مناسب، نمایشگر HUD را روی ماسک FPS 7000 نصب کند. HUD اطلاعات مربوط به میزان هوای باقی‌مانده را داخل میدان دید کاربر نمایش می‌دهد.

‏دراگر همچنین سیستم PSS Merlin را برای انتقال اطلاعات دستگاه به نقطه کنترل عملیات ارائه کرده است. این سیستم می‌تواند اطلاعات وضعیت تجهیزات تنفسی را بین آتش‌نشان و مسئول کنترل ورودی مبادله کند.

‏استانداردها و تأییدیه‌های PSS 7000

‏دراگر در دیتاشیت بین‌المللی PSS 7000 استاندارد EN 137:2006 Type 2 و مشخصه vfdb 0802 را برای دستگاه ثبت می‌کند.

‏نسخه مجهز به Bodyguard 7000 همچنین الزامات سازگاری الکترومغناطیسی EN 61000-6-2 و الزامات انتشار EN 61000-6-3 را پوشش می‌دهد.

‏Dräger یک نسخه جداگانه از PSS 7000 را نیز برای بازار آمریکای شمالی با تأییدیه NFPA معرفی می‌کند. بنابراین، نباید تأییدیه NFPA نسخه آمریکایی را به تمام PSS 7000های موجود در بازار ایران تعمیم داد. خریدار باید Part Number و گواهی همان دستگاه را بررسی کند.

‏برای بررسی آخرین وضعیت چرخه عمر و اسناد رسمی محصول می‌توانید صفحه رسمی Dräger PSS 7000 را مشاهده کنید.

‏مشخصات فنی کامل

‏برند: Dräger

‏مدل: PSS 7000

‏نوع دستگاه: دستگاه تنفسی مستقل هوای فشرده SCBA

‏کاربرد اصلی: آتش‌نشانی حرفه‌ای

‏وضعیت رسمی در منطقه خاورمیانه: End of Sales

‏نسل جدید معرفی‌شده توسط Dräger: PSS AirBoss

‏محدوده فشار ورودی: صفر تا ۳۰۰ بار

‏فشار خروجی اسمی مرحله اول: ۷٫۵ بار

‏دبی خروجی مرحله اول: بیش از ۱۰۰۰ لیتر بر دقیقه

‏فشار فعال‌شدن سوت پنوماتیک: ۵۰ تا ۶۰ بار

‏شدت صدای سوت پنوماتیک: بیش از ۹۰ دسی‌بل

‏شدت آلارم اصلی Bodyguard 7000: حدود ۱۰۲ تا ۱۱۲ دسی‌بل در فاصله ۲۵۰ میلی‌متری

‏دمای کارکرد: منفی ۳۰ تا مثبت ۶۰ درجه سانتی‌گراد

‏وزن ست کامل با گیج پنوماتیک: حدود ۱۱٫۷ کیلوگرم

‏وزن ست کامل با Bodyguard 7000: حدود ۱۲٫۲ کیلوگرم

‏مبنای وزن فوق: ماسک FPS 7000، LDV و سیلندر کامپوزیتی ۶٫۸ لیتری ۳۰۰ بار

‏تنظیم ارتفاع صفحه پشتی: سه موقعیت

‏کمربند چرخان و کشویی: دارد

‏هارنس ترکیبی آرامید: دارد

‏سگک استیل ضدزنگ: دارد

‏مسیر یکپارچه شیلنگ‌ها: دارد

‏گیج مکانیکی: قابل انتخاب

‏Tx Gauge: قابل انتخاب

‏Bodyguard 1500: قابل انتخاب

‏Bodyguard 7000: قابل انتخاب

‏PASS: در پیکربندی‌های مجهز به Bodyguard

‏HUD: قابل انتخاب

‏تله‌متری PSS Merlin: قابل انتخاب

‏پیکربندی دو سیلندر: دارد

‏اتصال Quick-Connect: آپشنال

‏ChargAir: آپشنال

‏اتصال ثانویه برای نجات یا Airline: آپشنال

‏استاندارد اصلی: EN 137:2006 Type 2 و ‏استاندارد vfdb: 0802

‏استاندارد EMC نسخه Bodyguard: EN 61000-6-2 و ‏استاندارد انتشار نسخه Bodyguard: EN 61000-6-3

‏کشور ساخت دستگاه موجود: خریدار باید پلاک و مدارک همان دستگاه را بررسی کند

‏کاربردهای دستگاه تنفسی هوای فشرده PSS 7000

‏دراگر PSS 7000 را برای آتش‌نشانان حرفه‌ای توسعه داد. این دستگاه در عملیات‌هایی کاربرد دارد که کاربر باید منبع مستقل هوای قابل‌تنفس را همراه خود حمل کند.

‏آتش‌نشان می‌تواند مطابق ارزیابی خطر و دستورالعمل عملیاتی، از SCBA در محیط‌های دارای دود، محصولات احتراق یا هوای نامناسب برای تنفس استفاده کند.

‏تیم عملیاتی باید مدت مأموریت، شدت فعالیت، مسیر خروج و میزان هوای ذخیره را قبل از ورود به منطقه خطر محاسبه کند.

‏تفاوت PSS 7000 با دستگاه تنفسی موتوردار

‏PSS 7000 یک دستگاه تنفسی هوای فشرده است و برای تأمین هوا از موتور یا فن استفاده نمی‌کند.

‏سیلندر هوای فشرده منبع تنفسی این دستگاه را تشکیل می‌دهد. در مقابل، سیستم‌های PAPR هوای محیط را با فن از فیلتر عبور می‌دهند.

‏بنابراین، دسته صحیح PSS 7000 در فروشگاه «دستگاه تنفسی هوای فشرده» است، نه «دستگاه تنفسی موتوردار».

‏سرویس و نگهداری

‏دراگر مکانیزم Slide and Lock را در سیستم هارنس به‌کار می‌برد تا تکنسین بتواند بندها و پد کمر را سریع‌تر از صفحه پشتی جدا کند.

‏اتصال سریع رگولاتور مرحله اول و گیره‌های شیلنگ نیز دسترسی به اجزای دستگاه را هنگام سرویس و شست‌وشو ساده‌تر می‌کنند.

‏تکنسین باید مطابق برنامه سازنده، سیستم پنوماتیک، شیلنگ‌ها، گیج، LDV و تجهیزات الکترونیکی را کنترل کند.

‏بازرسی قبل از استفاده

‏کاربر باید قبل از هر عملیات، فریم، بندها، سگک‌ها، شیلنگ‌ها، اتصالات، ماسک، LDV، گیج و سیلندر را بررسی کند.

‏کاربر باید فشار سیلندر را کنترل کند و نبود نشتی را نیز تأیید کند. دستورالعمل Dräger از کاربر می‌خواهد وضعیت کامل سیستم حمل و قطعات اصلی را قبل و بعد از استفاده بررسی کند.

‏اگر کاربر هرگونه نشتی، پارگی شیلنگ، آسیب فریم یا اختلال در سیستم هشدار مشاهده کند، باید دستگاه را از چرخه عملیات خارج کند.

‏وضعیت PSS 7000 در بازار ایران

‏فروشنده آتش‌پوشان صفحه مستقلی برای Dräger PSS 7000 در بازار ایران دارد و این مدل را در گروه تجهیزات تنفسی معرفی می‌کند. این صفحه همچنین امکان تأمین دستگاه همراه با سیلندر، ماسک FPS 7000 و تجهیزات جانبی را ذکر می‌کند.

‏در مقابل، Dräger در صفحه رسمی خاورمیانه وضعیت این مدل را End of Sales نشان می‌دهد. بنابراین، موجودی بازار ایران لزوماً به معنای تولید جاری کارخانه نیست.

‏خریدار باید هنگام سفارش، سال تولید، Part Number، شماره سریال، پیکربندی مانیتورینگ، نوع سیلندر، ماسک و سوابق سرویس را کنترل کند.

‏کنترل اصالت و پیکربندی

‏خریدار باید شماره سریال و Part Number دستگاه را با مدارک فروش تطبیق دهد.

‏کارشناس باید نوع گیج یا سیستم Bodyguard را به‌طور دقیق مشخص کند.

‏تیم فنی باید مدل ماسک، LDV، نوع اتصال سیلندر و فشار کاری را با پیکربندی دستگاه تطبیق دهد.

‏اگر فروشنده برای دستگاه تأییدیه NFPA اعلام می‌کند، خریدار باید گواهی همان Part Number را مطالبه کند؛ زیرا Dräger نسخه NFPA را جداگانه برای بازار آمریکای شمالی معرفی می‌کند.

‏در تجهیزات با وضعیت End of Sales، وضعیت قطعات یدکی، باتری‌ها، تجهیزات الکترونیکی و سوابق سرویس نیز اهمیت بیشتری پیدا می‌کند.

‏جمع‌بندی

‏دستگاه تنفسی هوای فشرده Dräger PSS 7000 یک SCBA حرفه‌ای برای آتش‌نشانی است. دراگر در این مدل تنظیم ارتفاع سه‌مرحله‌ای، کمربند چرخان، هارنس مقاوم، شیلنگ‌های یکپارچه و سیستم پنوماتیک قدرتمند را با گزینه‌های پیشرفته مانیتورینگ ترکیب می‌کند.

‏امکان انتخاب Bodyguard 1500 یا Bodyguard 7000، HUD، سیستم تله‌متری، پیکربندی دو سیلندر و Quick-Connect انعطاف زیادی برای تنظیم دستگاه بر اساس نیاز عملیات ایجاد می‌کند.

‏از آنجا که Dräger فروش رسمی PSS 7000 را در منطقه خاورمیانه پایان داده و PSS AirBoss را به‌عنوان نسل جدید معرفی می‌کند، خریدار باید اصالت، سال تولید، Part Number، سیلندر، سیستم مانیتورینگ و وضعیت خدمات و قطعات را پیش از خرید با دقت کنترل کند.
