تستر کیفیت هوای تنفسی Dräger Aerotest Alpha
حداکثر فشار هوای ورودی: ۲۰ بار
فشار تنظیمشده کارخانه: حدود ۳ بار
دبی اندازهگیری: ۰٫۲ و ۴ لیتر بر دقیقه
وزن کیت کامل: حدود ۳ کیلوگرم
معرفی تستر کیفیت هوای تنفسی Dräger Aerotest Alpha
کیفیت هوای فشرده اهمیت زیادی در سیستمهای تنفسی دارد. کمپرسور، خطوط انتقال، مخازن و تجهیزات جانبی میتوانند در شرایط نامناسب آلایندههایی مانند مونوکسید کربن، دیاکسید کربن، رطوبت یا ذرات روغن را وارد جریان هوا کنند. Aerotest Alpha به کاربر کمک میکند این آلایندهها را در محل و بدون نیاز به تجهیزات آزمایشگاهی پیچیده بررسی کند. دراگر این کیت را برای کنترل هوای تنفسی در محدوده فشار پایین طراحی کرده است. سیستم از لولههای اندازهگیری Dräger و Oil Impactor استفاده میکند و کاربر میتواند میزان آلایندههای مختلف را بهصورت کمی ارزیابی کند. تستر کیفیت هوای تنفسی Dräger Aerotest Alpha برای کنترل کیفیت هوای کمپرسورهای تنفسی، سیستمهای Airline و سایر منابع هوای فشردهای کاربرد دارد که فشار مناسب ورودی Aerotest Alpha را فراهم میکنند.
Aerotest Alpha مستقیماً هوا تولید نمیکند و نقش دستگاه تنفسی را هم ندارد. این محصول یک تجهیز اندازهگیری و کنترل کیفیت هوای تنفسی است.
Aerotest Alpha چه پارامترهایی را اندازهگیری میکند؟
تستر کیفیت هوای تنفسی Aerotest Alpha چهار آلاینده اصلی را با تجهیزات اندازهگیری مخصوص بررسی میکند.
برای مونوکسید کربن، Dräger لوله Carbon Monoxide 5/a-P را معرفی میکند. این لوله محدوده ۵ تا ۱۵۰ ppm را پوشش میدهد.
برای دیاکسید کربن، لوله Carbon Dioxide 100/a-P محدوده ۱۰۰ تا ۳۰۰۰ ppm را اندازهگیری میکند.
برای بخار آب، Dräger از لوله Water Vapour 20/a-P استفاده میکند. محدوده اندازهگیری به روش و زمان آزمون بستگی دارد.
برای آئروسل روغن نیز Oil Impactor امکان بررسی مقادیر پایین روغن را فراهم میکند و Dräger محدوده ۰٫۱ تا ۱٫۰ میلیگرم بر مترمکعب را برای آن اعلام میکند.
کنترل کیفیت هوای تنفسی بر اساس EN 12021
دراگر Aerotest Alpha را برای ارزیابی هوای تنفسی فشرده و انجام اندازهگیریهای کمی آلایندهها ارائه میکند. اسناد رسمی Dräger به امکان بررسی کیفیت هوا بر اساس DIN EN 12021 اشاره میکنند.
کاربر باید نتیجه اندازهگیری را با الزامات استاندارد، دستورالعمل سازمان و شرایط کاربرد واقعی مقایسه کند. خود Aerotest Alpha بهتنهایی تأییدیه نهایی کل سیستم هوای تنفسی را صادر نمیکند؛ بلکه اطلاعات لازم برای ارزیابی کیفیت هوا را در اختیار کاربر قرار میدهد.
نحوه عملکرد تستر کیفیت هوای تنفسی Aerotest Alpha
کاربر ابتدا Aerotest Alpha را به منبع هوای فشرده متصل میکند. رگولاتور داخلی فشار مناسب را برای فرآیند اندازهگیری فراهم میکند. سپس کاربر لولههای Dräger یا Oil Impactor مناسب را روی محلهای مشخص نصب میکند و جریان هوا را برای مدت تعیینشده از تجهیزات اندازهگیری عبور میدهد.
مواد داخل لولههای Dräger در تماس با آلاینده موردنظر واکنش نشان میدهند و تغییر رنگ ایجاد میکنند. کاربر مقدار آلاینده را از روی مقیاس لوله میخواند. Oil Impactor نیز میزان آئروسل روغن را با روش مخصوص خود مشخص میکند.
این روش به کاربر اجازه میدهد بدون انتقال نمونه به آزمایشگاه، یک ارزیابی سریع در محل انجام دهد.
فشار و دبی کاری
Dräger حداکثر فشار تأمین Aerotest Alpha را ۲۰ بار اعلام میکند. رگولاتور دستگاه فشار خروجی موردنیاز برای آزمون را کنترل میکند و تنظیم کارخانه حدود ۳ بار است.
سیستم برای فرآیندهای مختلف اندازهگیری دبی ۰٫۲ یا ۴ لیتر بر دقیقه را فراهم میکند. Oil Impactor برای اندازهگیری آئروسل روغن از جریان ۴ لیتر بر دقیقه استفاده میکند.
سرعت انجام آزمون
Aerotest Alpha امکان کنترل سریع کیفیت هوای تنفسی را فراهم میکند. بسیاری از آزمونهای اصلی در مدت حدود ۵ دقیقه نتیجه میدهند.
برای مثال، لولههای CO و CO₂ حدود ۵ دقیقه زمان نیاز دارند. Oil Impactor نیز با دبی ۴ لیتر بر دقیقه حدود ۵ دقیقه کار میکند. زمان اندازهگیری بخار آب به محدوده و روش آزمون بستگی دارد.
اجزای اصلی کیت Aerotest Alpha

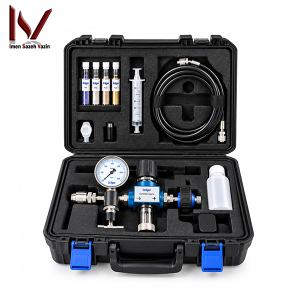

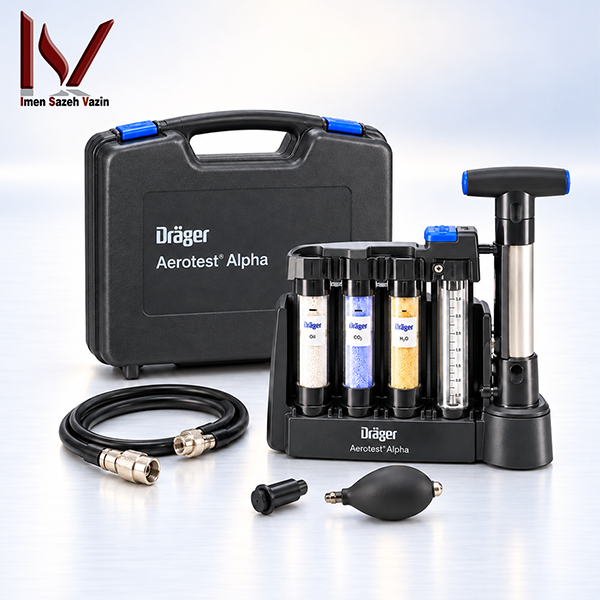

کیت پایه Aerotest Alpha شامل رگولاتور فشار است. دراگر بلوک اندازهگیری چهارلولهای را داخل مجموعه قرار میدهد. کیت همچنین آداپتور Oil Impactor، درپوش، اتصال ورودی، شیلنگ Bubble Test، ابزار بازکننده لوله Dräger TO 7000، تایمر، دفترچه راهنما و کیف حمل را در بر میگیرد.
کد سفارش کیت پایه بدون لوله و Oil Impactor برابر 6527149 است. Dräger برای ست کامل همراه با لولههای اندازهگیری و Oil Impactor نیز کد 6527150 را در کاتالوگ خود ثبت میکند.
مشخصات فنی کامل
| مشخصه | مقدار |
|---|---|
| برند | دراگر (Dräger) |
| مدل | Aerotest Alpha |
| نوع محصول | تستر کیفیت هوای تنفسی |
| کاربرد | کنترل خلوص هوای فشرده تنفسی |
| محدوده کاربرد | سیستمهای هوای فشرده با فشار پایین |
| حداکثر فشار تأمین | ۲۰ بار |
| فشار تنظیم کارخانه | حدود ۳ بار |
| محدوده گیج فشار | حدود ۰٫۳ تا ۱۵ بار |
| دبی قابل استفاده | ۰٫۲ و ۴ لیتر بر دقیقه |
| وزن مجموعه | حدود ۳ کیلوگرم |
| ابعاد کیف | ۳۹۰ × ۳۱۵ × ۱۱۰ میلیمتر |
| پارامتر CO | ۵ تا ۱۵۰ ppm |
| پارامتر CO₂ | ۱۰۰ تا ۳۰۰۰ ppm |
| آئروسل روغن | ۰٫۱ تا ۱٫۰ mg/m³ |
| بخار آب | بر اساس لوله Water Vapour 20/a-P و روش آزمون |
| روش اندازهگیری CO | لوله Dräger مدل Carbon Monoxide 5/a-P |
| روش اندازهگیری CO₂ | لوله Dräger مدل Carbon Dioxide 100/a-P |
| روش اندازهگیری روغن | Dräger Oil Impactor |
| روش اندازهگیری بخار آب | لوله Dräger مدل Water Vapour 20/a-P |
| کد کیت پایه | 6527149 |
| کد ست کامل | 6527150 |
| وضعیت رسمی محصول | جاری |
کدهای تجهیزات مصرفی
لوله Carbon Dioxide 100/a-P با کد 6728521 عرضه میشود.
لوله Carbon Monoxide 5/a-P کد 6728511 دارد.
Dräger برای Water Vapour 20/a-P کد 8103061 را ثبت میکند.
Oil Impactor نیز کد 8103560 دارد.
کاربردهای تستر کیفیت هوای تنفسی
Aerotest Alpha برای مجموعههایی کاربرد دارد که کیفیت هوای فشرده تنفسی را بهصورت دورهای کنترل میکنند.
واحدهای آتشنشانی میتوانند از این کیت برای بررسی خروجی سیستمهای تأمین هوای تنفسی استفاده کنند.
صنایع نفت، گاز، پتروشیمی، معدن و مجموعههای صنعتی نیز میتوانند کیفیت هوای خطوط تنفسی و برخی سیستمهای کمپرسور را با این کیت کنترل کنند.
مراکز تعمیر و نگهداری تجهیزات تنفسی نیز میتوانند Aerotest Alpha را در برنامه کنترل کیفیت خود قرار دهند.
برای مطالعه مطالب بیشتر درباره تجهیزات ایمنی و حفاظت فردی میتوانید به وبلاگ ISV Kala مراجعه کنید.
تفاوت Aerotest Alpha با دستگاه آنالایزر الکترونیکی
Aerotest Alpha برای اندازهگیری از لولههای شیمیایی Dräger و Oil Impactor استفاده میکند. بنابراین، این محصول با آنالایزرهای الکترونیکی دارای سنسورهای دائمی تفاوت دارد.
روش لولهای به کاربر اجازه میدهد تجهیزات پیچیده الکترونیکی کمتری همراه خود حمل کند و آزمون را مستقیماً در محل انجام دهد.
در مقابل، کاربر برای هر آزمون باید لوله یا Impactor مناسب و سالم در اختیار داشته باشد و تاریخ مصرف تجهیزات اندازهگیری را نیز بررسی کند.
محدودیتهای استفاده
کاربر باید فشار ورودی را در محدوده مجاز دستگاه نگه دارد و نباید Aerotest Alpha را مستقیماً به منبعی با فشار بیش از ظرفیت ورودی متصل کند.
همچنین، هر لوله Dräger محدوده اندازهگیری مشخصی دارد. اگر مقدار آلاینده خارج از محدوده لوله قرار بگیرد، کاربر باید روش یا تجهیز مناسب دیگری انتخاب کند.
شرایط نگهداری، تاریخ انقضا و سلامت لولهها نیز بر نتیجه آزمون تأثیر میگذارند.
نگهداری و آمادهسازی کیت
کاربر باید پس از هر آزمون، اتصالات و بخشهای در تماس با جریان هوا را بررسی کند و تجهیزات را تمیز داخل کیف قرار دهد.
پیش از آزمون بعدی، کاربر باید وضعیت رگولاتور، شیلنگها، اتصالات، تایمر و تجهیزات مصرفی را کنترل کند.
همچنین، خریدار باید تاریخ انقضای Dräger-Tubeها و Oil Impactorها را بررسی کند و تجهیزات مصرفی منقضی یا آسیبدیده را کنار بگذارد.
صفحه رسمی و اطلاعات سازنده
دراگر همچنان Aerotest Alpha را در سبد رسمی تجهیزات کنترل هوای تنفسی خود معرفی میکند. برای بررسی مشخصات بهروز، تجهیزات مصرفی و مدارک فنی میتوانید به صفحه رسمی Dräger Aerotest Alpha مراجعه کنید.
وضعیت عرضه در ایران
Aerotest Alpha سابقه عرضه در بازار ایران دارد و مجموعه دراگر ایران این خانواده از تجهیزات تست هوای تنفسی را در گروه محصولات Dräger معرفی کرده است.
خریدار باید هنگام سفارش مشخص کند که کیت پایه یا ست کامل را نیاز دارد؛ زیرا کد 6527149 کیت پایه را بدون لولههای مصرفی و Oil Impactor مشخص میکند، در حالی که ست کامل کد متفاوتی دارد.
همچنین، خریدار باید کد لولهها، تاریخ مصرف، سلامت بستهبندی و اصالت تجهیزات مصرفی را کنترل کند.
کنترل اصالت و انتخاب صحیح
خریدار باید Part Number روی کیت را با سفارش خود تطبیق دهد. کاربر باید کد لولههای CO، CO₂ و بخار آب را قبل از استفاده بررسی کند. تیم فنی باید تاریخ انقضای لولههای مصرفی و Oil Impactor را کنترل کند.
همچنین، خریدار باید مطمئن شود که رگولاتور، بلوک اندازهگیری، آداپتور Oil Impactor و سایر اجزای اصلی داخل کیف قرار دارند.
جمعبندی
تستر کیفیت هوای تنفسی Dräger Aerotest Alpha یک ابزار پرتابل برای کنترل خلوص هوای فشرده در فشار پایین است. این کیت امکان اندازهگیری مونوکسید کربن، دیاکسید کربن، بخار آب و آئروسل روغن را فراهم میکند.
حداکثر فشار ورودی ۲۰ بار، رگولاتور داخلی، امکان انجام چند آزمون و کیف حمل کامل، Aerotest Alpha را به گزینهای کاربردی برای کنترل دورهای سیستمهای هوای تنفسی تبدیل میکنند.
هنگام خرید، خریدار باید علاوه بر کد خود کیت، لولههای مصرفی، Oil Impactor، تاریخ انقضا و کاملبودن اقلام مجموعه را نیز کنترل کند.
| ۱. اندازهگیری چهار پارامتر مهم کیفیت هوا |
Aerotest Alpha امکان بررسی مونوکسید کربن، دیاکسید کربن، بخار آب و آئروسل روغن را فراهم میکند. این چهار پارامتر نقش مهمی در کنترل کیفیت هوای فشرده تنفسی دارند و کاربر میتواند آنها را متناسب با تجهیزات مصرفی کیت اندازهگیری کند. |
|---|---|
| ۲. امکان انجام چند اندازهگیری بهصورت همزمان |
دراگر بلوک اندازهگیری Aerotest Alpha را بهگونهای میسازد که کاربر بتواند چند پارامتر را در یک مرحله بررسی کند. این قابلیت زمان کنترل را کاهش میدهد و بررسی دورهای سیستمهای هوای تنفسی را سادهتر میکند. |
| ۳. رگولاتور داخلی برای کنترل فشار و جریان |
کیت Aerotest Alpha رگولاتور فشار دارد و فشار هوای ورودی را برای فرآیند اندازهگیری کنترل میکند. Dräger حداکثر فشار تأمین را ۲۰ بار اعلام میکند و دستگاه در حالت تحویل، فشار اندازهگیری را روی حدود ۳ بار تنظیم میکند. |
| ۴. کیف حمل کامل و مناسب استفاده میدانی |
دراگر اجزای Aerotest Alpha را داخل یک کیف حمل مقاوم و منظم قرار میدهد. کاربر میتواند رگولاتور، بلوک اندازهگیری، آداپتور Impactor، تایمر، ابزار بازکننده لوله و سایر تجهیزات را در یک مجموعه حمل کند. این ساختار استفاده از کیت را در سایتهای صنعتی و محل کمپرسور آسانتر میکند. |
