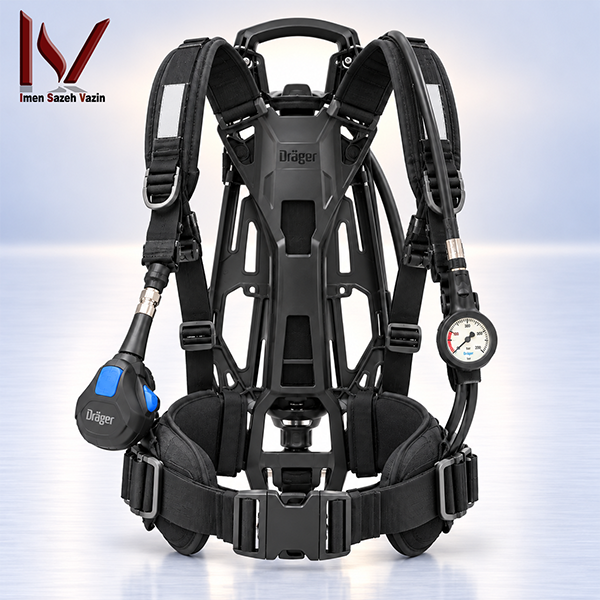

دستگاه تنفسی هوای فشرده Dräger PSS 5000

‏معرفی دستگاه تنفسی هوای فشرده Dräger PSS 5000

‏دستگاه تنفسی هوای فشرده Dräger PSS 5000 برای آتش‌نشانان و نیروهای امدادی طراحی می‌شود که در محیط‌های خطرناک به یک منبع مستقل هوای تنفسی نیاز دارند. این دستگاه هوا را از سیلندر پرفشار همراه کاربر تأمین می‌کند و به هوای آلوده محیط وابسته نیست؛ به همین دلیل در گروه دستگاه‌های تنفسی مستقل هوای فشرده یا SCBA قرار می‌گیرد.

‏دراگر در PSS 5000 روی راحتی کاربر، آزادی حرکت و دسترسی ساده‌تر به اجزای دستگاه تمرکز کرده است. کمربند چرخان، هارنس مقاوم، مسیر منظم شیلنگ‌ها و سیستم پنوماتیک حرفه‌ای به آتش‌نشان کمک می‌کنند دستگاه را در شرایط عملیاتی سخت با کنترل بیشتری حمل کند.

‏PSS 5000 از پیکربندی‌های مختلف پشتیبانی می‌کند و بسته به نسخه می‌تواند همراه گیج مکانیکی یا سیستم‌های مانیتورینگ پیشرفته‌تر مانند Bodyguard استفاده شود. همچنین، پشتیبانی از پیکربندی یک یا دو سیلندر به کاربر اجازه می‌دهد مجموعه را بر اساس نیاز عملیاتی انتخاب کند.

‏دراگر فروش رسمی این مدل را پایان داد و اکنون خانواده PSS AirBoss را به‌عنوان نسل جدیدتر تجهیزات تنفسی آتش‌نشانی عرضه می‌کند. با این حال، PSS 5000 همچنان در بعضی بازارها و موجودی فروشندگان قابل دیدن است بنابراین، هنگام خرید این مدل باید شماره قطعه، سال تولید، وضعیت سیلندر، سوابق سرویس، اصالت قطعات و مدارک فنی همان دستگاه با دقت بررسی شوند.

دستگاه تنفسی PSS 5000 چگونه کار می‌کند؟

‏سیلندر، هوای قابل‌تنفس را با فشار بالا ذخیره می‌کند. رگولاتور مرحله اول PSS 5000 فشار هوای سیلندر را کاهش می‌دهد و سپس هوا را از طریق شیلنگ فشار متوسط به شیر تقاضای تنفسی یا LDV می‌رساند.

‏شیر LDV با توجه به تنفس کاربر، جریان هوای لازم را به ماسک تمام‌صورت منتقل می‌کند. به همین دلیل، کاربر در زمان استفاده از دستگاه به هوای محیط وابسته نیست. ‏دراگر برای مرحله اول سیستم، دبی بیش از ۱۰۰۰ لیتر بر دقیقه و برای خروجی LDV دبی بیش از ۴۰۰ لیتر بر دقیقه اعلام می‌کند.

‏وزن دستگاه و تفاوت پیکربندی‌ها

‏وزن PSS 5000 به نوع سیستم مانیتورینگ و پیکربندی دستگاه بستگی دارد. در دیتاشیت رسمی قدیمی این خانواده، فریم و هارنس نسخه مجهز به گیج پنوماتیک حدود ۴ کیلوگرم وزن دارند. نسخه مجهز به Bodyguard 7000 وزن فریم و هارنس را به حدود ۴٫۶ کیلوگرم می‌رساند.

‏بنابراین، نباید یک عدد ثابت را به تمام نسخه‌های PSS 5000 نسبت داد. سیلندر، ماسک و سایر تجهیزات جانبی نیز وزن مجموعه آماده عملیات را افزایش می‌دهند.

‏سیستم هشدار کاهش فشار

‏سیستم پنوماتیک PSS 5000 هنگام کاهش فشار سیلندر به محدوده ۵۰ تا ۶۰ بار، سوت هشدار را فعال می‌کند. ‏دراگر شدت صدای این هشدار را بیش از ۹۰ دسی‌بل اعلام می‌کند. این هشدار به کاربر درباره کاهش ذخیره هوای تنفسی اطلاع می‌دهد تا مطابق برنامه عملیاتی، خروج از منطقه خطر را آغاز کند.

‏کاربر نباید برنامه خروج را تنها به شنیدن سوت هشدار وابسته کند و باید فشار باقی‌مانده را در طول عملیات کنترل کند.

‏پیکربندی سیلندر

‏PSS 5000 از پیکربندی یک سیلندر و دو سیلندر پشتیبانی می‌کند. انتخاب تعداد و ظرفیت سیلندر به زمان موردنیاز عملیات، میزان مصرف هوای کاربر و پیکربندی موردتأیید دستگاه بستگی دارد.

‏در بعضی نسخه‌ها دراگر اتصال Quick-Connect را نیز ارائه کرده است تا کاربر یا تیم پشتیبانی بتواند فرآیند تعویض سیلندر را ساده‌تر انجام دهد. ‏خریدار باید نوع اتصال، فشار سیلندر و تجهیزات مربوط به همان Part Number را قبل از سفارش بررسی کند.

‏ماسک و شیر تقاضای تنفسی

‏دراگر برای PSS 5000 ماسک‌های تمام‌صورت سازگار از خانواده FPS 7000 را ارائه کرده است و اسناد این خانواده به تجهیزات تنفسی و LDVهای مختلف نیز اشاره می‌کنند.

‏نوع ماسک، اتصال LDV و تنظیمات سیستم باید با پیکربندی دستگاه تطابق کامل داشته باشند. ‏کارشناس فنی نباید تنها بر اساس امکان اتصال مکانیکی درباره سازگاری دو قطعه تصمیم بگیرد. شماره قطعه و اسناد فنی باید سازگاری مجموعه را تأیید کنند.

‏سیستم Bodyguard 1500 و Bodyguard 7000

‏دراگر برای PSS 5000 امکان استفاده از سیستم‌های مانیتورینگ Bodyguard را در نظر می‌گیرد. Bodyguard 1500 می‌تواند همراه با Tx Gauge قابلیت PASS را به مجموعه اضافه کند. سیستم Bodyguard 7000 نیز اطلاعات بیشتری درباره وضعیت دستگاه و کاربر در اختیار آتش‌نشان قرار می‌دهد.

‏خریدار باید هنگام سفارش مشخص کند که دستگاه به کدام سیستم مانیتورینگ مجهز است؛ زیرا تمام نسخه‌های PSS 5000 تجهیزات الکترونیکی یکسانی ندارند.

‏استاندارد دستگاه تنفسی PSS 5000

‏دراگر استاندارد EN 137:2006 Type 2 را برای خانواده PSS 5000 اعلام کرد. این استاندارد به دستگاه‌های تنفسی مستقل مدار باز با هوای فشرده مربوط می‌شود.

‏با این حال، تأییدیه‌های PSS 5000 در بازارهای مختلف یکسان نیستند. برای مثال، نسخه‌های خاص NFPA برای بازار آمریکای شمالی نیز وجود داشته‌اند، اما نباید تأییدیه یک نسخه NFPA را به تمام PSS 5000های بازار ایران تعمیم داد.

‏برای بررسی وضعیت رسمی مدل، مدارک و نسخه‌های قابل شناسایی می‌توانید صفحه رسمی Dräger PSS 5000 را مشاهده کنید.

‏مشخصات فنی کامل

‏کاربردهای دستگاه تنفسی PSS 5000

‏دراگر PSS 5000 را برای آتش‌نشانان و نیروهای امدادی توسعه داد. این دستگاه در شرایطی کاربرد دارد که کاربر به یک منبع مستقل هوای تنفسی نیاز دارد. ‏آتش‌نشان می‌تواند در محیط دارای دود یا محصولات احتراق، مطابق ارزیابی خطر و دستورالعمل عملیاتی، از SCBA مناسب استفاده کند. تیم‌های امدادی نیز در برخی محیط‌های آلوده یا فاقد هوای قابل‌تنفس به چنین تجهیزی نیاز دارند. مسئول HSE باید نوع خطر، مدت عملیات، مسیر خروج و میزان ذخیره هوای موردنیاز را پیش از انتخاب پیکربندی بررسی کند.

‏تفاوت PSS 5000 با دستگاه تنفسی موتوردار

‏PSS 5000 یک دستگاه تنفسی هوای فشرده است و موتور یا فن برای تأمین هوا ندارد. ‏دستگاه‌های موتوردار PAPR هوای محیط را با کمک فن از فیلتر عبور می‌دهند. اما PSS 5000 هوای تنفسی را از سیلندر همراه کاربر تأمین می‌کند. بنابراین، دسته صحیح این مدل در فروشگاه «دستگاه تنفسی هوای فشرده» است و نباید آن را در گروه دستگاه‌های تنفسی موتوردار قرار داد.

‏سرویس و نگهداری

‏دراگر ساختار PSS 5000 را برای دسترسی ساده‌تر تکنسین به هارنس، شیلنگ‌ها و اجزای پنوماتیک طراحی می‌کند. ‏مکانیزم Slide and Lock امکان جداسازی بخش‌هایی از هارنس را بدون ابزار پیچیده فراهم می‌کند. گیره‌های شیلنگ نیز فرآیند جداسازی شیلنگ‌ها برای نظافت و سرویس را آسان‌تر می‌کنند. ‏تکنسین آموزش‌دیده باید رگولاتور، شیلنگ‌ها، گیج فشار، LDV و اتصالات را مطابق برنامه سرویس کنترل کند.

‏بازرسی قبل از استفاده

‏کاربر باید پیش از هر عملیات، وضعیت فریم، هارنس، شیلنگ‌ها، اتصالات، گیج، ماسک، LDV و سیلندر را بررسی کند. همچنین، کاربر باید فشار سیلندر را کنترل کند و از نبود نشتی در سیستم مطمئن شود.

‏اگر کاربر نشتی، پارگی شیلنگ، خرابی گیج یا آسیب اجزای اصلی را مشاهده کند، باید دستگاه را از چرخه عملیات خارج کند و آن را برای بررسی فنی تحویل دهد.

‏وضعیت PSS 5000 در بازار ایران

‏فروشنده آتش‌پوشان سابقه عرضه Dräger PSS 5000 در ایران را دارد و این مدل را همراه با اطلاعات فنی و امکان تأمین ست کامل معرفی کرده است.

‏با این حال، Dräger اکنون وضعیت این مدل را End of Sales اعلام می‌کند. بنابراین، خریدار باید هر دستگاه موجود در بازار ایران را به‌عنوان کالای Legacy بررسی کند و نباید موجودی فروشنده را معادل تولید جاری کارخانه بداند.

‏در خرید این مدل، بررسی سال تولید، شماره سریال، Part Number، سوابق سرویس، وضعیت سیلندر و اصالت قطعات اهمیت بیشتری دارد.

‏کنترل اصالت و پیکربندی

‏خریدار باید Part Number دستگاه را با اسناد Dräger تطبیق دهد. کارشناس باید شماره سریال را روی دستگاه و مدارک فروش کنترل کند. ‏تیم فنی باید نوع سیستم مانیتورینگ را مشخص کند و بین نسخه گیج پنوماتیک، Bodyguard 1500 و Bodyguard 7000 تفاوت قائل شود. ‏همچنین، خریدار باید مدل ماسک، LDV، سیلندر و نوع اتصال را با پیکربندی اصلی دستگاه تطبیق دهد.

‏در تجهیزات Legacy، سابقه سرویس و وضعیت قطعات مصرفی و یدکی نیز اهمیت زیادی دارند.

‏جمع‌بندی

‏دستگاه تنفسی Dräger PSS 5000 یک SCBA حرفه‌ای برای آتش‌نشانی و امداد است. سیستم حمل ارگونومیک، کمربند چرخان، هارنس آرامیدی، مسیر یکپارچه شیلنگ‌ها و امکان استفاده از تجهیزات مانیتورینگ مختلف از ویژگی‌های مهم این مدل هستند.

‏PSS 5000 فشار ورودی تا ۳۰۰ بار را پشتیبانی می‌کند و در پیکربندی‌های مختلف امکان استفاده از یک یا دو سیلندر را فراهم می‌کند.

‏از آنجا که Dräger فروش رسمی این مدل را پایان می‌‌دهد و PSS AirBoss را به‌عنوان نسل جدید معرفی می‌کند، خریدار باید موجودی بازار ایران را با دقت بیشتری از نظر Part Number، شماره سریال، تاریخ تولید، وضعیت سیلندر، اصالت قطعات و سوابق سرویس بررسی کند.
