شیلنگ ضداسید ARYA | تایپ 3 سایز ۲ و ۲.۵ اینچ

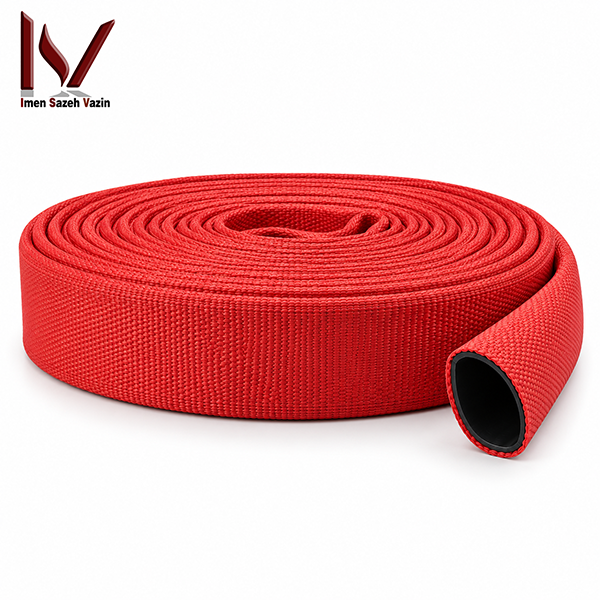

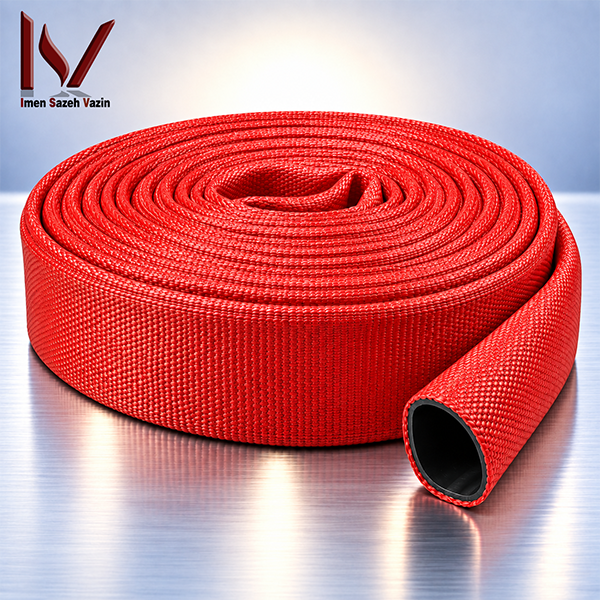

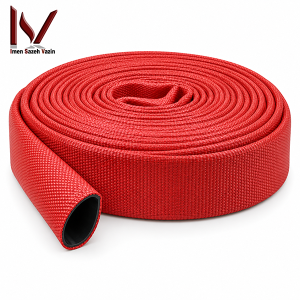

‏معرفی شیلنگ ضداسید ARYA تایپ 3

‏شیلنگ ضداسید ARYA یک شیلنگ تخصصی آتش‌نشانی از خانواده Type 3 آریاکوپلینگ است که برای خطوط اطفای حریق و محیط‌های صنعتی سخت طراحی شده است. در این صفحه، این محصول در دو سایز ۲ و ۲.۵ اینچ ارائه می‌شود. هر دو Variant ساختار پایه مشترکی دارند که شامل لایه داخلی لاستیک نیتریل، بخش تقویت‌کننده از نخ پلی‌استر و پوشش خارجی نیتریلی است.

‏شیلنگ ضداسید ARYA نسبت به یک شیلنگ تخت عمومی، تمرکز بیشتری بر مقاومت در برابر سایش، شرایط محیطی و برخی آلودگی‌های صنعتی دارد. همین ویژگی باعث می‌شود این خانواده برای بررسی در صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها، کارخانه‌های شیمیایی و سایر محیط‌های فرآیندی گزینه تخصصی‌تری باشد. البته عنوان «ضداسید» نباید به معنای مقاومت نامحدود در برابر تمام اسیدها، بازها، حلال‌ها یا مواد شیمیایی تفسیر شود.

‏انتخاب بین سایز ۲ و ۲.۵ اینچ نیز فقط به بزرگ‌تر بودن قطر مربوط نیست. دبی موردنیاز، طول خط، افت فشار، نوع نازل، توان پمپ، نوع کوپلینگ و وزن خط پرآب همگی باید در تصمیم نهایی وارد شوند.

‏جدول مشخصات فنی شیلنگ ضداسید ARYA

‏ساختار شیلنگ ضداسید ARYA چگونه است؟

‏شیلنگ ضداسید ARYA از یک ساختار سه‌لایه استفاده می‌کند. در این ساختار، لایه داخلی نیتریلی مسیر عبور سیال را تشکیل می‌دهد، نخ پلی‌استر در بخش میانی مقاومت مکانیکی ایجاد می‌کند و پوشش نیتریلی خارجی از بخش تقویت‌کننده در برابر شرایط محیطی و سایش محافظت می‌کند.

‏نقش لایه پلی‌استر بسیار مهم است. وقتی آب با فشار وارد شیلنگ می‌شود، دیواره تحت نیروی کششی قرار می‌گیرد. نخ تقویت‌کننده این نیرو را کنترل می‌کند و اجازه نمی‌دهد بدنه به شکل نامناسب تغییر ابعاد دهد.

‏در طرف دیگر، Cover نیتریلی خارجی تماس مستقیم الیاف تقویت‌کننده با کف، رطوبت و بسیاری از آلودگی‌های محیطی را کاهش می‌دهد. همین پوشش یکی از تفاوت‌های مهم Type 3 با بعضی شیلنگ‌های تخت معمولی محسوب می‌شود.

‏Type 3 در شیلنگ آتش‌نشانی چه مفهومی دارد؟

‏عبارت Type 3 فقط یک نام تجاری نیست. استاندارد BS 6391 خانواده‌های مختلفی از شیلنگ تخت آتش‌نشانی را بر اساس ساختار و سطح حفاظت خارجی طبقه‌بندی می‌کند.

‏در Type 3، پوشش خارجی کامل‌تر نقش مهمی در محافظت از بدنه دارد. این ویژگی برای محیط‌هایی که شیلنگ روی بتن، آسفالت، کف صنعتی یا سایر سطوح زبر حرکت می‌کند اهمیت بیشتری پیدا می‌کند.

‏البته Type 3 بودن محصول به معنی مقاومت نامحدود نیست. تماس با لبه فلزی تیز، حرارت شدید، عبور خودرو یا استفاده نادرست همچنان می‌تواند به بدنه آسیب بزند.

‏تفاوت سایزهای شیلنگ ضداسید ARYA

‏شیلنگ ضداسید ARYA در این صفحه در دو سایز ۲ و ۲.۵ اینچ عرضه می‌شود. ساختار پایه هر دو Variant یکسان است، اما افزایش قطر روی ظرفیت جریان، افت فشار، وزن و نحوه کنترل خط اثر می‌گذارد.

‏سایز ۲ اینچ حدود ۴۵۰ گرم به‌ازای هر متر وزن دارد. بنابراین خود شیلنگ سبک‌تر است و در شرایطی که اپراتور باید خط را زیاد جابه‌جا کند، این ویژگی می‌تواند اهمیت داشته باشد.

‏سایز ۲.۵ اینچ حدود ۵۸۰ گرم به‌ازای هر متر وزن دارد. قطر بیشتر این سایز امکان انتقال دبی بالاتر را فراهم می‌کند و در بسیاری از خطوط پرمصرف می‌تواند افت اصطکاکی را نسبت به قطر کوچک‌تر کاهش دهد.

‏در مقابل، افزایش قطر مقدار آب داخل شیلنگ را نیز افزایش می‌دهد. در نتیجه خط پرآب وزن بیشتری پیدا می‌کند و کنترل آن به نیروی بیشتری نیاز دارد.

‏چه زمانی سایز ۲ اینچ انتخاب بهتری است؟

‏سایز ۲ اینچ زمانی ارزش بیشتری دارد که وزن و قابلیت کنترل خط اهمیت بالایی داشته باشند و سیستم به دبی بسیار زیاد نیاز نداشته باشد.

‏برای خطوط کوتاه‌تر، کاربردهای عملیاتی با جابه‌جایی زیاد یا شرایطی که فضای نگهداری محدودتر است، این Variant می‌تواند انتخاب منطقی‌تری باشد.

‏با این حال، تصمیم نهایی نباید فقط بر اساس وزن انجام شود. فشار باقی‌مانده در نازل و دبی طراحی نیز باید بررسی شوند.

‏چه زمانی سایز ۲.۵ اینچ مناسب‌تر است؟

‏سایز ۲.۵ اینچ برای خطوطی جذاب‌تر است که باید حجم بیشتری از آب را منتقل کنند.

‏قطر بزرگ‌تر می‌تواند در یک دبی مشخص سرعت جریان را پایین‌تر بیاورد و افت اصطکاکی را کاهش دهد. این موضوع به‌خصوص در مسیرهای بلند یا نازل‌های پرمصرف اهمیت پیدا می‌کند.

‏با این حال، شیلنگ ۲.۵ اینچ سنگین‌تر است و پس از پرشدن از آب وزن عملیاتی بیشتری ایجاد می‌کند. بنابراین مهندس باید ظرفیت هیدرولیکی را در کنار قابلیت کنترل خط بررسی کند.

‏افت فشار و طراحی هیدرولیکی

‏آب هنگام عبور از شیلنگ بخشی از فشار خود را بر اثر اصطکاک از دست می‌دهد. هرچه طول خط یا دبی افزایش پیدا کند، افت فشار نیز اهمیت بیشتری پیدا می‌کند.

‏قطر شیلنگ یکی از عوامل اصلی این محاسبه است. افزایش قطر می‌تواند افت فشار را کاهش دهد، اما این مزیت باید همراه با وزن، قیمت و نوع کاربرد بررسی شود.

‏در یک طراحی صحیح، فشار در ورودی شیلنگ کافی نیست؛ فشار باقی‌مانده در ورودی نازل اهمیت بیشتری دارد.

‏برای خطوط صنعتی طولانی، Hydraulic Calculation باید قبل از انتخاب سایز نهایی انجام گیرد.

‏استانداردهای شیلنگ ضداسید ARYA

‏شیلنگ ضداسید ARYA با استانداردهای مرتبط با شیلنگ‌های آتش‌نشانی صنعتی معرفی می‌شود. دو مرجع مهم این خانواده UL 19 و BS 6391 هستند.

‏استاندارد UL 19 با عنوان Lined Fire Hose and Hose Assemblies در حال حاضر Active است. Scope رسمی آن سایزهای ۲ و ۲.۵ اینچ را نیز در میان سایزهای تحت پوشش قرار می‌دهد.

‏برای بررسی نسخه جاری می‌توان به صفحه رسمی استاندارد UL 19 مراجعه کرد.

‏استاندارد BS 6391:2009 نیز در BSI وضعیت Current دارد و الزامات شیلنگ‌های تخت غیرتراوا و Hose Assemblyهای آتش‌نشانی را پوشش می‌دهد. Scope آن برای شیلنگ‌هایی تعریف می‌شود که فشار کاری آن‌ها از ۱۵ بار بیشتر نیست و حداقل دمای محیطی منفی ۲۰ درجه سانتی‌گراد را در نظر می‌گیرد.

‏برای بررسی مرجع استاندارد می‌توان از صفحه رسمی BS 6391:2009 در BSI استفاده کرد.

‏چرا فشار کاری را قطعی درج نکرده‌ایم؟

‏عدد فشار کاری یک مشخصه بسیار مهم است و نباید آن را از محصول مشابه یا یک فروشنده کپی کرد.

‏استاندارد BS 6391 شیلنگ‌های دارای فشار کاری حداکثر ۱۵ بار را در Scope خود پوشش می‌دهد، اما این موضوع به معنی آن نیست که هر شیلنگ Type 3 دقیقاً فشار کاری ۱۵ بار دارد.

‏به همین دلیل، فشار کاری، فشار آزمون و فشار ترکیدگی هرکدام از سایزهای ۲ و ۲.۵ اینچ باید با Datasheet، Listing یا Test Certificate همان Variant کنترل شوند.

‏این رویکرد به‌خصوص برای خریدهای مناقصه‌ای، صنایع نفت و گاز و پروژه‌هایی که Vendor Document List دارند اهمیت بالایی دارد.

‏عملکرد در برابر حرارت

‏اطلاعات فنی خانواده به آزمون سطح داغ کوتاه‌مدت اشاره می‌کنند. این آزمون را نباید با دمای کاری دائمی اشتباه گرفت.

‏اگر محصول در یک آزمون مشخص برای زمان محدود در تماس با سطح بسیار گرم قرار گیرد، این نتیجه فقط شرایط همان آزمون را نشان می‌دهد.

‏بنابراین برای بهره‌برداری عادی باید محدوده دمای محیطی سازنده و شرایط واقعی پروژه مبنا قرار گیرند.

‏راهنمای رسمی UL نیز تأکید می‌کند که نتایج آزمون‌های حرارتی شیلنگ نماینده تمام شرایط دینامیکی یک حریق واقعی نیستند.

‏مقاومت شیمیایی؛ عنوان «ضداسید» را چگونه تفسیر کنیم؟

‏شیلنگ ضداسید ARYA برای شرایط صنعتی سخت‌تر از یک شیلنگ عمومی گزینه تخصصی‌تری محسوب می‌شود، اما هیچ شیلنگی فقط با عنوان «ضداسید» برای همه مواد شیمیایی مناسب نیست.

‏رفتار نیتریل در تماس با مواد مختلف تفاوت دارد. یک ماده ممکن است اثر کمی روی لاستیک داشته باشد، در حالی که ماده دیگری باعث تورم، نرم‌شدن یا کاهش استحکام آن شود.

‏غلظت نیز اهمیت دارد. یک محلول رقیق و یک ماده غلیظ می‌توانند رفتار کاملاً متفاوتی ایجاد کنند.

‏علاوه بر این، دما و مدت تماس روی سازگاری اثر می‌گذارند. بنابراین در پروژه‌هایی که شیلنگ مستقیماً با ماده شیمیایی تماس دارد، باید نام دقیق ماده، غلظت و دمای آن برای سازنده ارسال شود.

‏کاربرد شیلنگ ضداسید ARYA در صنایع

‏شیلنگ ضداسید ARYA برای خطوط اطفای حریق در محیط‌های صنعتی قابل بررسی است؛ به‌ویژه جاهایی که شرایط کاری از یک محیط ساختمانی عادی سخت‌تر است.

‏پالایشگاه‌ها، پتروشیمی‌ها، صنایع نفت و گاز، کارخانه‌های شیمیایی، صنایع فولاد، واحدهای فرآیندی و برخی نیروگاه‌ها نمونه‌هایی از چنین محیط‌هایی هستند.

‏در این فضاها، شیلنگ ممکن است علاوه بر آب با روغن، آلودگی صنعتی، بخارات فرآیندی یا سطوح زبر تماس پیدا کند.

‏با این حال، حضور محصول در محیط نفت و گاز به‌تنهایی سازگاری آن را با تمام هیدروکربن‌ها یا مواد فرآیندی ثابت نمی‌کند.

‏آیا می‌توان از این شیلنگ برای انتقال اسید استفاده کرد؟

‏عنوان محصول نباید به‌طور خودکار به معنی تأیید انتقال مستقیم هر اسید تفسیر شود.

‏اگر کاربرد اصلی پروژه انتقال یک ماده خورنده است، سازگاری شیمیایی لایه داخلی باید جداگانه تأیید شود.

‏برای سیستم اطفای حریق، شرایط معمول می‌تواند متفاوت باشد؛ ممکن است شیلنگ عمدتاً آب را منتقل کند اما در محیطی قرار گیرد که احتمال تماس خارجی با مواد شیمیایی وجود دارد.

‏این دو سناریو یکسان نیستند و باید در Specification پروژه از یکدیگر تفکیک شوند.

‏انتخاب کوپلینگ مناسب

‏هر دو سایز ۲ و ۲.۵ اینچ باید با کوپلینگ متناسب خود مونتاژ شوند.

‏صرف یکسان بودن سایز نامی برای انتخاب اتصال کافی نیست. قطر Hose Tail، نوع Interface، روش بستن شیلنگ و Pressure Rating کوپلینگ نیز باید با خط هماهنگ باشند.

‏در بعضی پروژه‌ها از STORZ استفاده می‌شود و برخی سیستم‌ها اتصال BS یا انواع دیگر را به کار می‌گیرند.

‏در محیط‌های خورنده، متریال کوپلینگ اهمیت بیشتری پیدا می‌کند. انتخاب یک شیلنگ مقاوم همراه با اتصال نامناسب می‌تواند محل کوپلینگ را به ضعیف‌ترین بخش خط تبدیل کند.

‏برای بررسی سایر تجهیزات موردنیاز می‌توان به صفحه محصولات ISV Kala مراجعه کرد.

‏همچنین دسته تجهیزات آتش‌نشانی و اطفای حریق ISV Kala تجهیزات مکمل این خطوط را در دسترس قرار می‌دهد.

‏انتخاب نازل متناسب با سایز شیلنگ

‏نازل باید بر اساس دبی، فشار موردنیاز، نوع Connection و شرایط کار انتخاب شود.

‏اگر نازل Flow بالایی نیاز داشته باشد، سایز ۲.۵ اینچ ممکن است در خطوط طولانی مزیت بیشتری ایجاد کند.

‏در مقابل، برای یک نازل با دبی متوسط و عملیات‌هایی که کنترل آسان خط اهمیت دارد، سایز ۲ اینچ می‌تواند انتخاب منطقی‌تری باشد.

‏در هر دو حالت، پمپ، شیلنگ و نازل باید به‌عنوان یک سیستم واحد بررسی شوند.

‏بازرسی قبل از استفاده

‏پیش از فشارگیری، تمام طول شیلنگ را از نظر سلامت ظاهری بررسی کنید.

‏بریدگی، ترک، سایش شدید، تورم موضعی، تغییر شکل و جداشدگی لایه‌ها از موارد مهم هستند.

‏اگر پوشش خارجی آسیب دیده و نخ تقویت‌کننده قابل مشاهده است، شیلنگ به بررسی تخصصی نیاز دارد.

‏محل اتصال کوپلینگ نیز اهمیت بالایی دارد. شیلنگ نباید روی Tail حرکت کند و بست یا اتصال نیز نباید تغییر شکل، شکستگی یا خوردگی شدید داشته باشد.

‏بازرسی پس از تماس با مواد شیمیایی

‏اگر سطح شیلنگ با یک ماده شیمیایی تماس پیدا کرد، ابتدا نوع ماده را مشخص کنید.

‏روش پاک‌سازی باید با همان ماده سازگار باشد. استفاده از یک روش ثابت برای همه اسیدها، بازها، روغن‌ها و حلال‌ها تصمیم مناسبی نیست.

‏پس از پاک‌سازی، سطح نیتریلی باید از نظر تغییر رنگ، تورم، نرم‌شدن، سخت‌شدن یا ترک بررسی شود.

‏وجود هرکدام از این علائم می‌تواند نشانه ناسازگاری شیمیایی باشد.

‏نگهداری صحیح

‏پس از پایان عملیات، آب داخل شیلنگ را تخلیه کنید.

‏بدنه را از گل، روغن و آلودگی پاک کنید و اجازه دهید شیلنگ در شرایط مناسب خشک شود.

‏شیلنگ نباید برای مدت طولانی زیر اجسام سنگین، کنار لبه‌های تیز یا در معرض گرمای غیرعادی قرار گیرد.

‏تابش طولانی و غیرضروری خورشید نیز می‌تواند روند فرسایش مواد پلیمری را افزایش دهد.

‏استاندارد UL 19 نیز برای محصولات تحت پوشش خود به بازرسی و نگهداری دوره‌ای در طول سرویس اشاره می‌کند.

‏چه آسیب‌هایی اهمیت بیشتری دارند؟

‏بریدگی عمیق پوشش خارجی یکی از مهم‌ترین موارد است.

‏نمایان‌شدن لایه پلی‌استر نیز به بررسی دقیق نیاز دارد.

‏تورم، تاول‌زدگی یا جداشدگی لایه‌ها می‌توانند نشانه آسیب شیمیایی یا مکانیکی باشند.

‏نشتی موضعی، آسیب حرارتی و تغییر شکل غیرعادی هنگام فشارگیری نیز نباید نادیده گرفته شوند.

‏در محل کوپلینگ، حرکت شیلنگ روی Tail یا پارگی بدنه اطراف بست نیز یک علامت هشدار جدی محسوب می‌شود.

‏محدودیت‌های مهم محصول

‏شیلنگ ضداسید ARYA در برابر تمام اسیدها و مواد شیمیایی مقاومت نامحدود ندارد.

‏عبارت Type 3 نیز به معنی فشار کاری نامحدود نیست.

‏Scope استاندارد BS 6391 نباید جای Pressure Rating واقعی محصول را بگیرد.

‏وجود UL 19 به معنی تأیید خودکار هر Variant نیست و در پروژه‌های حساس Listing همان محصول باید کنترل شود.

‏سایز ۲.۵ اینچ نیز صرفاً به دلیل قطر بزرگ‌تر همیشه انتخاب بهتر محسوب نمی‌شود.

‏همچنین سایز ۲ اینچ فقط به دلیل وزن کمتر برای تمام پروژه‌ها مناسب نیست.

‏راهنمای خرید شیلنگ ضداسید ARYA

‏برای خرید شیلنگ ضداسید ARYA بهتر است واحد تدارکات مشخصات کامل را در RFQ بنویسد.

‏نام برند و خانواده Type 3 باید مشخص باشند.

‏سایز موردنیاز، یعنی ۲ یا ۲.۵ اینچ، باید صریحاً درج شود.

‏طول هر شاخه یا رول نیز باید در سفارش مشخص شود.

‏نوع کوپلینگ، Hose Tail و Interface باید از قبل تعیین شوند.

‏در پروژه‌های دارای الزام استاندارد، UL Listing، Test Certificate و سایر مدارک موردنیاز نیز باید در Vendor Document List قرار گیرند.

‏اگر احتمال تماس با ماده شیمیایی وجود دارد، نام ماده، غلظت و دمای تماس نیز باید در استعلام فنی نوشته شوند.

‏کنترل کالا هنگام تحویل

‏در زمان تحویل، ابتدا برند ARYA، خانواده Type 3 و سایز محصول را با سفارش تطبیق دهید.

‏برای Variant دو اینچ، وزن تقریبی حدود ۴۵۰ گرم بر متر می‌تواند به شناسایی صحیح سایز کمک کند.

‏برای Variant دوونیم اینچ نیز وزن تقریبی حدود ۵۸۰ گرم بر متر یکی از اطلاعات کمکی است.

‏با این حال، وزن به‌تنهایی اصالت کالا را ثابت نمی‌کند.

‏مارکینگ، شماره Batch، مدارک سازنده، Listing و وضعیت فیزیکی شیلنگ نیز باید بررسی شوند.

‏اگر کوپلینگ از قبل روی شیلنگ نصب شده، کیفیت مونتاژ و سازگاری اتصال را نیز کنترل کنید.

‏منابع فنی مرتبط با محصول

‏برای بررسی اطلاعات برند می‌توان به وب‌سایت رسمی آریاکوپلینگ مراجعه کرد.

‏استاندارد UL 19 را نیز می‌توان از مرجع رسمی UL Standards & Engagement بررسی کرد.

‏نسخه جاری BS 6391 نیز در مرجع رسمی BSI در دسترس است.

‏جمع‌بندی

‏شیلنگ ضداسید ARYA یک شیلنگ تخصصی آتش‌نشانی Type 3 با ساختار سه‌لایه شامل لاستیک نیتریل، نخ پلی‌استر و پوشش خارجی نیتریلی است. این صفحه دو Variant سایز ۲ و ۲.۵ اینچ را پوشش می‌دهد؛ سایز ۲ اینچ با وزن تقریبی ۴۵۰ گرم بر متر گزینه سبک‌تر است، در حالی که سایز ۲.۵ اینچ با وزن تقریبی ۵۸۰ گرم بر متر برای خطوطی که به ظرفیت جریان بیشتری نیاز دارند مزیت ایجاد می‌کند. ساختار Type 3، ارتباط با UL 19 و BS 6391 و پوشش خارجی مقاوم‌تر، این خانواده را برای بسیاری از کاربردهای اطفای حریق صنعتی قابل بررسی می‌کنند. با این حال، قبل از خرید شیلنگ ضداسید ARYA باید فشار واقعی شبکه، دبی، طول خط، سایز مناسب، نوع کوپلینگ، سازگاری شیمیایی و مدارک همان Variant به‌صورت دقیق کنترل شوند.
