هوزرک آریا | هوزرک شیلنگ تخت آتش‌نشانی ARYA

‏معرفی هوزرک آریا

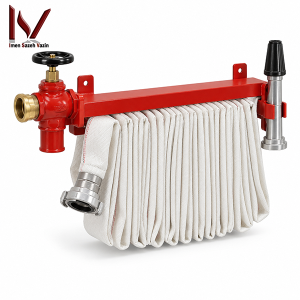

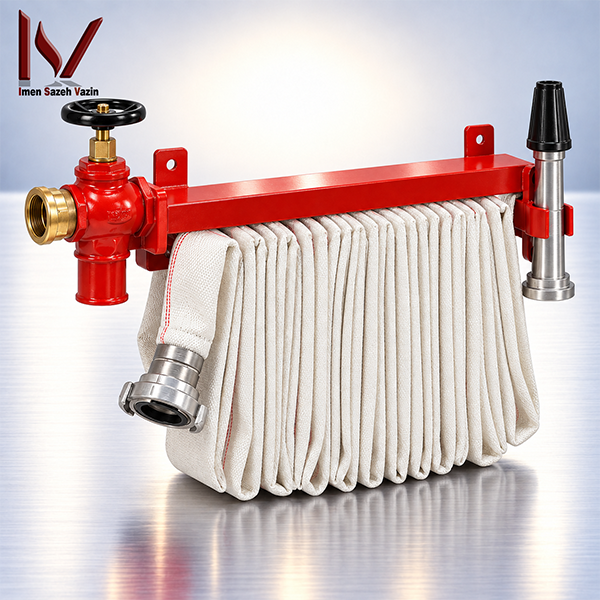

‏هوزرک آریا یک تجهیز نگهدارنده برای شیلنگ تاشونده یا شیلنگ تخت آتش‌نشانی است که دسترسی سریع‌تر به شیلنگ را هنگام عملیات اطفای حریق فراهم می‌کند. آریاکوپلینگ این محصول را به‌عنوان مجموعه‌ای متشکل از رک، شیر فلکه‌ای ۹۰ درجه، شیلنگ تخت، نازل سه‌حالته و اتصالات مرتبط معرفی می‌کند. ساختار هوزرک اجازه می‌دهد آتش‌نشان شیلنگ تخت را با سرعت از محل نگهداری خارج کند و بدون نیاز به بازکردن یک رول متراکم، خط را برای عملیات آماده سازد.

‏هوزرک آریا بیشتر برای موقعیت‌هایی اهمیت پیدا می‌کند که سیستم به شیلنگ تخت و حجم آب بالاتر نسبت به کاربردهای معمول هوزریل نیاز دارد. سازنده همچنین امکان گردش مجموعه حول محور اصلی، نصب داخل یا بیرون جعبه آتش‌نشانی، نگهداری نازل و اتصال دائمی به شیر فلکه در حالت باز را از ویژگی‌های این محصول معرفی می‌کند. این مشخصات باعث می‌شوند هوزرک با هوزریل نیمه‌سخت یا قرقره معمولی شیلنگ تخت یکسان نباشد.

‏جدول مشخصات فنی هوزرک آریا

‏مشخصات بالا بر اساس صفحه رسمی هوزرک آریاکوپلینگ تنظیم شده‌اند. سازنده شیر تخصصی ۹۰ درجه، آزمون هیدرواستاتیک شیر تا ۵۰ بار، گیره نازل، مسدودکننده جریان، قابلیت نصب داخل یا بیرون فایرباکس و گردش حول محور اصلی را صریحاً برای این محصول اعلام می‌کند.

‏عملکرد هوزرک آریا چگونه است؟

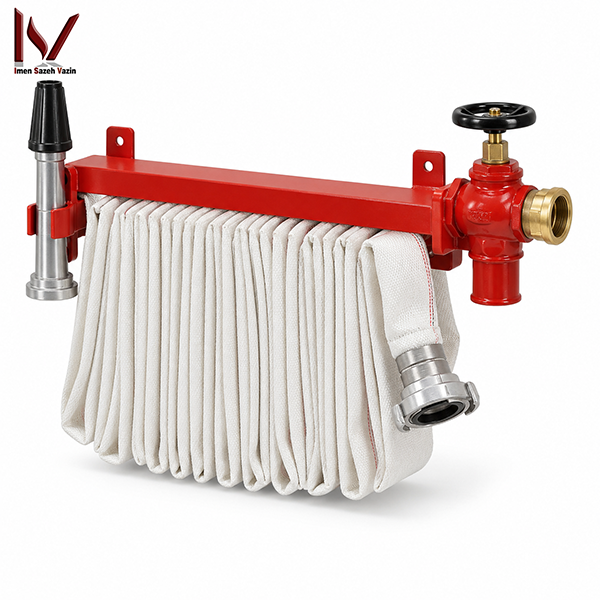

‏در هوزرک آریا، شیلنگ تخت به‌صورت منظم روی بازوهای رک قرار می‌گیرد. این روش نگهداری با پیچیدن شیلنگ روی یک قرقره تفاوت دارد. هنگام نیاز، کاربر شیلنگ را در جهت عملیات خارج می‌کند و بازوهای رک اجازه می‌دهند بخش‌های تاخورده با سرعت از محل نگهداری آزاد شوند.

‏این روش یک مزیت مهم دارد: آتش‌نشان برای بازکردن شیلنگ مجبور نیست ابتدا یک رول کامل را روی زمین باز کند. در شرایط اضطراری، کاهش زمان آماده‌سازی خط می‌تواند اهمیت زیادی داشته باشد.

‏آریاکوپلینگ نیز «سریع‌ترین حالت بازشدن شیلنگ‌های تخت» را یکی از مزایای اصلی محصول معرفی می‌کند. بنابراین کاربرد هوزرک فقط نگهداری شیلنگ نیست؛ نحوه دسترسی سریع به خط اطفا بخش مهمی از عملکرد آن محسوب می‌شود.

‏چرا هوزرک برای شیلنگ تخت استفاده می‌شود؟

‏شیلنگ تخت زمانی که داخل آن آب وجود ندارد روی خود می‌خوابد. این ویژگی اجازه می‌دهد طول قابل توجهی از شیلنگ در فضای محدود نگهداری شود، اما اگر شیلنگ به شکل نامناسب جمع شود، بازکردن سریع آن دشوار خواهد شد.

‏رک شیلنگ را به‌صورت چند بخش منظم نگه می‌دارد. هنگام عملیات، این بخش‌ها به‌ترتیب آزاد می‌شوند و شیلنگ مسیر خود را باز می‌کند.

‏مزیت دیگر این روش، امکان گردش هوا در اطراف شیلنگ است. آریاکوپلینگ به خشک‌شدن کامل شیلنگ‌های تخت دارای پوشش الیاف مصنوعی اشاره می‌کند و این موضوع را برای کاهش احتمال پوسیدگی ناشی از باقی‌ماندن رطوبت مهم می‌داند.

‏هوزرک آریا و شیر تخصصی ۹۰ درجه

‏هوزرک آریا یک شیر تخصصی با زاویه ۹۰ درجه دارد. این زاویه به نحوه قرارگیری مجموعه داخل فایرباکس و مسیر اتصال شیلنگ کمک می‌کند و فضای موردنیاز برای چیدمان تجهیزات را بهتر مدیریت می‌کند.

‏طبق اطلاعات رسمی سازنده، شیر تخصصی هوزرک آزمون هیدرواستاتیک تا فشار ۵۰ بار را بدون نشتی پشت سر می‌گذارد. این عدد باید درست تفسیر شود. فشار ۵۰ بار نتیجه آزمون Hydrostatic شیر است و به معنی فشار کاری ۵۰ بار برای کل Hose Rack نیست.

‏برای طراحی شبکه، فشار کاری واقعی باید بر اساس شیر، شیلنگ، کوپلینگ، نازل و الزامات سیستم تعیین شود. ضعیف‌ترین جزء می‌تواند Rating عملی کل خط را محدود کند.

‏قابلیت گردش حول محور چه مزیتی دارد؟

‏یکی از مشخصات رسمی هوزرک آریا، قابلیت گردش حول محور اصلی است. این قابلیت اجازه می‌دهد رک متناسب با جهت حرکت آتش‌نشان تغییر زاویه دهد.

‏اگر کاربر مجبور باشد شیلنگ را از یک مجموعه کاملاً ثابت با زاویه نامناسب بیرون بکشد، احتمال گیرکردن یا ایجاد فشار نامناسب روی شیلنگ افزایش پیدا می‌کند.

‏حرکت محوری مناسب به خروج روان‌تر شیلنگ کمک می‌کند و استفاده از فضای داخل جعبه را نیز ساده‌تر می‌سازد.

‏البته محور باید در بازرسی دوره‌ای روان باشد. خوردگی، آلودگی یا آسیب مکانیکی می‌تواند حرکت رک را محدود کند و مزیت اصلی این طراحی را کاهش دهد.

‏مسدودکننده جریان آب چه کاری انجام می‌دهد؟

‏سازنده برای این محصول یک مسدودکننده جریان آب با قابلیت رفع سریع انسداد در زمان بهره‌برداری معرفی می‌کند. این بخش به مدیریت وضعیت خط در زمان نگهداری و آزادسازی شیلنگ کمک می‌کند.

‏کاربر نباید این مکانیزم را جایگزین شیر اصلی کنترل جریان در نظر بگیرد. هر جزء باید مطابق نقش طراحی‌شده خودش عمل کند.

‏هنگام سرویس دوره‌ای نیز عملکرد صحیح مکانیزم انسداد و آزادسازی باید بررسی شود تا در زمان حادثه گیر مکانیکی مانع بازشدن خط نشود.

‏گیره مخصوص نازل

‏هوزرک آریا گیره مخصوص نگهداری نازل دارد. این جزئیات ساده در زمان حادثه اهمیت زیادی پیدا می‌کند، زیرا نازل باید همراه شیلنگ و در محل مشخص در دسترس باشد.

‏اگر نازل بدون محل ثابت داخل جعبه قرار بگیرد، ممکن است میان شیلنگ یا تجهیزات دیگر گیر کند.

‏گیره مناسب همچنین از ضربه‌خوردن غیرضروری نازل و بی‌نظمی داخل فایرباکس جلوگیری می‌کند.

‏در بازرسی دوره‌ای، سلامت گیره و سهولت برداشتن نازل نیز باید کنترل شوند.

‏هوزرک آریا در فایرباکس

‏هوزرک آریا قابلیت نصب داخل جعبه آتش‌نشانی را دارد و سازنده امکان نصب خارج از جعبه را نیز ذکر می‌کند. محل نصب نهایی باید با طراحی سیستم، شرایط محیط و الزامات پروژه هماهنگ باشد.

‏در نصب داخل فایرباکس، فضای کافی برای گردش رک اهمیت دارد. درب جعبه نیز نباید هنگام بازشدن با مسیر خروج شیلنگ تداخل ایجاد کند.

‏نازل، شیر، کوپلینگ و شیلنگ باید به شکلی چیده شوند که آتش‌نشان برای دسترسی به یک جزء مجبور نباشد تجهیزات دیگر را جابه‌جا کند.

‏ابعاد جعبه نیز باید متناسب با طول و قطر شیلنگ انتخاب شوند. بنابراین خرید هوزرک بدون بررسی فضای داخلی Fire Box می‌تواند باعث مشکل هنگام نصب شود.

‏تفاوت هوزرک با هوزریل چیست؟

‏هوزرک برای شیلنگ تخت کاربرد دارد، در حالی که هوزریل معمولاً شیلنگ نیمه‌سخت را روی یک قرقره نگهداری می‌کند.

‏شیلنگ نیمه‌سخت حتی بدون فشار آب فرم تقریباً گرد خود را حفظ می‌کند و می‌تواند مستقیماً دور درام هوزریل پیچیده شود.

‏در مقابل، شیلنگ تخت هنگام تخلیه آب مسطح می‌شود. هوزرک آن را به‌صورت تاهای منظم نگهداری می‌کند تا هنگام عملیات سریع آزاد شود.

‏این تفاوت روی روش استفاده نیز اثر دارد. هوزریل در بسیاری از کاربردها اجازه می‌دهد تنها بخشی از شیلنگ باز شود، اما در سیستم هوزرک باید نحوه بازشدن شیلنگ تخت و مسیر عملیات به‌درستی مدیریت شود.

‏تفاوت هوزرک با قرقره شیلنگ تخت

‏قرقره مخصوص شیلنگ تخت نیز برای نگهداری Lay-flat Hose کاربرد دارد، اما روش نگهداری آن با هوزرک تفاوت دارد.

‏روی قرقره، شیلنگ به دور درام پیچیده می‌شود. در هوزرک، شیلنگ به‌صورت تاهای متوالی روی بازوهای Rack قرار می‌گیرد.

‏آریاکوپلینگ نیز «قرقره مخصوص شیلنگ تاشونده» و «هوزرک» را به‌عنوان دو محصول مستقل در گروه قرقره و شیلنگ عرضه می‌کند.

‏انتخاب میان این دو باید بر اساس طراحی جعبه، طول شیلنگ، نحوه استفاده و الزامات پروژه انجام شود.

‏استاندارد NFPA 14 چه ارتباطی با هوزرک دارد؟

‏استاندارد NFPA 14 مرجع طراحی و نصب Standpipe and Hose Systems است و نسخه جاری آن در سال ۲۰۲۴ منتشر شده است. این استاندارد الزامات سیستم‌های رایزر و Hose Station را پوشش می‌دهد.

‏این موضوع به معنی داشتن گواهی NFPA برای هوزرک آریا نیست. NFPA 14 استاندارد طراحی و نصب سیستم است، در حالی که صفحه رسمی آریاکوپلینگ برای خود Hose Rack گواهی یا Listing مشخصی بر مبنای NFPA 14 اعلام نمی‌کند.

‏در چارچوب NFPA 14، سیستم‌های Class II برای استفاده نیروهای آموزش‌دیده یا آتش‌نشانی تعریف می‌شوند. بنابراین وجود شیلنگ و هوزرک در ساختمان نباید باعث شود افراد فاقد آموزش بدون ارزیابی شرایط وارد عملیات اطفا شوند.

‏برای بررسی مرجع اصلی می‌توان به صفحه رسمی NFPA 14 مراجعه کرد.

‏انتخاب شیلنگ مناسب برای هوزرک

‏هوزرک برای شیلنگ تخت طراحی می‌شود. قطر، طول و Pressure Rating شیلنگ باید با طراحی سیستم هماهنگ باشند.

‏اگر طول شیلنگ بیش از ظرفیت فیزیکی مجموعه باشد، چیدمان تاها نامنظم می‌شود و بازشدن سریع را مختل می‌کند.

‏قطر شیلنگ نیز روی حجم آب قابل انتقال و افت فشار اثر دارد. بنابراین نباید فقط بر اساس فضای موجود در جعبه تصمیم گرفت.

‏برای بررسی سایر تجهیزات مرتبط می‌توان از صفحه محصولات ISV Kala استفاده کرد.

‏همچنین دسته تجهیزات آتش‌نشانی و اطفای حریق ISV Kala برای بررسی تجهیزات مکمل سیستم در دسترس است.

‏انتخاب نازل و کوپلینگ مناسب

‏نازل باید با قطر شیلنگ، دبی موردنیاز و فشار موجود در انتهای خط هماهنگ باشد.

‏کوپلینگ نیز باید Interface مناسب داشته باشد و اتصال آن با Hose Tail و ساختار شیلنگ سازگار باشد.

‏فقط یکسان بودن سایز نامی برای تأیید سازگاری کافی نیست.

‏در سیستم حرفه‌ای، شیر ۹۰ درجه، شیلنگ، کوپلینگ و نازل باید به‌عنوان یک مجموعه واحد بررسی شوند.

‏چرا خشک‌شدن شیلنگ اهمیت دارد؟

‏رطوبت باقی‌مانده می‌تواند به مرور به پوشش‌های نساجی برخی شیلنگ‌های تخت آسیب بزند یا شرایط نامناسبی برای نگهداری ایجاد کند.

‏ساختار هوزرک اجازه می‌دهد بخش‌های شیلنگ نسبت به یک رول بسیار فشرده جریان هوای بهتری داشته باشند.

‏آریاکوپلینگ نیز خشک‌شدن کامل شیلنگ تخت دارای الیاف مصنوعی را یکی از مزایای هوزرک معرفی می‌کند.

‏با این حال، پس از عملیات همچنان باید شیلنگ از نظر رطوبت، آلودگی و آسیب بررسی شود.

‏بازرسی هوزرک قبل از استفاده

‏پیش از بهره‌برداری، ابتدا آزاد بودن حرکت محور را کنترل کنید.

‏شیر ۹۰ درجه باید بدون گیر مکانیکی عمل کند و هیچ نشتی آشکاری در اتصالات وجود نداشته باشد.

‏گیره نازل باید سالم باشد و نازل بدون اعمال نیروی غیرعادی از آن خارج شود.

‏مسدودکننده جریان نیز باید عملکرد صحیحی داشته باشد.

‏در ادامه، نحوه قرارگیری شیلنگ روی Rack را بررسی کنید. تاهای نامنظم، گره یا پیچش می‌توانند سرعت بازشدن خط را کاهش دهند.

‏نگهداری و سرویس دوره‌ای

‏پس از استفاده، وضعیت شیلنگ و خود رک را بررسی کنید.

‏رطوبت و آلودگی را از سطوح فلزی پاک کنید و اجازه دهید شیلنگ قبل از چیدمان نهایی خشک شود.

‏محور گردش باید حرکت روان داشته باشد. اگر خوردگی یا سفتی مشاهده می‌شود، مجموعه به سرویس نیاز دارد.

‏پوشش رنگ بدنه نیز اهمیت دارد. خراش عمیق یا جداشدگی رنگ می‌تواند فلز را در معرض خوردگی قرار دهد.

‏هیچ قطعه‌ای نباید با روش‌های غیراستاندارد جوشکاری، سوراخ‌کاری یا تغییر شکل پیدا کند؛ زیرا این تغییرات ممکن است عملکرد مجموعه را مختل کنند.

‏محدودیت‌های مهم محصول

‏هوزرک جایگزین هوزریل نیمه‌سخت نیست.

‏این تجهیز برای نگهداری شیلنگ تخت کاربرد دارد و نوع شیلنگ باید با سیستم هماهنگ باشد.

‏آزمون هیدرواستاتیک ۵۰ بار که سازنده اعلام می‌کند مربوط به شیر تخصصی هوزرک است و فشار کاری کل مجموعه را مشخص نمی‌کند.

‏ابعاد و وزن دقیق نیز در صفحه رسمی فعلی سازنده منتشر نشده‌اند؛ بنابراین برای پروژه‌ای که محدودیت فضای فایرباکس دارد، این مقادیر باید قبل از خرید از سازنده یا تأمین‌کننده دریافت شوند.

‏وجود هوزرک نیز به‌تنهایی عملکرد مناسب Hose Station را تضمین نمی‌کند. شیلنگ، نازل، کوپلینگ، فشار آب و نحوه نصب همگی بخشی از عملکرد نهایی سیستم هستند.

‏راهنمای خرید هوزرک آریا

‏برای سفارش هوزرک آریا بهتر است فقط عبارت «هوزرک آتش‌نشانی» روی RFQ نوشته نشود.

‏نام سازنده، نوع Hose Rack، نوع شیر، قطر شیلنگ موردنظر، طول شیلنگ، نوع نازل و نوع اتصالات باید مشخص شوند.

‏ابعاد Fire Box را نیز قبل از خرید کنترل کنید تا مجموعه فضای کافی برای گردش و خروج شیلنگ داشته باشد.

‏اگر پروژه فشار مشخصی برای Hose Station تعیین می‌کند، Pressure Rating تمام اجزای خط باید با طراحی مقایسه شود.

‏همچنین در پروژه‌های مبتنی بر NFPA باید الزامات نسخه جاری NFPA 14 و نظر مرجع دارای صلاحیت پروژه بررسی شوند.

‏کنترل کالا هنگام تحویل

‏در زمان تحویل، ابتدا برند و شکل کلی محصول را با سفارش تطبیق دهید.

‏شیر ۹۰ درجه، گیره نازل، محور گردش و مسدودکننده جریان باید روی مجموعه وجود داشته باشند؛ البته Configuration نهایی باید با Purchase Order مطابقت داشته باشد.

‏پوشش رنگ را از نظر خراش عمیق، زنگ‌زدگی یا آسیب حمل بررسی کنید.

‏حرکت Rack نیز باید روان باشد و لقی غیرعادی نداشته باشد.

‏اگر مجموعه همراه شیلنگ و نازل تحویل می‌شود، مدل و سایز تمام تجهیزات را جداگانه با سفارش کنترل کنید.

‏برای کنترل مشخصات سازنده می‌توان مستقیماً به صفحه رسمی هوزرک آریاکوپلینگ مراجعه کرد.

‏مشخصات فنی تکمیلی

‏برند: آریا / ARYA

‏سازنده: آریاکوپلینگ

‏نوع محصول: هوزرک آتش‌نشانی

‏کاربری: نگهداری شیلنگ تخت

‏نوع شیر: تخصصی ۹۰ درجه

‏آزمون اعلامی شیر: هیدرواستاتیک تا ۵۰ بار بدون نشتی

‏گیره نازل: دارد

‏مسدودکننده جریان: دارد

‏قابلیت رفع سریع انسداد: دارد

‏گردش حول محور اصلی: دارد

‏اتصال دائمی به شیر فلکه: امکان‌پذیر در حالت باز

‏محل نصب: داخل یا بیرون جعبه آتش‌نشانی

‏پوشش بدنه: رنگ محافظ در برابر خوردگی

‏نوع شیلنگ: تخت یا تاشونده آتش‌نشانی

‏کاربرد اصلی: سیستم‌های نیازمند دسترسی سریع به شیلنگ تخت

‏ابعاد دقیق: نیازمند تأیید سازنده

‏وزن دقیق: نیازمند تأیید سازنده

‏فشار کاری مجموعه: نیازمند تأیید مشخصات اجزای همان Configuration

‏مرجع سیستم: NFPA 14:2024 در پروژه‌های مبتنی بر NFPA

‏جمع‌بندی

‏هوزرک آریا یک تجهیز تخصصی برای نگهداری، خشک‌شدن و بازکردن سریع شیلنگ تخت آتش‌نشانی است. شیر تخصصی ۹۰ درجه، محور گردان، گیره نگهداری نازل، مسدودکننده جریان با قابلیت رفع سریع و امکان نصب داخل یا بیرون فایرباکس از مهم‌ترین ویژگی‌های این محصول هستند. آریاکوپلینگ همچنین آزمون هیدرواستاتیک شیر تا فشار ۵۰ بار بدون نشتی را اعلام می‌کند، اما این عدد نباید با فشار کاری کل مجموعه اشتباه شود. هنگام انتخاب هوزرک آریا باید نوع و طول شیلنگ، ابعاد جعبه، نازل، کوپلینگ، فشار شبکه و نحوه استفاده از Hose Station به‌صورت یک مجموعه هماهنگ بررسی شوند.
