ARYA BS Brass 2.5 | کوپلینگ برنجی آتش‌نشانی 2.5 اینچ

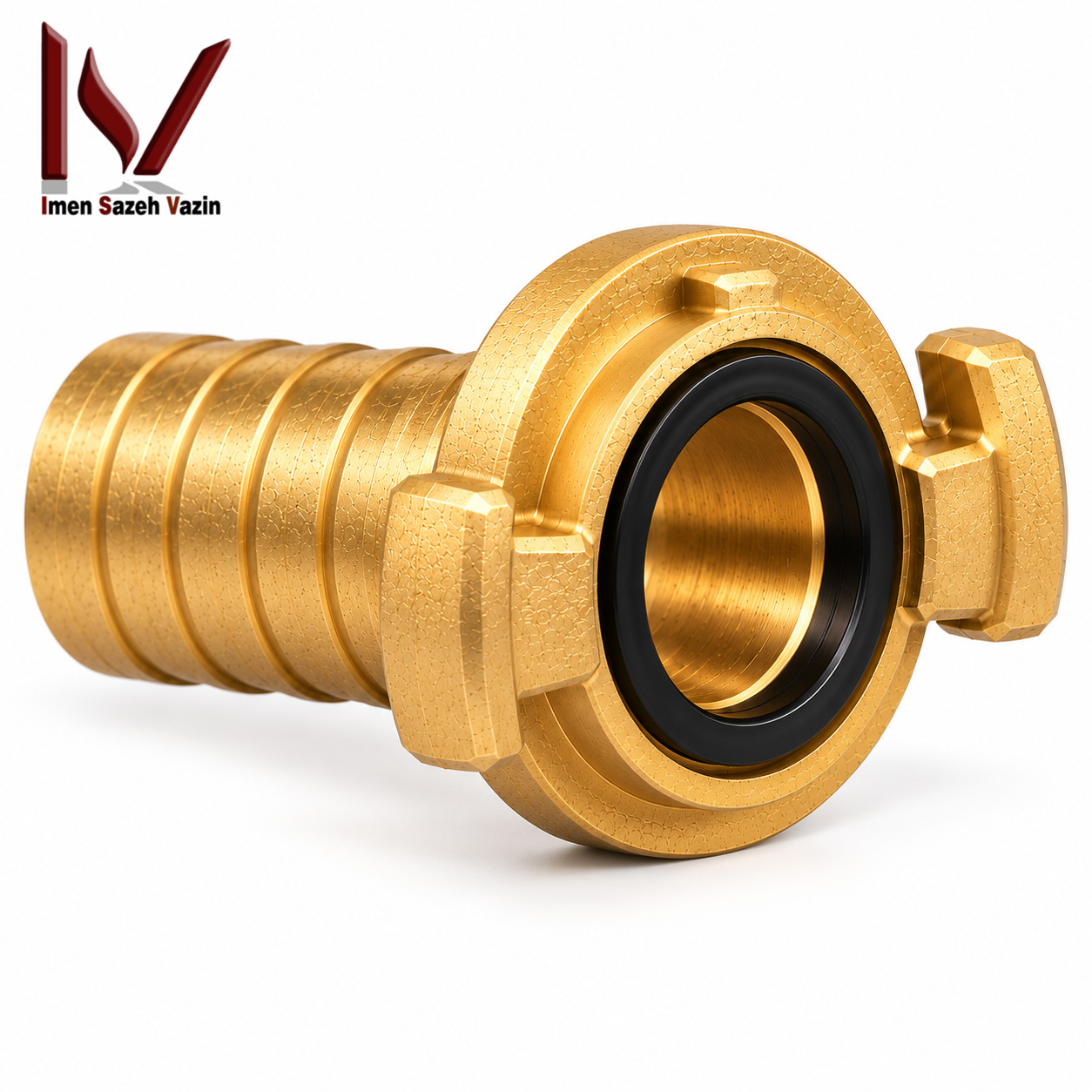

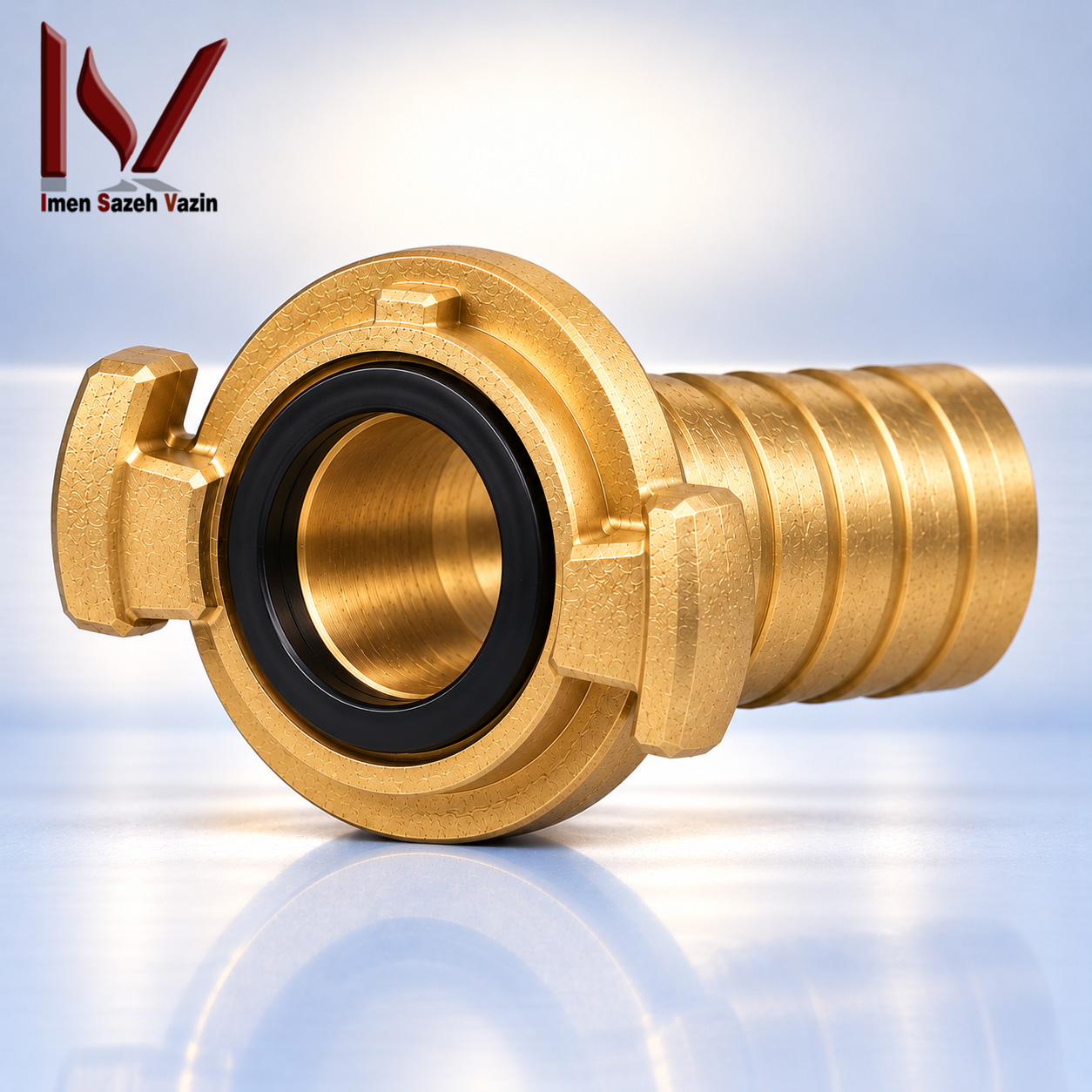

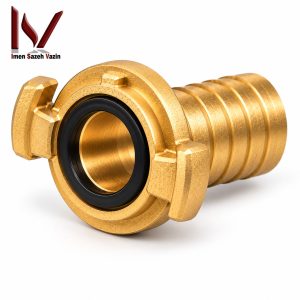

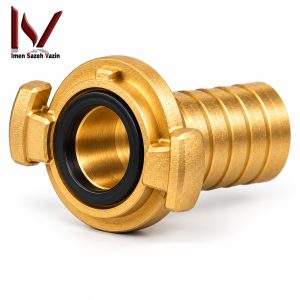

‏معرفی ARYA BS Brass 2.5

ARYA BS Brass 2.5 یک کوپلینگ آتش‌نشانی انگلیسی از محصولات آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات سازگار با سیستم British Standard Instantaneous Coupling کاربرد دارد. این Variant با سایز 2.5 اینچ و متریال Brass در کاتالوگ خانواده BS معرفی می‌شود. علاوه بر این، ساختار Instantaneous Coupling می‌تواند زمان اتصال و جداسازی خطوط آب‌رسانی را در عملیات آتش‌نشانی کاهش دهد.

‏برخلاف سیستم STORZ، اتصال BS از دو قسمت Male و Female تشکیل می‌شود. در نتیجه، سمت نری و مادگی باید از نظر سایز و هندسۀ مکانیکی با یکدیگر تطابق داشته باشند. همین تفاوت باعث می‌شود انتخاب صحیح دو نیمۀ اتصال در خرید و نگهداری اهمیت زیادی پیدا کند.

‏کوپلینگ انگلیسی BS چیست؟

‏British Standard Instantaneous Coupling یکی از سیستم‌های اتصال سریع مورد استفاده در تجهیزات آتش‌نشانی است. قسمت Male داخل Female قرار می‌گیرد و مکانیزم مخصوص، دو بخش را بدون نیاز به رزوه‌کردن چند دور به یکدیگر متصل می‌کند. به همین دلیل، سرعت آماده‌سازی خط شیلنگ نسبت به بسیاری از اتصالات رزوه‌ای افزایش پیدا می‌کند.

‏کارایی مناسب این ساختار به تطبیق دقیق دو طرف وابسته است. بنابراین، سایز اسمی به‌تنهایی برای تأیید Compatibility کافی نیست.

‏کاربرد ARYA BS Brass 2.5

‏ARYA BS Brass 2.5 برای اتصال شیلنگ‌های آتش‌نشانی به شیلنگ دیگر یا تجهیزات دارای Interface سازگار کاربرد دارد. خطوط آب‌رسانی، تجهیزات سیار و برخی سیستم‌های صنعتی می‌توانند از چنین اتصالی استفاده کنند. انتخاب نهایی نیز باید براساس فشار، دبی، نوع شیلنگ و تجهیزات مقصد انجام شود.

‏محیط‌های نفت، گاز و پتروشیمی از کاربردهای قابل توجه خانواده BS هستند. همچنین، سازه‌های ساحلی و فراساحلی می‌توانند به دلیل شرایط محیطی خاص به اتصالات مقاوم‌تر نیاز داشته باشند.

‏سایز 2.5 اینچ

‏این Variant با سایز 2½ اینچ در جدول فنی آریاکوپلینگ معرفی می‌شود. بنابراین، واحد خرید بهتر است هر دو نگارش 2.5 inch و 2½ inch را در اسناد خرید کنترل کند. ابعاد واقعی اتصال نیز باید هنگام تطبیق با تجهیزات موجود در نظر گرفته شوند.

‏فقط نوشتن «کوپلینگ BS» برای سفارش حرفه‌ای کافی نیست. متریال، سایز، نوع اتصال و Ratingهای فشار باید هم‌زمان مشخص شوند.

‏متریال Brass

‏نسخۀ موردنظر از آلیاژ پایه مس یا Brass ساخته می‌شود. آریاکوپلینگ این متریال را به‌دلیل استحکام و مقاومت مناسب در برابر خوردگی برای کوپلینگ‌های انگلیسی به کار می‌برد. از این رو، نسخۀ Brass می‌تواند برای محیط‌های صنعتی و مرطوب گزینه مناسبی باشد.

‏Grade دقیق آلیاژ در اطلاعات عمومی فعلی مشخص نشده است. اگر Tender ترکیب یا Grade مشخصی را الزام می‌کند، فروشنده باید Material Certificate همان محصول را ارائه دهد.

‏ابعاد دقیق ARYA BS Brass 2.5

‏کاتالوگ برای سایز 2½ اینچ مقدار D1 برابر 63.5 mm را ثبت می‌کند. قطر D2 برابر 88 mm است و عرض W نیز 188 mm اعلام می‌شود. در ادامه، L1 برابر 65 mm و L2 برابر 197 mm هستند.

‏این اعداد مخصوص همین Variant هستند و نباید به سایز 1.5 یا 2.75 اینچ منتقل شوند. Drawing رسمی نیز می‌تواند برای بررسی دقیق Interface در پروژه استفاده شود.

‏فشار کاری 16 bar

‏Working Pressure اعلامی برای خانوادۀ BS آریاکوپلینگ برابر 16 bar است. مهندس پروژه باید فشار واقعی خط را با این مقدار تطبیق دهد. افزون بر این، افزایش‌های لحظه‌ای فشار مانند Water Hammer نیز باید هنگام طراحی سیستم در نظر گرفته شوند.

‏Rating کوپلینگ تنها بخشی از محدودیت فشار شبکه است. شیلنگ، پمپ، شیر، نازل و سایر تجهیزات نیز باید توان تحمل فشار مناسب داشته باشند.

‏فشار آزمون 24 bar

‏Test Pressure خانوادۀ BS برابر 24 bar اعلام شده است. این مقدار با فشار کاری 16 bar تفاوت دارد و نباید به جای آن استفاده شود. بنابراین، Working Pressure و Test Pressure باید در دیتاشیت پروژه به‌صورت دو مقدار مستقل ثبت شوند.

‏برای خریدهای حساس بهتر است Certificate آزمون نیز دریافت شود. چنین مدرکی شرایط واقعی Test را روشن‌تر می‌کند.

‏آزمون هیدرواستاتیک تا 100 bar

‏آریاکوپلینگ برای کوپلینگ‌های BS به گواهی آزمون هیدرواستاتیک تا فشار 100 bar اشاره می‌کند. با این حال، این عدد نباید با Working Pressure برابر 16 bar اشتباه گرفته شود. به همین علت، مقدار 100 bar فقط در چهارچوب آزمون و Certificate مربوط معنا دارد.

‏واحد فنی بهتر است نسخۀ مدرک آزمون را برای Tender دریافت کند. بررسی Test Report می‌تواند شرایط اعمال فشار و معیار پذیرش را مشخص کند.

‏استاندارد BS 336

‏خانوادۀ کوپلینگ انگلیسی آریاکوپلینگ براساس الزامات BS 336 تولید می‌شود. این استاندارد یکی از مهم‌ترین معیارهای فنی برای انتخاب اتصالات انگلیسی آتش‌نشانی است. با وجود این، درج نام استاندارد در کاتالوگ جای کنترل مدارک پروژه را نمی‌گیرد.

‏Scope و Revision اسناد باید با الزامات کارفرما مطابقت داشته باشند. در پروژه‌های حساس دریافت مدارک فنی مرتبط با کالای تحویلی اهمیت بیشتری دارد.

‏ساختار Male و Female

‏اتصال BS از دو بخش نری و مادگی تشکیل می‌شود. قسمت Male داخل Female قرار می‌گیرد و مکانیزم Instantaneous اتصال را تکمیل می‌کند. بنابراین، هنگام سفارش باید مشخص باشد که کالا به شکل Pair کامل یا یک سمت مجزا خریداری می‌شود.

‏مدیریت موجودی نیز به همین موضوع وابسته است. تعداد نامتناسب بخش‌های Male و Female می‌تواند استفاده عملیاتی را محدود کند.

‏Ribbed Tail

‏قسمت شیلنگ‌خور این خانواده دارای Ribbed Tail است. رینگ‌های برجسته روی Tail به مهار بهتر شیلنگ کمک می‌کنند و سطح تماس مکانیکی مناسبی ایجاد می‌کنند. البته کیفیت نهایی مونتاژ به نوع بست و روش نصب نیز بستگی دارد.

‏Clamp یا بست نامناسب ممکن است باعث لغزش شیلنگ شود. در نتیجه، اجزای مونتاژ باید با قطر Tail و نوع شیلنگ هماهنگ باشند.

‏واشر V شکل

‏واشر آب‌بندی کوپلینگ BS ساختار ویژه‌ای دارد. قسمت V شکل Seal در فشارهای بالاتر باز می‌شود و می‌تواند به استحکام آب‌بندی کمک کند. همچنین، سختی مناسب واشر روی عملکرد آن در فشارهای مختلف اثر مستقیم دارد.

‏Seal بیش از حد سخت ممکن است در فشار پایین عملکرد مناسبی نداشته باشد. در مقابل، واشر بسیار نرم می‌تواند در فشار بالا تغییر شکل دهد یا از محل خود خارج شود.

‏سلامت واشر

‏پیش از استفاده باید Seal از نظر ترک، بریدگی و تغییر فرم بررسی شود. ذرات شن و آلودگی نیز ممکن است روی سطح تماس باقی بمانند و نشتی ایجاد کنند. بنابراین، تمیزبودن محل آب‌بندی اهمیت زیادی دارد.

‏قطعه جایگزین باید با همان ساختار BS سازگار باشد. استفاده از واشر نامتناسب می‌تواند عملکرد اتصال را مختل کند.

‏مزیت Brass در محیط خورنده

‏آلیاژ پایه مس در بسیاری از محیط‌های مرطوب و خورنده عملکرد مناسبی دارد. به همین دلیل، نسخۀ Brass می‌تواند در صنایع ساحلی، پالایشگاهی و پتروشیمی مورد توجه قرار گیرد. با این حال، مقاومت خوردگی مطلق نیست و نوع مادۀ خورنده اهمیت دارد.

‏مواد شیمیایی خاص ممکن است رفتار متفاوتی با Brass داشته باشند. بنابراین، پروژه‌های ویژه باید سازگاری متریال با محیط را جداگانه بررسی کنند.

‏کاربرد در صنایع نفت و پتروشیمی

‏کاتالوگ آریاکوپلینگ از مجتمع‌های پتروشیمی و مناطق نفت‌خیز به‌عنوان محیط‌های کاربرد اتصالات BS نام می‌برد. استحکام مکانیکی و سرعت اتصال از مزایای مهم این تجهیزات در چنین سایت‌هایی هستند. علاوه بر این، نسخۀ Brass می‌تواند در محیط‌های مرطوب یا خورنده مزیت ایجاد کند.

‏Specification پروژه همچنان اولویت دارد. Material Certificate، Test Report و الزامات اختصاصی HSE باید در صورت نیاز بررسی شوند.

‏کاربرد ساحلی و فراساحلی

‏سازه‌های ساحلی و فراساحلی معمولاً با رطوبت و نمک زیادی مواجه هستند. این شرایط می‌توانند سرعت خوردگی بسیاری از تجهیزات فلزی را افزایش دهند. به همین علت، انتخاب متریال مناسب و برنامۀ نگهداری منظم اهمیت زیادی پیدا می‌کند.

‏ARYA BS Brass 2.5 می‌تواند برای چنین محیط‌هایی قابل بررسی باشد. با این وجود، تصمیم نهایی باید براساس Specification واقعی پروژه گرفته شود.

‏استفاده در خطوط آب‌رسانی

‏ARYA BS Brass 2.5 برای خطوط آب‌رسانی آتش‌نشانی طراحی شده است. اتصال سریع می‌تواند زمان افزایش طول خط یا متصل‌کردن تجهیزات را کاهش دهد. همچنین، سایز 2.5 اینچ در بسیاری از سیستم‌های آب‌رسانی آتش‌نشانی کاربرد شناخته‌شده‌ای دارد.

‏دبی واقعی فقط بر اساس سایز Coupling تعیین نمی‌شود. طول شیلنگ، قطر داخلی، فشار و تجهیزات نصب‌شده همگی روی عملکرد هیدرولیکی اثر دارند.

‏استفاده با پمپ آتش‌نشانی

‏اگر پمپ دارای Interface سازگار با BS باشد، این کوپلینگ می‌تواند در خط خروجی یا تغذیه قرار گیرد. سرعت اتصال Instantaneous Coupling در عملیات سیار مزیت قابل توجهی ایجاد می‌کند. از سوی دیگر، Pressure Rating تمام اجزای خط باید هماهنگ باشند.

‏فشار خروجی پمپ نباید از محدودیت تجهیزات پایین‌دست عبور کند. ضعیف‌ترین جزء می‌تواند سقف عملیاتی سیستم را تعیین کند.

‏تفاوت Brass و Aluminium

‏نسخۀ Brass معمولاً نسبت به Aluminium وزن بیشتری دارد، اما در بسیاری از محیط‌های خورنده می‌تواند مزیت داشته باشد. Aluminium در مقابل برای کاهش وزن خط و حمل آسان‌تر مناسب است. بنابراین، هیچ‌کدام به‌طور مطلق بهترین انتخاب برای تمام پروژه‌ها نیستند.

‏شرایط محیطی، بودجه، وزن و نیازهای خوردگی باید در تصمیم‌گیری لحاظ شوند. Material Specification کارفرما نیز ممکن است انتخاب را محدود کند.

‏بازرسی ARYA BS Brass 2.5

‏پیش از استفاده از ARYA BS Brass 2.5 باید بدنه، Male/Female Interface، Tail و Seal بررسی شوند. سپس، اپراتور می‌تواند اتصال را بدون فشار باز و بسته کند تا عملکرد مکانیکی آن ارزیابی شود. هرگونه گیرکردن، لقی یا تغییر شکل غیرعادی نیاز به بررسی دارد.

‏آسیب جدی می‌تواند قابلیت اطمینان اتصال را کاهش دهد. در چنین شرایطی بهتر است تجهیز تا تعیین وضعیت از سرویس خارج شود.

‏بررسی بخش Male

‏قسمت Male باید هندسۀ صحیح و سطح سالم داشته باشد. ضربه یا سایش زیاد ممکن است ورود آن به Female را دشوار کند. افزون بر این، آسیب سطح تماس می‌تواند روی عملکرد Seal اثر بگذارد.

‏اعمال ضربه برای جا انداختن اتصال معیوب مناسب نیست. علت مشکل باید قبل از استفاده مشخص شود.

‏وضعیت بخش Female

‏قسمت Female باید بدون شکستگی و تغییر شکل محسوس باشد. مکانیزم اتصال نیز باید آزادانه حرکت کند و قفل مناسب ایجاد کند. در صورت وجود گیر مکانیکی، تجهیز به بررسی نیاز دارد.

‏آلودگی داخل مکانیزم ممکن است عملکرد اتصال را کاهش دهد. تمیزکاری اصولی می‌تواند از بسیاری از مشکلات ساده جلوگیری کند.

‏نحوۀ اتصال

‏ابتدا Male و Female سازگار در موقعیت صحیح قرار می‌گیرند. پس از آن، مکانیزم Instantaneous درگیر می‌شود و اتصال کامل خواهد شد. اپراتور باید پیش از افزایش فشار از قفل‌شدن صحیح مطمئن شود.

‏اگر اتصال به شکل طبیعی بسته نمی‌شود، اعمال نیروی بیش از حد راهکار مناسبی نیست. ناسازگاری ابعادی یا آسیب مکانیکی باید بررسی شود.

‏جداسازی ایمن

‏کوپلینگ نباید در حالی که خط تحت فشار است باز شود. نخست جریان آب متوقف می‌شود و بعد فشار باقی‌مانده کاهش پیدا می‌کند. پس از رسیدن سیستم به وضعیت ایمن، اپراتور می‌تواند اتصال را جدا کند.

‏این روش احتمال حرکت ناگهانی شیلنگ را کاهش می‌دهد. همچنین، خطر خروج کنترل‌نشده آب پرفشار کمتر خواهد شد.

‏تمیزکاری بعد از عملیات

‏گل، ماسه و آلودگی ممکن است روی Seal یا مکانیزم اتصال باقی بمانند. پاک‌کردن این مواد به حفظ عملکرد روان کمک می‌کند. علاوه بر این، Tail و محل بست شیلنگ نیز باید بررسی شوند.

‏شوینده نامناسب می‌تواند به واشر یا سطح فلزی آسیب بزند. بنابراین، روش توصیه‌شده سازنده باید در اولویت قرار گیرد.

‏شرایط نگهداری

‏محیط خشک و محافظت‌شده برای انبارکردن کوپلینگ مناسب‌تر است. ابزار سنگین نباید روی بخش‌های Male یا Female قرار گیرد. در نتیجه، Rack یا محل نگهداری اختصاصی می‌تواند خطر آسیب مکانیکی را کاهش دهد.

‏بازرسی دوره‌ای باید در برنامۀ نگهداری قرار گیرد. محیط‌های ساحلی یا صنعتی معمولاً به بررسی دقیق‌تری نیاز دارند.

‏کنترل خرید ARYA BS Brass 2.5

‏هنگام سفارش ARYA BS Brass 2.5 باید برند ARYA، سیستم BS، سایز 2.5 اینچ و متریال Brass در پیش‌فاکتور ثبت شوند. افزون بر این، Working Pressure برابر 16 bar، Test Pressure برابر 24 bar و BS 336 بهتر است در Specification درج شوند. ابعاد دقیق محصول نیز می‌توانند برای جلوگیری از Variant Mixing به RFQ اضافه شوند.

‏برای آزمون هیدرواستاتیک تا 100 bar بهتر است Certificate مربوط دریافت شود. Material Certificate نیز می‌تواند Grade دقیق آلیاژ پایه مس را مشخص کند.

‏ابعاد موردنیاز در RFQ

‏بعد D1 برای این Variant برابر 63.5 mm است. قطر D2 برابر 88 mm و عرض W برابر 188 mm اعلام می‌شوند. در ادامه، L1 برابر 65 mm و L2 برابر 197 mm هستند.

‏ثبت این اعداد به کنترل دقیق سایز کمک می‌کند. Drawing نهایی نیز در صورت دسترسی باید همراه پرونده فنی نگهداری شود.

‏اصالت و مارکینگ

‏مارکینگ محصول باید با مشخصات سفارش تطابق داشته باشد. برند، سایز، متریال و هر کد تولید موجود از موارد مهم بررسی هستند. واحد QC می‌تواند تصاویر مارکینگ را نیز ثبت کند.

‏COC یا Certificate باید به محصول واقعی ارتباط داشته باشد. مدارک یک Variant دیگر نباید برای تأیید این سایز استفاده شوند.

‏RFQ و Tender

‏RFQ حرفه‌ای بهتر است عبارت ARYA BS Brass 2.5، سایز 2½ inch، متریال Brass و BS 336 را به‌طور واضح درج کند. سپس Pressure Ratings، ابعاد، Material Certificate و Test Certificate به همان Specification اضافه شوند. به این ترتیب، فروشنده دقیقاً می‌داند کدام Variant باید تحویل دهد.

‏عبارت عمومی «کوپلینگ BS برنجی 2.5 اینچ» برای پروژه‌های حساس کافی نیست. مشخصات باید امکان تطبیق مستقیم کالای تحویلی با سفارش را فراهم کنند.

‏تجهیزات مرتبط

‏برای مشاهده سایر محصولات این خانواده می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ، پمپ و سایر تجهیزات متصل نیز باید از نظر سایز، Pressure Rating و نوع Interface با این مدل سازگار باشند.

‏برای طراحی و تأمین جامع پروژه نیز راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین قابل بررسی هستند.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA BS Brass 2.5

‏نوع محصول: British Standard Instantaneous Coupling

‏سیستم اتصال: BS / انگلیسی

‏ساختار مکانیکی: Male & Female

‏سایز اسمی: 2.5 اینچ / 2½ inch

‏متریال Variant: Brass / آلیاژ پایه مس

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏کاربری اصلی: اتصال سریع شیلنگ و تجهیزات آب‌رسانی آتش‌نشانی

‏استاندارد اعلامی: BS 336

‏Working Pressure: 16 bar

‏Test Pressure: 24 bar

‏آزمون هیدرواستاتیک: تا 100 bar برای خانوادۀ BS اعلام شده؛ Certificate مرتبط دریافت شود

‏بعد D1: 63.5 mm

‏قطر D2: 88 mm

‏عرض W: 188 mm

‏طول L1: 65 mm

‏اندازۀ L2: 197 mm

‏Hose Tail: دارای Ribbed Tail

‏ساختار Seal: واشر مخصوص BS با طراحی V شکل

‏جنس دقیق Seal: نیازمند Datasheet

‏Grade آلیاژ پایه مس: از Material Certificate همان محصول استخراج شود

‏وزن تجهیز: در اطلاعات فعلی عدد قطعی ثبت نشده است

‏Part Number اختصاصی: در کاتالوگ بررسی‌شده به‌صورت مجزا تأیید نشده است

‏سازگاری با سایر BSها: مشروط به تطبیق استاندارد و ابعاد

‏بازرسی پیش از استفاده: ضروری

‏وضعیت Male: هندسه و سطح اتصال باید سالم باشند

‏سلامت Female: مکانیزم اتصال باید بدون شکستگی و گیر کار کند

‏شرایط Seal: واشر باید فاقد ترک، پارگی و تغییر شکل باشد

‏مونتاژ شیلنگ: Tail، شیلنگ و بست باید با یکدیگر سازگار باشند

‏جمع‌بندی

‏ARYA BS Brass 2.5 یک کوپلینگ آتش‌نشانی انگلیسی سایز 2.5 اینچ با متریال Brass است که برای اتصال سریع شیلنگ و تجهیزات سیستم‌های آب‌رسانی کاربرد دارد. فشار کاری 16 bar، فشار آزمون 24 bar، استاندارد BS 336، ساختار Male/Female، Ribbed Tail و Seal با طراحی V شکل از مشخصات مهم این خانواده هستند. ابعاد همین Variant نیز شامل D1 برابر 63.5 mm، D2 برابر 88 mm، W برابر 188 mm، L1 برابر 65 mm و L2 برابر 197 mm می‌شوند.

‏نسخۀ Brass به‌دلیل استفاده از آلیاژ پایه مس می‌تواند برای بسیاری از محیط‌های صنعتی، نفتی، پتروشیمی و ساحلی قابل بررسی باشد. علاوه بر این، آزمون هیدرواستاتیک تا 100 bar برای خانوادۀ BS اعلام شده است؛ با این حال، این عدد نباید با Working Pressure برابر 16 bar اشتباه گرفته شود. پیش از سفارش ARYA BS Brass 2.5 برای Tender بهتر است Material Certificate، Test Certificate، BS 336، ابعاد و مشخصات فشار در اسناد خرید و تحویل کنترل شوند.
