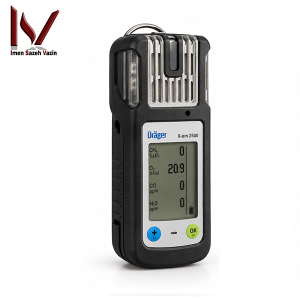

‏معرفی گازسنج پرتابل Dräger X-am 2500 | گازسنج ۴ گازه

‏Dräger X-am 2500 برای Personal Air Monitoring یا پایش شخصی هوای محیط توسعه پیدا کرده است. کاربر گازسنج پرتابل را روی لباس یا تجهیزات خود نصب می‌کند و X-am 2500 به‌صورت پیوسته غلظت گازهای پیکربندی‌شده را اندازه می‌گیرد.

‏بسته به نسخه سفارش، دستگاه می‌تواند حسگر کاتالیستی Ex را برای گازها و بخارات قابل‌اشتعال و سنسورهای الکتروشیمیایی DrägerSensor XXS را برای گازهایی مانند اکسیژن، مونوکسید کربن، هیدروژن سولفید، دی‌اکسید نیتروژن یا دی‌اکسید گوگرد در خود جای دهد.

‏X-am 2500 سنسور داخلی قابل انتخاب دارد و برخلاف پمپ‌های تیوب، یک دستگاه اندازه‌گیری الکترونیکی واقعی است. به همین دلیل، نوع سنسور نصب‌شده، تاریخ و وضعیت سنسور، Calibration، Bump Test و پیکربندی دقیق دستگاه باید هنگام خرید کنترل شوند.

‏Dräger اکنون فروش رسمی X-am 2500 را پایان می‌دهد و X-am 2800 را به‌عنوان نسل جدید معرفی می‌کند. در نتیجه، موجودی بازار ایران ممکن است مربوط به تولیدات قبلی یا دستگاه‌های موجود در انبار فروشندگان باشد.

‏گازهای قابل اندازه‌گیری

‏Dräger X-am 2500 را برای تشخیص گازها و بخارات قابل‌اشتعال و چند گاز مهم صنعتی عرضه کرده است. ‏گازهای قابل اندازه‌گیری بر اساس نوع سنسور نصب‌شده می‌توانند شامل Ex، O₂، CO، H₂S، NO₂ و SO₂ باشند. ‏هر دستگاه الزاماً همه این گازها را اندازه‌گیری نمی‌کند. خریدار باید کانفیگ دقیق دستگاه و سنسورهای نصب‌شده را از روی Part Number، منوی دستگاه و مدارک سفارش بررسی کند.

‏سنسور Ex برای گازهای قابل‌اشتعال

‏Dräger در X-am 2500 از سنسور کاتالیستی Ex برای تشخیص گازها و بخارات قابل‌اشتعال استفاده کرده است. ‏سازنده این سنسور را برای اندازه‌گیری طیفی از متان تا نونان مطابق IEC/EN 60079-29-1 معرفی کرده است.

‏Dräger همچنین برای سنسور Ex مقاومت مناسب در برابر سیلیکون و H₂S و عمر مورد انتظار بیش از پنج سال را در اطلاعات محصول ذکر کرده است.

‏سنسورهای الکتروشیمیایی DrägerSensor XXS

‏برای گازهایی مانند O₂، CO، H₂S، NO₂ و SO₂، دستگاه می‌تواند از سنسورهای الکتروشیمیایی DrägerSensor XXS استفاده کند. ‏این سنسورها ابعاد کوچک، پاسخ سریع و پایداری مناسب برای پایش شخصی دارند. ‏نوع دقیق سنسور و محدوده اندازه‌گیری باید بر اساس پیکربندی همان دستگاه بررسی شود.

‏نمایشگر بزرگ

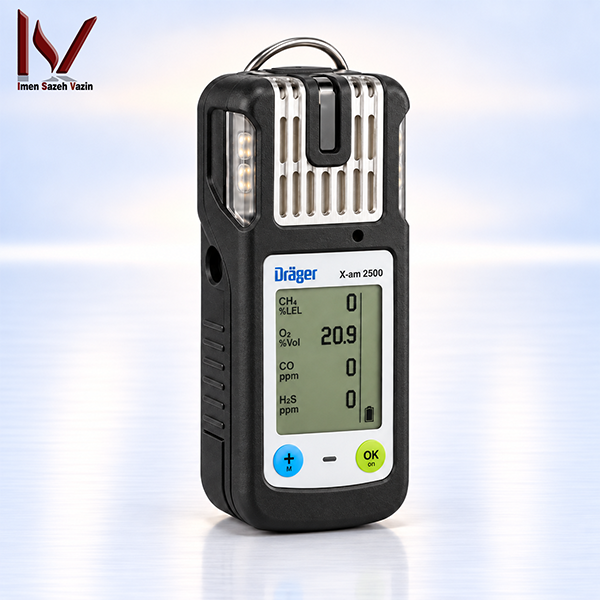

‏X-am 2500 یک نمایشگر LCD دارد که مقادیر گازهای نصب‌شده را به‌طور هم‌زمان نشان می‌دهد. ‏اندازه اعداد بر اساس تعداد سنسورهای فعال تنظیم می‌شود تا خواندن اطلاعات آسان‌تر باشد. ‏هنگام وقوع آلارم، دستگاه مقدار سنسور مربوط را برجسته می‌کند و سطح آلارم A1 یا A2 را نیز نمایش می‌دهد.

‏هشدار دیداری ۳۶۰ درجه

‏Dräger چراغ هشدار را طوری طراحی می‌کند که کاربر بتواند وضعیت آلارم را از زوایای مختلف مشاهده کند. ‏این قابلیت در محیط‌های صنعتی شلوغ یا پرصدا اهمیت زیادی دارد.

‏هشدار صوتی و لرزشی

‏آلارم صوتی X-am 2500 بیش از ۹۰ دسی‌بل در فاصله ۳۰ سانتی‌متری تولید می‌کند. ‏گازسنج پرتابل هم‌زمان از هشدار لرزشی نیز استفاده می‌کند. ‏ترکیب هشدار صوتی، نوری و لرزشی احتمال تشخیص سریع وضعیت خطر را افزایش می‌دهد.

‏درجه حفاظت IP67

‏بدنه X-am 2500 مطابق IP67 در برابر گردوغبار و نفوذ آب محافظت می‌شود. این ویژگی استفاده از دستگاه را در محیط‌های صنعتی، پالایشگاهی، معدنی و عملیاتی مناسب‌تر می‌کند. کاربر با این حال باید بدنه، ورودی‌های گاز و بخش‌های سنسور را تمیز و بدون گرفتگی نگه دارد.

‏ورودی گاز از دو جهت

‏Dräger مسیر ورود گاز را از بالا و جلوی دستگاه در نظر می‌گیرد. ‏این طراحی کمک می‌کند حتی اگر بخشی از جلوی دستگاه توسط لباس یا جیب مسدود شود، مسیر دوم ورود گاز همچنان در معرض هوای محیط قرار بگیرد. ‏کاربر نباید عمداً ورودی‌های دستگاه را مسدود کند.

‏وزن و ابعاد

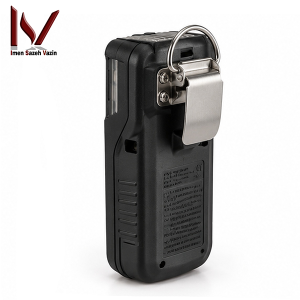

‏وزن X-am 2500 بسته به پیکربندی و نوع باتری حدود ۲۲۰ تا ۲۵۰ گرم است. ‏ابعاد دستگاه حدود ۴۸ × ۱۳۰ × ۴۴ میلی‌متر است. ‏این ابعاد جمع‌وجور اجازه می‌دهند کاربر دستگاه را با گیره Crocodile Clip روی لباس یا تجهیزات خود حمل کند.

‏زمان کارکرد باتری

‏Dräger برای گازسنج پرتابل مجهز به باتری‌های آلکالاین یا NiMH زمان کارکرد بیش از ۱۲ ساعت اعلام کرده است. در نسخه NiMH HC زمان کارکرد می‌تواند بیش از ۱۳ ساعت باشد. ‏اگر دستگاه سنسور Ex نداشته باشد، زمان کارکرد با باتری آلکالاین می‌تواند به بیش از ۲۵۰ ساعت برسد. ‏زمان واقعی کارکرد به پیکربندی سنسورها، وضعیت باتری، دما و شرایط استفاده ربط دارد.

‏باتری آلکالاین یا شارژی

‏X-am 2500 می‌تواند بسته به نسخه از پک باتری آلکالاین یا باتری شارژی NiMH استفاده کند. کاربر می‌تواند نسخه شارژی را با پایه و تجهیزات شارژ سازگار Dräger شارژ کند. زمان شارژ رسمی در دیتاشیت کمتر از چهار ساعت اعلام می‌شود.

‏ثبت داده‌ها

‏X-am 2500 قابلیت Data Logging دارد. Dräger برای دستگاه چهارگازه و فاصله ثبت یک دقیقه، بیش از ۱۰۰۰ ساعت ظرفیت ثبت داده اعلام می‌کند. کاربر می‌تواند داده‌های ثبت‌شده را از طریق رابط مادون قرمز و نرم‌افزار سازگار Dräger بازیابی کند.

‏ذخیره Peak Value

گازسنج پرتابل بیشترین مقدار ثبت‌شده برای سنسور Ex و گازهای سمی و کمترین مقدار O₂ را ذخیره می‌کند. ‏این قابلیت به کاربر یا مسئول HSE کمک می‌کند پس از مواجهه، بیشترین سطح خطر ثبت‌شده را بررسی کند. ‏کاربر می‌تواند مقدار Peak را بدون خاموش و روشن‌کردن دستگاه Reset کند.

‏پمپ خارجی برای نمونه‌برداری

‏X-am 2500 پمپ داخلی ندارد، اما می‌تواند با پمپ خارجی سازگار کار کند. Dräger برای این سیستم امکان نمونه‌برداری با شلنگ تا طول حداکثر ۴۵ متر را اعلام می‌کند. ‏این قابلیت برای Clearance Measurement یا اندازه‌گیری پیش از ورود به مخازن، شفت‌ها و سایر فضاهای بسته اهمیت دارد.

‏استفاده در فضاهای غیر باز

‏کاربر می‌تواند با اتصال پمپ خارجی، هوای داخل مخزن یا فضای بسته را پیش از ورود نمونه‌برداری کند. ‏این روش به مسئول HSE اجازه می‌دهد وضعیت گازهای مورد نظر را قبل از ورود کارکنان بررسی کند. ‏برای پایش حین ورود نیز دستگاه باید مطابق برنامه ایمنی فضای بسته و ارزیابی خطر استفاده شود.

‏سازگاری با X-dock

‏گازسنج پرتابل X-am 2500 با سیستم Dräger X-dock سازگار است. X-dock می‌تواند Bump Test، Calibration و مستندسازی نتایج را مدیریت کند. ‏این قابلیت برای شرکت‌هایی که تعداد زیادی گازسنج پرتابل دارند، مدیریت سوابق دستگاه‌ها را ساده‌تر می‌کند.

‏Bump Test

‏کاربر یا واحد HSE باید Bump Test را مطابق برنامه ایمنی و دستورالعمل سازنده انجام دهد. Bump Test عملکرد سنسورها، مسیر گاز و سیستم هشدار را با قرار دادن دستگاه در معرض گاز آزمون بررسی می‌کند. قبولی در Bump Test با Calibration یکسان نیست و هرکدام هدف مشخصی دارند.

‏Calibration

‏سنسورهای گاز نیاز به کالیبراسیون دوره‌ای دارند. ‏مسئول تجهیزات باید نوع سنسور، گاز کالیبراسیون، غلظت مرجع، تاریخ Calibration و برنامه سرویس بعدی را ثبت کند. هنگام خرید دستگاه موجود در بازار، ارائه یک Calibration Certificate جدید می‌تواند وضعیت فعلی دستگاه را بهتر مشخص کند؛ اما خریدار باید صادرکننده و تاریخ گواهی را نیز کنترل کند.

‏محدوده دمای کاری

‏دیتاشیت رسمی Dräger محدوده دمایی حدود ۲۰- تا ۵۰+ درجه سانتی‌گراد را برای دستگاه اعلام می‌کند. ‏فشار محیطی اعلام‌شده از ۷۰۰ تا ۱۳۰۰ میلی‌بار و رطوبت نسبی از ۱۰ تا ۹۵ درصد است. ‏شرایط واقعی استفاده باید با محدودیت‌های سنسور نصب‌شده و Approval همان دستگاه نیز تطبیق داشته باشد.

‏تأییدیه مناطق مستعد انفجار

‏گازسنج پرتابل X-am 2500 در نسخه‌های مربوطه تأییدیه‌های ضدانفجار مختلفی از جمله ATEX و IECEx داشته است. Dräger همچنین Zone 0 Approval را برای پیکربندی‌های مربوط اعلام کرده است. سطح دقیق Approval به نسخه، بازار و پیکربندی دستگاه وابسته است؛ بنابراین، خریدار باید مارکینگ روی همان دستگاه و گواهی مربوط به آن را بررسی کند.

‏Part Numberهای رایج

‏در دیتاشیت رسمی ایالات متحده، نسخه Ex/O₂/CO/H₂S با باتری NiMH و شارژر با Order No. 4542261 ثبت می‌شود. ‏نسخه Ex/O₂/CO/H₂S با پک باتری آلکالاین Order No. 4542262 دارد. Dräger همچنین کد 8323900 را برای نسخه Configured per Request ثبت کرده است. ‏کد سفارش می‌تواند بر اساس بازار و کانفیگ متفاوت باشد؛ بنابراین، خریدار باید Part Number همان دستگاه را با سنسورها و Approval مورد نیاز تطبیق دهد.

‏تفاوت X-am 2500 با X-am 2800

‏Dräger فروش رسمی X-am 2500 را پایان داده و گازسنج پرتابل X-am 2800 را به‌عنوان نسخه جدیدتر معرفی می‌کند. گازسنج پرتابل X-am 2800 همچنان برای پایش ۱ تا ۴ گاز طراحی می‌شود، اما قابلیت‌های جدیدتری مانند Bluetooth و اتصال به Dräger Gas Detection Connect را ارائه می‌کند. ‏بنابراین، در خرید جدید بهتر است ابتدا دسترسی، پشتیبانی و الزامات پروژه برای نسل جدید بررسی شوند.

‏مشخصات فنی کامل

‏برند: Dräger

‏مدل: X-am 2500

‏نوع محصول: گازسنج پرتابل چندگازه

‏کاربری اصلی: پایش شخصی هوای محیط

‏تعداد گازها: ۱ تا ۴

‏گازهای قابل پیکربندی: Ex، O₂، CO، H₂S، NO₂ و SO₂

‏تکنولوژی سنسور Ex: کاتالیستی

‏تکنولوژی سنسورهای سمی و اکسیژن: الکتروشیمیایی

‏نمایشگر: LCD

‏هشدار دیداری: ۳۶۰ درجه , ‏هشدار صوتی: بیش از ۹۰ دسی‌بل در فاصله ۳۰ سانتی‌متر , ‏هشدار لرزشی: دارد

‏درجه حفاظت: IP67

‏ابعاد: حدود ۴۸ × ۱۳۰ × ۴۴ میلی‌متر

‏وزن: حدود ۲۲۰ تا ۲۵۰ گرم

‏محدوده دما: ۲۰- تا ۵۰+ درجه سانتی‌گراد

‏محدوده فشار: ۷۰۰ تا ۱۳۰۰ میلی‌بار

‏رطوبت نسبی: ۱۰ تا ۹۵ درصد

‏زمان کارکرد با آلکالاین یا NiMH: بیش از ۱۲ ساعت , ‏زمان کارکرد NiMH HC: بیش از ۱۳ ساعت , ‏زمان شارژ: کمتر از ۴ ساعت

‏Data Logger: دارد

‏ظرفیت ثبت اطلاعات: بیش از ۱۰۰۰ ساعت در شرایط اعلام‌ می‌شود

‏رابط انتقال اطلاعات: مادون قرمز

‏پمپ داخلی: ندارد

‏پمپ خارجی: قابل استفاده

‏حداکثر طول شلنگ پمپ: ۴۵ متر

‏سازگاری با X-dock: دارد , ‏سازگاری با Bump Test Station: دارد

‏Peak Value: دارد

‏گیره حمل: Crocodile Clip

‏ATEX: در نسخه‌های مربوطه

‏IECEx: در نسخه‌های مربوطه

‏CSA: در نسخه‌های مربوطه

‏وضعیت چرخه عمر: End of Sales

‏جانشین رسمی: Dräger X-am 2800

‏کاربردهای Dräger X-am 2500

‏X-am 2500 برای پایش شخصی در صنایع نفت و گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی، معدن، تعمیر و نگهداری، نیروگاه‌ها و عملیات HSE کاربرد داشته است. این دستگاه همچنین همراه پمپ خارجی برای اندازه‌گیری پیش از ورود به فضای بسته، مخزن، شفت یا نقاط دور از دسترس کاربرد دارد.

‏نوع کاربرد باید با سنسورهای نصب‌شده روی دستگاه تطبیق داشته باشد؛ زیرا یک X-am 2500 دوگازه با یک نسخه چهارگازه قابلیت یکسانی ندارد. ‏برای مطالعه راهنماهای انتخاب گازسنج، Calibration و تجهیزات HSE می‌توانید به وبلاگ ISV Kala مراجعه کنید.

‏نگهداری و بازرسی

‏مسئول تجهیزات باید بدنه، نمایشگر، دکمه‌ها، ورودی گاز، گیره و وضعیت باتری را به‌صورت دوره‌ای بررسی کند. Bump Test و Calibration باید طبق دستورالعمل سازنده و برنامه سایت انجام شوند.

‏نوع سنسور و تاریخ نصب یا تعویض آن باید در سوابق دستگاه ثبت شود. ‏اگر سنسور از محدوده عملکرد خارج شود یا دستگاه Bump Test را با موفقیت پشت سر نگذارد، کاربر نباید دستگاه را برای پایش ایمنی استفاده کند تا واحد فنی مشکل را برطرف کند.

‏وضعیت عرضه در ایران

‏Dräger X-am 2500 سابقه عرضه گسترده در بازار ایران دارد، اما Dräger اکنون این مدل را End of Sales اعلام می‌کند. ‏بنابراین، موجودی بازار ایران می‌تواند مربوط به تولیدات قدیمی، موجودی انبار یا دستگاه‌هایی با سنسورهای دارای عمر مصرف‌شده باشد. ‏خریدار باید وضعیت سنسورها، تاریخ تولید یا نصب سنسور، Calibration، سلامت باتری، Part Number و Approval همان دستگاه را قبل از خرید بررسی کند.

‏کنترل اصالت و انتخاب صحیح

‏خریدار باید نام Dräger X-am 2500 و شماره سریال دستگاه را بررسی کند. Part Number باید با پیکربندی سنسورها و نوع باتری تطبیق داشته باشد. ‏نوع و تعداد سنسورهای نصب‌شده باید مشخص باشند. ‏تاریخ و وضعیت سنسورها باید بررسی شوند. ‏آخرین Bump Test و Calibration باید مشخص باشند. Calibration Certificate باید تاریخ معتبر و مشخصات دستگاه را داشته باشد. Approval ضدانفجار باید با نیاز پروژه و مارکینگ همان دستگاه تطبیق داشته باشد. ‏وضعیت باتری و شارژر نیز باید قبل از خرید بررسی شود.

‏مرجع رسمی محصول

‏برای مشاهده اطلاعات فنی، وضعیت چرخه عمر و اسناد رسمی می‌توانید به صفحه رسمی Dräger X-am 2500 مراجعه کنید.

‏جمع‌بندی

‏گازسنج پرتابل Dräger X-am 2500 یک دستگاه چندگازه برای پایش شخصی ۱ تا ۴ گاز است. بسته به پیکربندی، دستگاه می‌تواند گازها و بخارات قابل‌اشتعال، O₂، CO، H₂S، NO₂ یا SO₂ را اندازه‌گیری کند. ‏بدنه IP67، هشدار صوتی، دیداری و لرزشی، نمایشگر بزرگ، ثبت داده و قابلیت اتصال پمپ خارجی از مهم‌ترین ویژگی‌های این مدل هستند.

‏Dräger فروش رسمی X-am 2500 را پایان داد و X-am 2800 را به‌عنوان نسل جدید معرفی می‌کند. بنابراین، هنگام خرید موجودی بازار باید Part Number، سنسورهای نصب‌شده، عمر سنسور، Calibration، باتری، Approval و اصالت دستگاه با دقت بررسی شوند.
