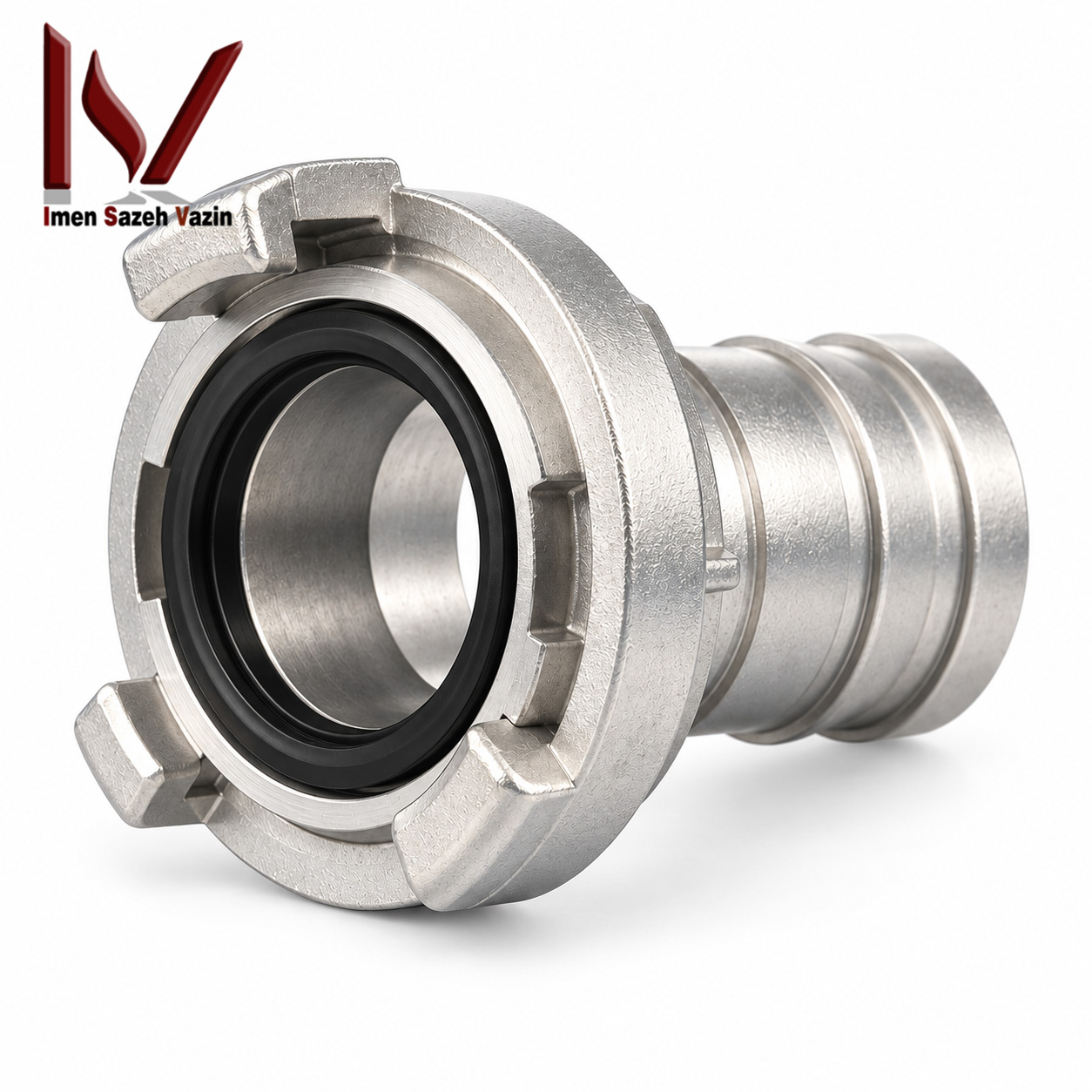

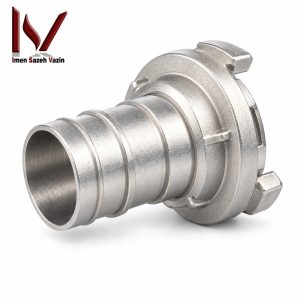

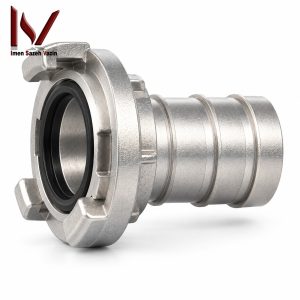

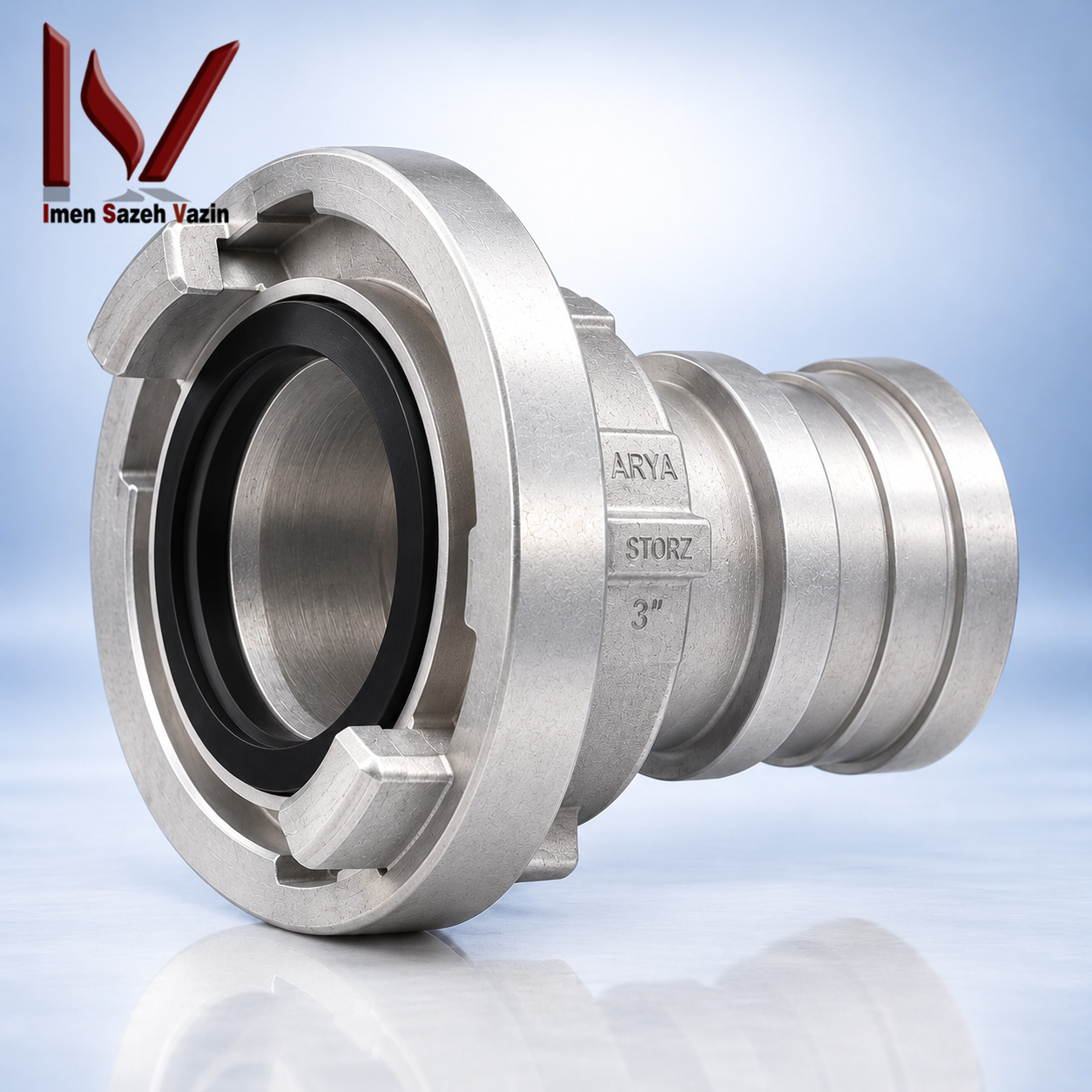

ARYA STORZ 3 | کوپلینگ آتش‌نشانی 3 اینچ آریا

معرفی ARYA STORZ 3

ARYA STORZ 3 یک کوپلینگ آتش‌نشانی شیلنگ‌خور ساخت آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات دارای رابط STORZ سازگار کاربرد دارد. مدل CO 3000 با سایز اسمی 3 اینچ و قطر 75 میلی‌متر برای خطوط آب‌رسانی آتش‌نشانی در بازار ایران ارائه می‌شود. علاوه بر این، طراحی سریع STORZ به نیروهای عملیاتی کمک می‌کند تا اتصال خطوط شیلنگ را بدون استفاده از ساختارهای رزوه‌ای چنددور انجام دهند.

‏ساختار متقارن STORZ تفاوت مهمی با بسیاری از اتصالات سنتی دارد. اپراتور در این سیستم به دو اتصال جداگانۀ Male و Female نیاز ندارد. در نتیجه، دو نیمۀ هم‌اندازه با قرارگیری صحیح و یک چرخش کوتاه به یکدیگر متصل می‌شوند.

‏مدل CO 3000

‏مدل دقیق نسخۀ 3 اینچ این خانواده CO 3000 است. درج این کد در پیش‌فاکتور و RFQ احتمال اختلاط محصول با سایزهای 2، 2.5 اینچ یا سایر مدل‌های STORZ را کاهش می‌دهد. از سوی دیگر، واحد QC باید هنگام تحویل کد محصول و سایز درج‌شده روی کالا یا بسته‌بندی را کنترل کند.

‏هر شماره Batch یا شناسه تولید نیز در صورت وجود برای رهگیری محصول اهمیت دارد. ثبت این اطلاعات می‌تواند مدیریت تجهیزات را در پروژه‌های بزرگ ساده‌تر کند.

‏کاربرد ARYA STORZ 3

‏ARYA STORZ 3 برای اتصال سریع شیلنگ‌های آتش‌نشانی به شیلنگ یا تجهیزات دارای Interface سازگار استفاده می‌شود. برای مثال، پمپ، هیدرانت، مانیتور، خطوط انتقال آب و برخی تجهیزات واسط ممکن است اتصال STORZ داشته باشند. با این حال، سایز، فاصله Lugها و ابعاد واقعی دو طرف باید با یکدیگر تطابق داشته باشند.

‏کاربرد صنعتی نیز یکی از حوزه‌های مهم این محصول محسوب می‌شود. پالایشگاه، پتروشیمی، اسکله، تأسیسات نفت و گاز و مجموعه‌های بزرگ صنعتی می‌توانند از اتصالات سریع در خطوط آب‌رسانی اضطراری استفاده کنند.

‏ساختار اتصال STORZ

‏سیستم STORZ از دو نیمۀ متقارن استفاده می‌کند. Lugهای دو بخش در موقعیت مناسب قرار می‌گیرند و چرخش کوتاه، اتصال مکانیکی را کامل می‌کند. به همین دلیل، کاربر نیازی به بستن چند دور رزوه ندارد.

‏نبود اتصال نری و مادگی مجزا مدیریت شیلنگ‌ها و اتصالات را نیز ساده‌تر می‌کند. البته اپراتور باید بعد از بستن کوپلینگ از درگیری کامل Lugها مطمئن شود.

‏سایز 3 اینچ

‏مدل CO 3000 سایز اسمی 3 اینچ دارد. قطر اعلامی STORZ برای این Variant برابر 75 mm است. بنابراین، بهتر است واحد خرید هر دو مشخصۀ 3 inch و 75 mm را در اسناد سفارش درج کند.

‏فقط نوشتن «کوپلینگ 3 اینچ» برای خرید تخصصی کافی نیست. نوع STORZ، مدل CO 3000، متریال و مشخصات فشار نیز باید هم‌زمان مشخص شوند.

‏قطر 75 میلی‌متر

‏قطر اعلامی اتصال در این مدل 75 میلی‌متر است. تجهیزات مقابل باید از نظر ابعاد اتصال با ARYA STORZ 3 سازگاری کامل داشته باشند. اگر سایت از محصول برند دیگری استفاده می‌کند، تست Fit نمونه پیش از خرید عمده می‌تواند ریسک ناسازگاری را کاهش دهد.

‏شباهت ظاهری دو کوپلینگ به‌تنهایی Compatibility را اثبات نمی‌کند. Drawing، ابعاد Interface و استاندارد محصول معیارهای مطمئن‌تری برای کنترل فنی هستند.

‏بدنۀ آلومینیومی

‏بدنۀ مدل CO 3000 از آلومینیوم ساخته می‌شود. این متریال می‌تواند وزن تجهیز را نسبت به بعضی آلیاژهای سنگین‌تر کاهش دهد و جابه‌جایی خطوط شیلنگ را ساده‌تر کند. همچنین، ساختار آلومینیومی برای بسیاری از کاربردهای عملیاتی آتش‌نشانی انتخاب متداولی به شمار می‌آید.

‏Grade دقیق آلیاژ در اطلاعات عمومی موجود مشخص نیست. اگر Tender گرید خاصی را الزام می‌کند، تأمین‌کننده باید Datasheet یا مدرک متریال همان محصول را ارائه دهد.

‏مقاومت در عملیات

‏کوپلینگ‌های آتش‌نشانی در محیط واقعی ممکن است ضربه، رطوبت و فشار مکانیکی را تجربه کنند. از این رو، سلامت بدنه و قسمت‌های درگیر اهمیت زیادی دارد. برخورد شدید می‌تواند Lug یا سطح آب‌بندی را تغییر شکل دهد.

‏پس از ضربۀ جدی بهتر است اپراتور بدنه را بررسی کند. وجود ترک، شکستگی یا تغییر فرم غیرعادی می‌تواند عملکرد ایمن اتصال را مختل کند.

‏فشار کاری 16 bar

‏مشخصات فنی CO 3000 مقدار Working Pressure را 16 bar اعلام می‌کنند. مهندس پروژه باید فشار واقعی شبکه را با این مقدار تطبیق دهد. افزون بر این، افزایش لحظه‌ای فشار یا Water Hammer نیز باید در محاسبۀ سیستم در نظر گرفته شود.

‏فشار کاری به معنای فشار آزمون نیست. بنابراین، عدد 16 bar باید فقط در جایگاه Working Pressure استفاده شود.

‏فشار آزمون 24 bar

‏Test Pressure این مدل برابر 24 bar اعلام شده است. این مقدار بالاتر از فشار کاری 16 bar قرار دارد. با این وجود، مدت آزمون، روش تست و معیار پذیرش باید از Certificate یا Test Report همان Variant استخراج شوند.

‏خریدهای پروژه‌ای بهتر است مدرک آزمون همان Batch را نیز دریافت کنند. به این ترتیب، واحد کنترل کیفیت می‌تواند مشخصات اعلامی را با کالای واقعی تطبیق دهد.

‏آزمون هیدرواستاتیک 100 bar

‏برای مدل 3 اینچ به تحمل آزمون هیدرواستاتیک تا 100 bar نیز اشاره شده است. در مقابل، جدول فنی محصول Working Pressure برابر 16 bar و Test Pressure برابر 24 bar را مشخص می‌کند. این اختلاف نشان می‌دهد که عدد 100 bar مفهوم دیگری در Test Protocol دارد و نباید مستقیماً به فشار کاری تبدیل شود.

‏واحد خرید باید برای این ادعا Certificate معتبر همان CO 3000 را دریافت کند. در نتیجه، تیم فنی می‌تواند شرایط واقعی تست 100 bar را بدون حدس بررسی کند.

‏استاندارد BS 336

‏استاندارد BS 336 برای مدل CO 3000 در مشخصات فنی بازار درج شده است. اگر پروژه همین استاندارد را الزام می‌کند، تأمین‌کننده باید مدرک مرتبط با سایز 3 اینچ را ارائه کند. علاوه بر این، Scope مدرک باید مدل و نوع اتصال مورد سفارش را پوشش دهد.

‏انتقال Certificate سایز دیگری به این محصول روش فنی مناسبی نیست. هر Variant باید با مدارک خودش ارزیابی شود.

‏گواهی آزمون هیدرواستاتیک

‏برای این محصول به گواهی آزمون هیدرواستاتیک نیز اشاره شده است. در خرید سازمانی، دریافت نسخه‌ای از Certificate مرتبط با مدل CO 3000 می‌تواند کنترل فنی را دقیق‌تر کند. شماره مدل، سایز و شرایط آزمون باید در مدرک قابل بررسی باشند.

‏وجود چنین سندی اهمیت بیشتری در پروژه‌های نفت، گاز و پتروشیمی دارد. زیرا Tenderهای صنعتی معمولاً مدارک فنی دقیق‌تری درخواست می‌کنند.

‏واشر و آب‌بندی

‏واشر یا Seal نقش مهمی در جلوگیری از نشتی بین دو نیمۀ STORZ دارد. ترک، پارگی یا تغییر شکل این قسمت می‌تواند آب‌بندی را ضعیف کند. علاوه بر آن، شن و آلودگی روی سطح تماس ممکن است باعث نشتی شوند.

‏کاربر باید قبل از اتصال، سطح آب‌بندی را کنترل کند. در صورت خرابی واشر نیز قطعه جایگزین باید دقیقاً با سایز و طراحی همین کوپلینگ سازگار باشد.

‏اتصال شیلنگ به Hose Tail

‏Hose Tail باید با قطر داخلی و ساختار شیلنگ هماهنگ باشد. انتخاب STORZ 3 inch به‌تنهایی برای مونتاژ کامل کافی نیست. نوع بست، روش مونتاژ و ابعاد Tail نیز در استحکام اتصال نقش دارند.

‏مونتاژ ضعیف ممکن است هنگام افزایش فشار باعث حرکت شیلنگ روی Tail شود. به همین دلیل، واحد مونتاژ باید دستورالعمل سازنده را مبنای کار قرار دهد.

‏استفاده در خطوط آب‌رسانی آتش‌نشانی

‏ARYA STORZ 3 برای خطوط انتقال آب آتش‌نشانی طراحی شده و می‌تواند در صورت تطابق فنی میان بخش‌های مختلف خط قرار گیرد. اتصال سریع زمان لازم برای افزایش طول شیلنگ یا متصل‌کردن تجهیزات را کاهش می‌دهد. همچنین، ساختار متقارن STORZ مدیریت تجهیزات عملیاتی را ساده‌تر می‌کند.

‏افت فشار شبکه همچنان باید جداگانه محاسبه شود. قطر شیلنگ، طول خط، دبی و تجهیزات متصل همگی روی عملکرد هیدرولیکی اثر دارند.

‏استفاده با پمپ آتش‌نشانی

‏اگر خروجی پمپ از STORZ سازگار استفاده کند، این کوپلینگ می‌تواند رابط مناسبی برای خط شیلنگ باشد. در پمپ‌های پرتابل، سرعت اتصال اهمیت زیادی دارد. به همین دلیل، سیستم‌های Quick Coupling می‌توانند آماده‌سازی تجهیزات را تسریع کنند.

‏فشار خروجی پمپ باید در محدودۀ مجاز تمام اجزای خط باقی بماند. هیچ کوپلینگی نباید مستقل از مشخصات شیلنگ، نازل یا مانیتور ارزیابی شود.

‏استفاده با مانیتور و نازل

‏برخی مانیتورها یا تجهیزات پرظرفیت از اتصالات بزرگ‌تر برای تأمین دبی موردنیاز استفاده می‌کنند. اگر Interface تجهیزات با 75 mm STORZ تطابق داشته باشد، ARYA STORZ 3 می‌تواند بخشی از خط تغذیه باشد. البته دبی بالا نیازمند بررسی افت فشار و نیروهای مکانیکی است.

‏برای مشاهده تجهیزات مرتبط می‌توان بخش نازل آتش نشانی در ISV Kala را بررسی کرد. انتخاب نازل، شیلنگ و کوپلینگ باید به‌صورت یک مجموعه هماهنگ انجام شود.

‏کاربرد در نفت و پتروشیمی

‏تأسیسات نفت، گاز و پتروشیمی به شبکه‌های آب آتش‌نشانی قابل اتکا نیاز دارند. کوپلینگ سریع می‌تواند برای خطوط عملیاتی و تجهیزات سیار چنین سایت‌هایی کاربرد داشته باشد. با این حال، کارفرما ممکن است الزامات اضافی برای متریال، Test Certificate یا Coating تعیین کند.

‏وجود BS 336 به‌تنهایی همۀ الزامات یک Tender صنعتی را پوشش نمی‌دهد. بنابراین، واحد فنی باید Specification پروژه را جداگانه بررسی کند.

‏استفاده در اسکله و محیط ساحلی

‏نمک و رطوبت می‌توانند روی عمر تجهیزات فلزی اثر بگذارند. به همین علت، کوپلینگ مورد استفاده در محیط ساحلی به بازرسی و تمیزکاری منظم نیاز دارد. شست‌وشوی آلودگی‌های نمکی بعد از مأموریت نیز به نگهداری بهتر کمک می‌کند.

‏پروژه‌ای که آلیاژ یا پوشش خاصی نیاز دارد باید این الزام را در RFQ بنویسد. اطلاعات عمومی محصول جایگزین چنین Specificationی نمی‌شوند.

‏بازرسی ARYA STORZ 3

‏پیش از استفاده از ARYA STORZ 3، اپراتور باید بدنه، Lugها، Tail و واشر را بررسی کند. سپس بهتر است اتصال بدون فشار باز و بسته شود تا عملکرد مکانیکی آن کنترل شود. ترک، شکستگی یا تغییر شکل شدید می‌تواند دلیلی برای خارج‌کردن تجهیز از سرویس باشد.

‏بازرسی پیشگیرانه زمان کمی نیاز دارد. با وجود این، همین اقدام ساده می‌تواند احتمال خرابی در عملیات را کاهش دهد.

‏کنترل Lugها

‏Lugها اتصال مکانیکی میان دو نیمۀ STORZ را ایجاد می‌کنند. سایش شدید، شکستگی یا تغییر شکل این قسمت‌ها می‌تواند از قفل‌شدن صحیح جلوگیری کند. اپراتور باید هرگونه آسیب غیرعادی را جدی بگیرد.

‏اعمال نیروی زیاد برای بستن کوپلینگ معیوب راه‌حل مناسبی نیست. قطعه باید ابتدا از نظر ابعادی و مکانیکی بررسی شود.

‏کنترل Seal

‏سطح Seal باید تمیز و بدون آسیب باقی بماند. وجود گل یا شن بین دو سطح ممکن است آب‌بندی را مختل کند. افزون بر این، واشر خشک یا ترک‌خورده می‌تواند باعث نشتی شود.

‏Seal جایگزین باید برای همان طراحی و سایز انتخاب شود. استفاده از قطعه نامتناسب احتمال خرابی اتصال را افزایش می‌دهد.

‏نحوۀ اتصال صحیح

‏اپراتور ابتدا دو نیمۀ سازگار STORZ را در مقابل یکدیگر قرار می‌دهد. سپس Lugها در موقعیت صحیح درگیر می‌شوند و چرخش کوتاه اتصال را کامل می‌کند. پس از آن، کنترل دستی می‌تواند بسته‌شدن صحیح را تأیید کند.

‏فشار خط تنها پس از اطمینان از اتصال کامل افزایش پیدا می‌کند. این ترتیب احتمال جدایی ناگهانی کوپلینگ را کاهش می‌دهد.

‏بازکردن ایمن

‏خط شیلنگ نباید هنگام بازکردن کوپلینگ تحت فشار باشد. ابتدا اپراتور جریان را متوقف می‌کند و سپس فشار باقی‌مانده را تخلیه می‌کند. بعد از رسیدن سیستم به وضعیت ایمن، جداسازی STORZ امکان‌پذیر خواهد بود.

‏این روش خطر حرکت ناگهانی شیلنگ را کاهش می‌دهد. همچنین، اپراتور در برابر خروج کنترل‌نشده آب پرفشار محافظت بیشتری خواهد داشت.

‏تمیزکاری پس از عملیات

‏گل، ماسه و آلودگی ممکن است روی سطح Coupling باقی بمانند. پاک‌کردن این مواد به عملکرد بهتر قسمت‌های درگیر کمک می‌کند. سطح واشر نیز بهتر است قبل از انبارکردن بازبینی شود.

‏مواد شیمیایی خورنده برای تمیزکاری انتخاب مناسبی نیستند. دستورالعمل نگهداری سازنده باید در اولویت قرار گیرد.

‏شرایط انبارداری

‏فضای خشک و محافظت‌شده برای نگهداری کوپلینگ مناسب‌تر است. قرارگرفتن تجهیزات سنگین روی Coupling Head می‌تواند شکل آن را تغییر دهد. بنابراین، Rack یا محفظۀ اختصاصی خودروی آتش‌نشانی انتخاب بهتری محسوب می‌شود.

‏برنامۀ نگهداری باید بازرسی دوره‌ای را نیز پوشش دهد. محیط‌های مرطوب یا خورنده معمولاً به کنترل بیشتری نیاز دارند.

‏تعمیر و نگهداری

‏واشر و قطعات مصرفی ممکن است در طول عمر تجهیز نیاز به تعویض پیدا کنند. داشتن Seal سازگار می‌تواند زمان تعمیرات را کاهش دهد. در مقابل، شکستگی یا تغییر شکل شدید بدنه احتمالاً نیاز به تعویض کامل کوپلینگ دارد.

‏هرگونه تعمیر باید مطابق روش مورد قبول سازنده انجام شود. اصلاح دستی Lugها بدون دستورالعمل فنی می‌تواند قابلیت اطمینان اتصال را کاهش دهد.

‏کنترل خرید ARYA STORZ 3

‏هنگام سفارش ARYA STORZ 3 بهتر است برند ARYA، مدل CO 3000، سایز 3 اینچ و قطر 75 mm روی پیش‌فاکتور درج شوند. جنس آلومینیومی، Working Pressure برابر 16 bar و Test Pressure برابر 24 bar نیز باید در اسناد خرید حضور داشته باشند. افزون بر این، واحد فنی می‌تواند BS 336 و Certificate آزمون را در RFQ الزام کند.

‏برای ادعای Hydrostatic 100 bar نیز دریافت مدرک اهمیت دارد. Certificate باید تعریف آزمون، فشار و در صورت امکان مدل تحت تست را مشخص کند.

‏کنترل مارکینگ

‏مارکینگ محصول باید با مشخصات سفارش هماهنگ باشد. برند ARYA، مدل، سایز و کدهای موجود روی محصول از موارد مهم کنترل هستند. واحد QC می‌تواند تصویر مارکینگ را نیز در پرونده خرید ثبت کند.

‏این اطلاعات رهگیری تجهیز را در آینده ساده‌تر می‌کنند. هنگام تعویض Seal یا سفارش مجدد نیز شناسایی دقیق مدل آسان‌تر خواهد بود.

‏کنترل اصالت

‏خرید از شبکۀ تأمین معتبر احتمال دریافت محصول نامشخص را کاهش می‌دهد. کیفیت ماشین‌کاری، مارکینگ و مدارک همراه باید با مشخصات سفارش هماهنگ باشند. COC و Test Certificate نیز برای خریدهای پروژه‌ای ارزش بیشتری دارند.

‏واحد کنترل کالا باید هر مغایرت را قبل از ورود تجهیز به سرویس بررسی کند. استفاده از کالای دارای مشخصات نامعلوم در خط آتش‌نشانی تصمیم مناسبی نیست.

‏RFQ و Tender

‏RFQ باید مشخصات موردنیاز را شفاف بیان کند. Brand، Model، Size، STORZ Diameter، Material، Working Pressure، Test Pressure و Standard از موارد مهم هستند. به این ترتیب، فروشنده دقیقاً می‌داند کدام Variant را باید پیشنهاد کند.

‏عبارت عمومی «کوپلینگ آتش‌نشانی 3 اینچ» برای Tender کامل نیست. ذکر CO 3000 و مشخصات فنی اصلی احتمال جایگزینی مدل اشتباه را کاهش می‌دهد.

‏تطبیق با تجهیزات موجود

‏اگر سایت از STORZ برند دیگری استفاده می‌کند، بهتر است نمونۀ ARYA STORZ 3 پیش از سفارش عمده با تجهیزات موجود آزمایش شود. تست Fit می‌تواند سازگاری مکانیکی را مشخص کند. کنترل Seal، Lug و ابعاد Interface نیز باید بخشی از این ارزیابی باشد.

‏Drawing فنی در چنین مرحله‌ای کاربرد زیادی دارد. اختلاف ابعادی کوچک می‌تواند اتصال صحیح را مختل کند.

‏تجهیزات مرتبط

‏برای بررسی سایر محصولات این گروه می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را مشاهده کرد. شیلنگ، مانیتور، نازل، پمپ و هیدرانت نیز باید از نظر سایز، فشار و نوع اتصال با CO 3000 سازگار باشند.

‏در پروژه‌های طراحی و تأمین جامع، راهکارهای آتش‌نشانی ایمن سازه وزین نیز اطلاعات مرتبط با سیستم‌های آتش‌نشانی را ارائه می‌کند.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA STORZ 3

‏مدل: CO 3000

‏نوع محصول: Fire Fighting Hose Coupling

‏نوع اتصال: STORZ

‏ساختار اتصال: Symmetrical Coupling

‏سایز اسمی: 3 اینچ

‏قطر اعلامی: 75 mm

‏کاربری: اتصال سریع شیلنگ و تجهیزات آتش‌نشانی

‏نوع کاربرد: خطوط آب‌رسانی اطفای حریق

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏جنس بدنه: آلومینیوم

‏Grade آلومینیوم: نیازمند تأیید سازنده

‏مدل Hose Tail: مطابق CO 3000

‏نوع واشر: نیازمند دیتاشیت

‏متریال واشر: نیازمند تأیید

‏فشار کاری: 16 bar

‏فشار آزمون: 24 bar

‏ اسمی اعلامی بازار: 100 bar

‏آزمون هیدرواستاتیک 100 bar: نیازمند تطبیق با Certificate همان CO 3000

‏استاندارد اعلامی: BS 336

‏گواهی آزمون هیدرواستاتیک: مدرک همان سری برای خرید پروژه‌ای دریافت شود

‏ابعاد کامل: نیازمند Drawing رسمی CO 3000

‏وزن: نیازمند تأیید

‏نوع پوشش سطح: نیازمند دیتاشیت

‏سازگاری با STORZ برندهای دیگر: مشروط به تطبیق ابعادی

‏بازرسی پیش از استفاده: ضروری

‏کنترل واشر: ضروری

‏کنترل Lugها: ضروری

‏ نشتی: پس از برقراری فشار ضروری

‏کاربرد صنعتی: بله، مشروط به الزامات پروژه

‏جمع‌بندی

‏ARYA STORZ 3 یک کوپلینگ آتش‌نشانی ساخت آریاکوپلینگ با مدل CO 3000، سایز 3 اینچ و قطر اعلامی 75 میلی‌متر است. بدنۀ آلومینیومی، ساختار اتصال سریع STORZ، فشار کاری 16 bar و فشار آزمون 24 bar از مشخصات اصلی این Variant به شمار می‌آیند. همچنین، BS 336 برای مدل CO 3000 در اطلاعات فنی بازار ذکر می‌شود.

‏آزمون هیدرواستاتیک 100 bar باید جدا از Working Pressure تفسیر شود و واحد خرید بهتر است Certificate همان مدل را برای تأیید این ادعا دریافت کند. در نهایت، پیش از سفارش ARYA STORZ 3 برای Tender باید مدل CO 3000، قطر 75 mm، جنس بدنه، فشارهای اعلامی، استاندارد BS 336 و مدارک آزمون همان محصول در RFQ و اسناد تحویل کنترل شوند.
