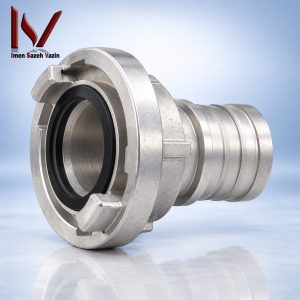

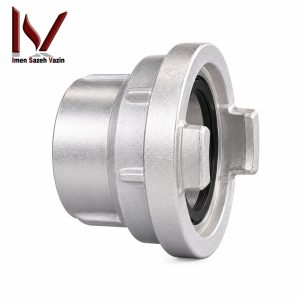

ARYA STORZ 2.5 | کوپلینگ آتش‌نشانی 2.5 اینچ آریا

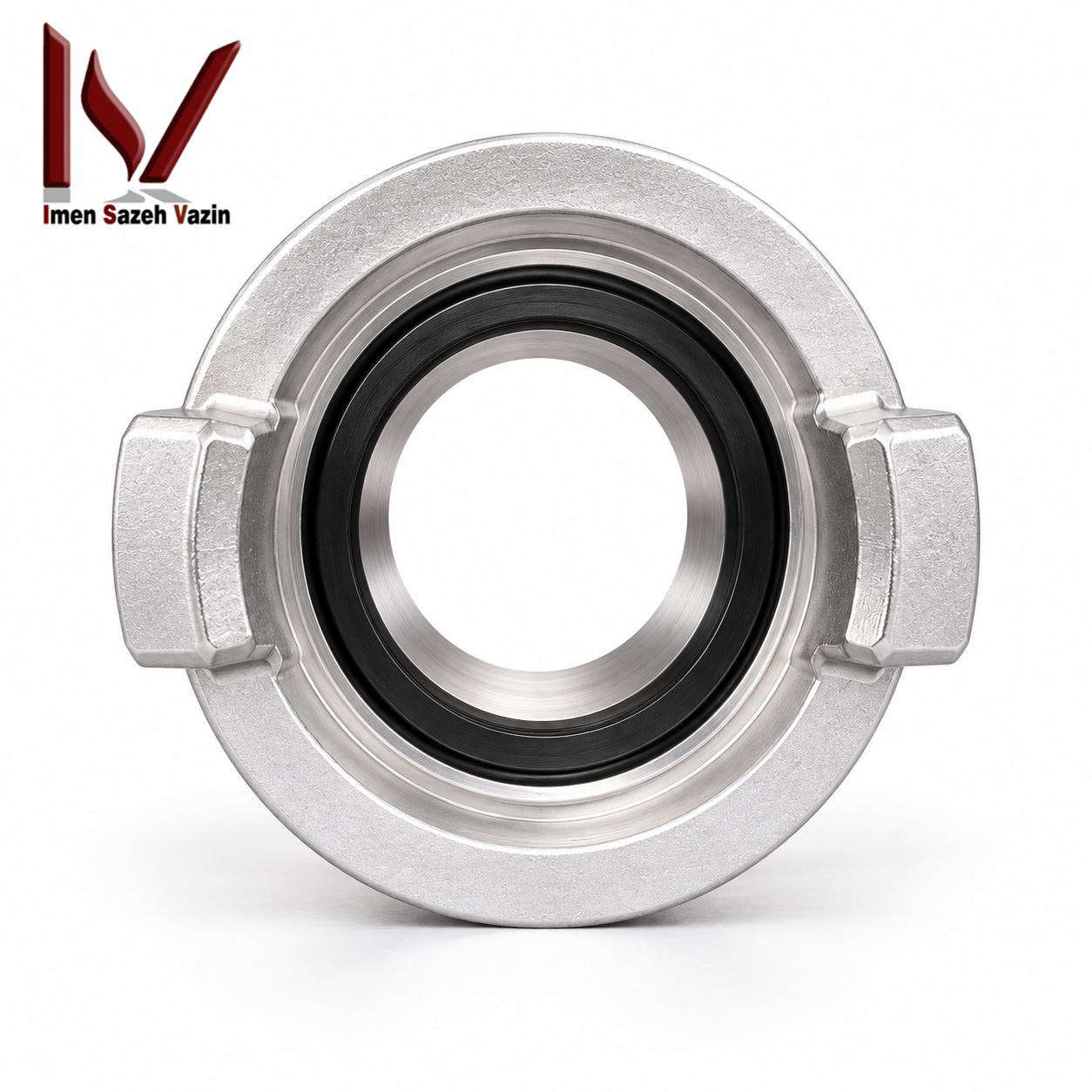

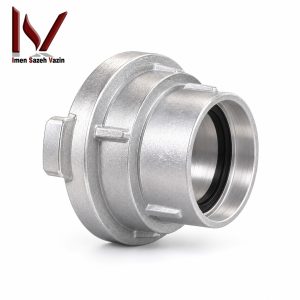

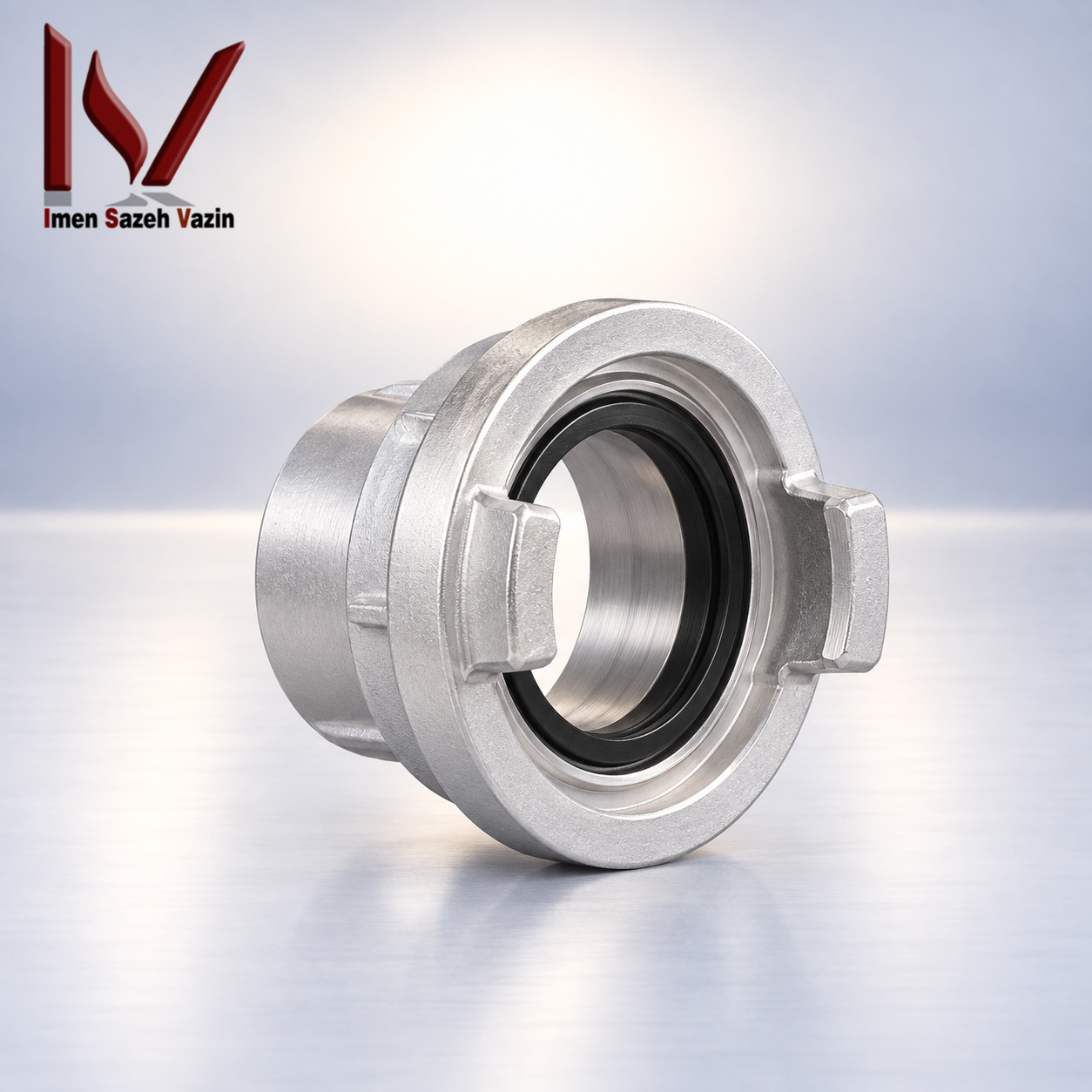

‏معرفی ARYA STORZ 2.5

ARYA STORZ 2.5 یک کوپلینگ آتش‌نشانی شیلنگ‌خور ساخت آریاکوپلینگ است که برای اتصال سریع شیلنگ و تجهیزات دارای رابط STORZ سازگار کاربرد دارد. مدل CO 2500 با سایز 2.5 اینچ و قطر اعلامی 65 میلی‌متر در بازار ایران عرضه می‌شود. علاوه بر این، ساختار سریع STORZ می‌تواند زمان آماده‌سازی خطوط آب‌رسانی را در عملیات کاهش دهد.

‏طراحی متقارن STORZ یکی از تفاوت‌های مهم این سیستم با بسیاری از اتصالات رزوه‌ای به شمار می‌آید. در این ساختار، اپراتور به اتصال Male و Female مجزا نیاز ندارد. به همین دلیل، دو نیمۀ سازگار می‌توانند با یک چرخش کوتاه به یکدیگر متصل شوند.

‏مدل CO 2500

‏منابع تخصصی بازار برای نسخۀ 2.5 اینچ آریاکوپلینگ کد CO 2500 را ذکر می‌کنند. درج این مدل روی RFQ می‌تواند احتمال اختلاط محصول با سایزهای دیگر را کاهش دهد. از سوی دیگر، واحد QC بهتر است مدل درج‌شده روی محصول یا بسته‌بندی را هنگام تحویل با پیش‌فاکتور مقایسه کند.

‏شماره Batch یا سایر کدهای رهگیری نیز در صورت وجود اهمیت دارند. چنین اطلاعاتی امکان پیگیری محصول را در خریدهای پروژه‌ای ساده‌تر می‌کنند.

‏کاربرد ARYA STORZ 2.5

‏ARYA STORZ 2.5 برای اتصال سریع شیلنگ‌های آتش‌نشانی به شیلنگ یا تجهیزات سازگار کاربرد دارد. خط خروجی پمپ، هیدرانت، مانیتور یا بعضی تجهیزات واسط می‌تواند از رابط STORZ استفاده کند. البته سایز و ابعاد واقعی دو طرف باید پیش از اتصال بررسی شوند.

‏پروژه‌های صنعتی نیز می‌توانند از این نوع کوپلینگ در خطوط آب‌رسانی اضطراری استفاده کنند. به عنوان مثال، پالایشگاه، پتروشیمی، انبار صنعتی و تأسیسات بزرگ از جمله محیط‌های قابل بررسی هستند.

‏ساختار اتصال STORZ

‏سیستم STORZ از دو نیمۀ متقارن استفاده می‌کند که با درگیری Lugها و چرخش کوتاه به یکدیگر متصل می‌شوند. کاربر در این ساختار نیازی به چند دور رزوه‌کردن ندارد. در نتیجه، سرعت اتصال نسبت به بسیاری از اتصالات رزوه‌ای افزایش پیدا می‌کند.

‏نبود اتصال نری و مادگی مجزا نیز مدیریت تجهیزات را ساده‌تر می‌کند. با این حال، اپراتور باید پس از بستن کوپلینگ از درگیری کامل قسمت‌های قفل‌شونده مطمئن شود.

‏سایز 2.5 اینچ

‏مدل CO 2500 با سایز اسمی 2.5 اینچ معرفی می‌شود. قطر اعلامی اتصال نیز 65 mm است. بنابراین، بهتر است هر دو مشخصۀ 2.5 inch و 65 mm روی پیش‌فاکتور ثبت شوند.

‏سایز اسمی شیلنگ با تمام ابعاد Coupling Head یکسان نیست. به همین علت، Drawing فنی همان Variant در خرید پروژه‌ای اهمیت زیادی دارد.

‏قطر 65 میلی‌متر

‏قطر اعلامی این Variant برابر 65 میلی‌متر است. تجهیزات متصل به ARYA STORZ 2.5 باید با همین رابط سازگاری ابعادی داشته باشند. در صورت استفاده از برند دیگر، تست Fit نمونه قبل از سفارش عمده می‌تواند احتمال ناسازگاری را کاهش دهد.

‏شباهت ظاهری دو کوپلینگ برای تأیید Compatibility کافی نیست. بررسی ابعاد واقعی و استاندارد اتصال روش مطمئن‌تری محسوب می‌شود.

‏بدنۀ آلومینیومی

‏مدل CO 2500 با بدنۀ آلومینیومی در منابع بازار معرفی می‌شود. استفاده از آلومینیوم می‌تواند وزن اتصال را نسبت به برخی فلزات سنگین‌تر کاهش دهد. این ویژگی در خطوط شیلنگی که نیروهای عملیاتی مرتب آن‌ها را حمل می‌کنند اهمیت دارد.

‏Grade دقیق آلیاژ در اطلاعات عمومی موجود مشخص نیست. در صورت اهمیت متریال برای پروژه، خریدار باید گرید دقیق را از سازنده دریافت کند.

‏مقاومت مکانیکی

‏کوپلینگ آتش‌نشانی ممکن است هنگام عملیات با زمین یا سایر تجهیزات برخورد کند. به همین دلیل، سلامت مکانیکی بدنه و Lugها اهمیت زیادی دارد. ضربۀ شدید می‌تواند هندسۀ قسمت اتصال را تغییر دهد و آب‌بندی را مختل کند.

‏پس از هر برخورد جدی بهتر است اپراتور وضعیت بدنه را کنترل کند. وجود ترک، شکستگی یا تغییر شکل می‌تواند دلیل کافی برای خارج‌کردن قطعه از سرویس باشد.

‏فشار کاری 16 bar

‏جدول فنی مدل CO 2500 مقدار Working Pressure را 16 bar ذکر می‌کند. مهندس پروژه باید فشار واقعی شبکه را با این مقدار مقایسه کند. افزون بر این، افزایش‌های لحظه‌ای فشار مانند Water Hammer نیز باید در طراحی سیستم در نظر گرفته شوند.

‏فشار کاری با فشار آزمون تفاوت دارد. از این رو، عدد 16 bar نباید به‌عنوان Test Pressure تفسیر شود.

‏فشار آزمون 24 bar

‏برای CO 2500 مقدار Test Pressure برابر 24 bar نیز در اطلاعات فنی بازار درج شده است. این عدد از فشار کاری 16 bar بیشتر است. با این حال، شرایط، مدت و روش آزمون باید از Certificate یا Test Report همان محصول مشخص شوند.

‏پروژه‌های رسمی بهتر است مدرک آزمون مربوط به همان Batch را دریافت کنند. چنین روشی کنترل کیفی محصول را دقیق‌تر می‌کند.

‏آزمون هیدرواستاتیک 100 bar

‏برخی اطلاعات بازار برای این محصول به آزمون هیدرواستاتیک تا 100 bar اشاره می‌کنند. از طرف دیگر، همان اطلاعات Working Pressure برابر 16 bar و Test Pressure برابر 24 bar را نیز نشان می‌دهند. این تفاوت نشان می‌دهد که هر عدد باید بر اساس تعریف فنی خودش تفسیر شود.

‏واحد خرید بهتر است برای عدد 100 bar مدرک آزمون رسمی مطالبه کند. بدون Certificate نباید این مقدار به فشار کاری محصول تبدیل شود.

‏استاندارد BS 336

‏BS 336 برای مدل CO 2500 در منابع تخصصی بازار ذکر می‌شود. اگر Tender همین استاندارد را الزام می‌کند، تأمین‌کننده باید مدرک مرتبط با همان Variant را ارائه دهد. علاوه بر این، Scope و Revision مدرک باید با محصول تحویلی تطابق داشته باشند.

‏استفاده از Certificate یک سایز دیگر برای مدل 2.5 اینچ روش مناسبی نیست. هر مدرک باید به کالای مورد سفارش ارتباط مستقیم داشته باشد.

‏گواهی آزمون

‏برای این خانواده به آزمون هیدرواستاتیک نیز اشاره شده است. خریدار پروژه‌ای بهتر است نسخۀ Certificate مرتبط با CO 2500 را از تأمین‌کننده دریافت کند. شماره مدل، سایز و شرایط آزمون باید در مدرک قابل تطبیق باشند.

‏وجود این سند امکان بررسی دقیق‌تر Pressure Rating را فراهم می‌کند. در نتیجه، اطلاعات فنی Tender فقط بر ادعای فروشنده متکی نمی‌مانند.

‏واشر آب‌بندی

‏واشر یکی از اجزای مهم کوپلینگ STORZ محسوب می‌شود. سلامت Seal روی میزان آب‌بندی اتصال اثر مستقیم دارد. ترک، بریدگی، خشکی شدید یا تغییر شکل می‌تواند احتمال نشتی را افزایش دهد.

‏ذرات شن و آلودگی نیز ممکن است بین دو سطح باقی بمانند. بنابراین، کاربر بهتر است قبل از اتصال سطح آب‌بندی را تمیز و کنترل کند.

‏اتصال شیلنگ به Tail

‏Hose Tail باید با قطر و ساختار شیلنگ مورد استفاده سازگار باشد. انتخاب کوپلینگ فقط بر اساس سایز STORZ برای مونتاژ کامل کافی نیست. نوع بست و روش اتصال شیلنگ به Tail نیز اهمیت زیادی دارند.

‏مونتاژ نامناسب می‌تواند هنگام افزایش فشار باعث حرکت یا جداشدن شیلنگ شود. از این رو، دستورالعمل تولیدکننده باید مبنای مونتاژ قرار گیرد.

‏استفاده در خطوط آب‌رسانی

‏ARYA STORZ 2.5 می‌تواند در خطوط آب‌رسانی آتش‌نشانی استفاده شود، مشروط بر اینکه فشار و سایز سیستم با مشخصات کوپلینگ تطابق داشته باشند. اتصال سریع می‌تواند آماده‌سازی خط را در شرایط عملیاتی ساده‌تر کند. همچنین، ساختار متقارن STORZ مدیریت تعداد زیادی شیلنگ و اتصال را تسهیل می‌کند.

‏افت فشار کل خط همچنان باید جداگانه محاسبه شود. کوپلینگ تنها یکی از اجزای سیستم هیدرولیکی محسوب می‌شود.

‏استفاده با پمپ آتش‌نشانی

‏اگر خروجی پمپ رابط STORZ سازگار داشته باشد، CO 2500 می‌تواند بخشی از اتصال خط باشد. سرعت مونتاژ در پمپ‌های پرتابل اهمیت ویژه‌ای دارد. به همین دلیل، اتصالات سریع در عملیات سیار کاربرد زیادی پیدا می‌کنند.

‏فشار خروجی پمپ باید با Rating تمام اجزای خط هماهنگ باشد. ضعیف‌ترین قطعه می‌تواند محدودیت فشار کل مجموعه را تعیین کند.

‏استفاده با مانیتور و نازل

‏بعضی مانیتورها و نازل‌های پرظرفیت از اتصالات 2.5 اینچ استفاده می‌کنند. در صورت تطبیق Interface، ARYA STORZ 2.5 می‌تواند در خط تغذیۀ چنین تجهیزاتی قرار گیرد. البته دبی بالا نیاز به کنترل دقیق فشار و واکنش مکانیکی خط دارد.

‏برای مشاهده تجهیزات مرتبط می‌توان بخش نازل آتش‌نشانی در ISV Kala را بررسی کرد. نوع اتصال نازل، شیلنگ و کوپلینگ باید پیش از خرید با یکدیگر هماهنگ شوند.

‏کاربرد در صنایع نفت و پتروشیمی

‏تأسیسات نفت، گاز و پتروشیمی معمولاً به خطوط آب‌رسانی اضطراری و تجهیزات اطفای حریق نیاز دارند. اتصال سریع می‌تواند در چنین محیط‌هایی کاربرد عملیاتی داشته باشد. با این وجود، شرایط محیطی، خوردگی و الزامات اختصاصی کارفرما باید در انتخاب مدل لحاظ شوند.

‏استاندارد BS 336 به‌تنهایی تمام الزامات یک پروژه صنعتی را پوشش نمی‌دهد. مدارک اضافی ممکن است بر اساس مشخصات فنی کارفرما لازم باشند.

‏استفاده در محیط‌های ساحلی

‏هوای شور و رطوبت زیاد می‌توانند سرعت خوردگی تجهیزات فلزی را افزایش دهند. به همین دلیل، کوپلینگ در محیط‌های ساحلی به بازرسی و نگهداری منظم نیاز دارد. شست‌وشوی آلودگی‌های نمکی پس از عملیات نیز می‌تواند به نگهداری بهتر سطح کمک کند.

‏اگر پروژه Coating یا Grade خاصی درخواست می‌کند، این الزام باید در RFQ درج شود. مشخصات عمومی بازار جای چنین الزام فنی را نمی‌گیرند.

‏بازرسی ARYA STORZ 2.5

‏پیش از استفاده از ARYA STORZ 2.5، اپراتور باید بدنه، Lugها، Tail و واشر را کنترل کند. سپس اتصال بدون فشار باز و بسته می‌شود تا عملکرد روان آن ارزیابی شود. مشاهده ترک، شکستگی یا تغییر شکل جدی می‌تواند دلیل خارج‌کردن قطعه از سرویس باشد.

‏بازرسی کوتاه قبل از مأموریت زمان زیادی نمی‌گیرد. با این وجود، همین اقدام می‌تواند احتمال نشتی یا خرابی در عملیات را کاهش دهد.

‏کنترل Lugها

‏Lugها وظیفۀ ایجاد درگیری مکانیکی میان دو نیمۀ STORZ را بر عهده دارند. شکستگی، سایش زیاد یا تغییر شکل این قسمت‌ها می‌تواند قفل‌شدن کامل اتصال را مختل کند. اپراتور باید چنین آسیب‌هایی را جدی بگیرد.

‏استفاده از نیروی غیرعادی برای بستن یک اتصال معیوب توصیه نمی‌شود. قطعه آسیب‌دیده باید ابتدا بررسی شود.

‏کنترل آب‌بندی

‏سطح Seal باید تمیز و یکنواخت باقی بماند. وجود شن یا گل می‌تواند مانع تماس صحیح واشر با سطح مقابل شود. همچنین، واشر ترک‌خورده یا تغییرشکل‌یافته ممکن است نشتی ایجاد کند.

‏قطعه جایگزین باید با مدل و سایز کوپلینگ سازگار باشد. استفاده از واشر نامتناسب می‌تواند عملکرد اتصال را مختل کند.

‏نحوۀ اتصال

‏اپراتور ابتدا دو نیمۀ سازگار STORZ را مقابل هم قرار می‌دهد. سپس Lugها در موقعیت مناسب درگیر می‌شوند و یک چرخش کوتاه اتصال را کامل می‌کند. پس از آن، کنترل دستی می‌تواند درگیری کامل را تأیید کند.

‏افزایش فشار تنها بعد از اطمینان از اتصال صحیح انجام می‌شود. این ترتیب احتمال جداشدن ناگهانی را کاهش می‌دهد.

‏بازکردن ایمن اتصال

‏هیچ کوپلینگ آتش‌نشانی نباید در حالی که خط تحت فشار است جدا شود. ابتدا جریان آب متوقف می‌شود و سپس فشار باقی‌مانده تخلیه خواهد شد. پس از اطمینان از وضعیت ایمن، اپراتور می‌تواند STORZ را باز کند.

‏این روش خطر حرکت ناگهانی شیلنگ را کاهش می‌دهد. خروج کنترل‌نشده آب پرفشار نیز با همین اقدام محدود می‌شود.

‏تمیزکاری بعد از عملیات

‏گل، ماسه و سایر آلودگی‌ها ممکن است در قسمت‌های درگیر کوپلینگ باقی بمانند. پاک‌کردن این مواد می‌تواند عملکرد روان اتصال را حفظ کند. افزون بر این، سطح واشر باید قبل از انبارکردن بررسی شود.

‏مواد شیمیایی خورنده برای تمیزکاری انتخاب مناسبی نیستند. روش پیشنهادی سازنده باید در اولویت قرار گیرد.

‏شرایط انبارداری

‏محل خشک و محافظت‌شده برای نگهداری این تجهیزات مناسب‌تر است. قرارگرفتن ابزار سنگین روی Coupling Head می‌تواند باعث آسیب مکانیکی شود. بنابراین، استفاده از Rack یا فضای اختصاصی در خودروی آتش‌نشانی انتخاب مناسب‌تری است.

‏بازرسی دوره‌ای نیز باید در برنامۀ نگهداری تجهیزات قرار گیرد. این موضوع در محیط‌های مرطوب اهمیت بیشتری پیدا می‌کند.

‏تعمیر و نگهداری

‏Seal و بعضی قطعات مصرفی ممکن است در طول سرویس نیاز به تعویض پیدا کنند. موجودی واشر سازگار می‌تواند زمان تعمیرات را کاهش دهد. در مقابل، آسیب جدی بدنه یا Lugها ممکن است تعویض کل کوپلینگ را ضروری کند.

‏هر نوع تعمیر باید بر اساس دستورالعمل سازنده انجام شود. تغییر شکل دستی قسمت‌های اصلی بدون روش تأییدشده می‌تواند ایمنی اتصال را کاهش دهد.

‏کنترل خرید ARYA STORZ 2.5

‏هنگام سفارش ARYA STORZ 2.5 بهتر است برند ARYA، مدل CO 2500، سایز 2.5 اینچ و قطر 65 mm روی پیش‌فاکتور ثبت شوند. اسناد خرید نیز باید جنس آلومینیوم، Working Pressure برابر 16 bar و Test Pressure برابر 24 bar را مشخص کنند. علاوه بر این، استاندارد BS 336 باید در صورت الزام پروژه به‌طور واضح درج شود.

‏برای عدد Hydrostatic 100 bar نیز دریافت Certificate اهمیت دارد. این مدرک می‌تواند ماهیت واقعی آزمون را روشن کند.

‏کنترل مارکینگ

‏مارکینگ روی محصول باید با مشخصات سفارش تطابق داشته باشد. برند، سایز و مدل از مهم‌ترین موارد قابل بررسی هستند. واحد QC می‌تواند تصویر مارکینگ را نیز به پرونده فنی کالا اضافه کند.

‏ثبت این اطلاعات رهگیری تجهیزات را ساده‌تر می‌کند. در سرویس‌های بعدی نیز تشخیص دقیق مدل آسان‌تر خواهد بود.

‏کنترل اصالت

‏خرید از تأمین‌کنندۀ معتبر می‌تواند احتمال دریافت کالای نامشخص را کاهش دهد. ظاهر محصول، کیفیت ساخت و مارکینگ باید با مدارک همراه کالا هماهنگ باشند. همچنین، COC و Test Certificate برای پروژه‌های حساس اهمیت بیشتری دارند.

‏اختلاف مشخصات باید قبل از ورود کالا به سرویس بررسی شود. مصرف تجهیز دارای مغایرت فنی روش مناسبی نیست.

‏RFQ و Tender

‏RFQ بهتر است مشخصات فنی محصول را به‌صورت شفاف بیان کند. Brand، Model، Size، Material، Working Pressure، Test Pressure و Standard از جمله موارد مهم هستند. به این ترتیب، فروشنده می‌داند دقیقاً چه Variantی باید پیشنهاد دهد.

‏عبارت عمومی «کوپلینگ 2.5 اینچ» برای Tender حرفه‌ای کافی نیست. مشخصات جزئی‌تر احتمال جایگزینی محصول نامناسب را کاهش می‌دهند.

‏تطبیق با تجهیزات موجود

‏اگر سایت از STORZ برند دیگری استفاده می‌کند، نمونه ARYA STORZ 2.5 بهتر است قبل از سفارش عمده با تجهیزات موجود آزمایش شود. تست Fit می‌تواند سازگاری مکانیکی اتصال را مشخص کند. بررسی Lug، Seal و ابعاد Interface نیز بخش مهمی از این ارزیابی است.

‏Drawing فنی در این مرحله بسیار مفید خواهد بود. اختلاف کوچک در ابعاد ممکن است اتصال صحیح را مختل کند.

‏لینک‌های مرتبط

‏برای مشاهده سایر مدل‌ها می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ، نازل، مانیتور و هیدرانت نیز باید از نظر سایز، فشار و Connection Type با این کوپلینگ سازگار باشند.

‏در پروژه‌های طراحی و تأمین جامع، راهکارهای آتش‌نشانی ایمن سازه وزین نیز قابل بررسی هستند.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA STORZ 2.5

‏مدل: CO 2500

‏نوع محصول: Fire Fighting Hose Coupling

‏نوع اتصال: STORZ

‏ساختار اتصال: Symmetrical Coupling

‏سایز اسمی: 2.5 اینچ

‏قطر اعلامی: 65 mm

‏کاربری: اتصال سریع شیلنگ و تجهیزات آتش‌نشانی

‏نوع کاربرد: سیستم‌های آب‌رسانی اطفای حریق

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏جنس بدنه: آلومینیوم

‏Grade آلومینیوم: نیازمند تأیید سازنده

‏مدل Hose Tail: مطابق CO 2500

‏نوع واشر: نیازمند دیتاشیت

‏متریال واشر: نیازمند تأیید

‏فشار کاری: 16 bar

‏فشار آزمون: 24 bar

اسمی اعلامی بازار: 100 bar

‏آزمون هیدرواستاتیک 100 bar: نیازمند تطبیق با Certificate همان CO 2500

‏استاندارد اعلامی: BS 336

‏گواهی آزمون هیدرواستاتیک: مدرک همان سری در خرید پروژه‌ای دریافت شود

‏ابعاد کامل: نیازمند Drawing رسمی CO 2500

‏وزن: نیازمند تأیید

‏نوع پوشش سطح: نیازمند دیتاشیت

‏سازگاری با سایر STORZها: مشروط به تطبیق ابعادی

‏بازرسی پیش از استفاده: ضروری

‏کنترل واشر: ضروری

‏کنترل Lugها: ضروری

نشتی: ضروری پس از برقراری فشار

‏کاربرد صنعتی: بله، مشروط به الزامات پروژه

‏جمع‌بندی

‏ARYA STORZ 2.5 یک کوپلینگ آتش‌نشانی ساخت آریاکوپلینگ با مدل CO 2500، سایز 2.5 اینچ و قطر اعلامی 65 میلی‌متر است. بدنۀ آلومینیومی، اتصال سریع STORZ، فشار کاری 16 bar و فشار آزمون 24 bar از مشخصات مهم این Variant به شمار می‌آیند. منابع تخصصی بازار نیز BS 336 را برای این مدل ذکر می‌کنند.

‏عدد 100 bar در برخی اطلاعات مربوط به آزمون هیدرواستاتیک دیده می‌شود؛ با این حال، این مقدار نباید با Working Pressure برابر 16 bar اشتباه گرفته شود. پیش از سفارش ARYA STORZ 2.5 برای Tender، واحد خرید بهتر است مدل CO 2500، قطر 65 mm، جنس بدنه، Pressure Ratings، BS 336 و Test Certificate همان محصول را در RFQ و مدارک تحویل کنترل کند.
