دو راهی POK BIPOK | دو راهی آتش‌نشانی دو خروجی

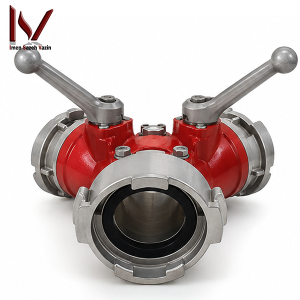

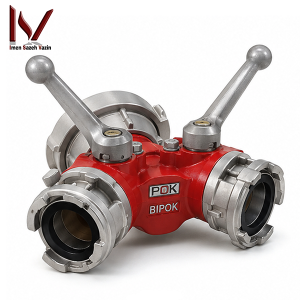

معرفی دو راهی POK BIPOK

‏دو راهی POK BIPOK یک تقسیم‌کننده حرفه‌ای خطوط آب آتش‌نشانی از شرکت فرانسوی POK است که یک خط ورودی را به دو خروجی مستقل تبدیل می‌کند. هر خروجی در Configurationهای اصلی شیر کنترل مخصوص خود را دارد؛ بنابراین تیم عملیاتی می‌تواند جریان هر شاخه را جداگانه باز، بسته یا مدیریت کند.

‏POK خانواده BIPOK را در تعداد زیادی Configuration تولید می‌کند. ورودی و خروجی‌ها می‌توانند از نوع DSP، GFR، SG، Storz، BSP، NST-NH، AR، Flange یا سایر Connectionهای استاندارد باشند. در نتیجه دو راهی POK BIPOK یک مدل تک‌سایز یا تک‌اتصال نیست.

‏Variantهای کوچک و متوسط معمولاً از دو Ball Valve با حرکت 1/4 دور استفاده می‌کنند. در مقابل، بعضی Configurationهای بزرگ‌تر از Butterfly Valve یا Handwheel بهره می‌برند. همین تنوع باعث می‌شود BIPOK هم برای خطوط متداول آتش‌نشانی و هم برای بعضی سیستم‌های High-Flow صنعتی قابل بررسی باشد.

‏بدنه بسیاری از نسخه‌های استاندارد از آلیاژ آلومینیوم ساخته می‌شود و POK روی آن Polyester Coating اعمال می‌کند. Full-Bore Passage نیز با هدف کاهش افت فشار مسیر آب طراحی شده است.

‏مشخصات خانواده را می‌توان در کاتالوگ رسمی POK برای BIPOK و ادامه خانواده BIPOK در کاتالوگ رسمی POK بررسی کرد.

‏برای مشاهده تجهیزات مرتبط نیز می‌توان به تجهیزات آتش‌نشانی و اطفای حریق ISV Kala مراجعه کرد. همچنین نازل POK Turbokador 150 در ISV Kala یکی از تجهیزات POK قابل استفاده در خطوط خروجی سیستم‌های آتش‌نشانی است.

‏BIPOK دقیقاً چه کاری انجام می‌دهد؟

‏وظیفه اصلی دو راهی POK BIPOK تقسیم یک مسیر آب به دو مسیر خروجی است.

‏برای مثال، یک Hose Line اصلی از پمپ یا Hydrant به BIPOK متصل می‌شود و سپس دو شیلنگ مجزا از خروجی‌ها تغذیه می‌شوند.

‏هر خروجی Valve مستقل دارد. بنابراین می‌توان یک خط را فعال نگه داشت و خط دیگر را بست یا بعداً وارد عملیات کرد.

‏این ساختار در عملیات‌هایی که چند Attack Line یا Supply Line لازم است انعطاف بیشتری ایجاد می‌کند.

‏تفاوت Divider با Coupling ساده

‏یک Coupling معمولی فقط دو بخش خط را به یکدیگر متصل می‌کند.

‏در مقابل، Divider مسیر را شاخه‌بندی می‌کند.

‏BIPOK علاوه بر تقسیم جریان، در Variantهای اصلی امکان Shutoff مستقل هر خروجی را نیز فراهم می‌کند.

‏به همین دلیل کاربرد آن با یک سه‌راهی یا Adapter ساده متفاوت است.

‏یک ورودی و دو خروجی

‏ساختار پایه تمام BIPOKهای این خانواده 1 Inlet / 2 Outlets است.

‏قطر Inlet و Outlet الزاماً یکسان نیست.

‏برای مثال ممکن است یک ورودی DN65 دو خروجی DN40 را تغذیه کند.

‏در Configuration دیگری، ورودی B/75 می‌تواند به دو خروجی C/52 تقسیم شود.

‏چرا سایز ورودی و خروجی متفاوت است؟

‏در عملیات آتش‌نشانی معمولاً یک خط Supply با قطر بزرگ‌تر چند Attack Line کوچک‌تر را تغذیه می‌کند.

‏به همین دلیل POK Configurationهایی با Inlet بزرگ‌تر و Outlet کوچک‌تر ارائه می‌کند.

‏این ساختار می‌تواند آرایش Hose Line را ساده‌تر کند.

‏بااین‌حال سایز واقعی باید با Flow Demand پروژه محاسبه شود.

‏Ball Valve در BIPOK

‏بخش بزرگی از خانواده BIPOK از Ball Valve استفاده می‌کند.

‏Ball Valve مسیر آب را با حرکت کوتاه Handle باز یا بسته می‌کند.

‏در بسیاری از Variantها حرکت کامل شیر حدود یک‌چهارم دور یا 90 درجه است.

‏این طراحی امکان Shutoff سریع هر شاخه را فراهم می‌کند.

‏کنترل مستقل خروجی‌ها

‏هر خروجی Valve جداگانه دارد.

‏بنابراین بسته‌شدن خروجی اول الزاماً جریان خروجی دوم را قطع نمی‌کند.

‏این ویژگی به Incident Commander یا تیم عملیاتی اجازه می‌دهد خطوط را به‌صورت مستقل مدیریت کند.

‏البته تغییر وضعیت Valve می‌تواند Pressure Distribution شبکه را تغییر دهد و اپراتور پمپ باید آن را در نظر بگیرد.

‏Butterfly Valve در سایزهای بزرگ

‏همه BIPOKها Ball Valve ندارند.

‏POK در بعضی مدل‌های بزرگ‌تر از Butterfly Valve استفاده می‌کند.

‏این Valveها معمولاً برای Diameterهای بزرگ و Flow بالا مناسب‌تر هستند.

‏نوع Valve همیشه باید از روی Ref رسمی محصول کنترل شود.

‏Handle یک‌چهارم دور

‏بسیاری از Ball Valveهای BIPOK با 1/4 Turn Handle کار می‌کنند.

‏اپراتور با چرخاندن Handle حدود 90 درجه مسیر را باز یا بسته می‌کند.

‏بعضی Handleها Indexed Positions و Locking Features نیز دارند.

‏جزئیات دقیق به Diameter و Ref بستگی دارند.

‏Handwheel در مدل‌های بزرگ

‏در بعضی BIPOKهای بسیار بزرگ، POK از Handwheel استفاده می‌کند.

‏این روش برای Valveهای بزرگ‌تر امکان کنترل مناسب‌تری فراهم می‌کند.

‏بنابراین نباید عبارت «اهرم 90 درجه» را به تمام خانواده تعمیم داد.

‏Full-Bore Passage

‏POK برای بسیاری از BIPOKها عبارت Full Bore Passage را به کار می‌برد.

‏هدف از این طراحی کاهش محدودیت داخلی مسیر آب است.

‏در نتیجه افت فشار ناشی از Divider در مقایسه با یک مسیر داخلی بسیار محدودشده کمتر می‌شود.

‏بااین‌حال عبارت «افت فشار ناچیز» به معنی صفر بودن Pressure Loss نیست و طراحی هیدرولیکی باید تجهیزات خط را در نظر بگیرد.

‏Pressure Rating عمومی PN16

‏بسیاری از دو راهی POK BIPOKهای استاندارد با Pressure Rating برابر PN16 معرفی می‌شوند.

‏این مقدار Pressure Class محصول است و نباید با Pressure عملیاتی واقعی شبکه یکسان تلقی شود.

‏Pump Pressure باید بر اساس Hose، Elevation، Nozzle و سایر تجهیزات تنظیم شود.

‏استثناء Ref 25002

‏POK به‌طور مشخص Ref 25002 را با PN10 معرفی می‌کند.

‏این Ref ورودی 6″ Male BSP و دو خروجی 6″ Male BSP دارد و از Ball Valve با Handwheel استفاده می‌کند.

‏در نتیجه عبارت «تمام BIPOKها PN16 هستند» صحیح نیست.

‏همیشه Ref باید در کنار Pressure Rating کنترل شود.

‏Connectionهای DSP

‏POK چندین BIPOK با Couplingهای DSP عرضه می‌کند.

‏برای مثال Ref 43915 یک ورودی DSP DN65 و دو خروجی DSP DN40 دارد.

‏Ref 43918 نیز ورودی DSP DN65 و دو خروجی DSP DN65 ارائه می‌کند.

‏نوع Lock یا No Lock در این Refها نیز می‌تواند متفاوت باشد.

‏Ref 07410

‏Ref 07410 یک Configuration کوچک‌تر است.

‏ورودی آن DSP DN40 با Lock است.

‏دو خروجی آن GFR Male DN20 هستند.

‏Ball Valve با 1/4 Turn Handle برای کنترل دو خروجی استفاده می‌شود.

‏ابعاد رسمی حدود 221 × 153 × 144 mm هستند و وزن حدود 1.7 kg ثبت شده است.

‏Ref 43915

‏Ref 43915 یکی از Configurationهای کاربردی خانواده است.

‏ورودی: DSP DN65 با Lock.

‏خروجی‌ها: 2 × DSP DN40 بدون Lock.

‏نوع Valve: Ball Valve.

‏Opening: 1/4 Turn Handle.

‏ابعاد حدود 268 × 183 × 171 mm و وزن حدود 2.8 kg هستند.

‏Ref 43916

‏Ref 43916 از نظر Diameter به Ref 43915 نزدیک است.

‏تفاوت مهم در خروجی‌ها قرار دارد.

‏هر دو خروجی DSP DN40 در این نسخه دارای Lock هستند.

‏وزن رسمی حدود 2.9 kg است.

‏Ref 43918

‏این Ref برای Flow Path بزرگ‌تر طراحی شده است.

‏ورودی DSP DN65 دارد.

‏هر دو خروجی نیز DSP DN65 هستند.

‏ابعاد آن حدود 324 × 230 × 218 mm و وزن حدود 4.6 kg ثبت شده است.

‏Connectionهای Storz

‏POK چندین Configuration رسمی Storz دارد.

‏این گزینه برای سازمان‌هایی که Hose System آن‌ها مبتنی بر Storz است، امکان اتصال مستقیم فراهم می‌کند.

‏قطرهای D/25، C/52، B/75، A/110 و حتی سایزهای بزرگ‌تر در خانواده دیده می‌شوند.

‏Ref 09081

‏Ref 09081 یک ورودی Storz C/52 دارد.

‏دو خروجی آن Storz D/25 هستند.

‏این مدل از Ball Valve و 1/4 Turn Handle استفاده می‌کند.

‏وزن رسمی حدود 2.1 kg است.

‏Ref 43922

‏Ref 43922 دارای ورودی Storz B/75 است.

‏دو خروجی Storz C/52 دارد.

‏بنابراین یک Supply Line بزرگ‌تر را به دو خط C تقسیم می‌کند.

‏وزن رسمی حدود 3.2 kg است.

‏Ref 43923

‏در Ref 43923 ورودی Storz B/75 است.

‏هر دو خروجی نیز Storz B/75 هستند.

‏این مدل ظرفیت Passage بزرگ‌تری نسبت به B/75 → C/52 دارد.

‏وزن رسمی حدود 4.9 kg است.

‏Ref 43924

‏Ref 43924 دارای ورودی Swivelling Storz A/110 است.

‏دو خروجی Storz B/75 دارد.

‏این مدل برای خطوط Supply بزرگ‌تر قابل بررسی است.

‏وزن رسمی حدود 5.8 kg ثبت شده است.

‏Connectionهای BSP

‏BIPOK فقط به Couplingهای استاندارد آتش‌نشانی محدود نیست.

‏POK نسخه‌های BSP Threaded نیز ارائه می‌کند.

‏برای مثال ورودی‌های 1″، 1.5″، 2″، 2.5″، 3″، 4″، 6″، 8″ و 10″ در جدول خانواده دیده می‌شوند.

‏نوع Valve نیز با افزایش Diameter تغییر می‌کند.

‏Ref 41724

‏Ref 41724 ورودی 2.5″ Male BSP دارد.

‏خروجی‌ها 2 × 2″ Male BSP هستند.

‏نوع Valve Ball Valve است.

‏ابعاد حدود 202 × 183 × 171 mm و وزن حدود 2.3 kg هستند.

‏Ref 41795

‏Ref 41795 ورودی 2.5″ Male BSP دارد.

‏هر دو خروجی نیز 2.5″ Male BSP هستند.

‏وزن رسمی حدود 3.5 kg است.

‏این Ref از Ball Valve با 1/4 Turn Handle استفاده می‌کند.

‏Pressure Gauge

‏POK برای تعدادی از BIPOKها امکان نصب Pressure Gauge را ارائه می‌کند.

‏در بعضی Configurationهای کاتالوگ، مانومتر جزو مشخصات مدل است و در بعضی Refها Option محسوب می‌شود.

‏بنابراین در عنوان عمومی محصول نباید عبارت «دارای مانومتر» برای تمام Variantها نوشته شود.

‏اگر پروژه مانومتر می‌خواهد، این Option باید در RFQ قید شود.

‏Carrying Handle

‏بسیاری از نسخه‌های BIPOK دارای Integrated Carrying Handle هستند.

‏Handle جابه‌جایی Divider میان محل استقرار و خودرو را ساده‌تر می‌کند.

‏پیش از عملیات باید Handle از نظر ترک، لقی یا شکستگی بررسی شود.

‏Stabilizing Feet

‏مدل‌های اصلی دارای پایه‌هایی برای استقرار روی زمین هستند.

‏این پایه‌ها کمک می‌کنند Divider هنگام باز و بسته‌کردن Valve یا تغییر Hose Reaction پایدارتر بماند.

‏محل استقرار نیز باید تا حد امکان صاف و پایدار باشد.

‏بدنه آلومینیومی

‏POK برای اکثر BIPOKهای استاندارد از Heat-Treated Primary Aluminium Alloy استفاده می‌کند.

‏آلومینیوم وزن مجموعه را در مقایسه با ساختارهای سنگین فولادی کاهش می‌دهد.

‏در عین حال برای کاربرد آتش‌نشانی مقاومت مکانیکی مناسبی فراهم می‌کند.

‏Polyester Coating

‏سطح BIPOKهای آلومینیومی با Polyester Coating پوشانده می‌شود.

‏این پوشش به حفاظت بدنه در برابر شرایط محیطی کمک می‌کند.

‏آسیب شدید پوشش یا خوردگی غیرعادی باید هنگام بازرسی بررسی شود.

‏BIPOK US NAVY چه تفاوتی دارد؟

‏POK یک Variant تخصصی با نام BIPOK US NAVY تولید می‌کند.

‏این نسخه با BIPOK آلومینیومی استاندارد یکسان نیست.

‏بدنه اصلی آن از Bronze و Stainless Steel ساخته می‌شود.

‏بنابراین Material، وزن و Connection آن باید جداگانه ثبت شوند.

‏Ref 17030 – BIPOK US NAVY

‏Ref 17030 ورودی 2.5″ Female NST-NH دارد.

‏دو خروجی آن 1.5″ Male NPSH هستند.

‏بدنه Bronze و Stainless Steel دارد.

‏ابعاد حدود 184 × 181 × 125 mm و وزن فعلی کاتالوگ حدود 3.4 kg است.

‏POK برای این Variant به استفاده توسط US Navy و NATO reference #4210-00-255-0234 اشاره می‌کند.

‏آیا مشخصات US NAVY را می‌توان برای BIPOK عادی نوشت؟

‏خیر.

‏Material و Connection این نسخه متفاوت هستند.

‏به همین دلیل Bronze، Stainless Steel یا NATO Approval نباید به کل خانواده BIPOK تعمیم داده شوند.

‏اگر نسخه US NAVY برای فروش موجود باشد، بهتر است به‌عنوان Variant یا صفحه تخصصی جدا مدیریت شود.

‏BIPOK دارای Non-Return Valve

‏POK بعضی Configurationهای BIPOK را همراه Non-Return Valve ارائه می‌کند.

‏برای مثال Ref 49047 علاوه بر دو Ball Valve دارای Check Valve است.

‏این ویژگی می‌تواند از برگشت جریان در Configuration مربوط جلوگیری کند.

‏وجود Non-Return Valve به تمام BIPOKها تعمیم داده نشود.

‏Ref 49047

‏ورودی این مدل DSP DN40 با Lock است.

‏دو خروجی SG DN20 دارد.

‏ابعاد رسمی حدود 236 × 151 × 144 mm هستند.

‏وزن حدود 1.9 kg ثبت شده است.

‏این Variant دارای Non-Return Valve است.

‏Ref 23815

‏POK یک Configuration با اتصال Instantaneous نیز دارد.

‏Ref 23815 دارای ورودی 2.5″ Male Instantaneous است.

‏دو خروجی 2.5″ Female Instantaneous دارد.

‏وزن رسمی حدود 5.5 kg و ابعاد حدود 305 × 357 × 217 mm هستند.

‏انتخاب BIPOK مناسب براساس سیستم اتصال

‏مهم‌ترین مرحله خرید دو راهی POK BIPOK مشخص‌کردن Coupling Standard است.

‏اگر شبکه DSP دارد، خرید Storz نیاز به Adapter ایجاد می‌کند.

‏اگر سیستم Storz C/52 استفاده می‌کند، بهتر است Variant سازگار مستقیماً انتخاب شود.

‏کاهش Adapterها می‌تواند تعداد نقاط اتصال و احتمال نشتی را کم کند.

‏انتخاب BIPOK براساس دبی

‏قطر ورودی و خروجی باید با Flow موردنیاز هماهنگ باشد.

‏استفاده از Outlet بسیار کوچک می‌تواند Friction Loss را افزایش دهد.

‏در مقابل، انتخاب Divider بسیار بزرگ وزن و حجم تجهیزات را افزایش می‌دهد.

‏بنابراین Diameter باید براساس Hose Line، Nozzle Flow و Pump Capacity انتخاب شود.

‏تأثیر باز و بسته‌کردن یک خروجی

‏اگر یکی از خروجی‌ها بسته شود، توزیع Flow و Pressure در خط تغییر می‌کند.

‏این تغییر می‌تواند روی Outlet دیگر اثر بگذارد.

‏اپراتور پمپ باید وضعیت خطوط را زیر نظر داشته باشد.

‏به‌خصوص بازکردن ناگهانی شاخه دوم می‌تواند Water Demand سیستم را به‌سرعت افزایش دهد.

‏آیا BIPOK باعث افت فشار می‌شود؟

‏هر تجهیزی در مسیر آب مقداری Hydraulic Loss ایجاد می‌کند.

‏POK با Full-Bore Design تلاش می‌کند این محدودیت را کاهش دهد.

‏بااین‌حال مقدار دقیق Pressure Loss برای همه Refها در جدول عمومی یک عدد ثابت ندارد.

‏در Hydraulic Calculation پروژه نباید Divider را کاملاً بدون افت در نظر گرفت.

‏استفاده در خطوط حمله

‏یک Supply Line می‌تواند با BIPOK به دو Attack Line تقسیم شود.

‏این آرایش در عملیات‌های چند تیمی کاربرد زیادی دارد.

‏هر تیم می‌تواند Valve شاخه خود را مستقل کنترل کند.

‏ظرفیت Pump و Supply Line باید پاسخگوی Flow هم‌زمان هر دو شاخه باشد.

‏استفاده در Hydrant Line

‏دو راهی POK BIPOK می‌تواند در Configuration مناسب برای تقسیم خروجی Hydrant یا Supply Hose به دو مسیر استفاده شود.

‏نوع Coupling Hydrant و Hose باید با Ref محصول تطبیق داشته باشد.

‏Pressure Rating نیز باید با سیستم واقعی هماهنگ شود.

‏کاربرد صنعتی

‏POK BIPOK فقط برای خودروهای آتش‌نشانی محدود نیست.

‏Variantهای بزرگ BSP، Storz و Flanged امکان استفاده در بعضی شبکه‌های صنعتی و High-Flow را نیز فراهم می‌کنند.

‏در این کاربردها Flow، Pressure، Material و Valve Type باید توسط طراح سیستم تعیین شوند.

‏چرا Ref باید حتماً روی RFQ باشد؟

‏عبارت «POK BIPOK» فقط خانواده محصول را مشخص می‌کند.

‏یک BIPOK می‌تواند 1.7 kg و دیگری بیش از 30 kg وزن داشته باشد.

‏Connection ممکن است DSP، Storz، BSP یا NST-NH باشد.

‏Valve نیز ممکن است Ball، Butterfly یا Handwheel-Operated باشد.

‏بنابراین بدون Ref احتمال Variant Mixing بسیار بالا است.

‏کنترل خرید

‏برند روی محصول باید POK باشد.

‏نام خانواده باید BIPOK باشد.

‏ساختار باید 1 Inlet / 2 Outlets باشد.

‏Ref رسمی روی پیش‌فاکتور درج شود.

‏نوع Inlet دقیقاً مشخص شود.

‏نوع هر دو Outlet مشخص شود.

‏Diameter ورودی و خروجی‌ها کنترل شود.

‏نوع Ball Valve یا Butterfly Valve با Ref تطبیق داده شود.

‏نوع Operating Handle بررسی شود.

‏Pressure Rating همان Ref کنترل شود.

‏PN16 بدون بررسی به تمام Variantها تعمیم داده نشود.

‏Ref 25002 با PN10 به‌صورت جدا کنترل شود.

‏Material با Ref تطبیق داشته باشد.

‏در نسخه استاندارد آلومینیومی، Polyester Coating بررسی شود.

‏اگر Pressure Gauge لازم است، Option آن در سفارش درج شود.

‏اگر Non-Return Valve لازم است، Ref مربوط صریحاً انتخاب شود.

‏Carrying Handle از نظر سلامت بررسی شود.

‏Stabilizing Feet کنترل شوند.

‏Weight و Dimensions با Ref سفارش تطبیق داده شوند.

‏در نسخه US NAVY، Material و NATO Reference جداگانه بررسی شوند.

‏بازرسی قبل از استفاده

‏بدنه از نظر ترک، ضربه و Deformation بررسی شود.

‏Valveهای هر دو خروجی باید آزادانه حرکت کنند.

‏Handleها نباید شکسته یا لق باشند.

‏Couplingها از نظر ضربه و تغییر شکل بررسی شوند.

‏Sealها و Gasketها باید سالم باشند.

‏پایه‌های استقرار نیز قبل از فشاردهی کنترل شوند.

‏بازرسی Ball Valve

‏Ball Valve باید کامل باز و بسته شود.

‏حرکت نیمه‌گیر یا بسیار سفت می‌تواند نشانه آلودگی یا آسیب داخلی باشد.

‏Valve نباید در حالت بسته نشتی غیرعادی ایجاد کند.

‏تعمیر باید با Parts و دستورالعمل مناسب انجام شود.

‏کنترل حین فشاردهی

‏سیستم به‌تدریج تحت فشار قرار گیرد.

‏Inlet از نظر Leakage بررسی شود.

‏هر دو Outlet نیز کنترل شوند.

‏Valveها به‌صورت کنترل‌شده باز شوند تا Water Hammer و تغییر ناگهانی Flow کاهش یابد.

‏بازکردن خروجی دوم

‏قبل از بازکردن شاخه دوم، Pump Operator باید از ظرفیت Water Supply مطمئن باشد.

‏بازشدن Outlet دوم Flow Demand را افزایش می‌دهد.

‏اگر Pump Capacity کافی نباشد، Pressure هر دو Attack Line ممکن است افت کند.

‏تمیزکاری بعد از عملیات

‏گل، ماسه و آلودگی از روی Body و Valveها پاک شوند.

‏Couplingها تمیز شوند.

‏اگر تجهیز با آب شور کار کرده است، شست‌وشوی مناسب اهمیت بیشتری دارد.

‏پس از خشک‌شدن، Valveها دوباره از نظر حرکت صحیح بررسی شوند.

‏چه زمانی BIPOK از سرویس خارج شود؟

‏ترک یا Deformation شدید بدنه نیاز به ارزیابی تخصصی دارد.

‏Valve معیوب که کامل بسته نمی‌شود نباید وارد سرویس عملیاتی شود.

‏Coupling تغییرشکل‌یافته می‌تواند اتصال ایمن Hose را مختل کند.

‏Handle شکسته یا Lock معیوب نیز باید تعمیر شود.

‏نشتی غیرعادی از Body یا Valve نیازمند بررسی است.

‏محدودیت‌های ایمنی

‏BIPOK یک Ref واحد نیست.

‏Connection و Diameter بین Variantها تفاوت زیادی دارند.

‏PN16 مقدار عمومی بخش بزرگی از خانواده است، نه یک عدد قطعی برای همه Refها.

‏Ref 25002 PN10 است.

‏Pressure Gauge روی همه Variantها استاندارد نیست.

‏Non-Return Valve نیز فقط در Configurationهای مشخص وجود دارد.

‏Bronze و Stainless Steel مربوط به Variantهای خاص مانند US NAVY هستند و به BIPOK استاندارد آلومینیومی تعمیم داده نشوند.

‏ابعاد و وزن بدون Ref قطعی درج نشوند.

‏نوع Valve می‌تواند Ball Valve یا Butterfly Valve باشد.

‏استاندارد EN مشخصی برای کل خانواده در کاتالوگ رسمی بررسی‌شده اعلام نشده است؛ بنابراین استانداردی حدس زده نشود.

‏مشخصات فنی

‏برند: POK

‏سازنده: POK SAS

‏کشور برند: فرانسه

‏مدل / خانواده: BIPOK

‏نوع محصول: 2-Way Firefighting Divider

‏ساختار: 1 Inlet / 2 Outlets

‏کنترل خروجی‌ها: مستقل

‏نوع Valve رایج: Ball Valve

‏Valve در بعضی سایزهای بزرگ: Butterfly Valve

‏Opening Type رایج: 1/4 Turn Handle

‏Opening Type در بعضی مدل‌ها: Indexed Handle یا Handwheel

‏Material نسخه‌های استاندارد: Aluminium Alloy

‏Surface Treatment: Polyester Coating

‏Body Type: Molded

‏Full-Bore Passage: طبق اطلاعات POK

‏Carrying Handle: در Configurationهای مربوط

‏Stabilizing Feet: در Configurationهای مربوط

‏Pressure Gauge: Option یا تجهیز بعضی Refها؛ وابسته به Configuration

‏Non-Return Valve: فقط در بعضی Variantها

‏Pressure Rating عمومی: PN16 در بخش اصلی خانواده

‏Ref 25002: PN10

‏نوع Inlet / Outlet: وابسته به Ref

‏Connectionهای موجود: BSP، DSP، GFR، SG، AR، Storz، NST-NH، NPSH، Flange و Instantaneous

‏Ref 07410: DSP DN40 → 2 × GFR DN20، وزن حدود 1.7 kg؛ Ref 43915: DSP DN65 → 2 × DSP DN40، وزن حدود 2.8 kg

‏و Ref 43916: DSP DN65 → 2 × DSP DN40 با Lock، وزن حدود 2.9 kg؛ Ref 43918: DSP DN65 → 2 × DSP DN65، وزن حدود 4.6 kg

‏Ref 09081: Storz C/52 → 2 × Storz D/25، وزن حدود 2.1 kg؛ Ref 43922: Storz B/75 → 2 × Storz C/52، وزن حدود 3.2 kg؛ Ref 43923: Storz B/75 → 2 × Storz B/75، وزن حدود 4.9 kg؛ Ref 43924: Swivelling Storz A/110 → 2 × Storz B/75، وزن حدود 5.8 kg

‏و Ref 41724: 2.5″ Male BSP → 2 × 2″ Male BSP، وزن حدود 2.3 kg

‏Ref 49047: DSP DN40 → 2 × SG DN20 + Non-Return Valve، وزن حدود 1.9 kg

‏و Ref 23815: 2.5″ Male Instantaneous → 2 × 2.5″ Female Instantaneous، وزن حدود 5.5 kg

‏BIPOK US NAVY Ref 17030: 2.5″ Female NST-NH → 2 × 1.5″ Male NPSH

‏Material Ref 17030: Bronze and Stainless Steel

‏وزن Ref 17030: حدود 3.4 kg

‏NATO Reference Ref 17030: #4210-00-255-0234 طبق POK

‏استاندارد عمومی اختصاصی EN برای کل خانواده: در منبع رسمی بررسی‌شده تأیید نشد

‏Grade: A

‏جمع‌بندی

‏دو راهی POK BIPOK یک خانواده حرفه‌ای از Dividerهای آتش‌نشانی با یک ورودی و دو خروجی مستقل است. POK این خانواده را با Connectionها و Diameterهای متعدد تولید می‌کند و در Variantهای اصلی از Ball Valve، بدنه آلومینیومی با Polyester Coating، Full-Bore Passage، Carrying Handle و پایه‌های تثبیت‌کننده استفاده می‌کند.

‏مهم‌ترین مزیت دو راهی POK BIPOK امکان تقسیم یک Supply Line به دو مسیر و کنترل مستقل هر خروجی است. بااین‌حال BIPOK یک محصول تک‌Ref نیست؛ نسخه‌های DSP، Storz، BSP، NST-NH، Instantaneous و حتی BIPOK US NAVY مشخصات متفاوتی دارند.

‏پیش از خرید دو راهی POK BIPOK باید Ref، قطر ورودی، قطر خروجی‌ها، Connection، Valve Type، Pressure Rating، وجود Pressure Gauge یا Non-Return Valve و Weight/Dimensions همان Variant در RFQ مشخص شوند. این کار از Variant Mixing جلوگیری می‌کند و امکان تطبیق دقیق Divider با Hydrant، Hose، Pump و تجهیزات واقعی پروژه را فراهم می‌سازد.
