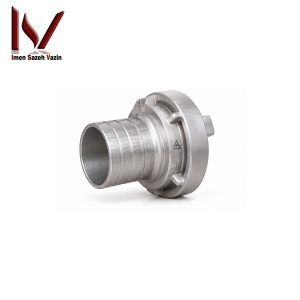

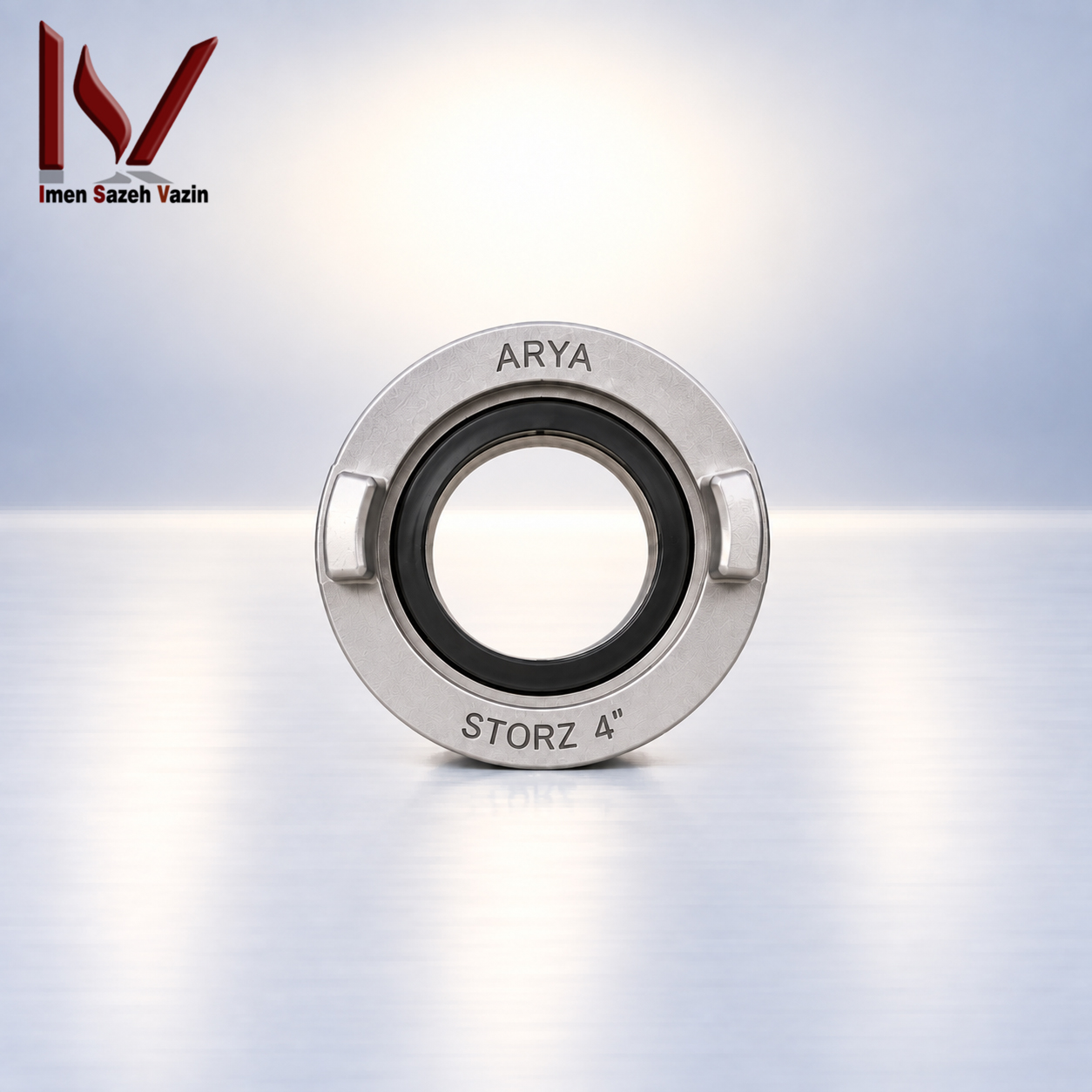

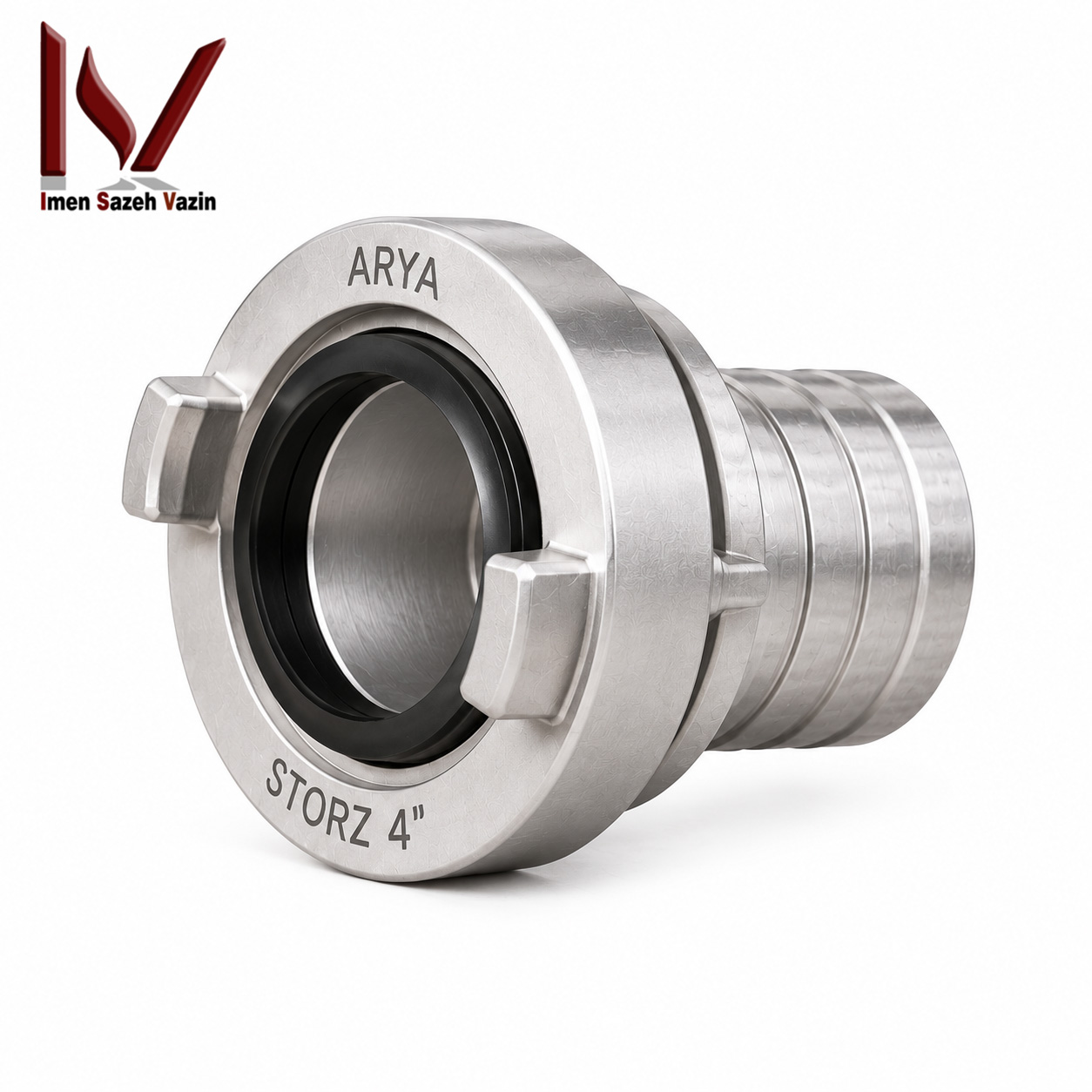

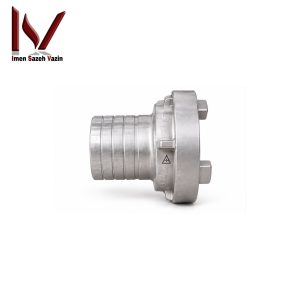

ARYA STORZ 4 | کوپلینگ آتش‌نشانی 4 اینچ آریا

معرفی ARYA STORZ 4

ARYA STORZ 4 یک کوپلینگ شیلنگ‌خور آتش‌نشانی ساخت آریاکوپلینگ است که برای اتصال سریع شیلنگ‌های تخت آتش‌نشانی به تجهیزات دارای رابط STORZ سازگار کاربرد دارد. نسخۀ 4 اینچ این خانواده با Part No. برابر CO 4000 و STORZ Size برابر 100 میلی‌متر در کاتالوگ فنی معرفی می‌شود. علاوه بر این، ساختار متقارن STORZ به نیروهای عملیاتی اجازه می‌دهد اتصال را بدون نیاز به سیستم Male و Female مجزا برقرار کنند.

‏سایز بزرگ‌تر این مدل آن را برای خطوطی مناسب می‌کند که ظرفیت انتقال آب بیشتری نیاز دارند. با این حال، انتخاب نهایی فقط بر اساس قطر اسمی انجام نمی‌شود و فشار، دبی، نوع شیلنگ، تجهیزات مقصد و ابعاد Interface نیز باید با یکدیگر هماهنگ باشند.

‏Part No. CO 4000

‏کاتالوگ خانواده STORZ آریاکوپلینگ، CO 4000 را به‌عنوان کد کوپلینگ شیلنگ‌خور با STORZ Size برابر 100 mm معرفی می‌کند. بنابراین، درج CO 4000 در RFQ نسبت به عبارت عمومی «کوپلینگ 4 اینچ» دقت خرید را افزایش می‌دهد. از سوی دیگر، واحد QC باید هنگام تحویل کد، سایز و مارکینگ محصول را با اسناد سفارش تطبیق دهد.

‏اختلاط CO 4000 با HY 4000 نیز باید کنترل شود. مدل CO در این خانواده Hose Tail Coupling است، در حالی که HY 4000 به نوع Female Thread Coupling مربوط می‌شود. در نتیجه، واحد خرید باید نوع شیلنگ‌خور را صریحاً در پیش‌فاکتور مشخص کند.

‏کاربرد ARYA STORZ 4

‏ARYA STORZ 4 برای اتصال سریع شیلنگ تخت آتش‌نشانی به بخش دیگری از خط یا تجهیز دارای رابط STORZ سازگار کاربرد دارد. برای مثال، خطوط تغذیۀ آب، پمپ‌های آتش‌نشانی، بعضی مانیتورها و تجهیزات واسط می‌توانند در صورت تطابق ابعادی از این اتصال استفاده کنند. همچنین، سایز 4 اینچ می‌تواند در خطوطی که به ظرفیت آب‌رسانی بالاتر نیاز دارند مورد توجه قرار گیرد.

‏کاربرد صنعتی این محصول نیز اهمیت دارد. صنایع نفت، گاز، پتروشیمی، اسکله‌ها و سازه‌های ساحلی از جمله محیط‌هایی هستند که استفاده از اتصال سریع می‌تواند در آن‌ها مفید باشد.

‏ساختار متقارن STORZ

‏سیستم STORZ از دو نیمۀ مشابه استفاده می‌کند و به اتصال نری و مادگی مجزا نیاز ندارد. اپراتور ابتدا Lugهای دو طرف را در موقعیت صحیح قرار می‌دهد و سپس با چرخش کوتاه، اتصال را کامل می‌کند. در نتیجه، زمان موردنیاز برای برقراری خط نسبت به بسیاری از اتصالات رزوه‌ای کاهش پیدا می‌کند.

‏ساختار متقارن مدیریت موجودی تجهیزات را نیز ساده‌تر می‌کند. با این وجود، هر دو نیمۀ اتصال باید از نظر سایز و هندسۀ STORZ با یکدیگر سازگار باشند.

‏سایز 4 اینچ و STORZ 100 mm

‏سایز اسمی محصول 4 اینچ است و کاتالوگ برای CO 4000 مقدار STORZ Size برابر 100 mm را نشان می‌دهد. بنابراین، بهتر است هر دو مشخصه در اسناد خرید نوشته شوند. این کار احتمال برداشت اشتباه از عبارت عمومی «4 اینچ» را کاهش می‌دهد.

‏قطر شیلنگ و ابعاد Coupling Head الزاماً یک مفهوم نیستند. به همین دلیل، تیم فنی باید ابعاد Tail و Interface را نیز بررسی کند.

‏ابعاد فنی CO 4000

‏کاتالوگ برای CO 4000 طول کلی L برابر 180 mm و مقدار L1 برابر 118 mm را مشخص می‌کند. همچنین، D1 برابر 101 mm، D2 برابر 182.5 mm و LD برابر 134 mm درج شده است. بنابراین، تیم طراحی می‌تواند این اعداد را برای بررسی فضای نصب و سازگاری هندسی به کار ببرد.

‏ابعاد فوق به همین Part No. مربوط هستند و نباید به CO 3000 یا سایزهای کوچک‌تر انتقال پیدا کنند. در خرید پروژه‌ای بهتر است آخرین Drawing سازنده نیز همراه سفارش کنترل شود.

‏بدنۀ آلومینیومی

‏ARYA STORZ 4 در نسخۀ استاندارد با بدنۀ آلومینیومی معرفی می‌شود. آلومینیوم می‌تواند نسبت استحکام به وزن مناسبی برای کاربردهای آتش‌نشانی فراهم کند و جابه‌جایی خطوط شیلنگ را ساده‌تر سازد. علاوه بر این، کاتالوگ خانواده STORZ امکان تولید برخی محصولات با آلیاژ پایه مس را برای شرایط خاص و بر اساس درخواست مشتری مطرح می‌کند.

‏با این حال، Grade دقیق آلومینیوم CO 4000 در اطلاعات موجود مشخص نشده است. بنابراین، اگر پروژه Alloy Grade خاصی نیاز دارد، واحد خرید باید این مورد را به‌صورت جداگانه در RFQ بنویسد.

‏Ribbed Tail

‏بخش شیلنگ‌خور در این خانواده از طراحی Ribbed Tail استفاده می‌کند. این ساختار به درگیری بهتر شیلنگ با قسمت Tail کمک می‌کند و می‌تواند پایداری مونتاژ را بهبود دهد. با این وجود، نوع بست و روش مونتاژ باید با دستورالعمل سازنده هماهنگ باشند.

‏اتصال مناسب شیلنگ اهمیت زیادی دارد، زیرا فشار داخلی می‌تواند نیروی قابل توجهی به محل اتصال وارد کند. در نتیجه، استفاده از روش مونتاژ نامناسب ممکن است باعث لغزش شیلنگ شود.

‏واشر V شکل

‏طراحی Seal در خانواده STORZ آریا از ساختاری استفاده می‌کند که در فشارهای بالاتر به تقویت آب‌بندی کمک می‌کند. این مکانیزم برای ایجاد تعادل میان آب‌بندی در فشار پایین و پایداری واشر در فشار بالاتر اهمیت دارد. از سوی دیگر، سلامت فیزیکی Seal همچنان باید پیش از عملیات بررسی شود.

‏واشر ترک‌خورده، خشک یا تغییرشکل‌یافته می‌تواند نشتی ایجاد کند. بنابراین، اپراتور باید از Seal سازگار با همان سایز استفاده کند.

‏فشار کاری 16 bar

‏برای نسخۀ 4 اینچ، Working Pressure برابر 16 bar در اطلاعات فنی محصول درج می‌شود. بنابراین، مهندس پروژه باید فشار عملیاتی واقعی سیستم را با این مقدار تطبیق دهد. علاوه بر این، پدیده‌هایی مانند Water Hammer می‌توانند فشار لحظه‌ای را افزایش دهند و باید در طراحی هیدرولیکی در نظر گرفته شوند.

‏ARYA STORZ 4 نباید به‌تنهایی معیار فشار کل خط باشد. شیلنگ، پمپ، شیر، مانیتور، نازل و سایر اتصالات نیز باید Pressure Rating مناسب داشته باشند.

‏فشار آزمون 24 bar

‏کاتالوگ CO 4000 مقدار Test Pressure برابر 24 bar را مشخص می‌کند. این مقدار با Working Pressure برابر 16 bar تفاوت دارد و باید در اسناد فنی به‌صورت جداگانه نوشته شود. در نتیجه، واحد خرید نباید این دو Rating را با یکدیگر جابه‌جا کند.

‏شرایط دقیق آزمون، زمان اعمال فشار و Acceptance Criteria باید از Certificate یا Test Report مشخص شوند. چنین مدرکی برای خریدهای پروژه‌ای ارزش بیشتری دارد.

‏آزمون هیدرواستاتیک تا 100 bar

‏اطلاعات بازار برای کوپلینگ 4 اینچ به آزمون هیدرواستاتیک تا 100 bar بدون نشتی اشاره می‌کنند. با این حال، این عدد با Working Pressure برابر 16 bar و Test Pressure برابر 24 bar یک مفهوم ندارد. بنابراین، عدد 100 bar فقط باید در چهارچوب همان آزمون و شرایط مربوط به آن تفسیر شود.

‏در Tender بهتر است واحد فنی Certificate آزمون 100 bar را مطالبه کند. به این ترتیب، نوع آزمون و ارتباط آن با مدل CO 4000 به‌صورت مستند مشخص می‌شود.

‏استاندارد BS 336

‏استاندارد BS 336 برای این محصول در اطلاعات فنی بازار ذکر می‌شود. اگر پروژه همین استاندارد را الزام می‌کند، واحد خرید باید Certificate یا مدرکی دریافت کند که Scope آن CO 4000 را پوشش دهد. افزون بر این، Revision مدرک باید با Specification کارفرما سازگار باشد.

‏ذکر نام استاندارد در صفحه فروش به‌تنهایی جای مدرک پروژه‌ای را نمی‌گیرد. از این رو، Tenderهای حساس باید Documentation را صریحاً الزام کنند.

‏استفاده در خطوط با دبی بالا

‏سایز 4 اینچ معمولاً برای خطوطی مورد توجه قرار می‌گیرد که حجم بیشتری از آب را منتقل می‌کنند. البته دبی واقعی فقط با قطر تعیین نمی‌شود و افت فشار، طول شیلنگ، فشار پمپ و مشخصات تجهیزات مقصد نیز نقش دارند. بنابراین، تیم طراحی باید محاسبۀ هیدرولیکی مستقل انجام دهد.

‏قطر بزرگ‌تر می‌تواند افت اصطکاکی را در شرایط مناسب کاهش دهد. با این حال، وزن و ابعاد خط نیز افزایش پیدا می‌کنند و مدیریت عملیاتی باید این موضوع را در نظر بگیرد.

‏استفاده با پمپ آتش‌نشانی

‏اگر پمپ دارای خروجی یا Adapter سازگار با STORZ 100 mm باشد، ARYA STORZ 4 می‌تواند در خط خروجی یا تغذیه مورد استفاده قرار گیرد. اتصال سریع در عملیات سیار می‌تواند زمان راه‌اندازی را کاهش دهد. همچنین، عدم نیاز به رزوه‌کردن چند دور، فرآیند اتصال را ساده‌تر می‌کند.

‏فشار خروجی پمپ باید در محدودۀ تمام اجزای خط باقی بماند. بنابراین، هماهنگی پمپ، شیلنگ و کوپلینگ اهمیت اساسی دارد.

‏کاربرد با مانیتور آتش‌نشانی

‏مانیتورهای با ظرفیت بالا ممکن است به خط تغذیۀ بزرگ‌تری نیاز داشته باشند. اگر ورودی مانیتور با STORZ 100 mm سازگار باشد، این کوپلینگ می‌تواند بخشی از مسیر آب‌رسانی را تشکیل دهد. در عین حال، دبی و Reaction Force مانیتور باید در طراحی کامل سیستم لحاظ شوند.

‏برای بررسی تجهیزات مرتبط می‌توان بخش مانیتور اطفای حریق در ISV Kala را نیز مشاهده کرد. انتخاب اتصال باید بر اساس مشخصات واقعی مانیتور انجام شود.

‏کاربرد در صنایع نفت و پتروشیمی

‏ARYA STORZ 4 می‌تواند برای خطوط آتش‌نشانی در محیط‌های صنعتی قابل بررسی باشد. صنایع نفت، گاز و پتروشیمی معمولاً به تجهیزات مقاوم و خطوط آب‌رسانی با ظرفیت مناسب نیاز دارند. علاوه بر این، سرعت اتصال در شرایط اضطراری مزیت عملیاتی محسوب می‌شود.

‏با این حال، Specification پروژه ممکن است الزامات بیشتری برای متریال، خوردگی، Coating یا Certificate تعیین کند. بنابراین، BS 336 به‌تنهایی تمام نیازهای یک پروژه صنعتی را مشخص نمی‌کند.

‏محیط‌های ساحلی و فراساحلی

‏رطوبت و نمک می‌توانند روی عمر تجهیزات فلزی اثر بگذارند. در نتیجه، کوپلینگ مورد استفاده در اسکله یا سکوی فراساحلی به برنامۀ بازرسی مناسب نیاز دارد. پاک‌کردن آلودگی نمکی بعد از عملیات نیز می‌تواند به نگهداری بهتر سطح کمک کند.

‏سری‌های مقاوم به خوردگی ممکن است برای بعضی شرایط خاص مناسب‌تر باشند. با این وجود، واحد فنی باید دقیقاً Variant سفارش را با شرایط محیطی تطبیق دهد.

‏بازرسی ARYA STORZ 4

‏پیش از استفاده از ARYA STORZ 4، اپراتور باید بدنۀ آلومینیومی، Lugها، Tail و Seal را بررسی کند. سپس، اتصال بدون فشار چند بار باز و بسته می‌شود تا عملکرد مکانیکی آن ارزیابی شود. وجود ترک، شکستگی یا تغییر شکل محسوس می‌تواند دلیل خارج‌کردن قطعه از سرویس باشد.

‏بازرسی پیشگیرانه زمان زیادی نیاز ندارد. در مقابل، کشف زودهنگام آسیب می‌تواند از نشتی یا جداشدن اتصال در عملیات جلوگیری کند.

‏کنترل قسمت‌های درگیر

‏Lugهای STORZ باید شکل صحیح خود را حفظ کنند. سایش شدید یا تغییر فرم می‌تواند درگیری کامل دو نیمه را مختل کند. به همین دلیل، اپراتور نباید اتصال آسیب‌دیده را با اعمال نیروی زیاد مجبور به بسته‌شدن کند.

‏آچار مخصوص می‌تواند برای باز و بست تجهیزات STORZ کاربرد داشته باشد. با این حال، استفاده از ابزار نباید جای بررسی علت گیرکردن اتصال را بگیرد.

‏کنترل شیلنگ و Tail

‏شیلنگ باید بدون بریدگی یا جداشدگی جدی در محل اتصال باقی بماند. همچنین، بست باید Tail را به‌طور یکنواخت مهار کند. در نتیجه، هرگونه حرکت غیرعادی شیلنگ روی Tail نیاز به بررسی دارد.

‏مونتاژ مجدد باید با روش تأییدشده انجام شود. استفاده از بست نامتناسب ممکن است ایمنی اتصال را کاهش دهد.

‏نحوۀ اتصال

‏اپراتور ابتدا دو کوپلینگ سازگار را روبه‌روی یکدیگر قرار می‌دهد. سپس، قسمت‌های درگیر در موقعیت صحیح قرار می‌گیرند و چرخش کوتاه اتصال را کامل می‌کند. در پایان، کنترل دستی بسته‌شدن کامل را تأیید می‌کند.

‏افزایش فشار باید بعد از این بررسی انجام شود. این ترتیب احتمال جدایی ناگهانی اتصال را کاهش می‌دهد.

‏جداسازی ایمن

‏خط تحت فشار نباید باز شود. ابتدا جریان آب باید متوقف شود و فشار باقی‌مانده خط کاهش پیدا کند. پس از آن، اپراتور می‌تواند کوپلینگ را با روش مناسب جدا کند.

‏این اقدام خطر Whip شیلنگ و خروج کنترل‌نشده آب را کاهش می‌دهد. به همین دلیل، تخلیۀ فشار یک مرحلۀ ضروری عملیات است.

‏تمیزکاری

‏گل، ماسه یا ذرات خارجی می‌توانند داخل سطوح درگیر باقی بمانند. پاک‌کردن این آلودگی‌ها به عملکرد روان STORZ کمک می‌کند. افزون بر این، ناحیۀ Seal باید قبل از انبارکردن تمیز باشد.

‏شوینده‌های تهاجمی ممکن است به واشر یا سطح فلزی آسیب بزنند. بنابراین، روش نگهداری توصیه‌شده برای محصول اولویت دارد.

‏شرایط انبارداری

‏محیط خشک و محافظت‌شده برای نگهداری کوپلینگ مناسب‌تر است. همچنین، ابزار سنگین نباید روی Coupling Head قرار گیرد، زیرا ضربۀ مداوم می‌تواند هندسۀ اتصال را تغییر دهد. استفاده از Rack اختصاصی در خودرو یا انبار می‌تواند از آسیب جلوگیری کند.

‏بازرسی دوره‌ای نیز باید در برنامۀ نگهداری قرار گیرد. محیط خورنده معمولاً فاصلۀ بازرسی کوتاه‌تری نیاز دارد.

‏کنترل خرید ARYA STORZ 4

‏برای سفارش ARYA STORZ 4 بهتر است Part No. برابر CO 4000، STORZ Size برابر 100 mm و سایز 4 اینچ به‌طور هم‌زمان روی RFQ درج شوند. علاوه بر این، بدنۀ آلومینیومی، Working Pressure برابر 16 bar و Test Pressure برابر 24 bar باید در مدارک خرید مشخص باشند. استاندارد BS 336 و Certificate آزمون هیدرواستاتیک نیز در پروژه‌های حساس اهمیت دارند.

‏واحد خرید نباید CO 4000 را با HY 4000 اشتباه بگیرد. عنوان «Hose Tail Coupling» باید در سفارش وجود داشته باشد تا نوع دقیق اتصال روشن بماند.

‏کنترل اصالت و مارکینگ

‏مارکینگ محصول باید با Brand، Part Number و Size سفارش مطابقت داشته باشد. واحد QC بهتر است تصاویر مارکینگ و بسته‌بندی را در پرونده خرید نگهداری کند. همچنین، هر Certificate همراه باید به مدل و سایز تحویلی ارتباط داشته باشد.

‏خرید از شبکۀ تأمین معتبر احتمال اختلاط Variant را کاهش می‌دهد. با این حال، کنترل فنی کالا هنگام تحویل همچنان ضروری است.

‏RFQ و Tender

‏RFQ حرفه‌ای باید Brand، Part No.، STORZ Size، Nominal Size، Material، Working Pressure، Test Pressure و Standard را مشخص کند. همچنین، کارفرما می‌تواند ابعاد L، L1، D1، D2 و LD را در صورت اهمیت Interface درج کند. به این ترتیب، فروشنده دقیقاً می‌داند کدام Variant باید تحویل دهد.

‏عبارت عمومی «کوپلینگ STORZ چهار اینچ» برای پروژه‌های حساس اطلاعات کافی ندارد. ثبت CO 4000 احتمال خرید محصول اشتباه را کمتر می‌کند.

‏تجهیزات مرتبط

‏برای مشاهده سایر مدل‌های اتصال می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. همچنین، شیلنگ، پمپ، نازل و مانیتور باید از نظر فشار و نوع اتصال با این کوپلینگ هماهنگ باشند.

‏برای طراحی و تأمین کامل پروژه نیز راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین قابل بررسی هستند.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA STORZ 4

‏Part No.: CO 4000

‏نوع محصول: STORZ Hose Tail Coupling

‏نوع اتصال: STORZ

‏ساختار اتصال: Symmetrical Coupling

‏سایز اسمی: 4 اینچ

‏STORZ Size: 100 mm

‏کاربری: اتصال سریع شیلنگ تخت آتش‌نشانی

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏جنس استاندارد: آلومینیوم

‏گزینۀ متریال سفارشی: آلیاژ پایه مس طبق سفارش و تأیید سازنده

‏Grade دقیق آلومینیوم: نیازمند دیتاشیت

‏طول L: 180 mm

‏طول L1: 118 mm

‏قطر D1: 101 mm

‏قطر D2: 182.5 mm

‏بعد LD: 134 mm

‏فشار کاری: 16 bar

‏فشار آزمون: 24 bar

‏آزمون هیدرواستاتیک تا 100 bar: برای محصول اعلام شده؛ Certificate همان مدل دریافت شود

‏استاندارد اعلامی: BS 336

‏نوع Tail: Ribbed Hose Tail

‏نوع Seal: طراحی مخصوص خانواده STORZ؛ مشخصات متریال نیازمند دیتاشیت

‏وزن: اطلاعات فعلی عدد دقیقی ارائه نمی‌کنند

‏Coating: برای نسخۀ استاندارد نیازمند تأیید

‏سازگاری با سایر STORZها: مشروط به تطبیق سایز و ابعاد

‏بازرسی پیش از استفاده: ضروری

‏کنترل Seal: ضروری

‏کنترل Lug: ضروری

مونتاژ شیلنگ: ضروری

‏کاربرد صنعتی: بله، مشروط به Specification پروژه

‏جمع‌بندی

‏ARYA STORZ 4 یک کوپلینگ شیلنگ‌خور آتش‌نشانی ساخت آریاکوپلینگ با Part No. برابر CO 4000 و STORZ Size برابر 100 میلی‌متر است. بدنۀ آلومینیومی، طراحی متقارن STORZ، فشار کاری 16 bar و فشار آزمون 24 bar از مشخصات مهم این Variant محسوب می‌شوند. علاوه بر این، کاتالوگ ابعاد L برابر 180 mm، L1 برابر 118 mm، D1 برابر 101 mm، D2 برابر 182.5 mm و LD برابر 134 mm را برای CO 4000 مشخص می‌کند.

‏آزمون هیدرواستاتیک تا 100 bar باید جدا از Working Pressure تفسیر شود و برای استفاده در Tender بهتر است Certificate همان محصول دریافت شود. در نهایت، پیش از سفارش ARYA STORZ 4 باید Part No. برابر CO 4000، سایز STORZ 100 mm، متریال، فشارها، BS 336 و ابعاد فنی در RFQ و مدارک تحویل کنترل شوند.
