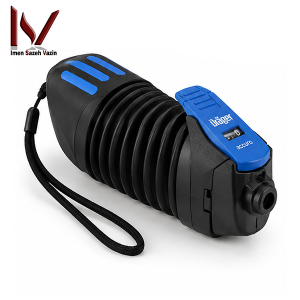

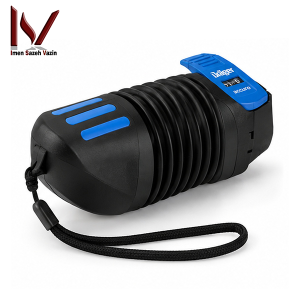

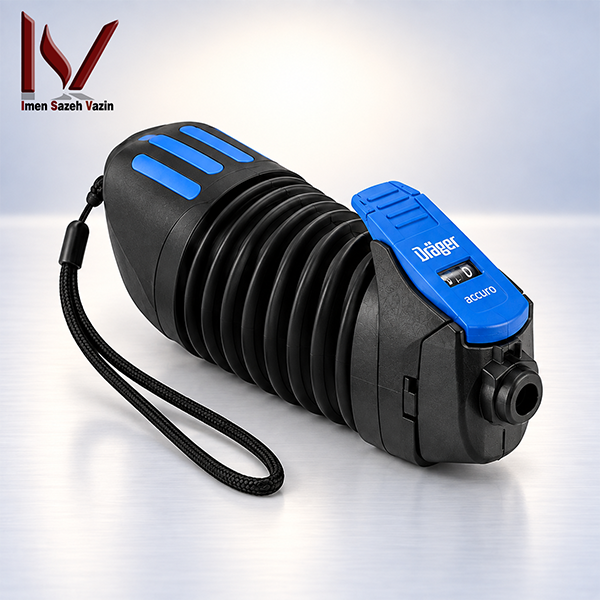

پمپ تیوب گازسنج Dräger accuro | پمپ دستی 100 ml

معرفی پمپ تیوب گازسنج Dräger accuro | پمپ دستی 100 ml

‏پمپ تیوب گازسنج Dräger accuro یکی از شناخته‌شده‌ترین پمپ‌های دستی سیستم Dräger-Tubes است. پمپ تیوب گازسنج نمونه هوای محیط را با حجم مشخص از داخل تیوب رنگ‌سنج عبور می‌دهد تا واکنش شیمیایی داخل تیوب بتواند غلظت ماده مورد نظر را نشان دهد.

‏کاربر ابتدا تیوب مناسب آلاینده را انتخاب و دو سر آن را طبق دستورالعمل باز می‌کند. سپس تیوب را در جهت صحیح داخل پمپ قرار می‌دهد و تعداد کورس مشخص‌شده روی دستورالعمل همان تیوب را اجرا می‌کند.

‏مکانیزم Bellows باعث می‌شود accuro برای عملکرد خود به باتری یا منبع برق خارجی نیاز نداشته باشد. این ویژگی استفاده از آن را در محیط‌های صنعتی، فضاهای محدود و محل‌هایی که دسترسی به برق دشوار است ساده می‌کند. ‏خود پمپ آلاینده را شناسایی نمی‌کند. نوع Dräger-Tube نصب‌شده، ماده هدف، محدوده اندازه‌گیری و تعداد کورس لازم را تعیین می‌کند.

‏مکانیزم عملکرد پمپ Bellows

‏Dräger accuro از یک بدنه آکاردئونی یا Bellows استفاده می‌کند. کاربر برای شروع کورس، بدنه پمپ را کاملاً فشرده می‌کند. ‏پس از رهاکردن پمپ، Bellows به حالت اولیه بازمی‌گردد و نمونه هوا را از طریق تیوب متصل‌شده به داخل پمپ می‌کشد. ‏شیر خروجی هنگام مرحله مکش بسته می‌شود تا جریان هوا از مسیر تیوب عبور کند. ‏هر بار فشردن و بازشدن کامل پمپ یک کورس اندازه‌گیری محسوب می‌شود.

‏حجم ۱۰۰ میلی‌لیتر در هر کورس

‏accuro در هر کورس کامل تقریباً ۱۰۰ میلی‌لیتر هوا را از تیوب عبور می‌دهد. ‏این حجم مشخص یکی از اجزای اصلی روش اندازه‌گیری Dräger-Tubes است. سازنده هر تیوب تعداد کورس مورد نیاز را بر اساس واکنش شیمیایی، محدوده اندازه‌گیری و حجم نمونه تعیین می‌کند.

‏کاربر نباید تعداد کورس را به‌صورت دلخواه تغییر دهد، مگر اینکه دستورالعمل همان تیوب روش دیگری را مشخص کند.

‏شمارنده کورس

‏Dräger یک شمارنده کورس داخل پمپ قرار داده است. ‏کاربر با استفاده از این شمارنده می‌تواند تعداد دفعات پمپاژ را کنترل کند و احتمال خطا هنگام اندازه‌گیری‌های چندکورسی را کاهش دهد. ‏این ویژگی به‌خصوص برای تیوب‌هایی که به ۵، ۱۰ یا تعداد بیشتری کورس نیاز دارند اهمیت دارد.

‏نشانگر پایان کورس

‏پمپ یک نشانگر فشارکنترل‌شده برای پایان کورس دارد. ‏پس از اینکه Bellows کاملاً به وضعیت اولیه برمی‌گردد، نشانگر پایان مکش را مشخص می‌کند. کاربر باید پیش از شروع کورس بعدی منتظر کامل‌شدن فرآیند مکش بماند. ‏اجرای سریع کورس بعدی قبل از پایان کامل مکش می‌تواند حجم نمونه واقعی را تغییر دهد و نتیجه اندازه‌گیری را تحت تأثیر قرار دهد.

‏اندازه‌گیری نقطه‌ای با Dräger-Tubes

‏Dräger accuro عمدتاً برای Spot Measurement یا اندازه‌گیری نقطه‌ای کاربرد دارد. ‏این روش برای بررسی غلظت یک آلاینده در یک نقطه و زمان مشخص مناسب است. ‏کاربر می‌تواند با انتخاب تیوب مناسب، پیک‌های غلظت، شرایط قبل از ورود به فضای بسته یا وضعیت یک محل کاری مشخص را بررسی کند.

‏Dräger مجموعه گسترده‌ای از تیوب‌های رنگ‌سنج را برای صدها ماده مختلف ارائه می‌کند.

‏بیش از ۵۰۰ ماده قابل بررسی

‏Dräger سیستم تیوب‌های خود را برای اندازه‌گیری بیش از ۵۰۰ گاز و بخار مختلف توسعه داده است. ‏این موضوع به معنی آن نیست که خود accuro بیش از ۵۰۰ ماده را تشخیص می‌دهد. پمپ فقط نمونه هوا را با حجم مشخص از داخل تیوب عبور می‌دهد.

‏نوع تیوب تعیین می‌کند سیستم چه ماده‌ای را اندازه بگیرد و محدوده اندازه‌گیری چه مقدار باشد.

‏عدم وجود سنسور الکترونیکی

‏Dräger accuro هیچ سنسور الکترونیکی برای شناسایی گاز ندارد. ‏بنابراین، مفاهیمی مانند نوع سنسور، تاریخ سنسور یا تعویض Sensor برای این محصول کاربرد ندارند.

‏واکنش شیمیایی داخل Dräger-Tube نقش عنصر اندازه‌گیری را بر عهده دارد و کاربر نتیجه را از تغییر رنگ و مقیاس همان تیوب می‌خواند.

‏عدم نیاز به باتری

‏accuro کاملاً مکانیکی عمل می‌کند و برای اندازه‌گیری به باتری، شارژر یا منبع برق نیاز ندارد. ‏این ویژگی استفاده از پمپ را در عملیات میدانی و محیط‌های دور از تجهیزات برقی ساده می‌کند. ‏همچنین، کاربر لازم نیست قبل از اندازه‌گیری وضعیت شارژ دستگاه را بررسی کند.

‏استفاده در مناطق مستعد انفجار

‏Dräger در صفحه رسمی accuro امکان استفاده از این پمپ را در مناطق انفجاری اعلام می‌کند. ‏مکانیزم دستی دستگاه به منبع انرژی الکتریکی خارجی نیاز ندارد. با این حال، مسئول HSE باید شرایط منطقه، تیوب انتخابی و الزامات سایت را قبل از استفاده بررسی کند.

‏اندازه‌گیری در فضایی که باز نیست

‏یکی از کاربردهای مهم accuro انجام اندازه‌گیری‌های نقطه‌ای در برنامه‌های Confined Space Entry است. ‏کاربر می‌تواند تیوب مناسب را بر اساس ماده مورد انتظار انتخاب کند و نمونه را طبق دستورالعمل آن تیوب بگیرد.

‏در محیط‌هایی که احتمال وجود چند گاز، تغییر سریع اتمسفر یا خطر کمبود اکسیژن وجود دارد، accuro نباید جایگزین گازسنج چندگازه دارای پیوستگی می‌باشد.

‏نمونه‌برداری برای آنالیز آزمایشگاهی

‏accuro فقط برای تیوب‌های دارای قرائت مستقیم کاربرد ندارد. کاربر می‌تواند با Sampling Tube نمونه هوا را از روی موادی مانند کربن فعال یا سیلیکاژل عبور دهد تا آلاینده روی ماده جاذب جمع شود. ‏آزمایشگاه سپس نمونه جمع‌آوری‌شده را با روش‌های دستگاهی مانند کروماتوگرافی گازی تحلیل می‌کند.

‏عملکرد یک‌دستی

‏Dräger طراحی accuro را برای کار با یک دست توسعه می‌دهد. ‏این ویژگی در شرایطی مانند کار روی نردبان، داخل شفت یا هنگام استفاده از تجهیزات حفاظت تنفسی اهمیت دارد. کاربر می‌تواند با یک دست پمپ را فشار دهد و دست دیگر را برای حفظ تعادل یا انجام کارهای ضروری آزاد نگه دارد.

‏انتخاب تیوب مناسب

‏کاربر باید برای هر ماده یک Dräger-Tube سازگار انتخاب کند. ‏روی دستورالعمل هر تیوب اطلاعاتی مانند ماده هدف، محدوده اندازه‌گیری، تعداد کورس، زمان اندازه‌گیری و تداخل‌های احتمالی درج می‌شود. ‏استفاده از تیوب اشتباه یا اجرای تعداد کورس نادرست می‌تواند نتیجه غیرقابل اعتماد ایجاد کند.

‏تاریخ انقضای تیوب‌ها

‏خود پمپ accuro تیوب مصرفی داخلی ندارد، اما Dräger-Tubes تاریخ انقضا دارند. مسئول تجهیزات باید قبل از استفاده تاریخ تیوب، شرایط نگهداری و سلامت بسته‌بندی را بررسی کند. ‏عبارت «تاریخ سنسور» برای accuro کاربرد ندارد؛ در عوض، تاریخ انقضای تیوب مصرفی اهمیت دارد.

‏کالیبراسیون تیوب‌ها

‏Dräger تیوب‌های خود را در فرآیند تولید کالیبره می‌کند. ‏کاربر نتیجه را از مقیاس چاپ‌شده روی تیوب می‌خواند. معمولاً مانند سنسورهای الکترونیکی نیاز به کالیبراسیون روزانه تیوب ندارد. ‏با این حال، پمپ باید از نظر عملکرد صحیح، نشتی و حجم مکش مطابق دستورالعمل سازنده کنترل شود.

‏کنترل نشتی پمپ

‏سلامت آب‌بندی پمپ نقش مستقیمی در حجم هوای عبوری از تیوب دارد. ‏کاربر باید قبل از اندازه‌گیری طبق دستورالعمل Dräger عملکرد پمپ را بررسی کند. ‏اگر پمپ نشتی داشته باشد، حجم واقعی نمونه ممکن است کمتر از مقدار مورد انتظار شود و نتیجه اندازه‌گیری خطا پیدا کند.

‏بازکردن تیوب

‏Dräger برای بازکردن ایمن دو سر تیوب، ابزار TO 7000 را ارائه می‌کند. ‏این ابزار نوک شیشه‌ای تیوب را می‌شکند و قطعات شیشه را داخل خود نگه می‌دارد تا کاربر تماس کمتری با لبه‌های تیز داشته باشد. ‏پس از بازکردن، کاربر باید تیوب را در جهت صحیح روی پمپ نصب کند.

‏شلنگ‌های افزایش طول

‏Dräger برای accuro شلنگ‌های Extension Hose ارائه می‌کند. ‏این شلنگ‌ها برای نمونه‌برداری از نقاطی مانند شفت‌ها یا مکان‌هایی که دسترسی مستقیم به آن‌ها دشوار است کاربرد دارند. ‏طول‌های رسمی موجود شامل ۱، ۳، ۱۰ و ۱۵ متر هستند. ‏کاربر باید دستورالعمل تیوب و شلنگ را بررسی کند.

زیرا مسیر نمونه‌برداری می‌تواند روی زمان رسیدن نمونه یا مناسب‌بودن روش اثر بگذارد.

‏Bar Probe 400

‏Dräger مدل Bar Probe 400 را نیز به‌عنوان یکی از لوازم جانبی سیستم accuro ارائه می‌کند. ‏این پروب برای برخی اندازه‌گیری‌ها در کانتینرها یا نقاطی که دسترسی مستقیم دشوار است کاربرد دارد. ‏نوع نمونه‌برداری باید با دستورالعمل رسمی تیوب مورد استفاده سازگار باشد.

‏Hot Air Probe

‏برای اندازه‌گیری برخی گازهای بسیار داغ، Dräger پروب مخصوص هوای گرم را ارائه می‌کند. ‏این ابزار می‌تواند در کاربردهایی مانند بررسی گازهای حاصل از فرایندهای احتراقی مورد استفاده قرار گیرد. ‏کاربر باید پیش از استفاده، محدوده دمایی پروب و تیوب انتخابی را بررسی کند.

‏مشخصات فنی کامل پمپ تیوب گازسنج

• ‏برند: Dräger
• ‏مدل: accuro
• ‏نوع محصول: پمپ دستی تیوب گازسنج
• ‏نوع مکانیزم: Bellows Pump
• ‏کاربری اصلی: اندازه‌گیری نقطه‌ای با Dräger-Tubes
• ‏حجم مکش هر کورس: ۱۰۰ میلی‌لیتر
• ‏شمارنده کورس: دارد
• ‏نشانگر پایان کورس: دارد
• ‏عملکرد با یک دست: دارد
• ‏منبع برق: نیاز ندارد
• ‏باتری: نیاز ندارد
• ‏سنسور الکترونیکی: ندارد
• ‏نمایشگر دیجیتال: ندارد
• ‏تیوب رنگ‌سنج: جداگانه و متناسب با آلاینده انتخاب می‌شود
• ‏قابلیت کار با Sampling Tubes: دارد
• ‏امکان نمونه‌برداری برای آنالیز آزمایشگاهی: دارد
• ‏امکان استفاده با Extension Hose: دارد
• ‏طول شلنگ‌های رسمی: ۱، ۳، ۱۰ و ۱۵ متر
• ‏سازگاری با TO 7000 Tube Opener: دارد
• ‏سازگاری با Bar Probe 400: دارد
• ‏قابلیت استفاده در مناطق انفجاری: دارد، مطابق الزامات و تأییدیه‌های نسخه مربوط
• ‏کد سفارش اصلی پمپ: 6400000
• ‏وضعیت محصول: جاری

‏کاربردهای پمپ Dräger accuro

‏این پمپ در صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی، تصفیه آب و فاضلاب، آزمایشگاه‌ها، تعمیر و نگهداری صنعتی، HSE و عملیات ورود به فضای بسته کاربرد دارد. ‏کاربر می‌تواند accuro را برای اندازه‌گیری نقطه‌ای موادی مانند H₂S، CO، CO₂، آمونیاک، کلر، بنزن، فرمالدهید و بسیاری از مواد دیگر به کار ببرد؛ البته برای هر ماده باید تیوب مناسب همان ماده را انتخاب کند.

‏برای مطالعه راهنماهای اندازه‌گیری گاز، انتخاب تیوب و تجهیزات HSE می‌توانید به وبلاگ ISV Kala مراجعه کنید.

‏محدودیت‌های مهم استفاده

‏accuro پمپ تیوب گازسنج دارای پیوستگی نیست و آلارم صوتی، نوری یا لرزشی ندارد. ‏پمپ به‌تنهایی هیچ گازی را شناسایی نمی‌کند .  همیشه به Dräger-Tube مناسب نیاز دارد. ‏این سیستم برای مانیتورینگ دائمی یک محیط طراحی نشده است.

‏در محیط‌هایی که اتمسفر می‌تواند سریع تغییر کند یا خطر کمبود اکسیژن وجود دارد، مسئول HSE باید گازسنج پیوسته مناسب را نیز در نظر بگیرد. ‏کاربر باید تعداد کورس، زمان اندازه‌گیری و محدوده تیوب را دقیق رعایت کند.

‏نگهداری و بازرسی

‏کاربر باید بدنه Bellows را از نظر ترک، پارگی یا تغییر شکل بررسی کند. ‏اتصالات، شیرها و محل نصب تیوب باید تمیز و سالم باشند. ‏شمارنده کورس باید عملکرد صحیح داشته باشد. ‏کاربر باید قبل از اندازه‌گیری تست عملکرد و نشتی را طبق دستورالعمل سازنده انجام دهد. ‏اگر پمپ نتواند کورس کامل ایجاد کند یا نشتی نشان دهد، مسئول تجهیزات باید آن را قبل از استفاده سرویس کند.

‏وضعیت عرضه در ایران

‏Dräger accuro در بازار تجهیزات گازسنجی ایران سابقه عرضه دارد و صفحه رسمی Dräger نیز این مدل را همچنان در خانواده جاری پمپ‌های تیوب گازسنج نمایش می‌دهد. خریدار باید هنگام سفارش کد 6400000، سلامت Bellows، شمارنده کورس، محل نصب تیوب و متعلقات موجود در بسته را بررسی کند.

‏محتویات کیت‌ها می‌توانند متفاوت باشند؛ بنابراین، خریدار نباید صرفاً بر اساس نام accuro فرض کند که کیف حمل، Tube Opener یا قطعات یدکی حتماً داخل بسته قرار دارند.

‏کنترل اصالت و انتخاب صحیح

‏نام Dräger accuro و کد سفارش 6400000 باید با اطلاعات محصول تطبیق داشته باشند. ‏پمپ نباید ترک، پارگی یا آسیب در Bellows داشته باشد.

‏شمارنده کورس و نشانگر پایان کورس باید صحیح عمل کنند. Dräger-Tube باید با ماده مورد اندازه‌گیری تطبیق داشته باشد و تاریخ انقضای معتبر داشته باشد. ‏خریدار باید محتویات دقیق کیت و لوازم جانبی همراه را قبل از سفارش مشخص کند.

‏مرجع رسمی محصول

‏برای مشاهده اطلاعات فنی، تیوب‌های سازگار و لوازم جانبی می‌توانید به صفحه رسمی Dräger accuro مراجعه کنید.

‏جمع‌بندی

‏پمپ تیوب گازسنج Dräger accuro یک پمپ دستی Bellows برای اندازه‌گیری نقطه‌ای با Dräger-Tubes است. این دستگاه در هر کورس ۱۰۰ میلی‌لیتر هوا را از تیوب عبور می‌دهد و با شمارنده کورس و نشانگر پایان مکش، کنترل فرآیند نمونه‌برداری را ساده‌تر می‌کند.

‏عدم نیاز به برق یا باتری، قابلیت کار با یک دست و امکان استفاده با طیف گسترده‌ای از تیوب‌های Dräger، accuro را به یک ابزار کاربردی برای اندازه‌گیری‌های میدانی تبدیل می‌کنند. این پمپ سنسور الکترونیکی ندارد و نباید آن را با گازسنج دیجیتال اشتباه گرفت. دقت نتیجه به انتخاب تیوب صحیح، رعایت تعداد کورس، سلامت پمپ و اجرای درست روش اندازه‌گیری وابسته است.
