ARYA Fire Box Valve | شیر آتش‌نشانی برنجی 2 اینچ آریا

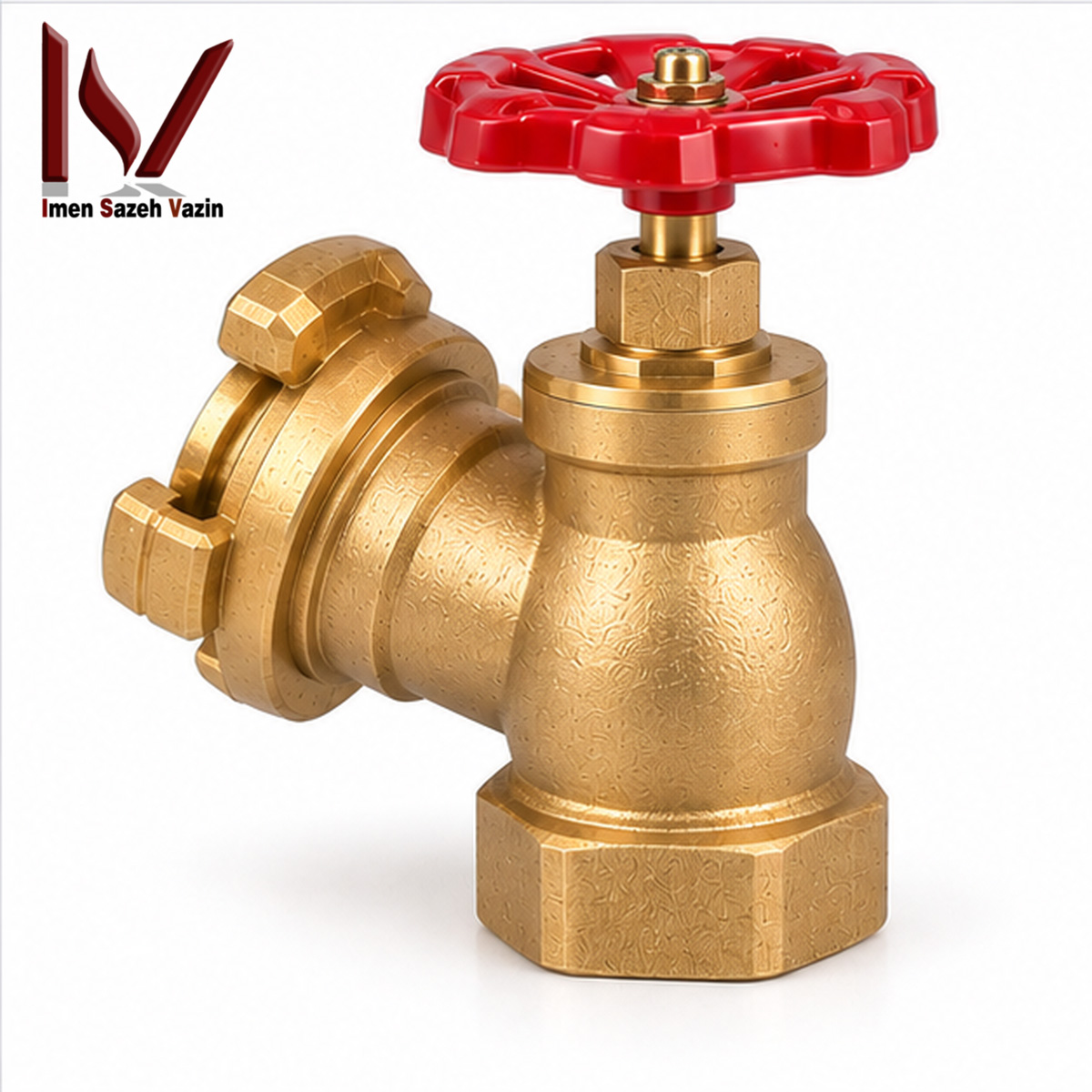

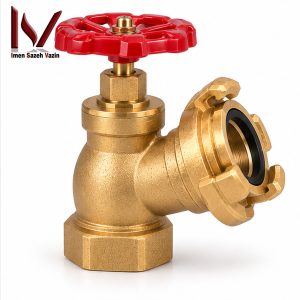

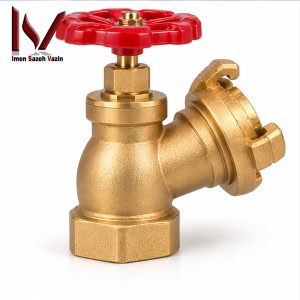

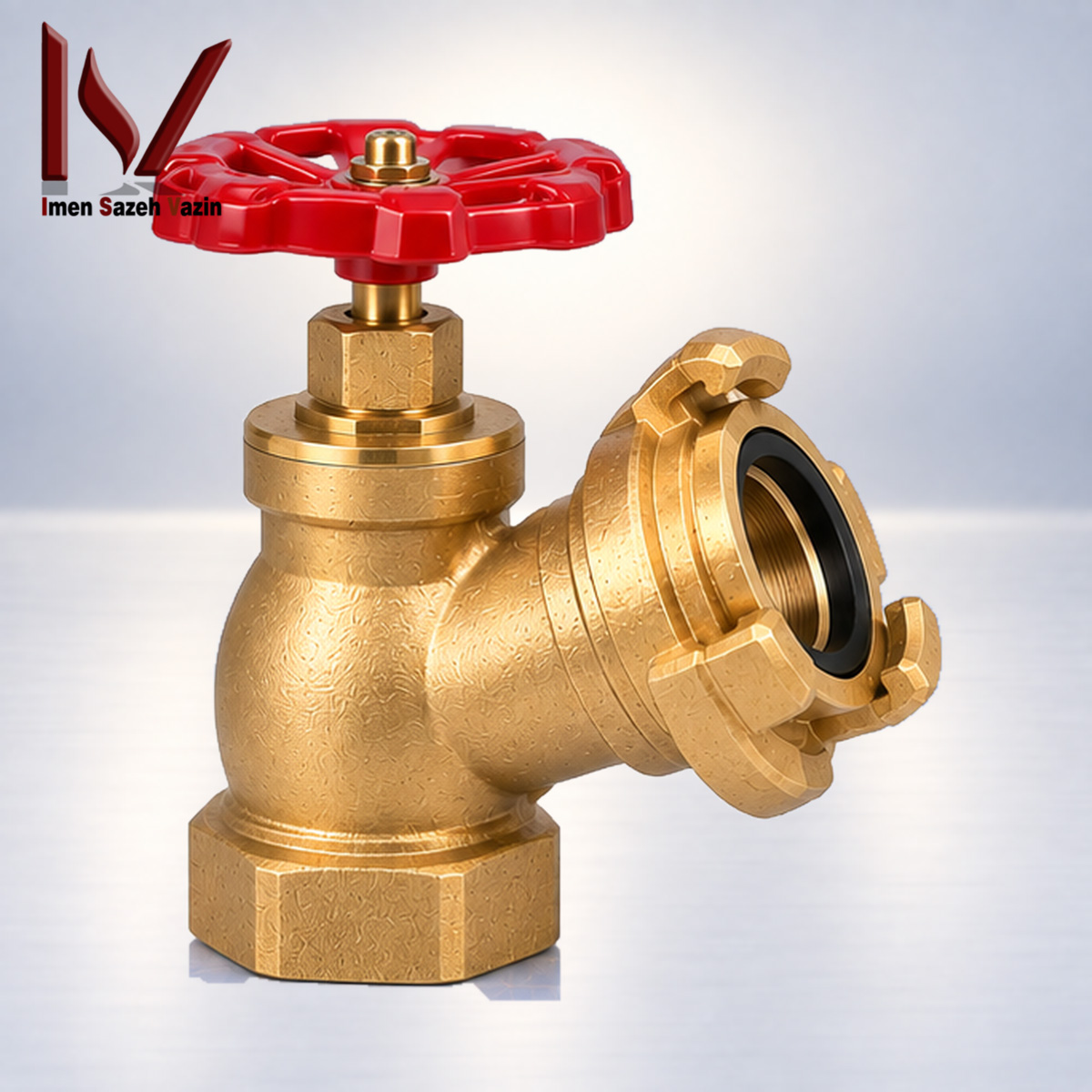

معرفی ARYA Fire Box Valve

ARYA Fire Box Valve یک شیر آتش‌نشانی برنجی سایز 2 اینچ از محصولات آریاکوپلینگ است که برای کنترل جریان آب در جعبه آتش‌نشانی و شبکه‌های آب‌رسانی اطفای حریق کاربرد دارد. این مدل در بازار ایران به‌صورت شیر فلکه آتش‌نشانی 2 اینچ ARYA عرضه می‌شود و بدنۀ Brass آن برای استفاده در سیستم‌های آب طراحی شده است. علاوه بر این، سایز دو اینچ امکان استفاده در مسیرهایی را فراهم می‌کند که طراحی لوله‌کشی و تجهیزات متصل با همین قطر اسمی هماهنگ هستند.

‏این شیر با مدل Hose Rack Valve 1.5 inch 90° یکسان نیست. بنابراین، زاویه، فشار کاری، استانداردها و اجزای داخلی مدل قبلی نباید به این Variant منتقل شوند.

‏شیر جعبه آتش‌نشانی چیست؟

‏شیر جعبه آتش‌نشانی بخشی از مسیر آب اطفای حریق است که وظیفۀ قطع و وصل جریان را بر عهده دارد. این شیر معمولاً در داخل یا مجاورت Fire Box قرار می‌گیرد و امکان اتصال شیلنگ یا Adapter مناسب را فراهم می‌کند.

‏در زمان حادثه، دسترسی سریع به شیر اهمیت زیادی دارد. به همین دلیل، مکانیزم باز و بست باید در شرایط آماده‌به‌کار باقی بماند و Connection خروجی نیز نباید آسیب‌دیده یا مسدود باشد.

‏کاربرد ARYA Fire Box Valve

‏ARYA Fire Box Valve برای کنترل جریان در خطوط آتش‌نشانی داخل ساختمان یا تأسیسات قابل بررسی است. سیستم جعبه آتش‌نشانی، خطوط شیلنگ، رایزر و بعضی شبکه‌های صنعتی می‌توانند در صورت تطابق سایز از این شیر استفاده کنند.

‏انتخاب نهایی باید بر اساس طراحی هیدرولیکی انجام شود. فشار واقعی شبکه، نوع Connection، دبی موردنیاز و تجهیزات پایین‌دست همگی روی مناسب‌بودن شیر اثر دارند.

‏سایز 2 اینچ

‏این Variant با سایز اسمی 2 اینچ عرضه می‌شود. بنابراین، سایز لوله، Adapter و Connectionهای متصل باید با همین مشخصه هماهنگ باشند. استفاده از تبدیل نیز باید با هدف مشخص و پس از بررسی فشار و جریان انجام شود.

‏در RFQ بهتر است عبارت 2 inch به‌طور دقیق درج شود. عنوان عمومی «شیر آتش‌نشانی آریا» برای خرید پروژه‌ای کافی نیست.

‏بدنۀ Brass

‏منبع بازار برای این مدل جنس بدنه را Brass یا برنج اعلام می‌کند. برنج یکی از متریال‌های رایج در شیرآلات آب است و می‌تواند مقاومت خوردگی مناسبی در بسیاری از شرایط سرویس آب ایجاد کند. وزن و استحکام آن نیز با مدل‌های آلومینیومی متفاوت است.

‏Grade دقیق Brass در اطلاعات فعلی مشخص نشده است. اگر پروژه Material Specification معینی دارد، Material Certificate همان محصول باید از فروشنده دریافت شود.

‏رنگ طلایی بدنه

‏بدنۀ شیر در منبع بازار با رنگ طلایی معرفی می‌شود که با ظاهر معمول قطعات برنجی هماهنگی دارد. با این حال، رنگ ظاهری به‌تنهایی برای تشخیص جنس واقعی کافی نیست. Material باید از مشخصات فنی یا مدرک سازنده تأیید شود.

‏در هنگام تحویل، بررسی سطح بدنه نیز اهمیت دارد. ترک، ضربه یا خوردگی شدید نباید نادیده گرفته شوند.

‏ابعاد تقریبی محصول

‏برای شیر فلکه آتش‌نشانی آریا سایز 2 اینچ، ابعاد حدود 14 × 7.5 × 10 سانتی‌متر در منبع بازار اعلام شده‌اند. این اطلاعات می‌توانند برای تخمین فضای نصب مفید باشند. با این حال، Drawing سازنده برای طراحی دقیق ارزش بیشتری دارد.

‏فضای اطراف شیر باید امکان چرخش Handwheel و اتصال تجهیزات را فراهم کند. نصب بسیار فشرده ممکن است بهره‌برداری را دشوار کند.

‏فشار آزمون 20 bar

‏اطلاعات بازار برای این محصول آزمون فشار 20 bar را ذکر می‌کنند. این مقدار باید با عنوان Test Pressure یا فشار آزمون ثبت شود. بدون Datasheet رسمی نباید 20 bar را به‌عنوان Working Pressure دائمی شیر تفسیر کرد.

‏تفاوت بین فشار کاری و فشار آزمون اهمیت زیادی دارد. Pressure Test برای ارزیابی تحمل یا آب‌بندی انجام می‌شود، اما فشار بهره‌برداری باید در محدودۀ مجاز اعلامی سازنده قرار گیرد.

‏فشار کاری ARYA Fire Box Valve

‏Working Pressure اختصاصی این Variant در منابع قابل اتکایی که بررسی شدند مشخص نشده است. به همین علت، عدد 16 bar مدل Hose Rack Valve قبلی به این شیر انتقال داده نمی‌شود. همچنین، نباید از فشار آزمون 20 bar به‌صورت خودکار فشار کاری نتیجه گرفت.

‏واحد خرید باید Working Pressure را در RFQ مطالبه کند. Datasheet یا Certificate همان مدل بهترین مرجع برای ثبت این مشخصه است.

‏اهمیت Pressure Rating

‏تمام اجزای شبکۀ آتش‌نشانی باید Pressure Rating سازگار داشته باشند. شیر، لوله، شیلنگ، Coupling و Adapter باید فشار واقعی سیستم را تحمل کنند. ضعیف‌ترین جزء می‌تواند محدودیت کل مسیر را تعیین کند.

‏Water Hammer نیز باید در طراحی در نظر گرفته شود. باز و بسته‌شدن سریع شیر می‌تواند تغییرات لحظه‌ای فشار ایجاد کند.

‏استفاده داخل Fire Box

‏ARYA Fire Box Valve می‌تواند به‌عنوان شیر کنترل آب در یک جعبه آتش‌نشانی استفاده شود. جانمایی باید به شکلی باشد که دسترسی کاربر به فلکه و خروجی آسان بماند. تجهیزات دیگر داخل جعبه نباید مسیر حرکت Handwheel را مسدود کنند.

‏اتصال شیلنگ نیز باید بدون پیچش شدید انجام شود. Layout صحیح می‌تواند زمان آماده‌سازی سیستم را کاهش دهد.

‏کاربرد در رایزر آتش‌نشانی

‏شیر دو اینچ می‌تواند در صورت تطابق طراحی به بخشی از سیستم رایزر یا انشعاب Fire Box متصل شود. انتخاب قطر باید براساس محاسبات هیدرولیکی باشد، نه فقط اندازۀ شیر موجود در بازار.

‏فشار در طبقات مختلف ساختمان ممکن است متفاوت باشد. بنابراین، مهندس طراح باید شرایط واقعی هر نقطه را بررسی کند.

‏اتصال به شیلنگ

‏خروجی شیر معمولاً از طریق Connection یا Adapter مناسب به شیلنگ متصل می‌شود. نوع دقیق Thread این مدل در اطلاعات مستقل فعلی تأیید نشده است. در نتیجه، خرید Adapter باید بعد از مشخص‌شدن رزوه انجام شود.

‏استفاده از تبدیل ناسازگار می‌تواند باعث آسیب Thread یا نشتی شود. قطر اسمی به‌تنهایی برای تأیید Connection کافی نیست.

‏اتصال به BS یا STORZ

‏اگر سیستم پروژه از BS یا STORZ استفاده کند، Adapter مناسب باید بین خروجی شیر و Coupling قرار گیرد. انتخاب تبدیل به نوع رزوه و سایز واقعی خروجی وابسته است. بنابراین، نمی‌توان بدون Datasheet سازگاری مستقیم را قطعی اعلام کرد.

‏در زمان سفارش بهتر است شیر و Adapter به‌صورت یک مجموعه بررسی شوند. این کار احتمال عدم تطابق در سایت را کاهش می‌دهد.

‏Handwheel و کنترل جریان

‏فلکه یا Handwheel برای باز و بسته‌کردن مسیر آب استفاده می‌شود. حرکت آن باید روان باشد و گیرکردن غیرعادی نداشته باشد. شیر آتش‌نشانی ممکن است مدت طولانی در حالت بسته باقی بماند، بنابراین تست دوره‌ای اهمیت زیادی دارد.

‏اگر فلکه سفت شده باشد، ضربه‌زدن مستقیم راهکار مناسبی نیست. ابتدا علت گیرکردن باید مشخص شود.

‏آب‌بندی شیر

‏در حالت بسته، شیر باید جریان آب را تا سطح قابل قبول طراحی قطع کند. کیفیت Seat و Seal نقش مهمی در این عملکرد دارند. با این حال، جنس دقیق واشر همین Variant در منبع فعلی مشخص نشده است.

‏بنابراین، نباید EPDM مدل قبلی را به ARYA Fire Box Valve 2 inch نسبت داد. فروشنده باید جنس Seal را برای همین محصول اعلام کند.

‏بررسی نشتی

‏نشتی در حالت بسته می‌تواند نشان‌دهندۀ فرسودگی Seal، آسیب Seat یا وجود آلودگی باشد. آزمایش عملکردی می‌تواند این مشکل را زودتر مشخص کند. همچنین، اتصال‌های رزوه‌ای باید از نظر خروج آب بررسی شوند.

‏نشتی مداوم نباید طبیعی تلقی شود. تجهیز نیاز به سرویس یا ارزیابی فنی خواهد داشت.

‏باز و بسته‌شدن منظم

‏شیرهایی که مدت زیادی بدون حرکت باقی می‌مانند ممکن است به مرور سفت شوند. باز و بسته‌کردن دوره‌ای در چهارچوب برنامۀ نگهداری می‌تواند وضعیت مکانیزم را مشخص کند. با این حال، این کار باید در شرایط کنترل‌شده انجام شود.

‏فشار شبکه هنگام تست باید مدیریت شود. برنامۀ سرویس ساختمان باید روش مناسب را تعیین کند.

‏استفاده در ساختمان‌های تجاری

‏ساختمان‌های اداری، تجاری و انبارها می‌توانند از جعبه آتش‌نشانی به‌عنوان بخشی از سیستم اطفا استفاده کنند. ARYA Fire Box Valve در صورت تطابق طراحی می‌تواند جریان آب این سیستم را کنترل کند.

‏سایز دو اینچ ممکن است برای بعضی طراحی‌ها مناسب باشد، اما انتخاب نهایی به محاسبات مهندسی وابسته است. نوع شیلنگ و دبی موردنیاز نیز باید بررسی شوند.

‏کاربرد صنعتی

‏کارخانه‌ها و تأسیسات صنعتی نیز ممکن است Fire Box یا نقاط برداشت آب اضطراری داشته باشند. بدنۀ برنجی برای بسیاری از سرویس‌های آب مناسب است. با این حال، محیط‌های شیمیایی یا بسیار خورنده ممکن است الزامات متریالی سخت‌گیرانه‌تری داشته باشند.

‏Specification کارفرما باید در اولویت باشد. اطلاعات عمومی بازار جای مدارک پروژه را نمی‌گیرند.

‏استفاده در محیط مرطوب

‏Brass در بسیاری از محیط‌های مرطوب مقاومت خوردگی مناسبی ارائه می‌دهد. با وجود این، کیفیت آب و مواد شیمیایی موجود در محیط می‌توانند رفتار متریال را تغییر دهند. بنابراین، مقاومت محیطی نباید بدون بررسی شرایط پروژه مطلق فرض شود.

‏بازرسی سطح بدنه می‌تواند علائم خوردگی یا رسوب را مشخص کند. نگهداری منظم عمر مفید تجهیز را افزایش می‌دهد.

‏ابعاد و فضای نصب

‏ابعاد اعلامی حدود 14 × 7.5 × 10 سانتی‌متر هستند. هنگام طراحی Fire Box باید علاوه بر بدنۀ شیر، فضای لازم برای Handwheel، Adapter و شیلنگ نیز در نظر گرفته شود. نصب فشرده می‌تواند استفاده اضطراری را دشوار کند.

‏در صورت حساس‌بودن فضای جعبه، Drawing نهایی بهتر است قبل از خرید دریافت شود.

‏بازرسی ARYA Fire Box Valve

‏پیش از استفاده باید بدنه، Handwheel، رزوه‌ها و محل‌های اتصال بررسی شوند. سپس، حرکت فلکه در شرایط ایمن ارزیابی می‌شود. هرگونه سفتی شدید، شکستگی یا نشتی غیرعادی نیاز به بررسی دارد.

‏تجهیز معیوب نباید به‌عنوان جزء آماده‌به‌کار سیستم باقی بماند. Fire Box باید در هر زمان قابلیت بهره‌برداری داشته باشد.

‏کنترل Handwheel

‏فلکه باید سالم و بدون شکستگی باشد. اتصال آن به Stem نیز نباید لقی شدید داشته باشد. حرکت یکنواخت نشان می‌دهد مکانیزم حداقل از نظر عملیاتی آزاد است.

‏نیروی بیش از حد می‌تواند به اجزای شیر آسیب بزند. سرویس فنی باید علت مقاومت غیرعادی را پیدا کند.

‏بررسی رزوه خروجی

‏Thread خروجی باید تمیز و فاقد له‌شدگی یا شکستگی باشد. Adapter یا شیلنگ روی همین قسمت متصل می‌شود و آسیب رزوه می‌تواند آب‌بندی را مختل کند.

‏اگر اتصال در ابتدای رزوه‌کردن گیر می‌کند، ادامۀ کار با فشار مناسب نیست. سایز و استاندارد Thread باید دوباره کنترل شوند.

‏کنترل بدنه

‏سطح Brass باید از نظر ترک و آسیب ناشی از ضربه بررسی شود. تغییر شکل بدنۀ شیر می‌تواند روی عملکرد اجزای داخلی نیز اثر بگذارد. همچنین، آثار خوردگی غیرعادی باید ثبت شوند.

‏رنگ طلایی بدنه نباید تنها معیار پذیرش باشد. مارکینگ و مشخصات محصول نیز اهمیت دارند.

‏نحوۀ استفاده

‏ابتدا شیلنگ یا Adapter سازگار به خروجی شیر متصل می‌شود. سپس، کاربر Handwheel را به‌صورت کنترل‌شده باز می‌کند تا جریان برقرار شود. بازشدن مرحله‌ای می‌تواند از تغییر ناگهانی جریان جلوگیری کند.

‏پس از پایان عملیات، شیر باید آرام بسته شود. فشار باقی‌مانده شیلنگ نیز طبق روش ایمن تخلیه خواهد شد.

‏بستن شیر بعد از عملیات

‏قطع جریان باید به‌صورت کنترل‌شده انجام شود. پس از آن، تجهیزات متصل از فشار خارج می‌شوند و امکان جمع‌آوری شیلنگ فراهم خواهد شد. این ترتیب فشار مکانیکی غیرضروری روی Coupling را کاهش می‌دهد.

‏Fire Box باید بعد از عملیات دوباره مرتب و آماده سرویس شود. شیر نیز بهتر است از نظر نشتی نهایی کنترل شود.

‏تمیزکاری

‏گردوغبار و رسوبات نباید برای مدت طولانی روی رزوه و مکانیزم باقی بمانند. تمیزکاری ساده می‌تواند شرایط بازرسی را بهتر کند. با این حال، شوینده‌های خورنده برای Brass یا Seal داخلی مناسب نیستند.

‏روش سازنده در صورت دسترسی باید اولویت داشته باشد. استفاده از حلال نامعلوم توصیه نمی‌شود.

‏شرایط نگهداری

‏شیر معمولاً به‌صورت ثابت در Fire Box نصب می‌شود، اما همچنان باید از ضربه و آلودگی محافظت شود. فضای اطراف Handwheel نباید با تجهیزات دیگر پر شود. همچنین، خروجی بهتر است در صورت عدم استفاده از آلودگی محافظت شود.

‏بازرسی دوره‌ای اهمیت زیادی دارد. آمادگی تجهیز باید پیش از وقوع حادثه مشخص شود.

‏کنترل خرید ARYA Fire Box Valve

‏هنگام سفارش ARYA Fire Box Valve باید برند ARYA، سایز 2 inch و متریال Brass در پیش‌فاکتور ثبت شوند. علاوه بر این، Test Pressure اعلامی 20 bar بهتر است با عنوان دقیق «فشار آزمون» ذکر شود. Working Pressure نباید تا زمان دریافت مدرک قطعی حدس زده شود.

‏نوع Thread، جنس Seal، Part Number و استانداردهای محصول نیز باید از تأمین‌کننده درخواست شوند. این موارد امکان تطبیق دقیق کالا را فراهم می‌کنند.

‏تفاوت فشار تست و فشار کاری

‏Test Pressure برای ارزیابی تجهیز در شرایط آزمون استفاده می‌شود. Working Pressure در مقابل، محدوده مجاز بهره‌برداری عادی را نشان می‌دهد. بنابراین، این دو مفهوم نباید در فروشگاه یا Tender جای یکدیگر نوشته شوند.

‏برای این مدل، مقدار 20 bar به‌عنوان فشار تست بازار تأیید شده است. فشار کاری همچنان نیازمند سند اختصاصی است.

‏کنترل Part Number

‏Part Number کارخانه برای همین Variant در منابع فعلی تأیید نشده است. بهتر است فروشنده کد دقیق محصول را در پیش‌فاکتور ذکر کند. وجود کد کارخانه احتمال اختلاط با سایزهای 1، 1.5 یا 2.5 اینچ را کاهش می‌دهد.

‏مارکینگ روی محصول نیز می‌تواند هنگام تحویل بررسی شود. عکس کالا قبل از ارسال در خریدهای پروژه‌ای مفید است.

‏اصالت و مارکینگ

‏برند ARYA و سایز کالا باید با سفارش هماهنگ باشند. هرگونه کد یا مشخصۀ درج‌شده روی بدنه نیز بهتر است ثبت شود. واحد QC می‌تواند تصویر مارکینگ را در پرونده خرید نگهداری کند.

‏مدارک فنی در صورت ارائه باید مربوط به همین سایز باشند. Certificate محصول دیگر برای تأیید این Variant کافی نیست.

‏RFQ و Tender

‏در RFQ بهتر است عبارت ARYA Brass Fire Box Valve 2 inch به‌صورت کامل نوشته شود. سپس Material، Working Pressure، Test Pressure، نوع Thread، Seal Material، Part Number، ابعاد و Test Certificate از تأمین‌کننده درخواست شوند.

‏Acceptance Criteria نیز می‌تواند شامل بررسی سایز، متریال، حرکت Handwheel و تست نشتی باشد. این روش احتمال مغایرت هنگام تحویل را کاهش می‌دهد.

‏تجهیزات مرتبط

‏برای مشاهده سایر شیرها و تجهیزات این گروه می‌توان بخش تجهیزات آتش‌نشانی در ISV Kala را بررسی کرد. Adapter، شیلنگ و Coupling نیز باید از نظر سایز، Thread و فشار با این شیر سازگار باشند.

‏در پروژه‌های طراحی و تأمین جامع نیز راهکارهای ایمن سازه وزین برای بررسی شبکه‌های آب‌رسانی و اطفای حریق قابل استفاده هستند.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA Fire Box Valve

‏عنوان کامل: ARYA Brass Fire Box Valve 2 inch

‏نوع محصول: شیر جعبه آتش‌نشانی

‏سایز اسمی: 2 اینچ

‏متریال بدنه: Brass / برنج

‏رنگ ظاهری: طلایی

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏کاربری اصلی: قطع و وصل آب در Fire Box و شبکه اطفای حریق

‏ابعاد اعلامی بازار: حدود 14 × 7.5 × 10 سانتی‌متر

‏Test Pressure: 20 bar طبق اطلاعات بازار

‏Working Pressure: نیازمند Datasheet یا Certificate همین مدل

‏نوع Connection: رزوه‌ای؛ استاندارد دقیق Thread باید تأیید شود

‏زاویۀ خروجی: در منبع بررسی‌شده برای این Variant تأیید نشده است

‏جنس Seal: نیازمند اطلاعات سازنده

‏مکانیزم داخلی: مشخصات دقیق باید از Datasheet دریافت شود

‏Part Number: کد کارخانه برای نسخۀ 2 اینچ دریافت شود

‏استاندارد محصول: مدرک اختصاصی همین Variant مطالبه شود

‏Weight: عدد قابل اتکای رسمی در اطلاعات فعلی موجود نیست

‏سایزهای خانوادۀ بازار: 1، 1.5، 2 و 2.5 اینچ گزارش شده‌اند

‏سازگاری Adapter: وابسته به سایز و استاندارد Thread

‏بازرسی پیش از استفاده: ضروری

‏وضعیت Handwheel: باید سالم و دارای حرکت روان باشد

‏سلامت Thread: رزوه خروجی نباید له‌شدگی یا شکستگی داشته باشد

‏شرایط بدنه: ترک، ضربه شدید و خوردگی غیرعادی قابل قبول نیست

‏کنترل نشتی: وضعیت آب‌بندی در حالت بسته بررسی شود

‏جمع‌بندی

‏ARYA Fire Box Valve یک شیر جعبه آتش‌نشانی از محصولات آریاکوپلینگ است که Variant موردنظر آن با سایز 2 اینچ و بدنۀ Brass در بازار ایران عرضه می‌شود. اطلاعات مستقل بازار، جنس برنجی، رنگ طلایی، ابعاد تقریبی 14 × 7.5 × 10 سانتی‌متر، تولید ایران و فشار آزمون 20 bar را برای شیر فلکه آتش‌نشانی آریا سایز 2 اینچ ذکر می‌کنند. این محصول برای کنترل جریان آب در Fire Box و خطوط آب‌رسانی اطفای حریق قابل بررسی است.

‏با این حال، Working Pressure، نوع دقیق رزوه، زاویۀ خروجی، جنس Seal، استاندارد محصول و Part Number کارخانه برای همین Variant هنوز از منبع رسمی مستقل تأیید نشده‌اند. بنابراین، پیش از سفارش ARYA Fire Box Valve برای پروژه بهتر است Datasheet، Drawing، Working Pressure، Test Certificate، Thread Specification و Part Number همان محصول در RFQ درخواست و هنگام تحویل کنترل شوند.
