ARYA BS Suction 4 | کوپلینگ مکش آلومینیومی 4 اینچ

معرفی ARYA BS Suction 4

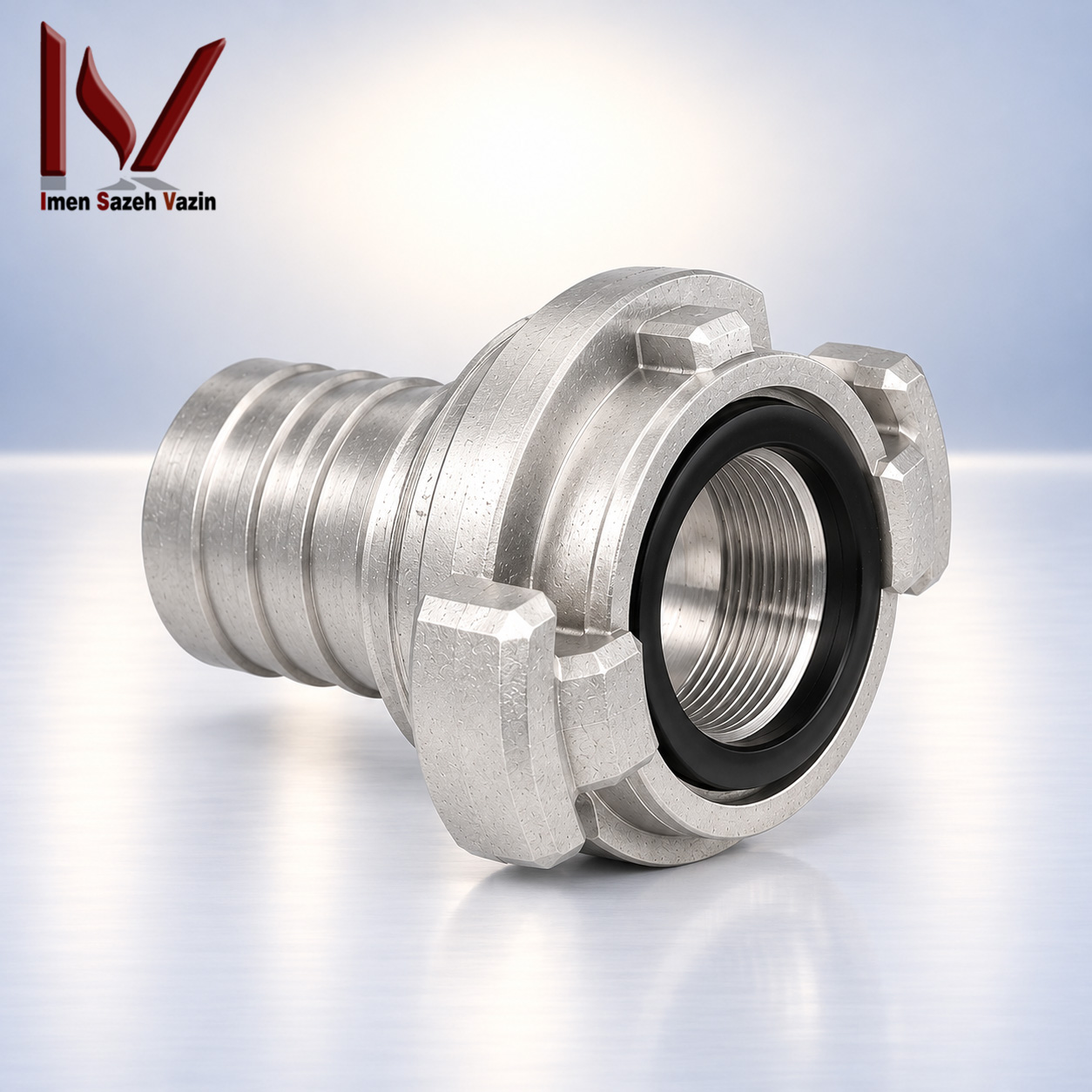

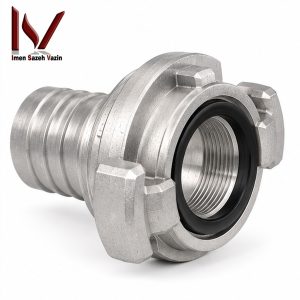

ARYA BS Suction 4 یک کوپلینگ مکش آتش‌نشانی از خانوادۀ اتصالات انگلیسی آریاکوپلینگ است که برای اتصال خطوط انتقال آب در بخش تحت مکش سیستم طراحی شده است. Variant موردنظر با سایز 4 اینچ و متریال Aluminium در بازار ایران عرضه می‌شود. علاوه بر این، طراحی اختصاصی Suction Coupling باعث می‌شود این محصول از کوپلینگ شیلنگ‌خور معمولی BS تفاوت عملکردی مهمی داشته باشد.

‏در خط مکش، پمپ آب را از منبع به سمت خود می‌کشد و اتصال باید علاوه بر استحکام مکانیکی، آب‌بندی مناسبی نیز ایجاد کند. به همین دلیل، آریاکوپلینگ برای این محصول از رزوه گرد و درشت، واشر مخصوص مکش و بازوهای کمکی باز و بست استفاده می‌کند.

‏کوپلینگ مکش چیست؟

‏کوپلینگ مکش یا Suction Coupling رابطی است که در قسمت ورودی و تحت مکش سیستم آب‌رسانی آتش‌نشانی قرار می‌گیرد. وظیفۀ اصلی آن ایجاد اتصال مطمئن میان شیلنگ مکش و تجهیزات مربوط است. در این بخش، ورود هوا به خط می‌تواند عملکرد پمپ را مختل کند و به همین علت کیفیت آب‌بندی اهمیت زیادی دارد.

‏برخلاف بسیاری از کوپلینگ‌های سریع شیلنگ‌خور، اتصال Suction این خانواده به‌صورت رزوه‌ای طراحی می‌شود. رزوه نیز به دلیل ابعاد بزرگ و نیاز عملیاتی، فرم گرد و درشت دارد.

‏کاربرد ARYA BS Suction 4

‏ARYA BS Suction 4 برای خطوطی کاربرد دارد که آب را از منبع به ورودی پمپ منتقل می‌کنند. حوضچه، مخزن، تانکر یا منبع طبیعی آب می‌تواند در چنین سیستم‌هایی نقش منبع را داشته باشد. انتخاب نهایی باید براساس قطر شیلنگ مکش، ظرفیت پمپ و مشخصات واقعی Interface انجام شود.

‏ایستگاه‌های آتش‌نشانی و مجموعه‌های صنعتی از مهم‌ترین محیط‌های قابل بررسی برای این محصول هستند. صنایع نفت، گاز، پتروشیمی و سایت‌های ساحلی نیز ممکن است به تجهیزات مکش مقاوم و قابل اعتماد نیاز داشته باشند.

‏سایز 4 اینچ

‏Variant این صفحه با سایز اسمی 4 اینچ معرفی شده است. بنابراین، واحد خرید باید عبارت 4 inch را دقیقاً در RFQ و پیش‌فاکتور ثبت کند. علاوه بر این، قطر واقعی Tail، ابعاد رزوه و طول کلی محصول باید از Drawing همان Variant استخراج شوند.

‏ذکر صرف «Suction Coupling» برای سفارش حرفه‌ای کافی نیست. سایز، جنس، نوع اتصال، فشار آزمون و استاندارد باید هم‌زمان مشخص شوند.

‏بدنۀ آلومینیومی

‏آریاکوپلینگ امکان تولید کوپلینگ مکش با آلیاژ آلومینیوم را اعلام می‌کند و Variant موردنظر نیز در Vendor List از نوع Aluminium است. وزن کمتر آلومینیوم نسبت به بسیاری از آلیاژهای پایه مس می‌تواند حمل و جابه‌جایی اتصال بزرگ 4 اینچی را ساده‌تر کند. این موضوع در خطوط مکش سیار اهمیت بیشتری پیدا می‌کند.

‏Grade دقیق آلومینیوم در صفحۀ رسمی محصول مشخص نشده است. در نتیجه، اگر پروژه Material Grade خاصی می‌خواهد، تأمین‌کننده باید Material Certificate همان محصول را ارائه دهد.

‏تفاوت کوپلینگ مکش با کوپلینگ BS شیلنگ‌خور

‏کوپلینگ مکش و کوپلینگ شیلنگ‌خور BS عملکرد یکسانی ندارند. مدل شیلنگ‌خور معمولی از مکانیزم Instantaneous Male/Female استفاده می‌کند، در حالی که Suction Coupling آریا ساختار رزوه‌ای دارد. بنابراین، این دو گروه نباید فقط به دلیل قرارگرفتن در خانوادۀ BS با یکدیگر اشتباه شوند.

‏شرایط کاری نیز تفاوت مهم دیگری ایجاد می‌کند. کوپلینگ مکش باید در بخش ورودی پمپ و شرایط تحت مکش آب‌بندی مناسبی ایجاد کند.

‏رزوه گرد و درشت

‏یکی از ویژگی‌های اصلی ARYA BS Suction 4 استفاده از رزوه گرد و درشت است. این فرم رزوه برای باز و بسته‌شدن راحت‌تر اتصالات بزرگ مناسب است. همچنین، طراحی درشت می‌تواند کار اپراتور را هنگام مونتاژ سریع‌تر کند.

‏رزوه باید پیش از اتصال از نظر آسیب، ضربه و آلودگی بررسی شود. تغییر شکل دندانه‌ها می‌تواند بستن صحیح کوپلینگ را مختل کند.

‏بازوهای باز و بست

‏آریاکوپلینگ روی هر دو بخش نری و مادگی Suction Coupling بازوهایی برای باز و بست در نظر گرفته است. این بازوها به کاربر اجازه می‌دهند گشتاور لازم را با کنترل بیشتری اعمال کند. در نتیجه، اتصال بزرگ و سنگین بدون نیاز به گرفتن مستقیم بدنه راحت‌تر می‌چرخد.

‏بازوها باید سالم و بدون تغییر شکل باقی بمانند. اعمال ضربه شدید به آن‌ها ممکن است بدنه یا مکانیزم اتصال را آسیب‌پذیر کند.

‏واشر مخصوص مکش

‏ARYA BS Suction 4 از واشر مخصوص کاربرد مکش استفاده می‌کند. آریاکوپلینگ جنس این Seal را لاستیک طبیعی اعلام کرده است. چنین واشری باید بتواند سطح تماس مناسبی ایجاد کند و از ورود هوا یا نشتی در محل اتصال جلوگیری کند.

‏سلامت Seal در خطوط مکش اهمیت ویژه‌ای دارد. ترک، پارگی، خشکی یا تغییر فرم می‌تواند عملکرد پمپ را تحت تأثیر قرار دهد.

‏چرا ورود هوا در خط مکش مهم است؟

‏عملکرد مناسب پمپ به ایجاد شرایط مکش پایدار وابسته است. ورود هوا از محل اتصالات می‌تواند پرایم سیستم را مختل کند و ظرفیت واقعی پمپ را کاهش دهد. به همین علت، اتصال مکانیکی محکم به‌تنهایی کافی نیست و Seal نیز باید سالم باشد.

‏بازرسی قبل از راه‌اندازی می‌تواند بسیاری از مشکلات ساده را شناسایی کند. اپراتور باید اتصال، واشر و شیلنگ را به‌صورت یک مجموعه بررسی کند.

‏تعبیۀ دنده در بخش شیلنگ‌خور

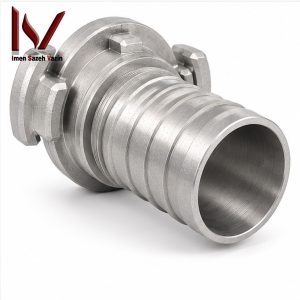

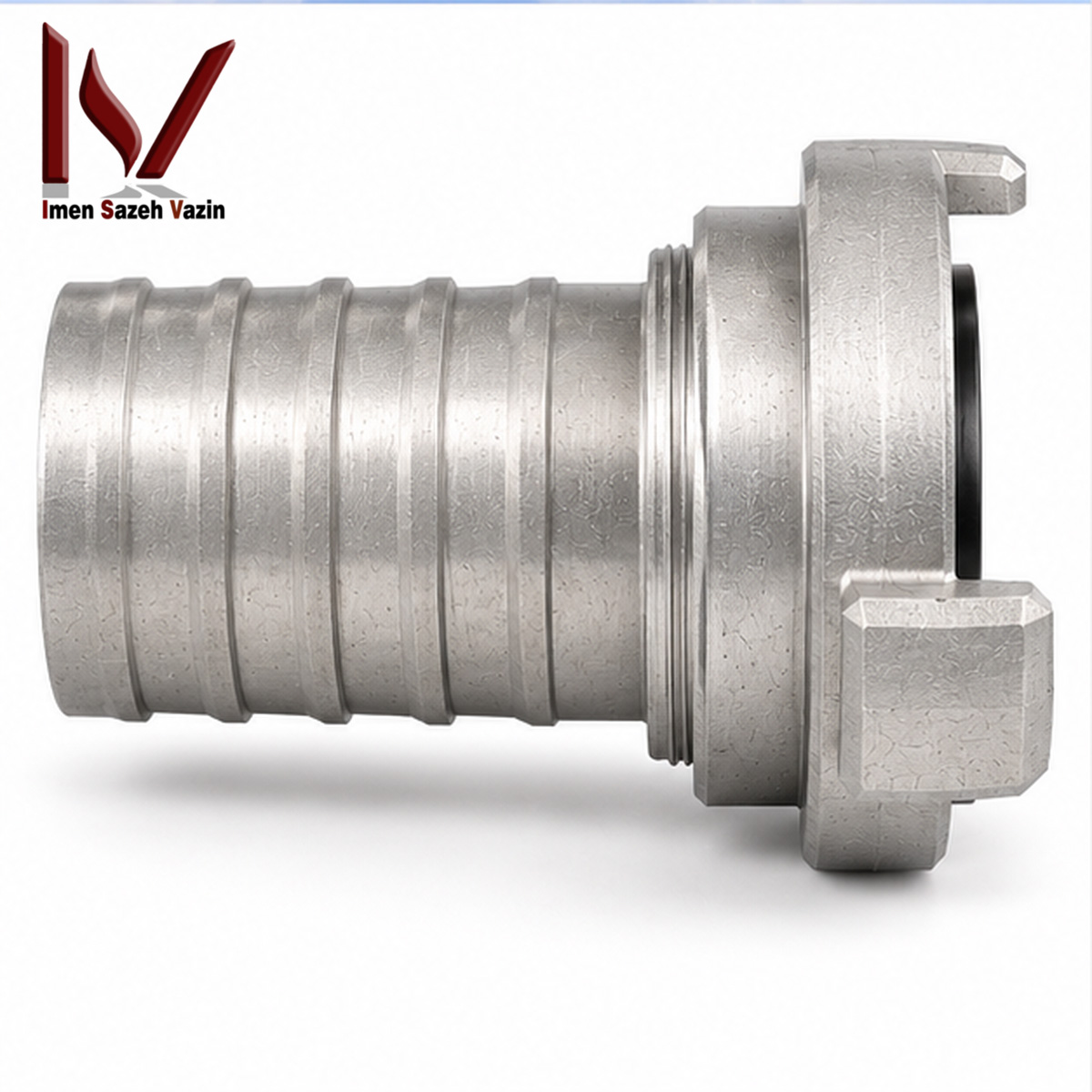

‏آریاکوپلینگ در قسمت شیلنگ‌خور Suction Coupling دنده‌هایی برای ایجاد اتصال مستحکم‌تر شیلنگ مکش در نظر گرفته است. این ساختار می‌تواند مقاومت مکانیکی اتصال شیلنگ به کوپلینگ را افزایش دهد. البته روش بست و مونتاژ همچنان اهمیت اساسی دارد.

‏شیلنگ مکش معمولاً ساختار تقویت‌شده‌ای دارد تا زیر فشار منفی جمع نشود. بنابراین، Tail و سیستم بست باید با ساختار واقعی شیلنگ هماهنگ باشند.

‏تحمل فشار هیدرواستاتیک تا 24 bar

‏صفحۀ رسمی آریاکوپلینگ برای کوپلینگ مکش تحمل فشار هیدرواستاتیک تا 24 bar را اعلام می‌کند. این عدد به آزمون هیدرواستاتیک مربوط است و نباید بدون مدرک تکمیلی به‌عنوان Working Pressure محصول نوشته شود. به همین دلیل، در Tender باید تعریف دقیق Pressure Rating از سازنده دریافت شود.

‏Test Certificate می‌تواند شرایط واقعی آزمون را مشخص کند. در پروژه‌های حساس، دریافت این مدرک قبل از تأیید فنی پیشنهاد می‌شود.

‏استاندارد BS 336

‏ARYA BS Suction 4 در خانواده‌ای قرار می‌گیرد که آریاکوپلینگ تولید آن را براساس الزامات BS 336 اعلام می‌کند. این موضوع برای پروژه‌هایی که سیستم اتصالات انگلیسی دارند اهمیت زیادی دارد. با وجود این، واحد فنی باید مدارک همان Variant را نیز بررسی کند.

‏Scope و Revision استاندارد باید با Specification پروژه تطابق داشته باشند. ذکر BS 336 در معرفی محصول جای بررسی Documentation واقعی را نمی‌گیرد.

‏ماشین‌کاری CNC

‏آریاکوپلینگ برای Suction Coupling به ماشین‌کاری CNC با تلرانس محدود و دقت بالا اشاره می‌کند. چنین فرآیندی در قطعات رزوه‌ای اهمیت زیادی دارد، زیرا هماهنگی ابعادی دو نیمه مستقیماً روی کیفیت اتصال اثر می‌گذارد. دقت مناسب همچنین می‌تواند باز و بسته‌شدن روان‌تر را ممکن کند.

‏بازرسی ظاهری همچنان ضروری است. آسیب بعد از تولید یا ضربه در حمل‌ونقل ممکن است هندسۀ رزوه را تغییر دهد.

‏مقاومت در برابر ضربه

‏اتصال مکش ممکن است در محیط عملیاتی با ضربه یا فشار مکانیکی روبه‌رو شود. سازنده برای این خانواده به استحکام بالا در برابر ضربه اشاره می‌کند. با این حال، هر اتصال آسیب‌دیده باید قبل از استفاده ارزیابی شود.

‏ترک، شکستگی یا تغییر شکل بازوها می‌تواند قابلیت اطمینان قطعه را کاهش دهد. استفاده از تجهیز معیوب در خط مکش مناسب نیست.

‏کاربرد با پمپ آتش‌نشانی

‏ARYA BS Suction 4 می‌تواند در ورودی پمپ‌هایی استفاده شود که اتصال و قطر آن‌ها با این Variant سازگار است. شیلنگ مکش از منبع آب به پمپ متصل می‌شود و کوپلینگ نقش رابط مکانیکی را ایفا می‌کند. همچنین، آب‌بندی مناسب برای عملکرد پایدار این مجموعه ضروری است.

‏ظرفیت پمپ باید با قطر شیلنگ و افت مکش هماهنگ باشد. انتخاب 4 اینچ به‌تنهایی ظرفیت واقعی سیستم را تعیین نمی‌کند.

‏استفاده با شیلنگ مکش

‏شیلنگ مکش با شیلنگ تخت خروجی تفاوت دارد و باید در برابر جمع‌شدن تحت خلأ مقاومت کند. بخش Tail کوپلینگ باید با قطر داخلی و ساختار شیلنگ تطابق داشته باشد. علاوه بر این، روش بست باید از جداشدن شیلنگ جلوگیری کند.

‏هرگونه لقی در محل اتصال نیاز به بررسی دارد. مونتاژ صحیح نقش مستقیمی در پایداری خط مکش دارد.

‏کاربرد در مخازن آب

‏پمپ آتش‌نشانی ممکن است آب را از مخزن زمینی، تانکر یا حوضچۀ ذخیره دریافت کند. در چنین شرایطی ARYA BS Suction 4 می‌تواند در صورت سازگاری با شیلنگ و پمپ در خط مکش قرار گیرد. کیفیت آب‌بندی باید قبل از راه‌اندازی کنترل شود.

‏ارتفاع مکش نیز بر عملکرد سیستم اثر دارد. مهندس پروژه باید محدودیت‌های پمپ را جداگانه بررسی کند.

‏کاربرد در صنایع نفت و پتروشیمی

‏محیط‌های نفتی و پتروشیمی از جمله کاربردهای اصلی اتصالات BS محسوب می‌شوند. سیستم‌های اضطراری این مجموعه‌ها ممکن است به خطوط مکش برای تأمین آب از مخازن یا منابع ذخیره نیاز داشته باشند. علاوه بر این، استحکام و قابلیت استفاده در شرایط سخت برای چنین پروژه‌هایی اهمیت دارد.

‏Specification کارفرما باید مبنای انتخاب نهایی باشد. مدارک فنی، Material Certificate و Test Certificate نیز ممکن است در Tender الزام شوند.

‏استفاده در محیط ساحلی

‏رطوبت و نمک می‌توانند شرایط خورنده‌ای ایجاد کنند. آلومینیوم وزن مناسبی دارد، اما نوع آلیاژ و شرایط محیطی باید در پروژه‌های ساحلی بررسی شوند. به همین علت، Material Grade و الزامات خوردگی نباید نادیده گرفته شوند.

‏شست‌وشوی آلودگی نمکی پس از عملیات می‌تواند به نگهداری بهتر کمک کند. بازرسی دوره‌ای نیز باید بخشی از برنامۀ سرویس باشد.

‏بازرسی ARYA BS Suction 4

‏پیش از استفاده از ARYA BS Suction 4 باید بدنه، رزوه‌ها، بازوهای باز و بست، Tail و Seal بررسی شوند. سپس، دو نیمۀ اتصال بدون فشار باز و بسته می‌شوند تا عملکرد روان رزوه ارزیابی شود. مشاهده گیرکردن یا لقی غیرعادی نیاز به بررسی بیشتر دارد.

‏وجود ترک یا تغییر شکل شدید می‌تواند دلیل خارج‌کردن تجهیز از سرویس باشد. تجهیزات مکش باید پیش از عملیات آمادگی کامل داشته باشند.

‏بررسی رزوه

‏رزوه گرد و درشت باید بدون ضربه و تغییر شکل محسوس باشد. ذرات شن یا گل نیز ممکن است حرکت دو بخش را دشوار کنند. بنابراین، سطح رزوه باید قبل از اتصال تمیز شود.

‏استفاده از نیروی غیرعادی برای بستن رزوه آسیب‌دیده مناسب نیست. ابتدا باید علت گیرکردن مشخص شود.

‏سلامت بازوهای اتصال

‏بازوهای موجود روی بخش Male و Female برای اعمال گشتاور طراحی شده‌اند. خم‌شدگی یا شکستگی می‌تواند استفاده صحیح را دشوار کند. علاوه بر این، آسیب در محل اتصال بازو به بدنه باید جدی گرفته شود.

‏اپراتور نباید از ابزار نامناسب برای واردکردن ضربه شدید استفاده کند. روش صحیح باز و بست باید مبنای کار قرار گیرد.

‏کنترل واشر مکش

‏Seal لاستیک طبیعی باید انعطاف مناسب خود را حفظ کند. خشک‌شدن، ترک یا پارگی می‌تواند باعث ورود هوا شود. در نتیجه، اپراتور باید این قسمت را قبل از راه‌اندازی به‌دقت بررسی کند.

‏واشر جایگزین باید مخصوص همان اتصال باشد. استفاده از Seal نامناسب ممکن است آب‌بندی را مختل کند.

‏نحوۀ اتصال

‏ابتدا دو بخش سازگار در امتداد صحیح قرار می‌گیرند. سپس، رزوه گرد و درشت با استفاده از بازوهای طراحی‌شده بسته می‌شود. اپراتور باید از نشستن صحیح Seal و بسته‌شدن مناسب اتصال مطمئن شود.

‏اگر رزوه به‌صورت طبیعی درگیر نمی‌شود، نباید اتصال را با فشار مجبور به بسته‌شدن کرد. Cross Thread یا آسیب مکانیکی باید بررسی شود.

‏جداسازی ایمن

‏قبل از بازکردن ARYA BS Suction 4 باید پمپ متوقف و سیستم در وضعیت ایمن قرار گیرد. سپس، فشار یا خلأ باقی‌مانده باید رفع شود. بعد از آن، اپراتور می‌تواند با استفاده از بازوهای اتصال رزوه را باز کند.

‏این ترتیب از حرکت ناگهانی تجهیزات جلوگیری می‌کند. همچنین، احتمال آسیب به رزوه کاهش می‌یابد.

‏تمیزکاری بعد از عملیات

‏شن، گل و رسوبات منبع آب ممکن است به رزوه یا Seal برسند. پاک‌کردن این مواد به حفظ عملکرد روان اتصال کمک می‌کند. افزون بر این، Tail و محل اتصال شیلنگ نیز باید بعد از عملیات بررسی شوند.

‏شوینده‌های تهاجمی می‌توانند به لاستیک طبیعی یا سطح فلزی آسیب بزنند. بنابراین، روش نگهداری مورد قبول سازنده باید در اولویت قرار گیرد.

‏شرایط نگهداری

‏محیط خشک و محافظت‌شده برای انبارکردن کوپلینگ مناسب‌تر است. بازوهای اتصال نباید زیر بار تجهیزات سنگین قرار گیرند. در نتیجه، Rack یا محل اختصاصی می‌تواند خطر آسیب مکانیکی را کاهش دهد.

‏رزوه‌ها نیز بهتر است از ورود گردوغبار و اجسام خارجی محافظت شوند. بازرسی دوره‌ای می‌تواند خرابی احتمالی را پیش از مأموریت مشخص کند.

‏کنترل خرید ARYA BS Suction 4

‏هنگام سفارش ARYA BS Suction 4 باید برند ARYA، نوع Suction Coupling، سایز 4 inch و متریال Aluminium در پیش‌فاکتور درج شوند. افزون بر این، BS 336 و Hydrostatic Pressure برابر 24 bar بهتر است در Specification ثبت شوند. ابعاد، Part Number و Working Pressure نیز باید از Datasheet همان Variant دریافت شوند.

‏عبارت عمومی «کوپلینگ مکش 4 اینچ» برای Tender حرفه‌ای کافی نیست. جزئیات فنی باید امکان تطبیق دقیق کالای تحویلی را فراهم کنند.

‏کنترل Material

‏در Variant این صفحه متریال Aluminium انتخاب شده است. با این حال، Grade دقیق آلومینیوم باید از سازنده دریافت شود. Material Certificate می‌تواند نوع واقعی آلیاژ را مشخص کند.

‏این موضوع در محیط‌های صنعتی و خورنده اهمیت بیشتری دارد. انتخاب Material نباید فقط براساس وزن یا قیمت انجام شود.

‏اصالت و مارکینگ

‏مارکینگ محصول باید با سفارش هماهنگ باشد. برند، سایز، Material و هر کد تولید موجود از موارد مهم بررسی هستند. واحد QC می‌تواند تصاویر مارکینگ را در پرونده تحویل ثبت کند.

‏Certificate یا COC نیز باید به کالای واقعی ارتباط داشته باشد. استفاده از مدرک سایز یا Material دیگر برای تأیید این Variant روش مناسبی نیست.

‏RFQ و Tender

‏RFQ حرفه‌ای بهتر است عبارت ARYA BS Suction 4، سایز 4 inch، متریال Aluminium و BS 336 را به‌طور واضح درج کند. سپس Hydrostatic Test، Part Number، ابعاد، Grade Material و Certificate به همان Specification اضافه شوند. به این ترتیب، تأمین‌کننده دقیقاً می‌داند چه Variantی باید ارائه دهد.

‏برای پروژه‌های حساس بهتر است Acceptance Criteria نیز از ابتدا مشخص شود. این موضوع فرآیند بازرسی هنگام تحویل را ساده‌تر می‌کند.

‏تجهیزات مرتبط

‏برای مشاهده سایر محصولات این گروه می‌توان بخش کوپلینگ آتش نشانی در ISV Kala را بررسی کرد. شیلنگ مکش، پمپ و اتصالات دو طرف نیز باید از نظر سایز، فشار و Interface با این محصول هماهنگ باشند.

‏در پروژه‌های طراحی و تأمین جامع نیز راهکارهای تجهیزات آتش‌نشانی ایمن سازه وزین قابل بررسی هستند.

‏مشخصات فنی

‏برند: ARYA / آریاکوپلینگ

‏نام محصول: ARYA BS Suction 4

‏عنوان کامل: ARYA BS Suction Coupling 4 inch Aluminium

‏نوع محصول: Fire Fighting Suction Coupling

‏سیستم اتصال: BS / انگلیسی

‏کاربرد: خطوط مکش آب آتش‌نشانی

‏سایز اسمی Variant: 4 اینچ

‏متریال این نسخه: Aluminium

‏کشور سازنده: ایران

‏تولیدکننده: آریاکوپلینگ

‏استاندارد اعلامی: BS 336

‏ساختار اتصال: رزوه‌ای

‏فرم رزوه: گرد و درشت

‏Pressure Hydrostatic: تا 24 bar

‏Working Pressure: باید از Datasheet همین Variant استخراج شود

‏واشر مکش: مخصوص Suction Coupling

‏جنس Seal: لاستیک طبیعی

‏بازوی باز و بست: روی هر دو بخش Male و Female

‏Hose Tail: دارای دنده برای مهار شیلنگ مکش

‏روش ساخت دقیق: ماشین‌کاری CNC با تلرانس محدود

‏مقاومت مکانیکی: مناسب شرایط ضربه و فشار سیال طبق مشخصات خانواده

‏Part Number: نیازمند تأیید برای Variant چهار اینچ آلومینیومی

‏ابعاد کلی: Drawing همان محصول باید دریافت شود

‏Grade آلومینیوم: Material Certificate مبنای تأیید باشد

‏وزن تجهیز: اطلاعات رسمی بررسی‌شده عدد مشخصی ارائه نمی‌کنند

‏سازگاری با شیلنگ مکش: مشروط به تطبیق قطر و Tail

‏تطبیق با پمپ: Interface ورودی پمپ باید کنترل شود

‏بازرسی قبل از استفاده: ضروری

‏وضعیت رزوه: باید سالم، تمیز و بدون تغییر شکل باشد

‏سلامت Seal: واشر نباید ترک، پارگی یا خشکی شدید داشته باشد

‏شرایط بازوها: هر دو Arm باید سالم و قابل استفاده باشند

‏مونتاژ شیلنگ: Tail، شیلنگ و سیستم بست باید با یکدیگر سازگار باشند

‏جمع‌بندی

‏ARYA BS Suction 4 یک کوپلینگ مکش آتش‌نشانی از خانوادۀ اتصالات انگلیسی آریاکوپلینگ است که در Variant موردنظر با سایز 4 اینچ و متریال Aluminium عرضه می‌شود. رزوه گرد و درشت، بازوهای باز و بست روی هر دو نیمه، واشر مخصوص مکش از لاستیک طبیعی، Tail دندانه‌دار و ماشین‌کاری CNC از ویژگی‌های مهم این خانواده هستند. همچنین، تولید براساس الزامات BS 336 و تحمل فشار هیدرواستاتیک تا 24 bar برای Suction Coupling آریا اعلام شده است.

‏این محصول برای اتصال شیلنگ مکش به تجهیزات آتش‌نشانی و انتقال آب در سمت ورودی پمپ طراحی شده است. با این حال، برای Variant دقیق ARYA BS Suction 4 هنوز Part Number، ابعاد کامل، Grade آلومینیوم و Working Pressure در صفحۀ رسمی محصول مشخص نشده‌اند. در نتیجه، پیش از سفارش پروژه‌ای باید Datasheet، Drawing، Material Certificate و Test Certificate همان مدل در RFQ و مدارک تحویل دریافت و کنترل شوند.
