اینداکتور فوم POK MIXY-EDUCTOR | تنظیم فوم 0 تا 6 درصد

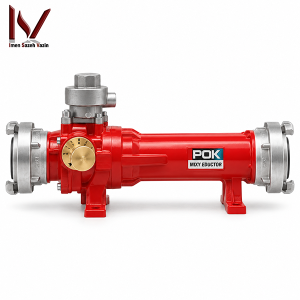

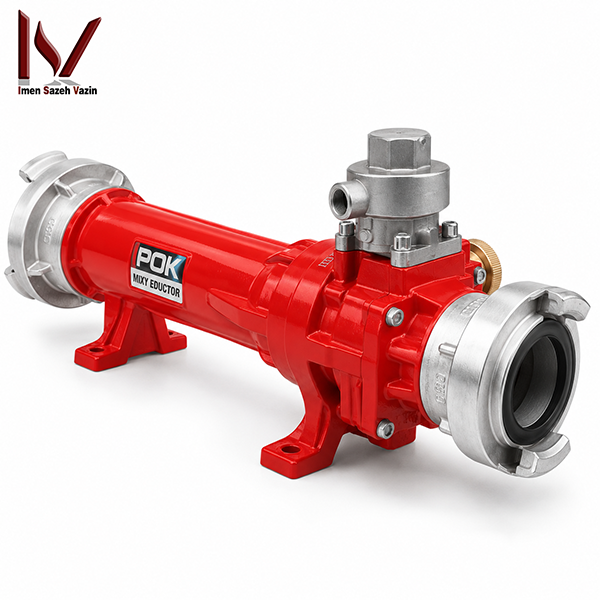

‏معرفی اینداکتور فوم POK MIXY-EDUCTOR

اینداکتور فوم POK در خانواده رسمی MIXY-EDUCTOR یک تجهیز Inline برای مکش و اختلاط Foam Concentrate با آب آتش‌نشانی است. POK این اینداکتور فوم POK را براساس Venturi Principle طراحی کرده است؛ یعنی جریان آب تحت فشار با عبور از مسیر داخلی ویژه، خلأ لازم برای مکش کنسانتره فوم را ایجاد می‌کند.

‏نسخه استاندارد آلومینیومی MIXY-EDUCTOR در Flowهای مختلفی از 200 تا 800 لیتر بر دقیقه عرضه می‌شود و نسبت مکش Foam Concentrate بسته به Ref می‌تواند از صفر تا 6 درصد تنظیم شود. همین قابلیت باعث می‌شود اپراتور نسبت فوم را براساس نوع Concentrate و نیاز سیستم تنظیم کند.

‏اینداکتور فوم POK علاوه بر Dosing Valve، یک Control Valve برای ثابت نگه‌داشتن میزان اختلاط هنگام تغییر فشار و یک Non-Return Clapper برای جلوگیری از برگشت آب به مخزن Foam Concentrate دارد.

‏POK برای این خانواده Pressure Class برابر PN16 و افت فشار حدود 35 درصد اعلام می‌کند. بنابراین افت فشار Inductor باید حتماً در طراحی هیدرولیکی خط فوم لحاظ شود.

‏مشخصات فعلی خانواده در کاتالوگ رسمی POK MIXY-EDUCTOR قابل بررسی است. همچنین وضعیت استاندارد مرتبط را می‌توان در EN 16712-1 در DIN Media مشاهده کرد.

‏اینداکتور فوم چیست؟

‏Foam Inductor یا Foam Eductor وسیله‌ای است که مقدار مشخصی Foam Concentrate را وارد جریان آب می‌کند.

‏هدف این فرآیند تولید Premix آب و کنسانتره با درصد مشخص است.

‏Premix سپس به Foam Nozzle یا Foam Generator می‌رسد و با ورود هوا، کف اطفایی تولید می‌شود.

‏بدون نسبت اختلاط صحیح، Foam Performance می‌تواند به‌طور قابل توجهی کاهش پیدا کند.

‏MIXY-EDUCTOR چگونه کار می‌کند؟

‏POK از Venturi Principle استفاده می‌کند.

‏آب تحت فشار از قسمت Converging داخلی عبور می‌کند و سرعت آن افزایش پیدا می‌کند.

‏در بخش بعدی افت فشار موضعی، Vacuum ایجاد می‌کند.

‏این Vacuum کنسانتره را از طریق Suction Hose وارد مسیر آب می‌کند.

‏در نهایت آب و Concentrate در نسبت تعیین‌شده با هم ترکیب می‌شوند.

‏تفاوت Eductor و Pump چیست؟

‏MIXY-EDUCTOR پمپ مستقل Foam Concentrate نیست.

‏انرژی مکش خود را از جریان آب تحت فشار می‌گیرد.

‏بنابراین برای عملکرد صحیح به Pressure و Flow مشخص نیاز دارد.

‏اگر شرایط هیدرولیکی با Rating تجهیز تطبیق نداشته باشند، درصد اختلاط نیز می‌تواند از مقدار موردنظر خارج شود.

‏دبی 200 لیتر بر دقیقه

‏POK چند Ref مختلف برای MIXY-EDUCTOR با Flow برابر 200 L/min دارد.

‏نسخه‌های BSP، Storz، DSP و BS336 در کاتالوگ دیده می‌شوند.

‏برای مثال Ref 16160 ورودی و خروجی 2″ Male BSP دارد.

‏Ref 16272 با Storz C/52 عرضه می‌شود؛ Ref 18426 نیز DSP DN40 دارد.

‏Ref 16160

‏این Ref یکی از نسخه‌های استاندارد 200 L/min است.

‏ورودی: 2″ Male BSP.

‏خروجی: 2″ Male BSP.

‏Suction Adjustment: 0 / 1 / 2 / 3 / 4 / 5 / 6%.

‏Working Pressure: 10 bar.

‏وزن: حدود 2.5 kg.

‏ابعاد: حدود 309 × 171 × 184 mm.

‏Ref 40924

‏Ref 40924 یک نسخه جدیدتر 200 L/min است.

‏ورودی و خروجی هر دو 2″ Male BSP هستند.

‏محدوده تنظیم آن گسترده‌تر است:

‏0%.

‏0.1%.

‏0.25%.

‏0.5%.

‏1%.

‏2%.

‏3%.

‏4%.

‏5%.

‏6%.

‏POK برای این Ref وجود Drain/Purge Button و Compliance با EN 16712-1 را صریحاً اعلام می‌کند.

‏دبی 400 لیتر بر دقیقه

‏400 L/min یکی از Flowهای اصلی خانواده است.

‏این ظرفیت برای بسیاری از Foam Handlineها و Mobile Foam Units کاربرد دارد.

‏POK نسخه‌های BSP، Storz و DSP مختلفی برای این Flow ارائه می‌کند.

‏Ref 16215

‏Ref 16215 با Flow برابر 400 L/min عرضه می‌شود.

‏ورودی: 2″ Male BSP.

‏خروجی: 2″ Male BSP.

‏Dosing Range: 0 تا 6 درصد.

‏Working Pressure: 10 bar.

‏وزن: حدود 2.5 kg.

‏Ref 31443

‏Ref 31443 یک مدل جدیدتر 400 L/min با Dosing Range گسترده است.

‏این مدل امکان تنظیم 0، 0.1، 0.25، 0.5، 1، 2، 3، 4، 5 و 6 درصد را فراهم می‌کند.

‏POK برای این Ref نیز Drain Button و Compliance با EN 16712-1 اعلام کرده است.

‏این ویژگی باعث می‌شود Ref 31443 برای Foam Concentrateهایی با نسبت‌های پایین‌تر نیز قابل بررسی باشد.

‏نسخه Storz C/52

‏Ref 16172 Flow برابر 400 L/min دارد.

‏ورودی و خروجی هر دو Storz C/52 هستند.

‏این مدل برای سیستم‌هایی که استاندارد Connection آن‌ها Storz C/52 است، نیاز به Adapter اضافی را کاهش می‌دهد.

‏نسخه Storz B/75

‏Ref 16173 با Storz B/75 در ورودی و خروجی عرضه می‌شود.

‏Flow آن 400 L/min است.

‏وزن رسمی حدود 4.9 kg ثبت شده است.

‏این Weight از نسخه BSP بیشتر است؛ بنابراین Weight نباید بین Refها جابه‌جا شود.

‏نسخه DSP DN40

‏Ref 18747 ورودی و خروجی DSP DN40 دارد.

‏Flow برابر 400 L/min است.

‏وزن رسمی حدود 3 kg است.

‏این Variant برای شبکه‌های مبتنی بر DSP مناسب‌تر است.

‏نسخه DSP DN65

‏Ref 18410 نیز 400 L/min است.

‏ورودی و خروجی آن DSP DN65 هستند.

‏وزن حدود 3.2 kg گزارش می‌شود.

‏دبی 800 لیتر بر دقیقه

‏POK مدل‌های بزرگ‌تر MIXY-EDUCTOR را با Flow برابر 800 L/min ارائه می‌کند.

‏این Variantها برای Foam Lines با Water Demand بالاتر مناسب هستند.

‏اتصالات بزرگ‌تر مانند 2.5″ BSP، Storz B/75 یا DSP DN65 در این گروه دیده می‌شوند.

‏Ref 16174

‏Ref 16174 Flow برابر 800 L/min دارد.

‏ورودی و خروجی: 2.5″ Male BSP.

‏Suction Range: 0 تا 6%.

‏Working Pressure: 10 bar.

‏وزن: حدود 4.7 kg.

‏Ref 16176

‏این مدل با Storz B/75 عرضه می‌شود.

‏Flow: 800 L/min.

‏وزن رسمی: حدود 5.5 kg.

‏ابعاد حدود 529 × 197 × 217 mm هستند.

‏Ref 18748

‏Ref 18748 دارای DSP DN65 در ورودی و خروجی است.

‏Flow برابر 800 L/min دارد.

‏وزن رسمی حدود 5.8 kg است.

‏ابعاد حدود 535 × 197 × 225 mm هستند.

‏تنظیم درصد فوم

‏یکی از مهم‌ترین قابلیت‌های اینداکتور فوم POK تنظیم Foam Concentrate Percentage است.

‏در نسخه‌های استاندارد متریک، Selector معمولاً Positionهای 0، 1، 2، 3، 4، 5 و 6 درصد دارد.

‏اپراتور باید درصد را با توصیه سازنده Foam Concentrate هماهنگ کند.

‏برای مثال فومی که برای 3% طراحی شده است نباید بدون بررسی با Setting دیگری استفاده شود.

‏درصدهای پایین‌تر 0.1 و 0.5 درصد

‏POK برای بعضی مدل‌های 200 و 400 L/min امکان Dosing پایین‌تر را نیز ارائه می‌کند.

‏این موضوع برای Foam Concentrateهای جدید با Application Rate پایین‌تر اهمیت پیدا می‌کند.

‏Refهای جدید 40924 و 31443 حتی Position برابر 0.25% نیز دارند.

‏بنابراین Ref دقیق باید با Foam Agent واقعی پروژه تطبیق داده شود.

‏Control Valve چه کاری انجام می‌دهد؟

‏یکی از مشکلات Eductorهای ساده این است که تغییر Pressure می‌تواند Suction Rate را تغییر دهد.

‏POK روی MIXY-EDUCTOR یک Control Valve نصب می‌کند.

‏این Valve به حفظ نرخ اختلاط ثابت‌تر هنگام تغییر فشار کمک می‌کند.

‏وجود Control Valve یکی از ویژگی‌های مهم خانواده MIXY محسوب می‌شود.

‏Non-Return Valve

‏POK از Non-Return Clapper Ball در مسیر مکش استفاده می‌کند.

‏هدف آن جلوگیری از برگشت Water Flow به Foam Concentrate Tank است.

‏این ویژگی از آلودگی مخزن Concentrate با آب جلوگیری می‌کند و عملکرد سیستم را ایمن‌تر می‌سازد.

‏Suction Rod

‏MIXY-EDUCTOR همراه Suction Rod عرضه می‌شود.

‏Suction Rod داخل ظرف یا مخزن Foam Concentrate قرار می‌گیرد.

‏اتصال Suction Hose باید کاملاً آب‌بندی باشد؛ زیرا ورود هوا می‌تواند مکش Concentrate را کاهش دهد.

‏افت فشار 35 درصدی

‏یکی از مهم‌ترین مشخصات اینداکتور فوم POK افت فشار حدود 35% است.

‏این افت فشار نتیجه عملکرد Venturi است و یک عیب تصادفی نیست.

‏برای ایجاد Vacuum باید بخشی از Pressure Energy آب مصرف شود.

‏بنابراین Pump Discharge Pressure باید این افت را جبران کند.

‏مثال ساده افت فشار

‏اگر Pressure ورودی Eductor مناسب نباشد، Outlet Pressure ممکن است برای Foam Nozzle کافی نباشد.

‏به همین دلیل نمی‌توان فقط Flow Rating نازل را بررسی کرد.

‏Pressure Loss خود Eductor، Friction Loss Hose و Elevation نیز باید در محاسبات لحاظ شوند.

‏Working Pressure برابر 10 bar

‏در جدول MIXY-EDUCTOR متریک، POK Flowهای 200، 400 و 800 L/min را با Working Pressure برابر 10 bar ثبت می‌کند.

‏این مقدار با PN16 تفاوت دارد.

‏10 bar شرایط کاری Rating جدول است.

‏PN16 Pressure Class نامی تجهیز است.

‏تفاوت 10 bar و PN16

‏این دو عدد نباید جایگزین هم شوند.

‏PN16 به ظرفیت Pressure Class ساختاری محصول مربوط است.

‏در مقابل، 10 bar Pressure مرتبط با Performance Flow و Suction در جدول Refهای متریک است.

‏برای طراحی سیستم، هر دو مفهوم باید به‌درستی در نظر گرفته شوند.

‏استاندارد EN 16712-1

‏استاندارد EN 16712-1 به Portable Foam Equipment و Inductorهای PN16 مربوط می‌شود.

‏این استاندارد عملکرد تجهیزاتی را پوشش می‌دهد که Foam Concentrate را براساس Venturi Principle وارد جریان آب می‌کنند.

‏نسخه منتشرشده EN 16712-1:2015 همچنان Current است.

‏POK برای Refهای جدید 40924 و 31443 Compliance با این استاندارد را در کاتالوگ جاری صریحاً اعلام می‌کند.

‏آیا همه MIXY-EDUCTORها EN 16712-1 هستند؟

‏نباید بدون مدرک چنین ادعایی کرد.

‏کاتالوگ فعلی Compliance را به‌صورت مشخص برای New Models دارای Drain Button نشان می‌دهد.

‏بنابراین بهتر است EN 16712-1 روی صفحه عمومی خانواده توضیح داده شود، اما در جدول خرید فقط برای Ref تأییدشده به‌صورت قطعی درج شود.

‏Drain / Purge Button

‏Refهای جدید 40924 و 31443 دارای Drain Button هستند.

‏این قابلیت به تخلیه یا Purge تجهیز کمک می‌کند.

‏وجود Drain Button به تمام Refهای قدیمی MIXY-EDUCTOR تعمیم داده نشود.

‏اتصال BSP

‏POK چند مدل MIXY را با BSP Thread تولید می‌کند.

‏نسخه‌های 200 و 400 L/min عمدتاً از 2″ Male BSP استفاده می‌کنند.

‏نسخه 800 L/min با 2.5″ Male BSP عرضه می‌شود.

‏Thread باید با تجهیزات پروژه تطبیق داده شود.

‏اتصال Storz

‏Storz C/52 و B/75 در خانواده MIXY وجود دارند.

‏برای مثال مدل 200 L/min با C/52 و مدل‌های 400 و 800 L/min با چند Storz مختلف عرضه می‌شوند.

‏انتخاب Coupling باید با Hose و Foam Nozzle سیستم هماهنگ شود.

‏اتصال DSP

‏POK نسخه‌های DSP DN40 و DSP DN65 نیز دارد.

‏این Variantها برای سیستم‌هایی که از استاندارد فرانسوی DSP استفاده می‌کنند کاربرد دارند.

‏Diameter باید علاوه بر Connection Type با Flow نیز هماهنگ باشد.

‏نسخه NST-NH

‏POK Configurationهای NST-NH برای بازار آمریکای شمالی نیز عرضه می‌کند.

‏Flow آن‌ها برحسب GPM و Pressure برحسب PSI درج می‌شود.

‏بعضی مدل‌ها Flowهایی مانند 60، 95، 125، 150، 200 یا 250 GPM دارند.

‏این اعداد نباید با L/min مدل‌های متریک ترکیب شوند.

‏نسخه برنزی MIXY-EDUCTOR

‏POK خانواده MIXY را با Body برنزی نیز تولید می‌کند.

‏نسخه برنزی برای محیط‌های سخت‌تر و به‌خصوص کاربردهای دریایی قابل بررسی است.

‏وزن آن از مدل آلومینیومی بیشتر است.

‏برای مثال Ref برنزی 200 L/min BSP حدود 6 kg وزن دارد، درحالی‌که نسخه آلومینیومی مشابه حدود 2.5 kg است.

‏آیا نسخه برنزی و آلومینیومی یک محصول هستند؟

‏از نظر Principle و خانواده MIXY مشترک هستند، اما Variant Material متفاوت است.

‏بنابراین Material، Weight و بعضی Refها جدا هستند.

‏اگر فروشنده نسخه Bronze ارائه می‌کند، بهتر است Material به‌عنوان Variant اصلی در RFQ ثبت شود.

‏تفاوت MIXY با Around-the-Pump

‏Around-the-Pump Eductor ساختار و کاربرد دیگری دارد.

‏در این سیستم بخشی از آب خروجی Pump از Eductor عبور می‌کند و Premix دوباره به Suction Side پمپ بازمی‌گردد.

‏این روش می‌تواند Pressure Loss در Pump Outlet اصلی را کاهش دهد.

‏بنابراین Around-the-Pump نباید با Inline MIXY-EDUCTOR یکسان در نظر گرفته شود.

‏تفاوت MIXY با High-Pressure Eductor

‏POK یک خانواده PN40 نیز دارد.

‏High-Pressure Eductorهای آن با Pressure حدود 40 bar و Flowهای 75 یا 150 L/min کار می‌کنند.

‏این Specification کاملاً با MIXY PN16 متفاوت است.

‏هیچ عددی از مدل PN40 نباید روی صفحه MIXY منتقل شود.

‏تفاوت MIXY با Stainless-Steel Proportioner

‏POK Proportionerهای Stainless Steel برای Fixed Installation و کاربردهایی مانند Petrochemical یا Marine نیز تولید می‌کند.

‏Flow آن‌ها می‌تواند از چندصد تا چند هزار لیتر بر دقیقه برسد.

‏این تجهیزات Flanged و Heavy-Duty هستند و با MIXY پرتابل تفاوت دارند.

‏High-Volume Eductor

‏POK High-Volume Eductor تمام‌استیل نیز تولید می‌کند.

‏این تجهیزات برای Tank Systems و Flowهای بسیار بالا ساخته شده‌اند.

‏Pressure Loss آن‌ها می‌تواند بسیار کمتر از MIXY باشد.

‏بنابراین عدد 2 تا 5 درصد افت فشار High-Volume به MIXY تعلق ندارد؛ MIXY حدود 35 درصد افت دارد.

‏انتخاب Flow مناسب

‏Flow Rating Eductor باید با Foam Nozzle هماهنگ باشد.

‏اگر Eductor 400 L/min استفاده می‌شود، Downstream Device نیز باید با Flow موردنظر سازگار باشد.

‏عدم Match میان Eductor و Foam Nozzle می‌تواند Suction Ratio و Performance فوم را مختل کند.

‏انتخاب Foam Percentage

‏درصد Dosing باید مطابق Datasheet Foam Concentrate تعیین شود.

‏بعضی Foams برای 1%، بعضی 3% و بعضی 6% طراحی شده‌اند.

‏در نسل جدید Concentrateها ممکن است درصدهایی مانند 0.1 یا 0.5 درصد نیز استفاده شوند.

‏Selector نباید صرفاً بر اساس عادت اپراتور تنظیم شود.

‏تأثیر Back Pressure

‏Eductor برای مکش صحیح نیازمند شرایط هیدرولیکی مناسب در Downstream است.

‏افزایش بیش از حد Back Pressure می‌تواند Vacuum و Suction Performance را کاهش دهد.

‏طول Hose بعد از Eductor، ارتفاع و نوع Nozzle روی این شرایط اثر می‌گذارند.

‏بنابراین موقعیت Inductor در خط اهمیت دارد.

‏محل نصب اینداکتور فوم POK

‏MIXY-EDUCTOR معمولاً در مسیر آب و پیش از Foam Nozzle نصب می‌شود.

‏Suction Rod در Foam Concentrate Tank یا Container قرار می‌گیرد.

‏Downstream Line باید تا حد امکان با Recommendation سیستم هماهنگ باشد.

‏استفاده از Hose بسیار بلند بعد از Inductor باید با Hydraulic Performance بررسی شود.

‏کاربرد در آتش مایعات قابل اشتعال

‏Foam Systems معمولاً در حریق‌های Class B و سطوح مایعات قابل اشتعال کاربرد دارند.

‏Premix تولیدشده توسط Eductor در Foam Nozzle هوادهی می‌شود و Foam Blanket تشکیل می‌دهد.

‏نوع Foam Concentrate باید با Fuel و Application هماهنگ باشد.

‏کاربرد صنعتی

‏اینداکتور فوم POK می‌تواند در سایت‌های صنعتی، انبارها، پالایشگاه‌ها، پتروشیمی و واحدهای آتش‌نشانی کاربرد داشته باشد.

‏اما انتخاب Flow و Concentration باید براساس Fire Risk و Foam System Design انجام شود.

‏صرف وجود Eductor برای تضمین عملکرد Foam System کافی نیست.

‏کنترل خرید اینداکتور فوم POK

‏نام سازنده باید POK باشد.

‏خانواده محصول باید دقیقاً مشخص شود.

‏اگر هدف این صفحه است، عبارت MIXY-EDUCTOR روی RFQ درج شود.

‏Ref رسمی POK ثبت شود.

‏Flow Rate مشخص شود.

‏200، 400 یا 800 L/min بودن مدل کنترل شود.

‏نوع Inlet مشخص شود.

‏نوع Outlet مشخص شود.

‏Dosing Range کنترل شود.

‏Working Pressure همان Ref بررسی شود.

‏PN16 روی مدل استاندارد کنترل شود.

‏Pressure Loss حدود 35% در طراحی لحاظ شود.

‏وجود Control Valve بررسی شود.

‏Non-Return Clapper بررسی شود.

‏Suction Rod همراه محصول تحویل شود.

‏اگر EN 16712-1 الزام است، Ref تأییدشده و Certificate/Declaration مربوط کنترل شود.

‏اگر Drain Button لازم است، Ref جدید مربوط سفارش داده شود.

‏Material آلومینیوم یا Bronze به‌صورت صریح مشخص شود.

‏بازرسی قبل از استفاده از اینداکتور فوم POK

‏Body از نظر ضربه و ترک بررسی شود.

‏Coupling یا Thread ورودی و خروجی سالم باشند.

‏Dosing Valve باید آزادانه بین Positionها حرکت کند.

‏Suction Hose نباید ترک یا نشتی هوا داشته باشد.

‏Non-Return Valve باید عملکرد مناسب داشته باشد.

‏کنترل Suction Hose

‏نشتی کوچک هوا در Suction Line می‌تواند مکش Foam Concentrate را کاهش دهد.

‏شلنگ مکش، Connection و Rod قبل از عملیات بررسی شوند.

‏Suction Rod باید کاملاً داخل Concentrate قرار بگیرد.

‏گرفتگی Rod یا Filter احتمالی نیز باید کنترل شود.

‏کنترل Dosing Valve

‏Selector باید روی Percentage مناسب Foam Concentrate تنظیم شود.

‏علامت‌گذاری Dosing باید خوانا باشد.

‏Valve نباید میان دو Position نامشخص باقی بماند.

‏در Refهای Multi-Percentage، اپراتور باید Setting را پیش از شروع عملیات دوباره تأیید کند.

‏کنترل هنگام عملیات

‏Water Supply ابتدا پایدار شود.

‏سپس Foam Suction بررسی شود.

‏مصرف Concentrate باید با Flow و Percentage تنظیم‌شده هم‌خوانی داشته باشد.

‏اگر مکش اتفاق نمی‌افتد، Pressure، Back Pressure، Suction Hose و Dosing Valve بررسی شوند.

‏مشکل مکش فوم

‏یکی از دلایل رایج عدم مکش، فشار نامناسب است.

‏Back Pressure بیش از حد نیز می‌تواند Venturi را مختل کند.

‏ورود هوا از Suction Hose یا خالی‌شدن Foam Container نیز از عوامل دیگر هستند.

‏گرفتگی مسیر داخلی نباید نادیده گرفته شود.

‏تمیزکاری بعد از استفاده

‏پس از عملیات، باقی‌ماندن Foam Concentrate داخل تجهیز مناسب نیست.

‏سیستم باید طبق دستورالعمل سازنده با آب تمیز Flush شود.

‏Suction Line نیز شسته شود.

‏Dosing Valve و Non-Return Valve باید پس از شست‌وشو بررسی شوند.

‏چرا Flush اهمیت دارد؟

‏بعضی Foam Concentrateها پس از خشک‌شدن رسوب یا چسبندگی ایجاد می‌کنند.

‏این رسوب می‌تواند Orifice یا Valve را مختل کند.

‏شست‌وشوی مناسب عملکرد دقیق Dosing را حفظ می‌کند.

‏در Refهای دارای Drain Button، تخلیه بعد از شست‌وشو ساده‌تر می‌شود.

‏انبارش

‏پس از تمیزکاری، تجهیز در شرایط خشک و مناسب نگهداری شود.

‏Suction Hose بدون خم تیز یا فشار مکانیکی انبار شود.

‏Thread و Couplingها از آلودگی محافظت شوند.

‏Dosing Marking باید خوانا باقی بماند.

‏چه زمانی Eductor از سرویس خارج شود؟

‏ترک بدنه یا آسیب جدی نیازمند بررسی تخصصی است.

‏Dosing Valve معیوب می‌تواند Ratio اختلاط را نادرست کند.

‏Non-Return Valve خراب خطر برگشت آب به Tank را ایجاد می‌کند.

‏Suction Hose سوراخ یا دارای Air Leak باید تعویض شود.

‏Coupling یا Thread آسیب‌دیده نیز پیش از استفاده تعمیر شود.

‏محدودیت‌های ایمنی

‏عنوان POK Foam Inductor به‌تنهایی Ref دقیقی را مشخص نمی‌کند.

‏این صفحه بر خانواده MIXY-EDUCTOR تمرکز دارد.

‏POK خانواده‌های Eductor دیگری نیز دارد که مشخصات متفاوتی دارند.

‏Flow، Connection و Dosing Range باید با Ref کنترل شوند.

‏Pressure Loss MIXY حدود 35% است.

‏10 bar Working Pressure جدول با PN16 تفاوت دارد.

‏EN 16712-1 را فقط به Refهای تأییدشده تعمیم دهید.

‏Foam Percentage باید با Concentrate واقعی هماهنگ باشد.

‏Flow Eductor و Foam Nozzle باید Match شوند.

‏Back Pressure بالا می‌تواند مکش را مختل کند.

‏مشخصات فنی اینداکتور فوم POK

‏برند: POK

‏سازنده: POK SAS

‏کشور برند: فرانسه

‏نام خانواده پیشنهادی: MIXY-EDUCTOR

‏نوع محصول: Inline Foam Eductor / Foam Proportioner

‏اصل عملکرد: Venturi Principle

‏Material نسخه استاندارد: Aluminium Alloy

‏Surface Treatment: Polyester Coating

‏Body Type: Molded

‏Pressure Class: PN16

‏Working Pressure نسخه‌های متریک اصلی: 10 bar

‏Pressure Loss: حدود 35%

‏Flow Range استاندارد: 200 / 400 / 800 L/min

‏Dosing Valve: دارد

‏Control Valve: دارد

‏Non-Return Clapper: دارد

‏Suction Rod: همراه محصول

‏Suction Percentage رایج: 0 تا 6%

‏Low-Dose Options: بسته به Ref شامل 0.1، 0.25 و 0.5%

‏Ref 16160: 200 L/min، 2″ BSP، حدود 2.5 kg

‏نسخه‌های NST-NH: موجود؛ Flow و Pressure براساس Ref کنترل شود

‏نسخه Bronze MIXY-EDUCTOR: موجود و Variant جداگانه

‏Around-the-Pump Eductor: خانواده مستقل

‏High-Pressure Eductor PN40: خانواده مستقل

‏Stainless-Steel Proportioner: خانواده مستقل

‏High-Volume Eductor: خانواده مستقل

‏استاندارد مرتبط: EN 16712-1:2015

‏وضعیت استاندارد: Current

‏Compliance صریح EN 16712-1 در MIXY: برای Refهای جدید مشخص‌شده توسط POK کنترل شود

‏Grade: A در صورت تأیید MIXY-EDUCTOR؛ B برای عنوان عمومی بدون Ref

‏جمع‌بندی اینداکتور فوم POK

‏اینداکتور فوم POK در خانواده MIXY-EDUCTOR یک Foam Proportioner پرتابل با عملکرد Venturi است که POK آن را با Flowهای 200، 400 و 800 لیتر بر دقیقه، Pressure Class برابر PN16 و Dosing قابل تنظیم تولید می‌کند. Control Valve، Non-Return Clapper و Suction Rod از ویژگی‌های اصلی این خانواده هستند.

‏یکی از نکات مهم اینداکتور فوم POK افت فشار حدود 35 درصدی آن است؛ بنابراین Pressure Supply و تجهیزات Downstream باید با این افت هماهنگ شوند. همچنین Flow Eductor، Foam Nozzle و درصد موردنیاز Foam Concentrate باید با یکدیگر Match باشند.

‏پیش از خرید اینداکتور فوم POK باید مشخص شود محصول دقیقاً MIXY-EDUCTOR است یا یکی از خانواده‌های دیگر POK. سپس Ref، Flow Rate، نوع Inlet/Outlet، Dosing Range، Material، Working Pressure و در صورت نیاز Compliance با EN 16712-1 در RFQ ثبت شوند.
