نازل فوم POK S4 | نازل فوم کم‌انبساط 400 لیتر بر دقیقه

‏معرفی نازل فوم POK S4

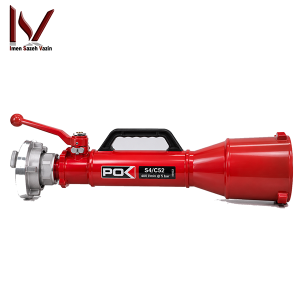

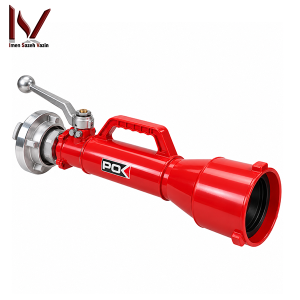

‏نازل فوم POK S4 یک Foam Branchpipe حرفه‌ای برای تولید فوم کم‌انبساط یا Low Expansion Foam در عملیات اطفای حریق است. این محصول در کلاس دبی 400 لیتر بر دقیقه قرار می‌گیرد و خانواده فعلی متناظر آن در کاتالوگ POK با فشار کاری 5 bar و Pressure Class برابر PN16 معرفی می‌شود. ‏این نازل فوم POK S4 با M4 تفاوت اساسی دارد. S4 برای تولید فوم کم‌انبساط با Expansion حدود ×10 استفاده می‌شود، درحالی‌که M4 به خانواده Medium Expansion تعلق دارد و حجم بسیار بیشتری از فوم تولید می‌کند. بنابراین این دو محصول، با وجود دبی اسمی مشابه، کاربرد و ساختار یکسانی ندارند.

‏در خانواده فعلی مورد تطبیق، نازل فوم POK S4 دارای Ball Valve، Operating Handle، بدنه آلومینیومی و Polyester Coating است. مدل مورد بررسی Self-Educting نیست؛ بنابراین Foam Solution باید پیش از ورود به Branchpipe توسط Inductor یا سیستم تناسب‌ساز مناسب آماده شود.

‏برای تکمیل یک خط فوم 400 L/min می‌توان اینداکتور فوم POK MIXY-EDUCTOR را بررسی کرد. همچنین برای مقایسه فوم کم‌انبساط و متوسط، صفحه نازل فوم POK M4 در ISV Kala در دسترس است. سایر تجهیزات مرتبط نیز در دسته تجهیزات فوم آتش‌نشانی قابل مشاهده هستند.

‏نازل فوم POK S4 چه نوع فومی تولید می‌کند؟

‏نازل فوم POK S4 برای تولید Low Expansion Foam طراحی شده است. فوم کم‌انبساط نسبت به Medium Expansion متراکم‌تر است و آب بیشتری در ساختار خود دارد. به همین دلیل، این نوع فوم معمولاً برد پرتاب بیشتری ایجاد می‌کند و می‌تواند روی سطح مایع حرکت کند.

‏POK برای خانواده فعلی مرتبط با این کلاس محصول Expansion حدود ×10 اعلام می‌کند. این عدد به این معنی است که در شرایط مناسب، حجم Foam تولیدشده می‌تواند تقریباً ده برابر حجم Foam Solution ورودی باشد.

‏البته Expansion Ratio یک مقدار کاملاً ثابت در تمام شرایط نیست. نوع Foam Concentrate، فشار، کیفیت Proportioning، دما و شرایط محیط می‌توانند روی Foam Quality اثر بگذارند.

‏تفاوت S4 و M4

‏S4 و M4 هر دو ممکن است با Flow حدود 400 L/min دیده شوند، اما تفاوت اصلی آن‌ها در نوع Foam است.

‏S4 در گروه Low Expansion قرار می‌گیرد و Expansion آن حدود ×10 است.

‏M4 در گروه Medium Expansion قرار دارد و Expansion آن می‌تواند حدود ×70 باشد.

‏بنابراین نازل فوم POK S4 برای کاربردهایی انتخاب می‌شود که Foam متراکم‌تر و Throw مناسب‌تر اهمیت دارد، درحالی‌که M4 حجم بسیار بیشتری از Foam ایجاد می‌کند.

‏دبی 400 لیتر بر دقیقه

‏ظرفیت اصلی S4 برابر 400 L/min است.

‏POK در خانواده فعلی متناظر، این Flow را در Working Pressure برابر 5 bar اعلام می‌کند. بنابراین برای رسیدن به Performance صحیح، سیستم باید Pressure کافی را در ورودی Branchpipe فراهم کند.

‏Flow واقعی فقط به Pump Pressure وابسته نیست. طول و قطر Hose، ارتفاع، Couplingها و تجهیزاتی مانند Foam Inductor نیز Pressure Loss ایجاد می‌کنند.

‏فشار کاری 5 bar

‏فشار کاری مرجع محصول 5 bar است.

‏این عدد نقطه عملکردی Flow و Range اعلامی سازنده را نشان می‌دهد.

‏اگر Pressure در محل Branchpipe کاهش پیدا کند، Flow، Throw و Foam Quality نیز ممکن است کاهش پیدا کنند.

‏به همین دلیل Pressure واقعی باید در انتهای خط و نزدیک Branchpipe در نظر گرفته شود، نه فقط روی Pump Panel.

‏تفاوت 5 bar و PN16

‏Working Pressure برابر 5 bar با PN16 یکسان نیست.

‏5 bar به شرایط عملکردی محصول مربوط می‌شود.

‏PN16 Pressure Class نامی تجهیز است.

‏بنابراین عبارت «400 L/min در 16 bar» برای این محصول صحیح نیست، مگر اینکه POK برای Ref مشخص چنین Performanceی را مستند کرده باشد.

‏Ref 06813

‏Ref 06813 یکی از Configurationهای رسمی فعلی POK در کلاس Low Expansion 400 L/min است.

‏Inlet: DSP DN40

‏Flow Rate: 400 L/min

‏Working Pressure: 5 bar

‏Average Range: حدود 22 m

‏Dimensions: حدود 722 × 127 × 272 mm

‏Weight: حدود 2.4 kg

‏Ref 06814

‏Ref 06814 نیز در همین کلاس Flow قرار دارد.

‏Inlet: DSP DN65

‏Flow Rate: 400 L/min

‏Working Pressure: 5 bar

‏Average Range: حدود 23 m

‏Dimensions: حدود 733 × 127 × 272 mm

‏Weight: حدود 2.8 kg

‏تفاوت این دو Ref نشان می‌دهد Connection نباید فقط براساس نام S4 حدس زده شود.

‏S4/C52 و S4/B75

‏در بازار تجهیزات آتش‌نشانی نام‌های S4/C52 و S4/B75 نیز دیده می‌شوند.

‏C52 و B75 به Connectionهای Storz اشاره دارند.

‏بااین‌حال برای خرید جدید، تنها نام بازار کافی نیست. شماره Ref کارخانه باید روی Quotation یا پیش‌فاکتور درج شود تا از تطبیق Connection و Variant مطمئن شویم.

‏شیر قطع و وصل Ball Valve

‏خانواده فعلی مورد تطبیق دارای Ball Valve است.

‏Operating Handle به اپراتور امکان می‌دهد جریان را در خود Branchpipe باز یا بسته کند.

‏این ویژگی باعث می‌شود اپراتور برای توقف موقت جریان الزاماً به Valve دیگری در بالادست مراجعه نکند.

‏قبل از عملیات، Handle باید روان حرکت کند و Valve باید کامل باز و بسته شود.

‏بدنه آلومینیومی

‏POK برای بدنه از Aluminium Alloy استفاده می‌کند.

‏این Material وزن Branchpipe را کنترل می‌کند و در عین حال استحکام مناسب برای کاربرد آتش‌نشانی فراهم می‌سازد.

‏سطح بدنه نیز با Polyester Coating پوشانده می‌شود تا مقاومت آن در برابر شرایط محیطی افزایش پیدا کند.

‏برد پرتاب

‏POK برای Ref 06813 Average Range حدود 22 متر و برای Ref 06814 حدود 23 متر اعلام می‌کند.

‏این مقادیر در شرایط عملکردی تعیین‌شده توسط سازنده ثبت شده‌اند.

‏باد، Pressure واقعی، نوع Foam Concentrate و کیفیت Premix می‌توانند برد عملیاتی را تغییر دهند.

‏بنابراین این اعداد نباید به همه Variantهای S4 یا تمام شرایط عملیاتی تعمیم داده شوند.

‏آیا S4 خودش فوم را مکش می‌کند؟

‏خیر. خانواده فعلی مورد تطبیق Self-Educting نیست.

‏در نتیجه نازل فوم POK S4 باید Foam Solution آماده را دریافت کند.

‏برای تولید این Premix می‌توان از Foam Inductor، Foam Proportioner یا سیستم مرکزی تناسب‌سازی استفاده کرد.

‏استفاده نازل فوم POK S4 با اینداکتور

‏برای Branchpipe با Flow برابر 400 L/min بهتر است Foam Inductor نیز برای Flow متناسب طراحی شده باشد.

‏برای نمونه POK نسخه 400 L/min از MIXY-EDUCTOR را تولید می‌کند. هماهنگی Flow میان Eductor و Branchpipe برای حفظ Foam Percentage اهمیت زیادی دارد.

‏اگر Eductor برای Flow متفاوتی انتخاب شود، Venturi و Proportioning ممکن است به‌درستی عمل نکنند.

‏افت فشار اینداکتور

‏Foam Inductor در مسیر آب Pressure Loss ایجاد می‌کند.

‏بنابراین Pump باید علاوه بر فشار موردنیاز نازل فوم POK S4، افت فشار Eductor، Hose و سایر Fittings را نیز جبران کند.

‏اگر در انتهای خط 5 bar لازم باشد، Pump Discharge Pressure معمولاً باید بالاتر از این مقدار تنظیم شود.

‏انتخاب Foam Concentrate

‏نوع Foam Concentrate باید براساس نوع Fuel انتخاب شود.

‏همچنین Mixing Percentage باید با Datasheet ماده فوم مطابقت داشته باشد.

‏برای Hydrocarbon Fuel ممکن است یک نوع Concentrate مناسب باشد، درحالی‌که Polar Solvent به Foam مقاوم مخصوص نیاز دارد.

‏Branchpipe به‌تنهایی سازگاری سیستم با نوع سوخت را تعیین نمی‌کند.

‏کاربرد در حریق مایعات قابل اشتعال

‏Low Expansion Foam یکی از گزینه‌های رایج برای کنترل برخی حریق‌های Class B است.

‏Foam Blanket می‌تواند سطح مایع را بپوشاند و در صورت انتخاب صحیح Foam و Application Method به کنترل Vapour و جلوگیری از تماس مجدد سوخت با هوا کمک کند.

‏بااین‌حال Foam Type، Application Rate و روش استفاده باید متناسب با Hazard تعیین شوند.

‏3F و فوم‌های بدون فلوئور

‏POK در بخش Foam Equipment کاتالوگ خود اعلام می‌کند تجهیزات این بخش با 3F Firefighting Foam آزمایش شده‌اند.

‏بااین‌حال این موضوع به معنی Compatibility خودکار با تمام Fluorine-Free Foamهای بازار نیست.

‏ویسکوزیته، Mixing Ratio و مشخصات هر Concentrate باید جداگانه بررسی شوند.

‏استاندارد EN 16712-3

‏استاندارد جاری مرتبط با این گروه EN 16712-3:2015 است.

‏این استاندارد Low و Medium Expansion Hand-Held Foam Branchpipeهای PN16 را پوشش می‌دهد.

‏DIN EN 16712-3 نیز نسخه آلمانی همین استاندارد اروپایی است.

‏اگر Tender به Compliance یا Certification رسمی نیاز دارد، مدرک همان Ref محصول باید از POK یا Vendor دریافت شود.

‏DIN 14366

‏DIN 14366 در منابع قدیمی S4 دیده می‌شود.

‏اما این استاندارد اکنون جای خود را به DIN EN 16712-3 داده است.

‏بنابراین برای Tender جدید نباید DIN 14366 را به‌عنوان استاندارد جاری محصول معرفی کرد.

‏تفاوت S4 با POWER FOAM 400

‏POK خانواده جدیدتر POWER FOAM را نیز در کلاس 400 L/min عرضه می‌کند.

‏این محصولات Design، Ref و Performance متفاوتی دارند.

‏برای مثال برخی POWER FOAMهای 400 L/min Range بیشتری نسبت به مدل کلاسیک دارند.

‏بااین‌حال Refهای POWER FOAM نباید بدون مدرک به عنوان S4 ثبت شوند.

‏انتخاب Connection مناسب

‏Connection باید با Hose System موجود هماهنگ باشد.

‏اگر شبکه از DSP استفاده می‌کند، Refهای DSP گزینه مستقیم‌تری هستند.

‏اگر سیستم Storz C/52 یا B/75 دارد، باید Ref متناظر Storz از Vendor درخواست شود.

‏استفاده از Adapter اضافی می‌تواند وزن، طول و تعداد نقاط بالقوه نشتی را افزایش دهد.

‏کنترل خرید نازل فوم POK S4

‏برای خرید نازل فوم POK S4 فقط نام S4 کافی نیست. ابتدا Ref رسمی POK را از فروشنده دریافت کنید. سپس Flow 400 L/min، Working Pressure برابر 5 bar، نوع Low Expansion، Connection، Ball Valve، Material و Weight همان Ref را با پیش‌فاکتور تطبیق دهید.

‏اگر محصول با عنوان S4/C52 یا S4/B75 عرضه می‌شود، شماره Ref رسمی سازنده باید قبل از Tender یا Purchase Order مشخص شود.

‏اگر Vendor محصولی از خانواده POWER FOAM پیشنهاد می‌کند، آن را به‌عنوان جایگزین فنی جداگانه بررسی کنید و مشخصات آن را با S4 مخلوط نکنید.

‏بازرسی قبل از استفاده

‏بدنه باید فاقد ترک، Deformation یا آسیب شدید باشد.

‏Operating Handle و Ball Valve باید روان حرکت کنند.

‏Coupling و Gasket باید سالم باشند.

‏Pistol Grip و سایر اجزای مکانیکی نیز نباید لقی غیرعادی داشته باشند.

‏کنترل هنگام عملیات

‏ابتدا Foam Solution مناسب را آماده کنید.

‏سپس خط را به‌صورت تدریجی تحت فشار قرار دهید.

‏Pressure واقعی باید با شرایط عملکرد محصول هماهنگ باشد.

‏Foam Quality، برد و یکنواختی خروجی نیز در شروع عملیات بررسی شوند.

‏اگر فوم مناسب تولید نشد

‏ابتدا Pressure نازل را بررسی کنید.

‏سپس Foam Concentration و تنظیمات Eductor را کنترل کنید.

‏Flow Eductor و Branchpipe باید با یکدیگر هماهنگ باشند.

‏در ادامه Suction Hose، Foam Concentrate، Hose Length و Back Pressure را بررسی کنید.

‏شست‌وشو و نگهداری

‏پس از عملیات، Foam Solution نباید داخل تجهیز باقی بماند.

‏Branchpipe با آب تمیز Flush شود.

‏Ball Valve چند بار باز و بسته شود تا رسوبات احتمالی از مسیر خارج شوند.

‏پس از شست‌وشو، تجهیز خشک و در محیط مناسب نگهداری شود.

‏محدودیت‌ها

‏S4 یک نام بازار و تاریخی است؛ Ref فعلی باید تأیید شود.

‏این صفحه فقط به Low Expansion 400 L/min مربوط است.

‏M4 و S4 دو محصول متفاوت هستند.

‏Expansion حدود ×10 یک مقدار تقریبی است.

‏Working Pressure اصلی 5 bar است.

‏PN16 با Pressure عملکرد تفاوت دارد.

‏خانواده فعلی مورد تطبیق Self-Educting نیست.

‏Connection بدون Ref حدس زده نشود.

‏مشخصات POWER FOAM به S4 منتقل نشوند.

‏مشخصات فنی

‏برند: POK

‏سازنده: POK SAS

‏کشور برند: فرانسه

‏نام بازار: S4

‏نام خانواده فعلی: Low Expansion Foam Hand Nozzle

‏نوع محصول: Foam Branchpipe

‏نوع فوم: Low Expansion

‏Flow Rate: 400 L/min

‏Working Pressure: 5 bar

‏Pressure Class: PN16

‏Expansion Ratio: حدود ×10

‏Self-Eduction: خیر، در خانواده مورد تطبیق

‏Shutoff: Ball Valve

‏کنترل Valve: Operating Handle

‏Material: Aluminium Alloy

‏Surface Treatment: Polyester Coating

‏Body Type: Profile

‏Ref 06813: DSP DN40

‏Flow Ref 06813: 400 L/min

‏Working Pressure Ref 06813: 5 bar

‏Average Range Ref 06813: حدود 22 m

‏Dimensions Ref 06813: حدود 722 × 127 × 272 mm

‏Weight Ref 06813: حدود 2.4 kg

‏Ref 06814: DSP DN65

‏Flow Ref 06814: 400 L/min

‏Working Pressure Ref 06814: 5 bar

‏Average Range Ref 06814: حدود 23 m

‏Dimensions Ref 06814: حدود 733 × 127 × 272 mm

‏Weight Ref 06814: حدود 2.8 kg

‏S4/C52: نام بازار؛ Ref جاری باید تأیید شود

‏S4/B75: نام بازار؛ Ref جاری باید تأیید شود

‏استاندارد جاری مرتبط: EN 16712-3:2015

‏استاندارد قدیمی: DIN 14366

‏وضعیت DIN 14366: جایگزین‌شده با DIN EN 16712-3

‏Grade: B+ بدون Ref؛ A پس از تطبیق Ref رسمی

‏جمع‌بندی

‏نازل فوم POK S4 یک Foam Branchpipe کم‌انبساط در کلاس 400 لیتر بر دقیقه است که برای تولید Low Expansion Foam در عملیات اطفای حریق استفاده می‌شود. خانواده فعلی متناظر در فشار کاری 5 bar فعالیت می‌کند و Pressure Class آن PN16 است.

‏تفاوت اصلی نازل فوم POK S4 با M4 در Expansion Foam قرار دارد؛ S4 فوم کم‌انبساط حدود ×10 تولید می‌کند، درحالی‌که M4 در گروه Medium Expansion قرار می‌گیرد. ازاین‌رو این دو محصول نباید در یک صفحه یا با مشخصات مشترک مدیریت شوند.

‏پیش از خرید نازل فوم POK S4 باید Ref رسمی، Connection، Flow 400 L/min، Working Pressure برابر 5 bar، نوع Foam و Compliance موردنیاز پروژه کنترل شوند. همچنین برای Tender جدید، EN 16712-3:2015 باید جای استاندارد قدیمی DIN 14366 را در بررسی فنی بگیرد.
