شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ | D38

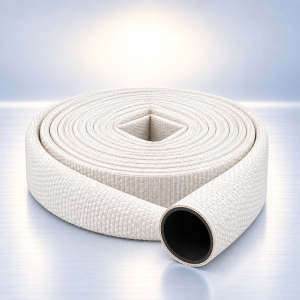

معرفی شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ

‏شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ یک شیلنگ تخت حرفه‌ای آتش‌نشانی از شرکت Jakob Eschbach است که با قطر داخلی 38 میلی‌متر برای انتقال آب در عملیات اطفای حریق کاربرد دارد. سازنده برای این Variant وزن 195 گرم بر متر، فشار کاری 16 bar، فشار آزمون 24 bar و فشار ترکیدگی 60 bar تعیین می‌کند.

‏ساختار شیلنگ Eschbach SPECIAL 500 از یک لایه بافته‌شده مصنوعی با استحکام بالا و یک لاینر داخلی EPDM تشکیل می‌شود. این ترکیب انعطاف‌پذیری، وزن مناسب و دوام مطلوب را برای کاربری عملیاتی فراهم می‌کند.

‏نام SPECIAL 500 در دیتاشیت‌های رسمی قدیمی‌تر Eschbach دیده می‌شود و شرکت در ساختار جدیدتر از عنوان PANTHER L1 برای همین رده Class 1 / Level 1 استفاده می‌کند. بنابراین واحد خرید ممکن است هر دو نام را در اسناد رسمی، استعلام یا پیش‌فاکتور مشاهده کند.

‏اطلاعات اصلی خانواده در صفحه رسمی Eschbach PANTHER L1 قرار دارد. همچنین دیتاشیت رسمی SPECIAL-500 PANTHER جدول مستقل سایز 1½ اینچ را ارائه می‌کند.

‏برای مشاهده سایر محصولات همین گروه می‌توان به دسته شیلنگ آتش‌نشانی ISV Kala مراجعه کرد.

‏تفاوت SPECIAL 500 و PANTHER L1

‏Eschbach در دیتاشیت‌های قدیمی‌تر نام SYNTHETIC SPECIAL 500 را برای این خانواده به کار می‌برد. اسناد جدید شرکت همان رده Class 1 / Level 1 را با عنوان PANTHER L1 معرفی می‌کنند.

‏این تغییر نام نباید باعث ترکیب مشخصات خانواده‌های دیگر Eschbach شود. مدل‌های LION، BUFFALO و GRIZZLY ساختار یا Performance Level متفاوتی دارند.

‏واحد خرید بهتر است هنگام استعلام هر دو عنوان SPECIAL 500 و PANTHER L1 را ذکر کند و سپس سایز D38 و سایر مشخصات فنی را روی همان سفارش کنترل کند.

‏سایز 1.5 اینچ دقیقاً چند میلی‌متر است؟

‏دیتاشیت رسمی عبارت 1½” (38) را برای این Variant درج می‌کند. بنابراین قطر داخلی واقعی شیلنگ برابر 38 میلی‌متر است.

‏در بازار معمولاً از عبارت 1.5 inch استفاده می‌کنند. برای جلوگیری از اشتباه، بهتر است RFQ هم‌زمان عبارت‌های 1½ inch و 38 mm را داشته باشد.

‏D38 با C42 فرق دارد. اختلاف چهار میلی‌متری ممکن است کوچک به نظر برسد، اما روی انتخاب Coupling، دبی، افت فشار و تطبیق تجهیزات اثر می‌گذارد.

‏ساختار Lay-Flat

‏شیلنگ Eschbach SPECIAL 500 در گروه Lay-Flat Fire Hose قرار می‌گیرد. وقتی داخل خط فشار وجود ندارد، شیلنگ تخت می‌شود و نیروهای عملیاتی می‌توانند آن را رول یا تا کنند.

‏این طراحی حمل و انبارش را ساده‌تر می‌کند و هنگام عملیات نیز امکان استقرار سریع‌تر خط را فراهم می‌سازد.

‏Lay-Flat با Semi-Rigid Hose تفاوت دارد. در نتیجه D38 را نباید صرفاً براساس قطر، شیلنگ هوزریل نیمه‌سخت در نظر گرفت.

‏بافت پلی‌استر مصنوعی

‏Eschbach برای خانواده جدید PANTHER L1 از نخ پلی‌استر مصنوعی با استحکام بالا استفاده می‌کند.

‏ساختار Round-Woven / Twill نیروهای ناشی از فشار داخلی را در بدنه شیلنگ پخش می‌کند و در عین حال انعطاف لازم برای رول‌کردن را حفظ می‌کند.

‏پلی‌استر مصنوعی همچنین در برابر پوسیدگی عملکرد مناسبی دارد. سازنده نیز ویژگی Rot-Resistant را برای خانواده PANTHER مطرح می‌کند.

‏لاینر داخلی EPDM

‏لاینر داخلی از EPDM مقاوم به پیرشدگی ساخته می‌شود. این لایه مسیر عبور آب را شکل می‌دهد و در کنار بافت خارجی، ساختار اصلی شیلنگ را تشکیل می‌دهد.

‏Eschbach در اسناد جدیدتر به ساختار دولایه بخش لاستیکی داخلی اشاره می‌کند.

‏سطح داخلی مناسب به کاهش اصطکاک جریان کمک می‌کند. سازنده نیز Low Friction Loss را از مزایای خانواده SPECIAL 500 می‌داند.

‏وزن 195 گرم بر متر

‏دیتاشیت رسمی برای D38 وزن 195 g/m درج می‌کند.

‏یک شیلنگ 20 متری بر اساس همین مقدار حدود 3.9 کیلوگرم وزن خشک دارد. Couplingها وزن نهایی مجموعه را افزایش می‌دهند.

‏زمانی که آب وارد شیلنگ می‌شود، وزن خط به‌طور قابل توجهی بالا می‌رود. به همین دلیل طول و قطر روی قابلیت حمل و کنترل خط در عملیات اثر مستقیم دارند.

‏فشار کاری 16 بار

‏Eschbach برای خود شیلنگ D38 فشار کاری 16 bar تعیین می‌کند.

‏این مقدار به بدنه شیلنگ مربوط است و الزاماً فشار مجاز مجموعه کوپل‌شده را مشخص نمی‌کند.

‏اگر Coupling ظرفیت پایین‌تری داشته باشد، Pressure Rating همان اتصال می‌تواند فشار مجاز کل Hose Assembly را کاهش دهد.

‏فشار آزمون 24 بار

‏سازنده برای D38 مقدار 24 bar را به‌عنوان Test Pressure درج می‌کند.

‏این فشار برای آزمون محصول استفاده می‌شود و نباید کاربر آن را به‌عنوان فشار کار روزمره در نظر بگیرد.

‏بهره‌برداری عادی باید داخل محدوده Working Pressure و محدودیت سایر اجزای خط انجام شود.

‏فشار ترکیدگی 60 بار

‏Burst Pressure نسخه D38 برابر 60 bar است.

‏این عدد فشار کاری نیست و فقط عملکرد شیلنگ را در آزمون ترکیدگی نشان می‌دهد.

‏پمپ، شیلنگ، Coupling، ولو و نازل باید Pressure Rating هماهنگ داشته باشند تا مجموعه با ایمنی کافی کار کند.

‏مقاومت در برابر سرما

‏Eschbach برای PANTHER L1 مقاومت سرمایی تا 40- درجه سانتی‌گراد اعلام می‌کند.

‏این ویژگی برای مناطق سرد و عملیات زمستانی اهمیت دارد، زیرا شیلنگ باید انعطاف کافی برای بازشدن و جمع‌شدن حفظ کند.

‏تیم بهره‌برداری همچنان باید بعد از عملیات آب داخل خط را تخلیه کند تا یخ‌زدگی باقی‌مانده آب مشکل ایجاد نکند.

‏مقاومت حرارتی

‏سازنده مقاومت حرارتی خانواده را تا 100+ درجه سانتی‌گراد اعلام می‌کند.

‏این عدد به معنی تحمل نامحدود شعله مستقیم نیست. تماس طولانی با آتش یا سطح بسیار داغ می‌تواند به بافت یا لاینر آسیب بزند.

‏بعد از مواجهه شدید حرارتی، مسئول تجهیزات باید شیلنگ را از نظر سوختگی، تغییر رنگ، سخت‌شدگی و آسیب ساختاری بررسی کند.

‏مقاومت سایشی

‏محیط عملیاتی می‌تواند شیلنگ را در معرض آسفالت، بتن و سطوح زبر قرار دهد. Eschbach خانواده PANTHER را دارای مقاومت سایشی مناسب معرفی می‌کند.

‏سازنده برای برخی قطرها عدد Abrasion Revolutions منتشر می‌کند، اما عدد اختصاصی D38 در اطلاعات عمومی فعلی وجود ندارد.

‏به همین دلیل صفحه شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ نباید عدد سایش C42 یا C52 را به D38 نسبت دهد.

‏مقاومت در برابر پیرشدگی

‏ترکیب EPDM و الیاف مصنوعی به افزایش دوام شیلنگ کمک می‌کند.

‏Eschbach عبارت High Aging Resistance را در مزایای این خانواده قرار می‌دهد.

‏بااین‌حال شرایط استفاده، تعداد دفعات عملیات، سایش، حرارت، آلودگی و کیفیت انبارش روی عمر واقعی محصول اثر می‌گذارند.

‏Flame-Retardant بودن PANTHER L1

‏صفحه فعلی Eschbach ویژگی Flame-Retardant را برای PANTHER L1 ذکر می‌کند.

‏این ویژگی با Fireproof بودن تفاوت دارد. شیلنگ همچنان در تماس مستقیم و طولانی با شعله آسیب می‌بیند.

‏تیم عملیاتی باید مسیر خط را تا حد امکان از نقاط دارای حرارت شدید دور نگه دارد.

‏استاندارد DIN 14811

‏Eschbach خانواده PANTHER را طبق DIN 14811 Class 1 معرفی می‌کند.

‏DIN 14811 شیلنگ‌های تخت غیرنفوذی آتش‌نشانی و Hose Assemblyهای مورد استفاده همراه پمپ‌ها و خودروهای آتش‌نشانی را پوشش می‌دهد.

‏برای بررسی وضعیت فعلی می‌توان مرجع رسمی DIN 14811 در DIN Media را مشاهده کرد. این مرجع نسخه 2008-01 را همراه Amendments A1، A2 و A3 در وضعیت Current نشان می‌دهد.

‏در پروژه‌های مناقصه‌ای بهتر است تیم فنی Marking و مدرک همان محموله را نیز بررسی کند.

‏Class 1 و Performance Level 1

‏PANTHER در Performance Level 1 قرار دارد.

‏Eschbach برای Level 2 از خانواده LION و برای Level 3 از BUFFALO استفاده می‌کند.

‏هر Level الزامات و عملکرد متفاوتی دارد. بنابراین مشخصات L2 یا L3 نباید وارد صفحه D38 شوند.

‏ÖNORM و Russian Maritime Register

‏اسناد جدیدتر PANTHER عبارت ÖNORM F 2105 را در بخش Approvals درج می‌کنند.

‏Eschbach همچنین Russian Maritime Register را برای این خانواده ذکر می‌کند.

‏اگر کارفرما یکی از این Approvalها را الزام کند، واحد بازرگانی باید Certificate مربوط به همان محصول و همان سفارش را دریافت کند.

‏طول شیلنگ

‏Eschbach امکان تولید طول‌های مختلف را متناسب با قطر فراهم می‌کند.

‏سازنده در اطلاعات خانواده به طول‌های تا 1000 متر بسته به قطر اشاره دارد، اما این عدد به معنی عرضه تمام قطرها در همه طول‌ها نیست.

‏واحد خرید باید طول موردنیاز D38 را به‌صورت دقیق داخل RFQ درج کند.

‏انتخاب Coupling

‏سازنده امکان نصب انواع Couplingهای ملی و بین‌المللی را بنا بر سفارش فراهم می‌کند.

‏برای D38 نباید بدون سند، Storz یا اتصال دیگری را پیش‌فرض در نظر گرفت.

‏نوع Coupling باید با پمپ، نازل، تقسیم‌کننده و سایر تجهیزات موجود در سیستم تطبیق داشته باشد.

‏Binding و فشار مجموعه

‏روش اتصال Coupling به شیلنگ روی فشار مجاز مجموعه اثر دارد.

‏Eschbach توضیح می‌دهد که Working Pressure اعلامی جدول به خود شیلنگ مربوط است.

‏بعد از نصب اتصال، Nominal Pressure Coupling و روش Binding می‌توانند حد مجاز Hose Assembly را تعیین کنند.

‏افت فشار در D38

‏قطر داخلی 38 میلی‌متر نسبت به D25 سطح مقطع بیشتری دارد، اما افت فشار همچنان به دبی و طول خط بستگی دارد.

‏افزایش دبی، طول بیشتر و اختلاف ارتفاع می‌توانند فشار در دسترس نازل را کاهش دهند.

‏برای طراحی خط، مهندس باید محاسبات هیدرولیکی واقعی انجام دهد و نباید فقط عبارت Low Friction Loss را مبنای انتخاب قرار دهد.

‏مقایسه D38 با D25

‏D25 قطر داخلی 25 میلی‌متر دارد، درحالی‌که D38 از قطر 38 میلی‌متر استفاده می‌کند.

‏Eschbach برای D25 وزن 135 g/m و برای D38 وزن 195 g/m درج می‌کند.

‏هر دو سایز فشار کاری 16 bar و Burst Pressure برابر 60 bar دارند، اما وزن، دبی و رفتار هیدرولیکی آن‌ها یکسان نیست.

‏برای مقایسه مستقیم می‌توان صفحه شیلنگ Eschbach SPECIAL 500 یک اینچ D25 را بررسی کرد.

‏مقایسه D38 با C52

‏C52 قطر داخلی 52 میلی‌متر دارد و از D38 بزرگ‌تر است.

‏وزن نسخه C52 برابر 270 g/m است، درحالی‌که D38 فقط 195 g/m وزن خشک در هر متر دارد.

‏اگر پروژه میان این دو سایز انتخاب دارد، تیم فنی باید دبی، افت فشار، وزن خط و نوع Coupling را در کنار هم بررسی کند.

‏مشخصات C52 در صفحه شیلنگ Eschbach SPECIAL 500 سایز 2 اینچ به‌صورت مستقل آمده است.

‏کنترل خرید

‏واحد خرید ابتدا برند Jakob Eschbach و نام SPECIAL 500 / PANTHER L1 را روی مدارک کنترل کند.

‏قطر داخلی باید دقیقاً 38 mm یا 1½ inch باشد.

‏وزن اسمی D38 باید با مقدار 195 g/m تطابق داشته باشد.

‏فشار کاری خود شیلنگ 16 bar است.

‏Test Pressure باید 24 bar باشد.

‏Burst Pressure نیز باید با مقدار 60 bar مطابقت داشته باشد.

‏طول شیلنگ باید با RFQ هم‌خوانی داشته باشد.

‏رنگ محصول نیز باید همان Variant سفارش‌شده باشد.

‏اگر فروشنده شیلنگ را با Coupling تحویل می‌دهد، تیم فنی نوع، سایز و Pressure Rating اتصال را کنترل کند.

‏روش Binding نیز باید با سفارش هماهنگ باشد.

‏Marking مربوط به DIN 14811 و Class 1 در صورت الزام پروژه بررسی شود.

‏اگر Tender به ÖNORM یا Russian Maritime Register نیاز دارد، واحد خرید Certificate معتبر همان محصول را مطالبه کند.

‏Batch، Lot و تاریخ تولید در صورت درج روی کالا ثبت شوند.

‏Country of Origin نیز از روی Marking و اسناد محموله کنترل شود.

‏بازرسی قبل از استفاده

‏اپراتور باید پیش از استقرار خط، تمام سطح شیلنگ را از نظر پارگی، بریدگی و سایش شدید بررسی کند.

‏بافت خارجی نباید بخش‌های سوخته یا الیاف پاره گسترده داشته باشد.

‏Coupling باید محکم بماند و محل Binding هیچ حرکت یا شل‌شدگی غیرعادی نشان ندهد.

‏واشر و سطح آب‌بندی اتصال نیز باید سالم و تمیز باشند.

‏اگر شیلنگ قبلاً در معرض حرارت شدید یا مواد شیمیایی غیرعادی قرار گرفته، تیم نگهداری باید بررسی دقیق‌تری انجام دهد.

‏کنترل حین عملیات

‏تیم عملیاتی هنگام افزایش فشار باید نشتی، برآمدگی یا تغییر شکل موضعی را زیر نظر بگیرد.

‏مسیر شیلنگ نباید بدون محافظ مناسب از روی لبه‌های تیز عبور کند.

‏عبور خودرو روی خط بدون Hose Bridge می‌تواند آسیب جدی ایجاد کند.

‏Kink شدید نیز جریان را محدود می‌کند و فشار موضعی را افزایش می‌دهد.

‏تمیزکاری و خشک‌کردن

‏بعد از عملیات، تیم نگهداری باید گل، خاک و آلودگی‌های سطحی را پاک کند.

‏ابزار بسیار زبر یا مواد شیمیایی ناسازگار می‌توانند به بافت خارجی یا EPDM صدمه بزنند.

‏پیش از انبارش طولانی، شیلنگ باید شرایط خشک و تمیز داشته باشد.

‏هم‌زمان با تمیزکاری می‌توان نقاط فرسوده، آسیب‌های بافت و وضعیت Coupling را نیز بررسی کرد.

‏چه زمانی شیلنگ از سرویس خارج شود؟

‏پارگی عمیق یا بریدگی جدی نیاز به بررسی تخصصی دارد.

‏سایش شدید که بافت تقویت‌کننده را ضعیف کند می‌تواند استفاده ادامه‌دار را ناایمن کند.

‏برآمدگی غیرعادی، نشتی و جداشدگی لاینر از نشانه‌های مهم آسیب هستند.

‏شل‌شدن Binding یا تغییر شکل Coupling نیز باید پیش از استفاده مجدد برطرف شود.

‏پس از آسیب حرارتی یا شیمیایی جدی، مسئول نگهداری باید وضعیت شیلنگ را دوباره ارزیابی کند.

‏شرایط انبارش

‏محیط خشک و تمیز شرایط مناسب‌تری برای نگهداری شیلنگ فراهم می‌کند.

‏بار سنگین نباید برای مدت طولانی روی رول یا نقاط تاخورده قرار بگیرد.

‏مواد شیمیایی ناسازگار و منابع گرمایی غیرضروری نیز باید از شیلنگ فاصله داشته باشند.

‏بازرسی دوره‌ای رول، Coupling و نقاط تاخورده به شناسایی زودهنگام آسیب کمک می‌کند.

‏محدودیت‌های ایمنی

‏فشار کاری 16 bar فقط به خود شیلنگ مربوط است.

‏Coupling و Binding می‌توانند فشار مجاز Hose Assembly را کاهش دهند.

‏Burst Pressure برابر 60 bar فشار بهره‌برداری نیست.

‏D38 با C42، C52 و D25 تفاوت دارد.

‏عدد Abrasion Revolutions اختصاصی D38 در دیتاشیت عمومی پیدا نشد.

‏اطلاعات سایش سایزهای دیگر نباید به D38 منتقل شوند.

‏نوع Coupling این ردیف هنوز مشخص نیست.

‏طول دقیق سفارش باید در RFQ درج شود.

‏مشخصات خانواده‌های LION، BUFFALO و GRIZZLY نباید به PANTHER L1 منتقل شوند.

‏مشخصات فنی

‏برند: Jakob Eschbach / ESCHBACH

‏نام تاریخی محصول: Synthetic SPECIAL 500

‏نام فعلی خانواده: PANTHER L1 / SPECIAL-500 PANTHER

‏نوع محصول: شیلنگ تخت آتش‌نشانی Lay-Flat

‏سایز: 1½ inch

‏نام سایز: D38

‏قطر داخلی: 38 mm

‏کلاس: Class 1 / Level 1

‏وزن اسمی D38: 195 g/m

‏جنس بافت: 100% نخ پلی‌استر مصنوعی با استحکام بالا طبق اسناد جدید PANTHER

‏ساختار بافت: Round-Woven / Twill Weave

‏لاینر داخلی: EPDM مقاوم به پیرشدگی

‏فشار کاری خود شیلنگ: 16 bar؛ فشار آزمون: 24 bar

‏فشار ترکیدگی: 60 bar

‏مقاومت سرمایی: تا 40- °C

‏مقاومت حرارتی: تا 100+ °C

‏Abrasion Resistance: ویژگی عمومی خانواده؛ مقدار اختصاصی D38 در دیتاشیت عمومی پیدا نشد

‏Low Friction Loss: از ویژگی‌های اعلامی Eschbach

‏High Aging Resistance: از ویژگی‌های اعلامی خانواده

‏Flame-Retardant: طبق اطلاعات فعلی PANTHER L1

‏Rot-Resistant: طبق اطلاعات فعلی سازنده

‏DIN 14811: Class 1

‏Performance Level: L1

‏DIN 14811:2008-01: استاندارد Current همراه Amendments A1، A2 و A3

‏ÖNORM: F 2105 طبق اسناد جدید PANTHER

‏Russian Maritime Register: در Approvalهای سازنده

‏نوع Coupling: بنا بر سفارش

‏روش Binding: متناسب با Coupling و سفارش

‏Working Pressure مجموعه کوپل‌شده: وابسته به Pressure Rating اتصال و روش Binding

‏طول سفارش: باید در RFQ مشخص شود

‏حداکثر طول خانواده: تا 1000 m بسته به قطر

‏محل ساخت اعلامی سازنده: Marsberg, Germany

‏وضعیت خانواده محصول: PANTHER L1 در ساختار فعلی Eschbach فعال است

‏جمع‌بندی

‏شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ یک شیلنگ تخت آتش‌نشانی با قطر داخلی D38، وزن 195 گرم بر متر، بافت پلی‌استر مصنوعی و لاینر EPDM است. Eschbach برای این Variant فشار کاری 16 bar، فشار آزمون 24 bar و فشار ترکیدگی 60 bar تعیین می‌کند.

‏شیلنگ Eschbach SPECIAL 500 در ساختار جدید سازنده با خانواده PANTHER L1 ارتباط دارد و ویژگی‌هایی مانند مقاومت سرمایی تا 40- درجه، تحمل حرارتی تا 100+ درجه، ساختار Class 1 / Level 1 و مقاومت مناسب در برابر پیرشدگی را ارائه می‌دهد. بااین‌حال اطلاعات سایزهای دیگر نباید به D38 منتقل شوند.

‏پیش از خرید شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ، واحد خرید باید قطر 38 میلی‌متر، طول، رنگ، نوع Coupling، روش Binding، Marking استاندارد و فشار مجاز مجموعه نهایی را کنترل کند. درج دقیق سایز D38، طول و نوع اتصال در RFQ نیز احتمال تحویل Variant اشتباه را کاهش می‌دهد.
