BW MicroClip X3 | گازسنج پرتابل Honeywell

‏معرفی BW MicroClip X3 | گازسنج پرتابل Honeywell

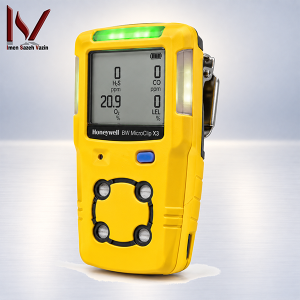

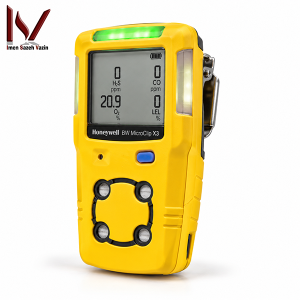

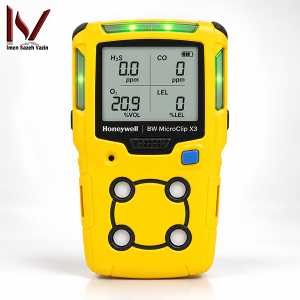

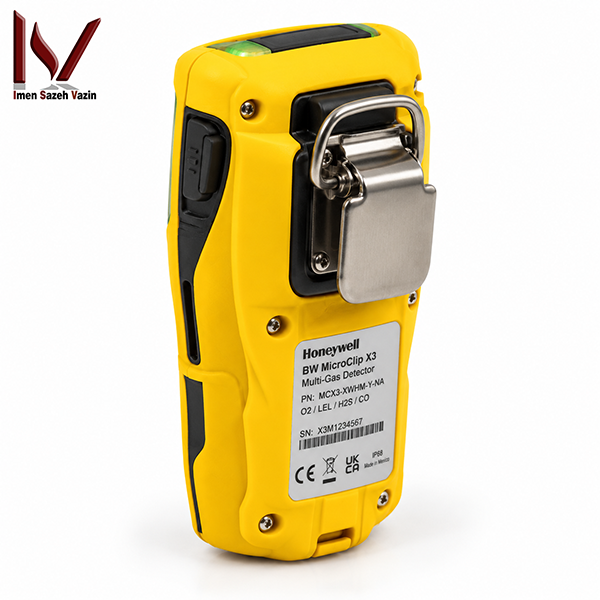

‏BW MicroClip X3 یک گازسنج پرتابل چندگازه Honeywell برای پایش مستمر خطرهای گازی در محیط‌های صنعتی است. Honeywell این BW MicroClip X3 را به‌عنوان عضو حرفه‌ای‌تر خانواده MicroClip عرضه می‌کند و برای آن عمر مورد انتظار پنج‌ساله و گارانتی سازنده سه‌ساله اعلام کرده است.

‏X3 بسته به Configuration می‌تواند تا چهار گاز O₂، H₂S، CO و LEL را به‌طور هم‌زمان پایش کند. دستگاه غلظت لحظه‌ای گازها را روی LCD نمایش می‌دهد و در صورت عبور از Setpointهای تعریف‌شده از آلارم صوتی، دیداری و لرزشی استفاده می‌کند.

‏Honeywell همچنین سنسور اکسیژن X3 را برای عملکرد مورد انتظار پنج‌ساله طراحی کرده است تا هزینه تعویض سنسور و زمان خارج‌بودن دستگاه از سرویس کاهش پیدا کند.

‏گازهای قابل اندازه‌گیری

‏Honeywell خانواده BW MicroClip X3 را برای پایش حداکثر چهار خطر اصلی گازی عرضه می‌کند.

‏این چهار کانال در Configuration کامل شامل اکسیژن O₂، سولفید هیدروژن H₂S، مونوکسید کربن CO و گازهای قابل اشتعال LEL هستند.

‏با این حال، تمام دستگاه‌های X3 الزاماً هر چهار سنسور را ندارند. Honeywell نسخه‌های دوگازه، سه‌گازه و چهارگازه نیز عرضه کرده است.

‏بنابراین، ISV Kala باید Configuration واقعی دستگاه موجود را در زمان فروش مشخص کند.

‏محدوده اندازه‌گیری H₂S

‏Honeywell برای سنسور استاندارد H₂S محدوده 0 تا 100 ppm را اعلام می‌کند.

‏رزولوشن این کانال 1 ppm است.

‏سولفید هیدروژن یک گاز سمی جدی است و کاربر باید Setpointها را مطابق برنامه ایمنی مجموعه تنظیم کند.

‏محدوده اندازه‌گیری CO

‏سنسور استاندارد CO محدوده 0 تا 500 ppm را پوشش می‌دهد.

‏رزولوشن نمایش برای CO برابر 1 ppm است.

‏دستگاه می‌تواند هشدارهای Low، High، TWA و STEL را مطابق تنظیمات مربوط نمایش دهد.

‏محدوده اندازه‌گیری O₂

‏Honeywell محدوده اندازه‌گیری اکسیژن را 0 تا 30.0 درصد حجمی اعلام می‌کند.

‏رزولوشن کانال O₂ برابر 0.1 درصد است.

‏این کانال می‌تواند کاهش یا افزایش غیرعادی اکسیژن را در محیط‌های کاری شناسایی کند.

‏محدوده اندازه‌گیری LEL

‏سنسور گازهای قابل اشتعال محدوده 0 تا 100% LEL را با رزولوشن 1% LEL اندازه‌گیری می‌کند.

‏Honeywell همچنین امکان نمایش متان در محدوده 0 تا 5.0 درصد حجمی با رزولوشن 0.1 درصد را در تنظیمات مربوط ذکر می‌کند.

‏نوع دقیق سنسور LEL و Order Code باید هنگام سفارش کنترل شود.

‏چرا Configuration دقیق اهمیت دارد؟

‏نام BW MicroClip X3 به یک خانواده از Configurationها اشاره می‌کند، نه فقط یک کد سفارش واحد.

‏Honeywell نسخه‌هایی با ترکیب‌های متفاوت سنسور، رنگ بدنه و کد منطقه‌ای عرضه می‌کند.

‏برای مثال، صفحات رسمی فعلی Honeywell نسخه‌های چهارگازه O₂/LEL/H₂S/CO را با Order Codeهای مختلف MCX3 برای بازارهای EU، NA، UK و سایر مناطق فهرست می‌کنند.

‏بنابراین، در RFQ باید تعداد سنسورها و Order Code کامل دستگاه مشخص شود.

‏عملکرد تک‌دکمه‌ای

‏Honeywell طراحی X3 را ساده نگه داشته است.

‏کاربر عملیات اصلی را با یک کلید انجام می‌دهد و LCD اطلاعات غلظت، وضعیت دستگاه و آلارم‌ها را نمایش می‌دهد.

‏این طراحی احتمال تغییر تصادفی تنظیمات را کاهش می‌دهد و آموزش کاربران را ساده‌تر می‌کند.

‏نمایش غلظت لحظه‌ای

‏LCD دستگاه غلظت لحظه‌ای گازهای فعال را نمایش می‌دهد.

‏کاربر می‌تواند بدون اتصال تجهیزات جانبی، وضعیت فعلی محیط را روی خود دستگاه مشاهده کند.

‏آلارم سه‌گانه

‏MicroClip X3 از سه روش اصلی هشدار استفاده می‌کند:

‏هشدار صوتی؛ هشدار لرزشی؛ ‏هشدار دیداری

‏Honeywell شدت آلارم صوتی را 95 dB اعلام می‌کند.

‏انواع شرایط آلارم

‏دستگاه می‌تواند برای Low، High، TWA، STEL و Over Limit هشدار ایجاد کند.

‏Honeywell امکان تنظیم Setpointهای آلارم را در اختیار مدیر یا کاربر مجاز قرار می‌دهد.

‏مقادیر Setpoint باید با الزامات HSE و حدود مواجهه مورد استفاده در مجموعه هماهنگ شوند.

‏IntelliFlash

‏چراغ سبز IntelliFlash وضعیت عملکرد دستگاه را به‌صورت سریع نشان می‌دهد.

‏این چراغ به سرپرست یا کاربر اجازه می‌دهد وضعیت پایش را با یک نگاه بررسی کند.

‏Honeywell همچنین فاصله زمانی IntelliFlash را در فهرست تنظیمات کاربر قرار داده است.

‏Reflex Technology

‏Honeywell از Reflex Technology برای بررسی پاسخ‌گویی سنسورها استفاده می‌کند.

‏این فناوری با هدف افزایش اطمینان از پاسخ سنسور و کاهش Downtime طراحی شده است.

‏IP68

‏Honeywell برای MicroClip X3 درجه حفاظت IP68 اعلام می‌کند.

‏دیتاشیت سازنده مقاومت در برابر نفوذ آب را تا ۴۵ دقیقه در عمق 1.2 متر ذکر می‌کند.

‏IP68 به معنی مجازبودن استفاده دائمی زیر آب یا بی‌نیازی از بازرسی پس از تماس شدید با آب نیست.

‏وزن و ابعاد

‏X3 حدود ۱۷۹ گرم وزن دارد.

‏ابعاد دستگاه تقریباً 11.3 × 6.0 × 3.2 سانتی‌متر هستند.

‏ابعاد جمع‌وجور و گیره پشت دستگاه حمل آن را روی لباس کار یا تجهیزات فردی آسان می‌کنند.

‏دمای کاری

‏Honeywell محدوده دمای کاری را از ‎-20 تا +50 درجه سانتی‌گراد اعلام می‌کند.

‏این محدوده باعث می‌شود دستگاه در بسیاری از محیط‌های صنعتی داخل و خارج ساختمان کاربرد داشته باشد.

‏رطوبت کاری

‏محدوده اعلامی رطوبت 0 تا 95 درصد RH به‌صورت Non-Condensing است.

‏تراکم مستقیم رطوبت با شرایط رطوبت نسبی عادی تفاوت دارد و کاربر باید محدودیت‌های دستورالعمل سازنده را رعایت کند.

‏باتری لیتیوم‌پلیمری

‏MicroClip X3 از باتری قابل شارژ Lithium Polymer استفاده می‌کند.

‏Honeywell زمان کارکرد معمول را حدود ۱۸ ساعت اعلام می‌کند.

‏این زمان برای یک شیفت کاری کامل مناسب است، اما دما، وضعیت باتری و الگوی استفاده می‌توانند Runtime واقعی را تغییر دهند.

‏عملکرد در هوای سرد

‏Honeywell اعلام می‌کند دستگاه در دوره گارانتی می‌تواند در شرایط عادی از ‎-20 تا +50°C حداقل ۱۲ ساعت Runtime باتری ارائه کند.

‏این ویژگی برای پروژه‌هایی که کارکنان شیفت‌های طولانی در محیط سرد دارند اهمیت دارد.

‏زمان شارژ

‏دیتاشیت MicroClip Series زمان شارژ کامل را کمتر از ۶ ساعت اعلام می‌کند.

‏کاربر باید فقط از شارژر و تجهیزات سازگار استفاده کند.

‏عمر مورد انتظار پنج‌ساله

‏یکی از تفاوت‌های کلیدی X3 با MicroClip XL، عمر مورد انتظار اعلامی پنج‌ساله است.

‏Honeywell این مدت را برای دستگاه و همه سنسورها، در صورت استفاده مطابق دستورالعمل، اعلام می‌کند.

‏سازنده همچنین هشدار می‌دهد که مسموم‌شدن سنسور در اثر مواجهه با مواد نامناسب تحت شرایط عادی گارانتی سنسور قرار نمی‌گیرد.

‏سنسور اکسیژن پنج‌ساله

‏Honeywell برای X3 یک سنسور O₂ جدید طراحی کرده که عمر عملکرد مورد انتظار آن پنج سال است.

‏این ویژگی نیاز به تعویض دوره‌ای سنسور اکسیژن در طول عمر مورد انتظار دستگاه را کاهش می‌دهد.

‏گارانتی سازنده

‏دیتاشیت رسمی Honeywell برای MicroClip X3 گارانتی کامل سه‌ساله شامل سنسورها را اعلام می‌کند.

‏شرایط گارانتی واقعی در ایران به مسیر تأمین، منطقه فروش و شرایط فروشنده نیز بستگی دارد؛ بنابراین، خریدار باید شرایط Warranty همان محموله را روی پیش‌فاکتور کنترل کند.

‏Bump Test

‏Bump Test پاسخ سنسورها و عملکرد آلارم را با قرار دادن دستگاه در معرض گاز آزمون بررسی می‌کند.

‏Honeywell امکان تعیین Interval برای Bump Test و Force Bump Test هنگام سررسید را در تنظیمات دستگاه فراهم می‌کند.

‏فاصله آزمون باید بر اساس برنامه گازسنجی مجموعه و دستورالعمل سازنده تعیین شود.

‏کالیبراسیون

‏کاربر یا مسئول تجهیزات باید دستگاه را با گاز استاندارد و روش مورد تأیید Honeywell کالیبره کند.

‏X3 امکان Force Calibration when Overdue و تنظیم Calibration Gas Level را ارائه می‌کند.

‏نباید Calibration و Bump Test را یک عملیات یکسان در نظر گرفت.

‏سازگاری با IntelliDoX

‏Honeywell MicroClip X3 با IntelliDoX Docking Station سازگار است.

‏IntelliDoX می‌تواند Bump Test و Calibration را به‌صورت خودکار انجام دهد و مدیریت تعداد زیادی دستگاه را برای واحد HSE ساده‌تر کند.

‏Honeywell SafetySuite

‏Honeywell این دستگاه را در فهرست تجهیزات پشتیبانی‌شده SafetySuite قرار می‌دهد.

‏واحد HSE می‌تواند از اکوسیستم Honeywell برای مدیریت دستگاه‌ها و سوابق مربوط استفاده کند.

‏ارتباط و Connectivity

‏اسناد رسمی Honeywell در نسل‌ها و SKUهای مختلف، قابلیت‌های ارتباطی متفاوتی برای MicroClip X3 نشان می‌دهند.

‏برخی صفحات SKU فعلی Honeywell قابلیت BLE را درج می‌کنند، در حالی که دیتاشیت خانواده به Honeywell BW Connect و IR Connectivity Kit اشاره دارد.

‏به همین دلیل، ISV Kala نباید Bluetooth یا BLE را برای هر X3 بدون مشخص‌کردن Order Code قطعی اعلام کند.

‏گواهی‌های محیط‌های مستعد انفجار

‏دیتاشیت رسمی خانواده MicroClip برای Configurationهای مربوط، موارد زیر را فهرست می‌کند:

‏CSA: Class I, Division 1, Groups A, B, C, D

‏ATEX: II 1G, Ex ia IIC T4 Ga

‏IECEx: Ex ia IIC T4 Ga

‏CE European Conformity

‏گواهی دقیق باید با Region Code و لیبل همان دستگاه خریداری‌شده تطبیق داده شود.

‏تفاوت MicroClip X3 با MicroClip XL

‏هر دو مدل از نظر ابعاد، IP68، باتری ۱۸ ساعته و پایش گازها شباهت زیادی دارند.

‏اما Honeywell برای X3 گارانتی سازنده سه‌ساله و عمر مورد انتظار پنج‌ساله را اعلام می‌کند.

‏MicroClip XL در دیتاشیت رسمی گارانتی دوساله دارد.

‏همچنین X3 با وزن حدود ۱۷۹ گرم از XL با وزن حدود ۱۹۰ گرم سبک‌تر است.

‏کاربرد در نفت، گاز و پتروشیمی

‏کارکنان واحدهای فرایندی می‌توانند از Configuration مناسب X3 برای پایش شخصی خطرهای O₂، H₂S، CO و LEL استفاده کنند.

‏با این حال، مسئول HSE باید Configuration سنسورها و Setpointها را بر اساس خطر واقعی سایت تعیین کند.

‏کاربرد در فضاهای بسته

‏MicroClip X3 می‌تواند بخشی از برنامه گازسنجی فضاهای بسته باشد.

‏اما خود دستگاه جایگزین روش اجرایی Confined Space Entry، نمونه‌برداری صحیح، تهویه و سایر کنترل‌های ایمنی نیست.

‏اگر پروژه به نمونه‌برداری از فاصله یا داخل یک فضای غیرقابل‌دسترسی نیاز دارد، باید روش و تجهیزات Sampling مناسب جداگانه انتخاب شوند.

‏مشخصات فنی کامل

‏برند: Honeywell BW

‏مدل: BW MicroClip X3

‏نوع: Portable Multi-Gas Detector

‏تعداد گاز: تا ۴ گاز بسته به Configuration

‏گازهای خانواده استاندارد: O₂ / H₂S / CO / LEL

‏H₂S Range: 0–100 ppm

‏H₂S Resolution: 1 ppm

‏CO Range: 0–500 ppm

‏CO Resolution: 1 ppm

‏O₂ Range: 0–30.0% Vol

‏O₂ Resolution: 0.1%

‏Combustible Range: 0–100% LEL

‏LEL Resolution: 1%

‏Methane Display Range: 0–5.0% v/v در Configuration مربوط

‏Methane Resolution: 0.1% v/v

‏ابعاد: 11.3 × 6.0 × 3.2 cm

‏وزن X3: حدود 179 g

‏دمای کاری: ‎-20 تا +50°C

‏رطوبت: 0 تا 95% RH، بدون میعان

‏درجه حفاظت: IP68

‏مقاومت اعلامی آب: تا ۴۵ دقیقه در عمق 1.2 m

‏آلارم صوتی: 95 dB

‏هشدار دیداری: دارد

‏هشدار لرزشی: دارد

‏Alarm Types: Low / High / TWA / STEL / Over Limit

‏تنظیم Setpoint توسط کاربر مجاز: دارد

‏نوع باتری: Rechargeable Lithium Polymer

‏Runtime معمول: حدود 18 ساعت

‏زمان شارژ: کمتر از 6 ساعت

‏عملکرد تک‌دکمه‌ای: دارد

‏LCD: دارد

‏IntelliFlash: دارد

‏Reflex Technology: دارد

‏سازگاری با IntelliDoX: دارد

‏سازگاری با SafetySuite: دارد

‏IR Connectivity: طبق تجهیزات و Configuration مربوط

‏BLE: برای برخی SKUهای فعلی Honeywell درج شده؛ Order Code باید کنترل شود

‏گارانتی اعلامی سازنده برای X3: 3 سال

‏عمر مورد انتظار X3: 5 سال

‏عمر مورد انتظار سنسور O₂: 5 سال

‏CSA: برای Configurationهای تأییدشده

‏ATEX: برای Configurationهای تأییدشده

‏IECEx: برای Configurationهای تأییدشده

‏محدودیت‌های مهم استفاده

‏تمام مدل‌های MicroClip X3 الزاماً چهار سنسور ندارند.

‏Configuration گازها باید قبل از سفارش مشخص شود.

‏دستگاه برای شناسایی هر نوع گاز شیمیایی طراحی نشده است و فقط سنسورهای نصب‌شده را پایش می‌کند.

‏IP68 مجوز استفاده دائمی زیر آب نیست.

‏هیچ گازسنجی بدون Bump Test، Calibration و برنامه نگهداری صحیح نباید مبنای تصمیم ایمنی قرار گیرد.

‏تأییدیه ضدانفجار باید با Region Code و لیبل همان SKU تطبیق داشته باشد.

‏بازرسی و نگهداری

‏کاربر باید قبل از استفاده بدنه، ورودی سنسورها، LCD، آلارم‌ها و وضعیت باتری را بررسی کند.

‏مواد آلاینده، گردوغبار، سیلیکون‌ها یا مواد مسموم‌کننده سنسور می‌توانند عملکرد برخی سنسورها را مختل کنند.

‏واحد HSE باید Bump Test و Calibration را طبق دستورالعمل Honeywell و برنامه سایت مدیریت کند.

‏IntelliDoX می‌تواند این فرایند را برای ناوگان چند دستگاهی استانداردتر کند.

‏وضعیت عرضه در ایران

‏Honeywell BW MicroClip X3 از طریق تأمین‌کنندگان تجهیزات صنعتی در ایران قابل سفارش است.

‏با توجه به تنوع Configurationهای X3، صرف عنوان «MicroClip X3» برای سفارش حرفه‌ای کافی نیست.

‏خریدار باید نوع سنسورها، رنگ، Region Code، تجهیزات همراه، گاز کالیبراسیون و شرایط Calibration را در RFQ مشخص کند.

‏برای مطالعه مطالب مرتبط با گازسنجی و تجهیزات ایمنی می‌توانید به وبلاگ ISV Kala مراجعه کنید.

‏کنترل اصالت و خرید سازمانی

‏نام دستگاه باید Honeywell BW MicroClip X3 باشد.

‏Order Code کامل باید با MCX3 و Configuration واقعی دستگاه تطبیق داشته باشد.

‏تعداد و نوع سنسورها باید روی پیش‌فاکتور مشخص شوند.

‏Region Code باید با نیاز پروژه و Approval موردنیاز هماهنگ باشد.

‏Serial Number، لیبل ضدانفجار و بسته‌بندی باید هنگام تحویل کنترل شوند.

‏تاریخ و وضعیت Calibration دستگاه باید مشخص باشد.

‏گاز کالیبراسیون موردنیاز و Certificate آن باید متناسب با Configuration سنسورها تهیه شوند.

‏در خرید پروژه‌ای بهتر است Docking/Calibration Accessories نیز در صورت نیاز از ابتدا در RFQ درج شوند.

‏مرجع رسمی محصول

‏برای مشاهده مشخصات، دیتاشیت، راهنما و فایل‌های پشتیبانی سازنده می‌توانید به صفحه رسمی Honeywell BW MicroClip Series مراجعه کنید.

‏جمع‌بندی

‏Honeywell BW MicroClip X3 یک گازسنج پرتابل چندگازه جمع‌وجور با طراحی ساده و مناسب پایش فردی محیط‌های صنعتی است.

‏وزن حدود ۱۷۹ گرم، IP68، باتری ۱۸ ساعته، آلارم صوتی ۹۵ دسی‌بل، هشدار دیداری و لرزشی، IntelliFlash، سازگاری با IntelliDoX و عمر مورد انتظار پنج‌ساله از مزیت‌های اصلی X3 هستند.

‏در Configuration کامل، دستگاه می‌تواند O₂، H₂S، CO و LEL را هم‌زمان پایش کند؛ اما Honeywell نسخه‌های دیگری نیز عرضه می‌کند. به همین دلیل، تعداد گاز و مشخصات سنسورها باید قبل از فروش با Order Code واقعی کنترل شوند.

‏برای خرید حرفه‌ای، ISV Kala باید Configuration سنسورها، Region Code، گواهی ضدانفجار، وضعیت Calibration و تجهیزات جانبی موردنیاز را روی پیش‌فاکتور مشخص کند تا خریدار دقیقاً همان دستگاه موردنیاز پروژه را دریافت کند.
