شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ | D38

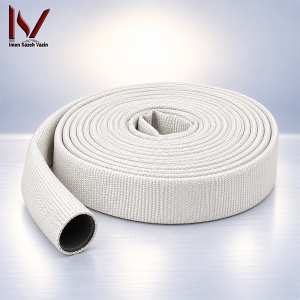

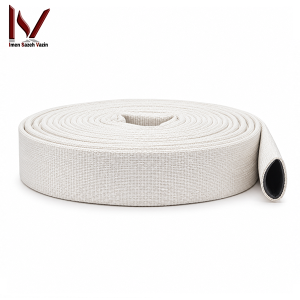

‏معرفی شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ

‏شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ یک شیلنگ تخت حرفه‌ای آتش‌نشانی از شرکت Jakob Eschbach آلمان است. دیتاشیت رسمی SPECIAL-500 PANTHER برای این Variant قطر داخلی 38 میلی‌متر، وزن 195 گرم بر متر، فشار کاری 16 bar، فشار آزمون 24 bar و فشار ترکیدگی 60 bar را درج می‌کند.

‏ساختار این شیلنگ از بافت خارجی مصنوعی با استحکام بالا و لاینر داخلی EPDM تشکیل می‌شود. در خانواده جدید PANTHER L1، Eschbach برای جداره تقویت‌کننده از 100 درصد نخ پلی‌استر مصنوعی با بافت Twill استفاده می‌کند. این طراحی ترکیبی از انعطاف‌پذیری، وزن مناسب، مقاومت سایشی و دوام در شرایط عملیاتی آتش‌نشانی را هدف قرار می‌دهد.

‏نام SPECIAL 500 در دیتاشیت‌های رسمی قدیمی‌تر Eschbach حضور دارد و سازنده اکنون همین خانواده Performance Level 1 را با عنوان PANTHER L1 نیز معرفی می‌کند. بنابراین هنگام استعلام خرید ممکن است هر دو نام در اسناد فنی یا تجاری دیده شوند.

‏اطلاعات کامل خانواده و ویژگی‌های فعلی محصول در صفحه رسمی Eschbach PANTHER L1 در دسترس است. همچنین دیتاشیت رسمی SPECIAL-500 PANTHER جدول مستقل سایز 1½ اینچ را ارائه می‌کند.

‏برای مشاهده محصولات مشابه نیز می‌توان دسته شیلنگ آتش‌نشانی ISV Kala را بررسی کرد.

‏تفاوت SPECIAL 500 و PANTHER L1

‏Eschbach در اسناد قدیمی‌تر نام SYNTHETIC SPECIAL 500 را برای این خانواده به کار می‌برد. اسناد جدید شرکت از عنوان PANTHER برای نسخه Class 1 / Level 1 استفاده می‌کنند.

‏در نتیجه SPECIAL 500 و PANTHER L1 در این زمینه به یک خط محصول مرتبط اشاره دارند، اما واحد خرید باید مشخصات هر سفارش را از روی دیتاشیت همان Revision کنترل کند.

‏تغییر نام تجاری نباید باعث انتقال خودکار مشخصات مدل‌های LION، BUFFALO یا GRIZZLY به PANTHER شود. هرکدام از این خانواده‌ها Level یا ساختار متفاوتی دارند.

‏سایز 1.5 اینچ دقیقاً چند میلی‌متر است؟

‏دیتاشیت رسمی برای Variant موردنظر عبارت 1½” (38) را درج می‌کند. بنابراین قطر داخلی این نسخه 38 میلی‌متر است.

‏گاهی بازار از عبارت 1.5 inch استفاده می‌کند، اما واحد خرید بهتر است در RFQ هر دو مشخصه «1½ inch / 38 mm» را بنویسد تا احتمال اشتباه کاهش پیدا کند.

‏این قطر با C42 تفاوت دارد. اختلاف چهار میلی‌متری ممکن است کوچک به نظر برسد، ولی از نظر انتخاب کوپلینگ، دبی، افت فشار و تطبیق تجهیزات اهمیت دارد.

‏تفاوت نسخه 1.5 اینچ با نسخه 1 اینچ

‏نسخه 1 اینچ SPECIAL 500 قطر داخلی 25 میلی‌متر دارد، درحالی‌که مدل این صفحه از قطر 38 میلی‌متر استفاده می‌کند.

‏دیتاشیت برای نسخه 25 میلی‌متر وزن 135 g/m و برای نسخه 38 میلی‌متر وزن 195 g/m را درج می‌کند. با افزایش قطر، وزن خط و حجم آب داخل شیلنگ نیز افزایش پیدا می‌کنند.

‏فشار کاری، فشار آزمون و فشار ترکیدگی این دو سایز در دیتاشیت مشترک‌اند: 16، 24 و 60 bar.

‏برای مقایسه مستقیم می‌توان صفحه شیلنگ Eschbach SPECIAL 500 یک اینچ D25 را نیز مشاهده کرد.

‏ساختار Lay-Flat شیلنگ

‏SPECIAL 500 در گروه Lay-Flat Fire Hose قرار دارد. وقتی داخل خط فشار وجود ندارد، شیلنگ تخت می‌شود و کاربر می‌تواند آن را رول یا تا کند.

‏این ویژگی حمل و انبارش را نسبت به بسیاری از شیلنگ‌های نیمه‌سخت ساده‌تر می‌کند. آتش‌نشان نیز هنگام استقرار خط می‌تواند طول موردنیاز را سریع‌تر باز کند.

‏Lay-Flat بودن محصول با Semi-Rigid Hose تفاوت دارد. بنابراین سایز 38 میلی‌متر به‌تنهایی SPECIAL 500 را به شیلنگ هوزریل تبدیل نمی‌کند.

‏بافت خارجی پلی‌استر

‏Eschbach در نسل فعلی PANTHER L1 از نخ پلی‌استر مصنوعی با استحکام بالا استفاده می‌کند. ماشین‌آلات بافت، این الیاف را به‌صورت Round-Woven و Twill در اطراف لاینر قرار می‌دهند.

‏لایه بافته‌شده فشار داخلی را تحمل می‌کند و در برابر تنش‌های مکانیکی عملیات مقاومت نشان می‌دهد. پلی‌استر مصنوعی همچنین خطر پوسیدگی ناشی از الیاف طبیعی را کاهش می‌دهد.

‏سازنده PANTHER را Abrasion- and Rot-Resistant معرفی می‌کند، اما عدد سیکل سایش اختصاصی D38 در اطلاعات عمومی فعلی وجود ندارد. بنابراین مشخصات سایشی C42 یا C52 نباید وارد صفحه D38 شوند.

‏لاینر EPDM

‏لاینر داخلی شیلنگ از EPDM تشکیل می‌شود. Eschbach در اسناد جدید PANTHER به فرآیند دولایه برای این بخش اشاره می‌کند و EPDM را دارای مقاومت بالا در برابر پیرشدگی می‌داند.

‏سطح داخلی مناسب به عبور آب و کاهش اصطکاک کمک می‌کند. سازنده نیز Low Friction Loss را در میان مزایای خانواده SPECIAL 500 قرار می‌دهد.

‏بااین‌حال دیتاشیت عمومی مقدار عددی افت فشار D38 را ارائه نمی‌کند. برای طراحی هیدرولیکی، مهندس باید دبی، طول خط، اختلاف ارتفاع و نوع اتصالات را در محاسبات وارد کند.

‏وزن 195 گرم بر متر

‏دیتاشیت رسمی SPECIAL-500 PANTHER برای قطر 38 میلی‌متر وزن 195 g/m را درج می‌کند.

‏برای یک شاخه 20 متری، وزن خشک نظری شیلنگ بر اساس همین عدد حدود 3.9 کیلوگرم خواهد بود؛ البته کوپلینگ‌ها وزن نهایی مجموعه را افزایش می‌دهند.

‏وزن واقعی خط در حالت پر از آب بسیار بیشتر از وزن خشک خواهد بود. به همین دلیل طول و قطر شیلنگ روی قابلیت حمل و جابه‌جایی عملیاتی اثر مستقیم دارند.

‏فشار کاری 16 بار

‏Eschbach برای بدنه D38 فشار کاری 16 bar را مشخص می‌کند. اپراتور باید این عدد را در محدوده بهره‌برداری خود شیلنگ تفسیر کند.

‏پس از نصب Coupling، ظرفیت مجموعه می‌تواند تغییر کند. فشار اسمی اتصال و روش Binding حد نهایی Hose Assembly را تعیین می‌کنند.

‏در سفارش‌های پروژه‌ای بهتر است فروشنده فشار مجاز کل مجموعه کوپل‌شده را نیز به‌صورت مکتوب اعلام کند.

‏فشار آزمون 24 بار

‏دیتاشیت برای D38 مقدار 24 bar را به‌عنوان Test Pressure ثبت می‌کند.

‏فشار آزمون برای ارزیابی عملکرد محصول کاربرد دارد و با Maximum Working Pressure یکسان نیست.

‏بهره‌برداری روزمره باید براساس فشار کاری مجاز انجام گیرد و نه عدد Test Pressure.

‏فشار ترکیدگی 60 بار

‏سازنده مقدار 60 bar را برای Burst Pressure نسخه 38 میلی‌متر درج می‌کند.

‏Burst Pressure مرز بهره‌برداری عادی نیست. این عدد عملکرد شیلنگ در شرایط آزمون ترکیدگی را نشان می‌دهد و نباید اپراتور از آن به‌عنوان فشار کاری استفاده کند.

‏برای ایمنی سیستم، ظرفیت پمپ، شیلنگ، Coupling، تقسیم‌کننده‌ها و نازل باید با یکدیگر هماهنگ باشند.

‏مقاومت در برابر سرمای شدید

‏Eschbach برای PANTHER L1 مقاومت سرمایی تا 40- درجه سانتی‌گراد را اعلام می‌کند.

‏این ویژگی برای عملیات زمستانی، مناطق سردسیر و انبارش در دمای پایین اهمیت دارد. انعطاف‌پذیری شیلنگ در سرما می‌تواند روی سرعت استقرار خط اثر بگذارد.

‏با وجود این محدوده، تیم بهره‌برداری باید پس از عملیات آب داخل شیلنگ را تخلیه کند و از یخ‌زدگی باقی‌مانده آب جلوگیری کند.

‏مقاومت حرارتی تا 100 درجه

‏سازنده مقاومت حرارتی تا 100+ درجه سانتی‌گراد را در مشخصات خانواده PANTHER درج می‌کند.

‏این عدد به معنی تحمل نامحدود شعله مستقیم نیست. تماس با شعله، سطح بسیار داغ یا قطعات گداخته می‌تواند به بافت یا لاینر آسیب وارد کند.

‏بعد از مواجهه حرارتی شدید، مسئول نگهداری باید سطح، انعطاف و ساختار شیلنگ را با دقت بررسی کند.

‏مقاومت سایشی

‏محیط عملیات آتش‌نشانی شیلنگ را در معرض آسفالت، بتن، سنگ و لبه‌های مختلف قرار می‌دهد. Eschbach مقاومت سایشی را یکی از مزایای PANTHER L1 می‌داند.

‏صفحه فعلی سازنده برای C42 و C52 حداقل 200 دور سایش در 16 bar و برای B75 حداقل 80 دور را ذکر می‌کند. این اعداد به D38 تعلق ندارند.

‏برای سایز 38 میلی‌متر بهتر است فقط عبارت عمومی مقاومت سایشی سازنده درج شود و عدد اختصاصی بدون Test Report اضافه نشود.

‏مقاومت در برابر پوسیدگی و پیرشدگی

‏الیاف مصنوعی و لاینر EPDM به محصول کمک می‌کنند در برابر پیرشدگی و پوسیدگی عملکرد مناسبی داشته باشد.

‏شرایط نگهداری همچنان نقش مهمی در عمر واقعی دارند. آلودگی، رطوبت طولانی، سایش شدید، مواد ناسازگار و خشک‌کردن نامناسب می‌توانند عمر عملیاتی را کاهش دهند.

‏Eschbach در دیتاشیت عمومی Shelf Life ثابت و عددی برای این محصول تعیین نمی‌کند.

‏Flame-Retardant بودن PANTHER L1

‏صفحه فعلی Eschbach ویژگی Flame-Retardant را برای PANTHER L1 ذکر می‌کند.

‏این ویژگی را نباید با Fireproof یا مقاومت نامحدود در برابر شعله اشتباه گرفت. شیلنگ آتش‌نشانی همچنان در برابر تماس شدید یا طولانی با منبع حرارتی آسیب‌پذیر است.

‏پس از هر مواجهه غیرعادی با آتش، تیم نگهداری باید خط را قبل از بازگشت به سرویس بررسی کند.

‏DIN 14811 Class 1

‏Eschbach خانواده PANTHER را طبق DIN 14811 Class 1 معرفی می‌کند. این استاندارد به شیلنگ‌های تخت غیرنفوذی آتش‌نشانی و مجموعه‌های مرتبط با پمپ و خودروهای آتش‌نشانی می‌پردازد.

‏DIN Media در حال حاضر DIN 14811:2008-01 را Current ثبت می‌کند و اصلاحات A1:2012، A2:2014 و A3:2018 را برای آن فهرست می‌کند.

‏بااین‌حال خریدار مناقصه‌ای باید Marking و مدرک همان محموله را بررسی کند و فقط از روی نام استاندارد در کاتالوگ درباره Edition گواهی نتیجه نگیرد.

‏Performance Level 1

‏PANTHER در Level 1 خانواده Eschbach قرار دارد. این جایگاه آن را از LION Level 2 و BUFFALO Level 3 جدا می‌کند.

‏Performance Level بالاتر لزوماً برای تمام پروژه‌ها لازم نیست، اما هر Level ساختار و عملکرد مخصوص خود را دارد.

‏به همین دلیل اطلاعات L2 یا L3 نباید وارد صفحه شیلنگ Eschbach SPECIAL 500 شود.

‏ÖNORM و Approval دریایی

‏صفحه فعلی PANTHER L1 عبارت ÖNORM F 2105 را در بخش Approvals می‌آورد.

‏Eschbach همچنین Russian Maritime Register را برای این خانواده ذکر می‌کند.

‏اگر کارفرما یکی از این تأییدیه‌ها را در Tender الزام می‌کند، واحد خرید باید Certificate فعلی و قابل ردیابی همان محصول را از فروشنده مطالبه کند.

‏وضعیت فعلی سایز D38

‏دیتاشیت رسمی SPECIAL-500 PANTHER سایز 38 میلی‌متر را در جدول فنی خود دارد. بنابراین اصل وجود این Variant قطعی است.

‏صفحه جدید PANTHER L1 قطرهای استاندارد منتخب را نمایش می‌دهد و برای قطرهای دیگر امکان سفارش را مطرح می‌کند. همین تفاوت باعث می‌شود موجودی و Lead Time سایز D38 اهمیت بیشتری پیدا کنند.

‏پیش از انتشار عبارت «موجود» در فروشگاه، واحد فروش باید Availability روز 1½ inch را از Eschbach یا تأمین‌کننده معتبر تأیید کند.

‏انتخاب طول مناسب

‏طول شیلنگ مستقیماً روی وزن قابل حمل، افت فشار و نحوه استقرار خط اثر دارد.

‏Eschbach بسته به قطر امکان تولید طول‌های مختلف را فراهم می‌کند و برای خانواده محصول به طول‌های بلند تا 1000 متر نیز اشاره دارد. بااین‌حال سند عمومی حداکثر طول اختصاصی D38 را مشخص نمی‌کند.

‏در RFQ بهتر است طول موردنیاز مانند 15، 20، 25 یا مقدار دیگر به‌صراحت درج شود و واحد خرید از حدس‌زدن طول استاندارد خودداری کند.

‏انتخاب کوپلینگ

‏Eschbach امکان نصب انواع Couplingهای ملی و بین‌المللی را بنا بر سفارش فراهم می‌کند.

‏برای D38 نمی‌توان بدون سند Storz یا یک استاندارد اتصال خاص را پیش‌فرض گرفت. سیستم موجود در خودرو، پمپ، تقسیم‌کننده و نازل باید نوع اتصال را تعیین کند.

‏واحد خرید باید Nominal Size، Material، Pressure Rating و روش Binding کوپلینگ را در RFQ مشخص کند.

‏Binding و فشار مجاز مجموعه

‏نحوه اتصال Coupling به شیلنگ بخشی از ایمنی مجموعه را تشکیل می‌دهد. Eschbach به‌صراحت فشار مجاز Hose Assembly را وابسته به فشار نامی Coupling و روش Fitting می‌داند.

‏در نتیجه Working Pressure برابر 16 bar فقط ظرفیت اعلامی خود شیلنگ را نشان می‌دهد.

‏اگر اتصال فشار پایین‌تری داشته باشد، مجموعه باید محدودیت همان جزء ضعیف‌تر را رعایت کند.

‏افت فشار در شیلنگ D38

‏قطر 38 میلی‌متر سطح مقطع بیشتری نسبت به D25 دارد، اما میزان افت فشار همچنان به دبی و طول خط بستگی دارد.

‏افزایش طول، دبی بالا، اختلاف ارتفاع و اتصالات متعدد می‌توانند فشار در دسترس نازل را کاهش دهند.

‏برای طراحی شبکه یا خط حمله نباید فقط عبارت Low Friction Loss را مبنای محاسبه قرار داد. محاسبه هیدرولیکی باید شرایط واقعی پروژه را لحاظ کند.

‏مقایسه D38 با C42

‏D38 و C42 دو سایز متفاوت هستند. D38 قطر داخلی 38 میلی‌متر دارد، درحالی‌که C42 از قطر 42 میلی‌متر استفاده می‌کند.

‏نسخه C42 در دیتاشیت جدید PANTHER جایگاه استاندارد مشخص و Test Numberهای اختصاصی دارد. D38 در دیتاشیت SPECIAL-500 حضور دارد، اما صفحه فعلی آن را میان قطرهای منتخب اصلی نمایش نمی‌دهد.

‏بنابراین در خرید نباید عنوان 1½ inch را به C42 تبدیل کرد.

‏مقایسه D38 با D25

‏نسخه D38 نسبت به D25 قطر داخلی بزرگ‌تر و وزن خشک بیشتری دارد.

‏Eschbach برای D38 وزن 195 g/m و برای 1 inch / D25 در همان دیتاشیت وزن 135 g/m درج می‌کند.

‏اگر پروژه بین این دو سایز انتخاب دارد، مهندس باید دبی موردنیاز، افت فشار، قابلیت حمل و نوع Coupling را در کنار هم بررسی کند.

‏صفحه SPECIAL 500 سایز یک اینچ اطلاعات D25 را جداگانه ارائه می‌کند تا دو Variant با یکدیگر ترکیب نشوند.

‏کنترل خرید

‏واحد خرید ابتدا نام Jakob Eschbach و خانواده SPECIAL 500 / PANTHER را روی مدارک کنترل کند.

‏قطر داخلی باید دقیقاً 38 mm یا 1½ inch باشد.

‏تیم کنترل کیفیت وزن اسمی 195 g/m را با دیتاشیت سفارش تطبیق دهد.

‏فشار کاری خود شیلنگ باید 16 bar باشد.

‏دیتاشیت برای Test Pressure مقدار 24 bar می‌دهد.

‏Burst Pressure نیز باید با مقدار 60 bar مطابقت داشته باشد.

‏واحد خرید طول دقیق را با RFQ کنترل کند.

‏رنگ محموله باید با سفارش هماهنگ باشد.

‏در صورت تحویل Hose Assembly، نوع Coupling و Pressure Rating آن بررسی شود.

‏روش Binding باید با اتصال و فشار پروژه سازگاری داشته باشد.

‏Marking DIN 14811 و Class 1 در صورت الزام Tender کنترل شوند.

‏اگر پروژه ÖNORM یا Russian Maritime Register می‌خواهد، Certificate معتبر همان محموله درخواست شود.

‏Batch، Lot و تاریخ تولید در صورت درج روی کالا یا بسته‌بندی ثبت شوند.

‏Country of Origin نیز از روی Marking و مدارک حمل کنترل شود.

‏بازرسی قبل از استفاده

‏اپراتور پیش از استقرار خط باید تمام طول شیلنگ را از نظر پارگی، بریدگی و سایش غیرعادی بررسی کند.

‏بافت خارجی نباید تارهای پاره، ناحیه سوخته یا آسیب موضعی شدید داشته باشد.

‏کوپلینگ‌ها باید محکم بمانند و هیچ حرکت غیرعادی در محل Binding دیده نشود.

‏واشرها و سطوح آب‌بندی نیز باید سلامت کافی داشته باشند.

‏اگر شیلنگ قبلاً با حرارت شدید، مواد شیمیایی یا ضربه مکانیکی غیرعادی مواجه شده، مسئول نگهداری باید بررسی عمیق‌تری انجام دهد.

‏کنترل حین عملیات

‏هنگام افزایش فشار، اپراتور باید نشتی، برآمدگی یا تغییر شکل موضعی را زیر نظر بگیرد.

‏مسیر خط نباید روی لبه تیز یا سطحی قرار گیرد که بافت را سریع تخریب کند.

‏عبور خودرو از روی شیلنگ بدون Hose Bridge یا محافظ مناسب می‌تواند آسیب جدی ایجاد کند.

‏Kink شدید نیز جریان را محدود می‌کند و تنش موضعی را بالا می‌برد؛ بنابراین تیم عملیاتی باید مسیر را تا حد امکان روان نگه دارد.

‏تمیزکاری شیلنگ Eschbach SPECIAL 500 بعد از عملیات

‏بعد از پایان عملیات، تیم نگهداری باید گل، خاک و آلودگی را از سطح شیلنگ پاک کند.

‏ابزار بسیار زبر می‌تواند به الیاف خارجی آسیب بزند. شوینده یا ماده شیمیایی ناسازگار نیز ممکن است روی بافت یا EPDM اثر نامطلوب بگذارد.

‏پیش از انبارش طولانی، شیلنگ باید شرایط خشک و تمیز داشته باشد.

‏چه زمانی شیلنگ از سرویس خارج شود؟

‏پارگی عمیق، بریدگی شدید یا تخریب گسترده بافت به ارزیابی تخصصی نیاز دارد.

‏برآمدگی غیرعادی می‌تواند نشانه مشکل ساختاری باشد و نباید نادیده گرفته شود.

‏نشتی از بدنه، جداشدگی لاینر یا آسیب جدی در محل Coupling نیز نیاز به بررسی فوری دارد.

‏اگر Binding شل شود یا اتصال تغییر شکل دهد، استفاده مجدد بدون ارزیابی ایمنی مناسب نیست.

‏آسیب حرارتی و شیمیایی شدید نیز می‌تواند ساختار شیلنگ را تضعیف کند؛ حتی اگر سطح در نگاه اول سالم به نظر برسد.

‏شرایط انبارش

‏محیط خشک و تمیز شرایط مناسب‌تری برای نگهداری شیلنگ فراهم می‌کند.

‏بار سنگین نباید برای مدت طولانی روی رول یا تاخوردگی‌ها قرار گیرد.

‏واحد انبار بهتر است شیلنگ را از مواد شیمیایی ناسازگار و گرمای غیرضروری دور نگه دارد.

‏بازرسی دوره‌ای رول، کوپلینگ و نقاط تاخوردگی کمک می‌کند آسیب احتمالی زودتر شناسایی شود.

‏محدودیت‌های ایمنی

‏فشار کاری 16 bar فقط به خود شیلنگ مربوط است.

‏کوپلینگ و Binding می‌توانند Working Pressure مجموعه را کاهش دهند.

‏Burst Pressure برابر 60 bar فشار بهره‌برداری نیست.

‏سایز 1½ inch معادل 38 mm است و با C42 تفاوت دارد.

‏اعداد سایش C42، C52 یا B75 به D38 تعلق ندارند.

‏Test Number اختصاصی D38 در دیتاشیت عمومی بررسی‌شده پیدا نشد.

‏نوع Coupling این ردیف Vendor List هنوز مشخص نیست.

‏طول دقیق سفارش باید داخل RFQ بیاید.

‏ویژگی‌های مدل‌های PU-Coated مانند GRIZZLY نباید به SPECIAL 500 منتقل شوند.

‏موجودی روز D38 نیازمند استعلام است.

‏مشخصات فنی

‏برند: Jakob Eschbach / ESCHBACH

‏نام محصول: Synthetic SPECIAL 500

‏نام خانواده جدید: ESCHBACH PANTHER L1 / SPECIAL-500 PANTHER

‏نوع محصول: شیلنگ تخت آتش‌نشانی Lay-Flat

‏سایز: 1½ inch

‏قطر داخلی: 38 mm

‏کلاس: Class 1 / Level 1

‏وزن اسمی D38: 195 g/m

‏جنس بافت خانواده جدید: 100% نخ پلی‌استر مصنوعی با استحکام بالا

‏نوع بافت: Round-Woven / Twill

‏لاینر داخلی: EPDM مقاوم به پیرشدگی

‏فشار کاری شیلنگ: 16 bar؛ ‏فشار آزمون: 24 bar

‏فشار ترکیدگی: 60 bar

‏مقاومت

مقاومت سرمایی خانواده: تا 40- °C؛ ‏مقاومت حرارتی خانواده: تا 100+ °C

‏مقاومت سایشی: سازنده مقاومت سایشی را برای PANTHER اعلام می‌کند؛ مقدار اختصاصی D38 در سند عمومی پیدا نشد

‏

Low Friction Loss: سازنده این ویژگی را برای خانواده محصول ذکر می‌کند؛ عدد هیدرولیکی D38 ارائه نشده است

‏مقاومت پیرشدگی: High Aging Resistance طبق اطلاعات Eschbach

‏Flame-Retardant: طبق صفحه فعلی PANTHER L1

‏DIN 14811: Class 1 طبق اطلاعات سازنده

‏وضعیت DIN: DIN 14811:2008-01 همراه Amendments A1، A2 و A3 در DIN Media Current است

‏ÖNORM: F 2105 طبق اطلاعات جدید PANTHER

‏Russian Maritime Register: در فهرست Approvalهای سازنده

‏Test Number اختصاصی D38: در سند عمومی بررسی‌شده پیدا نشد

‏طول سفارش: باید در RFQ مشخص شود

‏حداکثر طول اختصاصی D38: تأیید نشد

‏نوع Coupling: بنا بر سفارش؛ برای این ردیف مشخص نشده است

‏روش Binding: متناسب با نوع Coupling و سفارش

‏Working Pressure مجموعه کوپل‌شده: وابسته به Pressure Rating اتصال و روش Binding

‏محل ساخت درج‌شده در دیتاشیت: Marsberg, Germany

‏وضعیت خانواده: PANTHER L1 در سایت فعلی Eschbach فعال است

‏وضعیت سایز D38: در دیتاشیت رسمی SPECIAL-500 ثبت شده؛ موجودی/تأمین روز نیازمند استعلام

‏جمع‌بندی

‏شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ یک شیلنگ تخت آتش‌نشانی با قطر داخلی 38 میلی‌متر، وزن اسمی 195 گرم بر متر و لاینر EPDM است. دیتاشیت رسمی برای این Variant فشار کاری 16 bar، فشار آزمون 24 bar و فشار ترکیدگی 60 bar را مشخص می‌کند.

‏خانواده شیلنگ Eschbach SPECIAL 500 در نام‌گذاری جدید سازنده با PANTHER L1 ارتباط دارد و از بافت پلی‌استر مصنوعی، ساختار انعطاف‌پذیر و مقاومت دمایی گسترده بهره می‌برد. بااین‌حال D38 با C42 یا سایر قطرها یکسان نیست و اطلاعات اختصاصی آن‌ها نباید وارد این صفحه شوند.

‏پیش از خرید شیلنگ Eschbach SPECIAL 500 سایز 1.5 اینچ، واحد خرید باید قطر 38 میلی‌متر، طول، رنگ، نوع Coupling، روش Binding، Marking استاندارد و فشار مجاز مجموعه نهایی را کنترل کند. استعلام موجودی روز D38 و درج دقیق طول و نوع اتصال در RFQ نیز احتمال تحویل Variant اشتباه را کاهش می‌دهد.
