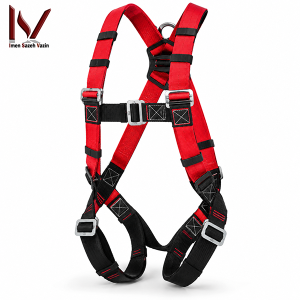

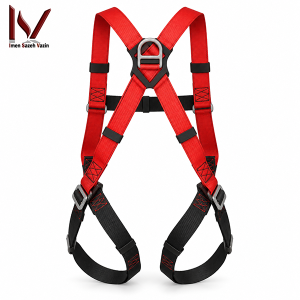

معرفی هارنس فول بادی PROMAX HQR-4538

هارنس HQR-4538 فول بادی PROMAXبرای کاربرانی طراحی شده است که در محیط‌های صنعتی، ساختمانی و عملیاتی در ارتفاع فعالیت می‌کنند و به یک سیستم مهار بدن مطمئن نیاز دارند.

‏تسمه‌های پلی‌آمید به‌کاررفته در این هارنس، انعطاف‌پذیری و استحکام مناسبی برای استفاده در فعالیت‌های ارتفاعی فراهم می‌کنند. ساختار فول‌بادی نیز باعث می‌شود شانه‌ها، تنه و ران‌ها به‌صورت یک مجموعه در سیستم مهار قرار گیرند.

‏این طراحی در مقایسه با کمربندهای ساده کمری برای سیستم Fall Arrest مناسب‌تر است؛ زیرا هنگام توقف سقوط، هدف این است که بدن کاربر در وضعیت کنترل‌شده‌تری نگه داشته شود و نیروی وارده تنها روی یک بخش کوچک متمرکز نشود.

‏PROMAX HQR-4538 برای فعالیت‌هایی مانند کار روی داربست، سازه‌های فلزی، پروژه‌های ساختمانی، پالایشگاه، پتروشیمی، تعمیرات صنعتی و برخی فعالیت‌های برج و دکل گزینه‌ای قابل بررسی است.

‏اطلاعات این مدل در بخش تجهیزات کار در ارتفاع ایمن‌کاستا قابل مشاهده است.

استاندارد EN 361

‏EN 361 استاندارد اصلی هارنس‌های فول بادی مورد استفاده در سیستم‌های متوقف‌کننده سقوط است.

‏این استاندارد الزامات مربوط به طراحی، آزمون، عملکرد، Marking و اطلاعاتی را که سازنده باید همراه هارنس ارائه کند مشخص می‌کند.

‏نسخه جاری آن همچنان BS EN 361:2002 در مرجع رسمی BSI است.

‏برای HQR-4538 نیز EN 361 در اطلاعات ایمن‌کاستا ذکر شد. هنگام تحویل محصول بهتر است همین استاندارد روی Label یا Certificate خود هارنس نیز کنترل شود.

وضعیت EN 355

‏ایمن‌کاستا در معرفی HQR-4538 به EN 355 نیز اشاره می‌کند.

‏اما EN 355 استاندارد بدنه هارنس فول‌بادی نیست؛ این استاندارد مربوط به Energy Absorber یا جاذب انرژی است.

‏مرجع رسمی BS EN 355:2002 در BSI نیز EN 355 را برای جاذب‌های انرژی تعریف می‌کند.

‏بنابراین اگر HQR-4538 همراه جاذب انرژی یا لنیارد شوک‌گیر عرضه شود، EN 355 می‌تواند به آن جزء مربوط باشد. برای خود هارنس، استاندارد اصلی EN 361 است.

 ظرفیت ۱۵۰ کیلوگرم

‏در اطلاعات ایمن‌کاستا برای PROMAX HQR-4538 تحمل وزن فرد تا حدود ۱۵۰ کیلوگرم ذکر شده است.

‏این مشخصه برای همین مدل HQR-4538 ثبت شده و برخلاف بعضی مدل‌های دیگر PROMAX می‌توان آن را به‌صورت «ظرفیت اعلامی فروشنده تا حدود ۱۵۰ کیلوگرم» درج کرد.

‏بااین‌حال در استفاده حرفه‌ای بهتر است حداکثر Rated Load روی Label یا Manual همان محصول نیز کنترل شود.

‏وزن کاربر تنها معیار نیست و وزن ابزار، لباس و تجهیزات همراه نیز می‌تواند در ظرفیت کل سیستم اهمیت داشته باشد.

تسمه پلی‌آمید

‏تسمه‌های HQR-4538 طبق اطلاعات فروشنده از پلی‌آمید ساخته شده‌اند.

‏پلی‌آمید به دلیل استحکام کششی مناسب و انعطاف‌پذیری در بسیاری از تجهیزات حفاظت از سقوط استفاده می‌شود.

‏بااین‌حال هرگونه بریدگی، ریش‌ریش‌شدن، سوختگی، ساییدگی شدید یا آلودگی شیمیایی روی تسمه‌ها باید جدی گرفته شود.

ساختار فول بادی

‏در هارنس تمام‌بدن، تسمه‌ها نواحی شانه، تنه و پاها را دربر می‌گیرند.

‏این ساختار به حفظ بهتر موقعیت بدن هنگام توقف سقوط کمک می‌کند.

‏هارنس باید متناسب با بدن کاربر تنظیم شود و تسمه‌ها نباید پیچ خورده یا بیش‌ازحد شل باشند.

تفاوت HQR-4538 با H-4538-E

‏HQR-4538 و H-4538-E دو مدل متفاوت PROMAX هستند.

‏برای H-4538-E تسمه پلی‌آمید، اتصالات استیل و کیف حمل مقاوم در برابر رطوبت ذکر شده است.

‏برای HQR-4538 مهم‌ترین مشخصات قابل ردیابی، تسمه پلی‌آمید و ظرفیت اعلامی حدود ۱۵۰ کیلوگرم هستند.

‏بنابراین مشخصات اتصالات یا کیف H-4538-E نباید بدون مدرک به HQR-4538 منتقل شوند.

تفاوت HQR-4538 با Luxury

‏مدل Luxury نیز یک هارنس جداگانه از PROMAX است.

‏Luxury با پدهای کمر و ران، اجزای آلومینیومی و ویژگی‌های ارگونومیک بیشتر معرفی شد.

‏این مشخصات نباید به HQR-4538 نسبت داده شوند مگر اینکه در دیتاشیت خود این مدل نیز ذکر شوند.

تفاوت PROMAX HQR-4538 با KOSTA HQR-4538

‏یک نکته مهم این است که ایمن‌کاستا علاوه بر PROMAX HQR-4538، یک HQR-4538 با برند KOSTA نیز معرفی می‌کند.

‏در نسخه KOSTA استانداردهای EN 361، EN 358 و EN 813 ذکر شده‌اند.

‏این مشخصات مربوط به محصول KOSTA هستند و نباید خودکار به نسخه PROMAX منتقل شوند.

‏برای PROMAX HQR-4538 در منبع مورد بررسی، EN 361 و EN 355 ذکر شده‌اند.

 نقاط اتصال هارنس

‏کاربرد هر Attachment Point باید از روی Label و دستورالعمل همان هارنس مشخص شود.

‏هر حلقه روی هارنس الزاماً برای Fall Arrest طراحی نشده است.

‏برخی نقاط ممکن است برای Restraint، Positioning یا اتصال تجهیزات جانبی استفاده شوند.

‏تا زمانی که Configuration دقیق PROMAX HQR-4538 از روی Manual مشخص نشده است، تعداد و کاربرد نقاط اتصال نباید حدس زده شوند.

Fall Arrest

‏Fall Arrest به سیستمی گفته می‌شود که پس از شروع سقوط، کاربر را پیش از برخورد با سطح پایین‌تر متوقف می‌کند.

‏هارنس فول‌بادی یکی از اجزای این سیستم است.

‏خود هارنس بدون لنیارد، جاذب انرژی، کارابین و Anchor Point مناسب نمی‌تواند یک سیستم کامل حفاظت از سقوط تشکیل دهد.

 انتخاب لنیارد مناسب

‏نوع لنیارد باید با فعالیت و شرایط محیط تطبیق داشته باشد.

‏در فعالیت‌هایی که احتمال Free Fall وجود دارد، ممکن است استفاده از لنیارد دارای Energy Absorber ضروری باشد.

‏برای بررسی سایر تجهیزات تکمیلی می‌توان از بخش فروشگاه تجهیزات ایمنی ISV Kala نیز استفاده کرد.

جاذب انرژی

‏وظیفه Energy Absorber کاهش بخشی از انرژی ایجادشده هنگام سقوط است.

‏این تجهیز کمک می‌کند نیروی واردشده به بدن و سیستم کمتر شود.

‏اگر همراه HQR-4538 جاذب انرژی استفاده می‌شود، خود Energy Absorber باید دارای استاندارد و Marking مناسب باشد.

Anchor Point

‏نقطه مهار یا Anchor یکی از بخش‌های حیاتی سیستم Fall Protection است.

‏مقاومت، محل و ارتفاع Anchor روی عملکرد کل سیستم تأثیر مستقیم دارند.

‏یک هارنس استاندارد اگر به نقطه نامناسب متصل شود نمی‌تواند حفاظت مورد انتظار را ایجاد کند.

Fall Clearance

‏پیش از شروع کار باید فاصله آزاد زیر کاربر محاسبه شود.

‏طول لنیارد، بازشدن Energy Absorber، حرکت D-Ring، قد کاربر و ضریب ایمنی همگی در Clearance مؤثر هستند.

‏اگر این فاصله کافی نباشد، ممکن است کاربر پیش از توقف کامل با سطح پایین‌تر برخورد کند.

خطر Swing Fall

‏اتصال به Anchor دور از محور کاربر می‌تواند باعث سقوط آونگی شود.

‏در این شرایط فرد پس از سقوط به طرف سازه تاب می‌خورد و خطر برخورد با ستون یا تجهیزات اطراف افزایش می‌یابد.

‏قرارگیری مناسب Anchor به کاهش این خطر کمک می‌کند.

Suspension Trauma

‏پس از توقف سقوط، معلق‌ماندن طولانی کاربر در هارنس می‌تواند خطرناک باشد.

‏فشار تسمه‌ها روی پاها ممکن است گردش خون را محدود کند.

‏به همین دلیل هر برنامه کار در ارتفاع باید Rescue Plan مشخصی برای پایین‌آوردن سریع فرد داشته باشد.

کاربرد در ساختمان‌سازی

‏HQR-4538 در اطلاعات ایمن‌کاستا برای ساختمان‌سازی معرفی شد.

‏فعالیت‌هایی مانند نصب سازه فلزی، نما، سقف و تعمیرات ارتفاعی از جمله موقعیت‌هایی هستند که سیستم Fall Protection اهمیت دارد.

کاربرد در داربست‌بندی

‏داربست‌بندی یکی دیگر از کاربردهای اعلام‌شده برای این مدل است.

‏در این فعالیت کاربر مرتب بین نقاط مختلف حرکت می‌کند و سیستم اتصال باید امکان جابه‌جایی ایمن را فراهم کند.

کاربرد در نفت و گاز

‏کار روی مخازن، سازه‌ها، خطوط و تجهیزات مرتفع در صنایع نفت و گاز می‌تواند خطر سقوط ایجاد کند.

‏PROMAX HQR-4538 در منابع فروش برای این صنایع نیز معرفی شد.

‏نوع Anchor و سیستم اتصال باید براساس شرایط واقعی سایت تعیین شوند.

کاربرد در پتروشیمی

‏در مجتمع‌های پتروشیمی، بسیاری از تجهیزات و مسیرهای دسترسی در ارتفاع قرار دارند.

‏استفاده از هارنس مناسب تنها بخشی از برنامه ایمنی است و باید با لایف‌لاین، Anchor و برنامه نجات هماهنگ شود.

بازرسی پیش از استفاده از هارنس HQR-4538

‏تسمه‌ها قبل از هر بار استفاده از نظر بریدگی، پارگی، ریش‌ریش‌شدن، سوختگی و ساییدگی بررسی شوند.

‏دوخت‌های باربر نباید باز یا آسیب‌دیده باشند.

‏تمام قطعات فلزی و سگک‌ها نیز باید عملکرد صحیح داشته باشند.

کنترل Label

‏Label هارنس باید خوانا باشد.

‏مدل HQR-4538، استاندارد، تاریخ تولید، شماره سریال یا Batch در صورت درج باید قابل بررسی باقی بمانند.

‏از هارنس فاقد هویت یا Marking قابل رهگیری در کاربرد حرفه‌ای استفاده نشود.

بازرسی دوره‌ای

‏بررسی روزانه کاربر جای Periodic Examination تخصصی را نمی‌گیرد.

‏هارنس باید در دوره‌های تعیین‌شده توسط سازنده یا برنامه HSE مجموعه توسط فرد صلاحیت‌دار بررسی شود.

‏شرایط محیط، میزان استفاده و سابقه تجهیزات روی فاصله بازرسی اثر دارند.

پس از وقوع سقوط

‏اگر HQR-4538 یک سقوط واقعی را متوقف کرده باشد، نباید بدون ارزیابی تخصصی دوباره استفاده شود.

‏بار سقوط می‌تواند به تسمه‌ها، دوخت‌ها یا اتصالات آسیبی وارد کند که در بررسی ظاهری ساده دیده نشود.

تمیزکاری

‏برای تمیزکردن تسمه‌ها از روش سازگار با پلی‌آمید و دستورالعمل سازنده استفاده شود.

‏اسید، سفیدکننده قوی، حلال و مواد شیمیایی ناشناخته می‌توانند الیاف را ضعیف کنند.

‏هارنس باید در دمای محیط و دور از حرارت مستقیم خشک شود.

 نگهداری هارنس HQR-4538

‏هارنس در محیط خشک، تمیز و دور از نور مستقیم خورشید نگهداری شود.

‏تماس طولانی با روغن، مواد شیمیایی، حرارت، رطوبت و لبه‌های تیز می‌تواند عمر محصول را کاهش دهد.

مشخصات فنی کامل

‏برند: PROMAX Safety

‏نام فارسی برند: پرومکس

‏مدل: HQR-4538

‏نوع محصول: هارنس ایمنی فول بادی

‏کاربری: حفاظت از سقوط و کار در ارتفاع

‏جنس تسمه: پلی‌آمید طبق اطلاعات ایمن‌کاستا

‏حداکثر وزن اعلامی کاربر: حدود ۱۵۰ کیلوگرم

‏استاندارد اصلی اعلامی: EN 361

‏نسخه جاری EN 361: EN 361:2002

‏EN 355: در منبع فروش ذکر شده؛ استاندارد مربوط به Energy Absorber است؛ EN 358: برای نسخه PROMAX HQR-4538 تأیید نشد؛ EN 813: برای نسخه PROMAX HQR-4538 تأیید نشد.

‏جنس اتصالات فلزی: از منبع بررسی‌شده برای نسخه PROMAX تأیید نشد.

‏تعداد نقاط اتصال: برای همین نسخه تأیید دقیق نشد.

‏وزن خود هارنس: تأیید نشد.

‏سایزبندی: از منبع بررسی‌شده تأیید نشد.

‏Part Number جداگانه: تأیید نشد.

‏کشور سازنده همین مدل: تأیید مستقل نشد.

‏وضعیت عرضه ایران: تأییدشده

 کنترل اصالت و تطبیق کالا هارنس HQR-4538

‏نام PROMAX Safety روی Label محصول کنترل شود.

‏مدل باید دقیقاً HQR-4538 باشد.

‏نسخه PROMAX با HQR-4538 برند KOSTA اشتباه نشود.

‏تسمه‌های پلی‌آمید با کالای تحویلی تطبیق داده شوند.

‏ظرفیت اعلامی حدود ۱۵۰ کیلوگرم روی Label یا Manual کنترل شود.

‏Marking استاندارد EN 361 بررسی شود.

‏اگر EN 355 درج شده، مشخص شود این استاندارد به جاذب انرژی یا مجموعه همراه مربوط است.

‏EN 358 یا EN 813 فقط در صورت درج روی Certificate همین نسخه ثبت شوند.

‏شماره سریال، Batch و تاریخ تولید در صورت وجود نگهداری شوند.

جمع‌بندی هارنس HQR-4538

‏هارنس HQR-4538 پرومکس یک هارنس فول‌بادی برای فعالیت‌های کار در ارتفاع است که با تسمه‌های پلی‌آمید و ظرفیت اعلامی تا حدود ۱۵۰ کیلوگرم در بازار ایران عرضه می‌شود.

‏این مدل برای ساختمان‌سازی، داربست‌بندی، نفت و گاز، پتروشیمی و سایر فعالیت‌های صنعتی در ارتفاع قابل استفاده است.

‏استاندارد اصلی هارنس EN 361 است و BSI نیز EN 361:2002 را همچنان استاندارد جاری Full Body Harness معرفی می‌کند. EN 355 نیز مربوط به جاذب انرژی است و نباید به‌عنوان استاندارد بدنه هارنس تفسیر شود.

‏برای تکمیل مجموعه حفاظت از سقوط، سایر تجهیزات حفاظت فردی و اجزایی مانند لنیارد، جاذب انرژی و کارابین نیز باید متناسب با فعالیت انتخاب شوند.
