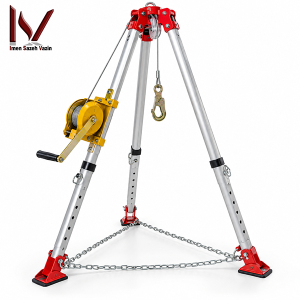

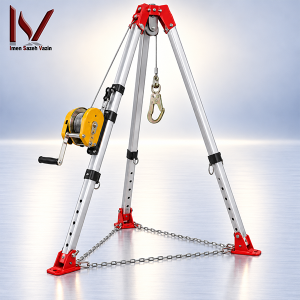

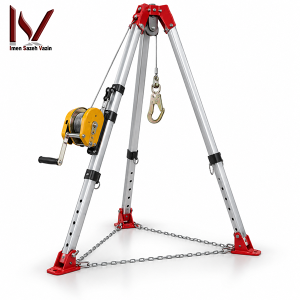

معرفی سه پایه نجات PROMAX Haru

سه پایه نجات پرومکس PROMAX Haru برای عملیات‌هایی طراحی شده است که ورود یا خروج کاربر از یک دهانه عمودی باید به‌صورت کنترل‌شده انجام شود. این شرایط در چاه‌ها، منهول‌های فاضلاب، مخازن، سیلوها و بسیاری از فضاهای بسته صنعتی قابل دیدن است.

‏سه پایه روی سطح مناسب اطراف دهانه باز می‌شود و نقطه اتصال در قسمت بالایی آن امکان هدایت سیستم نجات را فراهم می‌کند. در صورت استفاده از وینچ سازگار، اپراتور می‌تواند فرد را با کنترل بیشتر بالا یا پایین ببرد.

‏پایه‌های آلومینیومی باعث می‌شوند سیستم در مقایسه با بسیاری از سازه‌های فولادی قابلیت حمل مناسب‌تری داشته باشد. در قسمت رأس نیز ایمن‌کاستا برای این مدل ساختار استیل ضدزنگ را ذکر کرده است.

‏این تجهیز برای تیم‌های HSE، امداد و نجات صنعتی، تعمیر و نگهداری، آب و فاضلاب، پالایشگاه، پتروشیمی و مجموعه‌هایی که عملیات Confined Space Entry دارند قابل استفاده است.

‏صفحه Promax Rescue Tripod در Kosta Safety نیز عرضه این محصول را در گروه Fall Protection تأیید می‌کند.

سه‌پایه نجات چگونه کار می‌کند؟

‏سه پایه نجات یک سازه قابل‌حمل است که بالای دهانه فضای بسته قرار می‌گیرد و یک نقطه اتصال در بالای مسیر عمودی ایجاد می‌کند.

‏وینچ، طناب یا کابل نجات از طریق قسمت بالایی سیستم هدایت می‌شود و کاربر از طریق هارنس مناسب به سیستم متصل می‌شود.

‏اپراتور می‌تواند فرد را با کنترل بالا یا پایین ببرد یا در وضعیت اضطراری او را از فضای بسته بازیابی کند.

‏سه پایه به‌تنهایی یک سیستم نجات کامل نیست و باید با تجهیزات سازگار و برنامه نجات مشخص استفاده شود.

کاربرد سه پایه نجات پرومکس در فضاهایی که باز نیستند

‏فضای بسته می‌تواند شامل مخزن، منهول، چاه، کانال، حوضچه، سیلو یا محفظه‌ای باشد که ورود و خروج از آن محدود است.

‏در این محیط‌ها فقط خطر سقوط مطرح نیست؛ کمبود اکسیژن، گازهای سمی، مواد قابل اشتعال و دشواری خروج نیز می‌توانند عملیات را سخت کنند.

‏سه‌پایه نجات امکان ایجاد یک مسیر بازیابی عمودی را فراهم می‌کند تا در شرایط اضطراری نیاز به ورود غیرضروری فرد دوم به فضای خطرناک کاهش پیدا کند.

کاربرد روی منهول

‏منهول‌ها یکی از رایج‌ترین محل‌های استفاده از Rescue Tripod هستند.

‏سه پایه بالای دهانه مستقر می‌شود و کابل یا سیستم نجات از مرکز دهانه عبور می‌کند.

‏پیش از ورود فرد باید استقرار صحیح پایه‌ها، سیستم مهار و مسیر کابل کنترل شوند.

کاربرد در چاه

‏در عملیات بازرسی، تعمیر یا نجات در چاه، دسترسی عمودی کنترل‌شده اهمیت زیادی دارد.

‏سه‌پایه می‌تواند یک Anchor موقت در بالای دهانه ایجاد کند.

‏ظرفیت تجهیز، عمق چاه و طول وینچ باید پیش از عملیات با یکدیگر تطبیق داد.

کاربرد در مخازن صنعتی

‏مخازن فرآیندی و ذخیره ممکن است تنها یک دریچه محدود برای ورود و خروج داشته باشند.

‏در چنین محیطی، Rescue Plan باید پیش از ورود کاربر آماده باشد.

‏سه پایه می‌تواند بخشی از سیستم بازیابی فرد از دهانه بالایی مخزن باشد.

پایه‌های تلسکوپی

‏پایه‌های این گروه از سه‌پایه‌ها قابلیت تنظیم ارتفاع دارند.

‏این ساختار اجازه می‌دهد ارتفاع سیستم متناسب با دهانه و فضای موجود تنظیم شود.

‏هر پایه پس از تنظیم باید به‌طور کامل در موقعیت خود قفل شود.

‏استفاده با پین نیمه‌درگیر یا پایه‌ای که قفل نشده است می‌تواند پایداری کل سیستم را کاهش دهد.

جنس آلومینیوم

‏ایمن‌کاستا پایه‌های این تجهیز را آلومینیومی معرفی می‌کند.

‏آلومینیوم وزن سیستم را برای حمل‌ونقل و استقرار در سایت کاهش می‌دهد و در عین حال استحکام مناسبی برای این نوع سازه فراهم می‌کند.

‏سطح پایه‌ها باید قبل از استفاده از نظر خم‌شدگی، ترک یا آسیب مکانیکی بررسی شود.

رأس استیل ضدزنگ

‏در اطلاعات فروشنده، بخش رأس سه پایه از استیل ضدزنگ معرفی شد.

‏این بخش محل تمرکز اتصالات و هدایت کابل است و سلامت آن اهمیت زیادی دارد.

هر ترک، تغییر شکل یا خوردگی شدید در قسمت رأس مهم هستند.

ظرفیت ۱۰۰ کیلوگرم

‏ایمن‌کاستا ظرفیت این سه‌پایه را حدود ۱۰۰ کیلوگرم اعلام می‌کند.

‏همین ظرفیت در اسناد فنی مستقل خانواده HARU HD-240 نیز قابل دیدن است.

‏بااین‌حال پیش از استفاده باید Rated Load روی Label یا Manual همان کالای تحویلی بررسی شود.

‏وزن ابزار، لباس و تجهیزات متصل به فرد نیز در ارزیابی سیستم اهمیت دارند.

مدل‌های ۳۰ و ۵۰ متری

‏ایمن‌کاستا این محصول را با دو گزینه ۳۰ و ۵۰ متری معرفی می‌کند.

‏این عدد معمولاً به طول کابل وینچ یا سیستم بازیابی مربوط است.

‏طول مناسب باید براساس عمق فضای بسته و مسیر واقعی عملیات انتخاب شود.

‏کابل بسیار کوتاه امکان دسترسی کامل را از بین می‌برد و استفاده از طول اضافه نیز باید طبق دستورالعمل وینچ مدیریت شود.

وینچ نجات

‏وینچ امکان حرکت کنترل‌شده فرد در مسیر عمودی را فراهم می‌کند.

‏در یک سیستم Rescue، مکانیزم ترمز وینچ اهمیت زیادی دارد تا در صورت رهاشدن دسته، بار به‌صورت کنترل‌نشده حرکت نکند.

‏کابل، درام، دسته و سیستم ترمز باید قبل از عملیات بررسی شوند.

‏هر وینچ صنعتی عمومی برای نجات نفر مناسب نیست.

استاندارد EN 795

‏EN 795 به Anchor Deviceهای سیستم حفاظت فردی در برابر سقوط مربوط است.

‏سه‌پایه قابل‌حمل می‌تواند در گروه Anchor Deviceهای موقت Type B قرار گیرد.

‏نسخه جاری این استاندارد BS EN 795:2012 در مرجع رسمی BSI است.

‏منابع قدیمی HARU برای برخی مدل‌ها EN 795:1996 Class B را ذکر می‌کنند؛ این نسخه قدیمی استاندارد اکنون Withdrawn است و با EN 795:2012 جایگزین شد.

‏بنابراین برای سه‌پایه تحویلی بهتر است نسخه دقیق استاندارد روی Certificate همان محصول بررسی شود.

استاندارد EN 1496

‏EN 1496 مربوط به Rescue Lifting Device است و بیش از آنکه استاندارد خود بدنه سه پایه باشد، به تجهیز بالابر نجات مانند وینچ مربوط می‌شود.

‏نسخه جاری آن BS EN 1496:2017 در BSI است.

‏در اسناد قدیمی HARU برای وینچ، EN 1496:2006 Class A ذکر شد

؛ آن نسخه نیز اکنون Withdrawn و با نسخه ۲۰۱۷ جایگزین شد.

‏در نتیجه استاندارد سه پایه و استاندارد وینچ باید جداگانه روی مدارک محصول کنترل شوند.

رابطه EN 795 و EN 1496

‏یک سیستم کامل Rescue Tripod ممکن است دو نقش متفاوت داشته باشد.

‏خود سه پایه به‌عنوان Anchor Device ارزیابی می‌شود و وینچ بازیابی نیز به‌عنوان Rescue Lifting Device الزامات جداگانه دارد.

‏بنابراین وجود EN 795 روی سه پایه به‌تنهایی اثبات نمی‌کند که وینچ نیز EN 1496 دارد.

‏هر دو جزء باید با Configuration واقعی سیستم تطبیق داد.

وضعیت نام Haru

‏ایمن‌کاستا این تجهیز را با عنوان «سه پایه نجات Haru» و به‌عنوان محصول PROMAX معرفی می‌کند.

‏در عین حال HARU در بازار بین‌المللی نیز به‌صورت یک نام تجاری قابل ردیابی برای Rescue Tripod دیده می‌شود و مدل‌هایی مانند HD-240-20 و HD-240-50 وجود دارند.

‏به همین دلیل Haru را بهتر است در سایت به‌عنوان عنوان/سری بازار این محصول نگه داشت و Model Number دقیق فقط پس از مشاهده Label یا دیتاشیت همان کالای PROMAX ثبت شود.

ارتفاع کاری

‏منابع مستقل خانواده HARU HD-240 برای پایه‌های تلسکوپی بازه ارتفاع حدود ۱٫۳۵ تا ۲٫۴۰ متر را ثبت کرده‌اند.

‏اما صفحه Kosta برای Promax Rescue Tripod ارتفاع دقیق را منتشر نکرده است.

‏بنابراین این عدد بدون تطبیق با Label محصول PROMAX نباید به‌عنوان مشخصه قطعی همین SKU ثبت شود.

نقطه اتصال بالایی

‏رأس سه‌پایه معمولاً دارای نقطه یا نقاط اتصال برای هدایت تجهیزات نجات است.

‏محل نصب وینچ، قرقره یا Fall Arrest باید دقیقاً مطابق طراحی سازنده انتخاب شود.

‏ایجاد اتصال دست‌ساز یا نصب تجهیز روی بخشی که برای بارگذاری طراحی نشده است می‌تواند خطرناک باشد.

استفاده همراه هارنس

‏فردی که وارد فضای بسته می‌شود باید به هارنس متناسب با عملیات متصل باشد.

‏نوع Attachment Point مورد استفاده باید با Rescue System سازگار باشد.

‏برای بررسی تجهیزات مرتبط می‌توان از بخش فروشگاه تجهیزات ایمنی ISV Kala نیز استفاده کرد.

سیستم پشتیبان سقوط

‏در عملیات حرفه‌ای فضای بسته، تنها اتکا به وینچ نجات همیشه کافی نیست.

‏بسته به ارزیابی خطر ممکن است یک سیستم مستقل Fall Arrest یا Secondary Safety System نیز لازم باشد.

‏این موضوع در بسیاری از دستورالعمل‌های حرفه‌ای Rescue Tripod نیز مورد تأکید قرار گرفت.

استقرار سه پایه

‏سطح استقرار باید محکم و پایدار باشد.

‏پایه‌ها نباید روی سطحی قرار گیرند که امکان لغزش یا فرورفتن آن وجود دارد.

‏دهانه فضای بسته باید تا حد امکان در مرکز محدوده سه پایه قرار گیرد تا کابل بدون تماس نامناسب با لبه‌ها حرکت کند.

مهار پایه‌ها

‏بازشدن پایه‌ها باید مطابق دستورالعمل سازنده محدود شود.

‏اگر تجهیز دارای زنجیر یا Strap مهار پایه‌ها است، این جزء باید پیش از بارگذاری کامل نصب شود.

‏جابه‌جایی پایه‌ها در هنگام عملیات می‌تواند تعادل سیستم را مختل کند.

خطر لبه‌های تیز

‏کابل یا طناب نجات نباید مستقیماً روی لبه تیز دهانه حرکت کند.

‏اصطکاک و بریدگی می‌توانند استحکام سیستم را کاهش دهند.

‏قرقره‌ها و نقاط هدایت کابل باید درست در مسیر نصب شوند.

 Rescue Plan

‏وجود سه پایه به‌تنهایی به معنی آماده‌بودن برای نجات نیست.

‏پیش از ورود فرد باید مسئول عملیات، روش ارتباط، تجهیزات بازیابی، تیم پشتیبان و نحوه واکنش به شرایط اضطراری مشخص باشند.

‏همچنین باید تعیین شود در صورت از کار افتادن وینچ یا بروز بیهوشی کاربر چه روشی اجرا خواهد شد.

پایش فضاهایی که باز نیستند

‏سه پایه هیچ محافظتی در برابر کمبود اکسیژن یا گازهای سمی ایجاد نمی‌کند.

‏پیش از ورود و در صورت نیاز طی عملیات باید اتمسفر فضای بسته با تجهیزات مناسب ارزیابی شود.

‏وجود سه پایه هرگز جایگزین Gas Detector، تهویه یا Respiratory Protection نمی‌شود.

استفاده در فاضلاب

‏منهول‌ها و شبکه‌های فاضلاب از کاربردهای متداول سه‌پایه نجات هستند.

‏در این محیط‌ها احتمال وجود سولفید هیدروژن، متان، کمبود اکسیژن و آلودگی بیولوژیک وجود دارد.

‏سیستم نجات باید همراه کنترل این خطرات استفاده شود.

کاربرد در صنایع نفت و پتروشیمی

‏مخازن، Vesselها و فضاهای محدود فرآیندی در صنایع نفت، گاز و پتروشیمی ممکن است نیازمند ورود نفر باشند.

‏Rescue Tripod می‌تواند بخشی از برنامه ورود و نجات باشد، مشروط بر اینکه ابعاد دهانه و ساختار محل امکان نصب صحیح آن را فراهم کنند.

آموزش اپراتور

‏کاربر و فرد کنترل‌کننده وینچ باید پیش از عملیات یاد بگیرند.

‏روش نصب، قفل‌کردن پایه‌ها، اتصال هارنس، کار با ترمز وینچ و بازیابی اضطراری باید پیش از استفاده واقعی تمرین شوند.

بازرسی پیش از استفاده از سه پایه نجات پرومکس

‏پایه‌های آلومینیومی از نظر خم‌شدگی و ترک بررسی شوند.

‏رأس سه‌پایه و نقاط اتصال نباید تغییر شکل داشته باشند.

‏پین‌های تنظیم ارتفاع باید سالم و کاملاً درگیر شوند.

‏کابل وینچ از نظر خوردگی، پیچ‌خوردگی، له‌شدگی یا رشته‌های شکسته کنترل شود.

کنترل وینچ

‏دسته وینچ باید روان حرکت کند.

‏سیستم ترمز باید بار را بدون لغزش ناخواسته نگه دارد.

‏قرقره‌ها باید آزادانه بچرخند و کابل در مسیر صحیح قرار گیرد.

‏هر صدای غیرعادی یا عملکرد نامطمئن باید پیش از ورود نفر بررسی شود.

پس از بارگذاری اضطراری

‏اگر سه پایه یا وینچ در یک حادثه واقعی تحت بار شدید قرار گرفته‌اند، نباید بدون بازرسی دوباره وارد سرویس شوند.

‏آسیب داخلی یا تغییر شکل ممکن است در بررسی ظاهری اولیه مشخص نباشد.

تمیزکاری سه پایه نجات پرومکس

‏گردوغبار، گل و آلودگی از روی پایه‌ها و اجزای مکانیکی پاک شوند.

‏برای کابل و مکانیزم وینچ از روش نگهداری سازنده استفاده شود.

‏از مواد خورنده یا شوینده‌هایی که به آلومینیوم، استیل یا قطعات وینچ آسیب می‌زنند استفاده نشود.

نگهداری سه پایه نجات پرومکس

‏سه پایه در محیط خشک و دور از مواد شیمیایی خورنده نگهداری شود.

‏کابل وینچ نباید خیس یا آلوده برای مدت طولانی داخل سیستم جمع شود.

‏تمام اجزا بهتر است در کیف یا محفظه مناسب حمل شوند تا در زمان انتقال ضربه نبینند.

مشخصات فنی کامل سه پایه نجات پرومکس

‏برند عرضه‌شده: PROMAX Safety

‏نام محصول در Kosta: Promax Rescue Tripod

‏عنوان بازار ایران: سه پایه نجات Haru

‏نوع تجهیز: Rescue Tripod

‏کاربری: نجات و ورود به فضای بسته

‏جنس پایه‌ها: آلومینیوم طبق اطلاعات ایمن‌کاستا

‏جنس رأس: استیل ضدزنگ طبق اطلاعات ایمن‌کاستا

‏پایه‌های تلسکوپی: دارد.

‏قابلیت تنظیم ارتفاع: دارد.

‏قابلیت نصب وینچ: دارد.

‏ظرفیت اعلامی: حدود ۱۰۰ کیلوگرم

‏نسخه وینچ ۳۰ متری: طبق اطلاعات ایمن‌کاستا عرضه می‌شود.

‏نسخه وینچ ۵۰ متری: طبق اطلاعات ایمن‌کاستا عرضه می‌شود.

‏ارتفاع دقیق PROMAX: در صفحه رسمی Kosta اعلام نشده است.

‏قطر کابل: برای نسخه PROMAX در صفحه Kosta اعلام نشده است.

‏وزن سه پایه: برای نسخه PROMAX تأیید نشد.

‏Model Number کارخانه: در صفحه Kosta اعلام نشده است.

‏Part Number: اعلام نشده است.

‏استاندارد اعلامی خانواده HARU: EN 795 برای سه پایه

‏استاندارد اعلامی وینچ خانواده HARU: EN 1496

‏نسخه استاندارد روی کالای PROMAX: باید از Label یا Certificate همان Batch کنترل شود.

‏کشور سازنده همین نسخه PROMAX: از صفحه Kosta تأیید نشد.

‏وضعیت عرضه ایران: تأییدشده

 کنترل اصالت و تطبیق سه پایه نجات پرومکس

‏نام PROMAX Safety و عنوان Rescue Tripod روی اسناد خرید بررسی شود.

‏عبارت Haru با Label و دیتاشیت همان کالای تحویلی تطبیق داد.

‏Model Number دقیق از روی پلاک یا Technical Data Sheet استخراج شود.

‏ظرفیت مجاز روی Label با عدد اعلامی ۱۰۰ کیلوگرم مقایسه شود.

‏طول کابل وینچ دقیقاً مشخص شود.

‏استاندارد سه پایه و وینچ به‌صورت جداگانه بررسی شوند.

‏Certificate مربوط به EN 795 و در صورت وجود وینچ، EN 1496 دریافت شود.

‏تاریخ تولید، Serial Number و Batch در صورت وجود ثبت شوند.

جمع‌بندی سه پایه نجات پرومکس

‏سه پایه نجات پرومکس مدل Haru یک سیستم قابل‌حمل برای عملیات نجات و ورود به فضاهای بسته است که در بازار ایران با پایه‌های آلومینیومی، رأس استیل ضدزنگ، ظرفیت اعلامی حدود ۱۰۰ کیلوگرم و نسخه‌های وینچ‌دار عرضه می‌شود.

‏این تجهیز برای چاه، منهول، مخازن، گودال‌ها و سایر نقاط دارای دسترسی عمودی محدود کاربرد دارد و می‌تواند نقطه مهار مناسبی برای سیستم بازیابی نفر ایجاد کند.

‏استاندارد EN 795 به Anchor Device و استاندارد EN 1496 به Rescue Lifting Device مربوط است. بنابراین مدارک سه پایه و وینچ باید جداگانه بررسی شوند.

‏برای تکمیل سیستم عملیات، انتخاب تجهیزات حفاظت فردی و سایر تجهیزات مانند هارنس، کانکتور، حفاظت تنفسی و پایش گاز باید براساس ارزیابی خطر فضای بسته انجام شود.
