هارنس H-4538-E پرومکس | فول بادی کار در ارتفاع

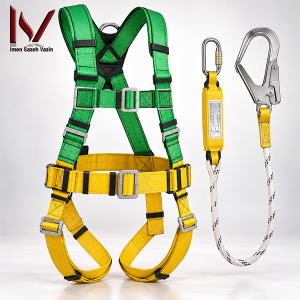

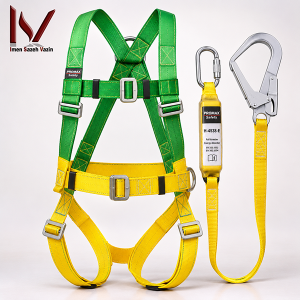

معرفی هارنس فول بادی PROMAX H-4538-E

هارنس H-4538-E فول بادی PROMAX  برای کاربرانی طراحی شده است که در فعالیت‌های صنعتی و ساختمانی در معرض خطر سقوط از ارتفاع قرار دارند و به یک سیستم مهار تمام‌بدن نیاز دارند.

‏استفاده از تسمه‌های پلی‌آمید در ساختار این مدل، ترکیبی از استحکام و انعطاف‌پذیری مناسب را برای فعالیت‌های ارتفاعی فراهم می‌کند. همچنین اتصالات استیل به‌کاررفته در مجموعه برای تحمل شرایط صنعتی و استفاده مکرر مناسب هستند.

‏طراحی فول بادی سبب می‌شود تسمه‌های شانه و پا بخش‌های مختلف بدن را در یک ساختار واحد قرار دهند. این ویژگی هنگام استفاده در سیستم Fall Arrest اهمیت زیادی دارد؛ زیرا هدف تنها جلوگیری از جداشدن کاربر از سیستم نیست، بلکه حفظ وضعیت مناسب‌تر بدن پس از توقف سقوط نیز اهمیت دارد.

‏PROMAX H-4538-E برای فعالیت‌هایی مانند ساختمان‌سازی، داربست‌بندی، صنایع نفت و گاز، پتروشیمی، تعمیرات، تأسیسات و کار روی سازه‌های مرتفع در بازار ایران معرفی شده است.

‏برای مشاهده اطلاعات تکمیلی عرضه‌کننده می‌توان راهنمای تجهیزات کار در ارتفاع ایمن‌کاستا را بررسی کرد.

استاندارد EN 361

‏EN 361 استاندارد اصلی اروپایی برای هارنس‌های فول بادی مورد استفاده در سیستم‌های Fall Arrest است.

‏این استاندارد الزامات طراحی، عملکرد، آزمون، Marking و اطلاعات همراه محصول را برای هارنس تمام‌بدن مشخص می‌کند.

‏نسخه جاری آن همچنان BS EN 361:2002 در مرجع رسمی BSI است.

‏برای PROMAX H-4538-E نیز EN 361 در اطلاعات عرضه‌کننده ذکر شده است. هنگام تحویل کالا بهتر است همین استاندارد روی Label، دفترچه یا Certificate خود هارنس نیز قابل مشاهده باشد.

وضعیت استاندارد EN 355

‏ایمن‌کاستا EN 355 را نیز در توضیحات H-4538-E ذکر کرده است.

‏اما EN 355 استاندارد خود هارنس نیست؛ این استاندارد به Energy Absorber یا جاذب انرژی در سیستم حفاظت از سقوط مربوط می‌شود.

‏مرجع رسمی BS EN 355:2002 در BSI نیز صراحتاً آن را استاندارد جاذب‌های انرژی معرفی می‌کند.

‏بنابراین اگر Configuration مدل H-4538-E شامل لنیارد یا شوک‌گیر دارای Energy Absorber باشد، EN 355 می‌تواند به آن جزء از مجموعه مربوط باشد. اگر تنها خود هارنس تحویل می‌شود، استاندارد اصلی هارنس EN 361 است.

تفاوت H-4538-E با Luxury

‏PROMAX H-4538-E و PROMAX Luxury دو مدل متفاوت هستند.

‏مدل Luxury در منابع بازار با اتصالات آلومینیومی، پدهای کمر و ران و ساختار پیشرفته‌تر برای راحتی طولانی معرفی می‌شود.

‏در H-4538-E منابع فروش بیشتر بر تسمه پلی‌آمید، اتصالات استیل و ساختار فول بادی تمرکز دارند.

‏بنابراین جنس اتصالات، پدگذاری و استانداردهای اعلام‌شده مدل Luxury نباید به H-4538-E منتقل شوند.

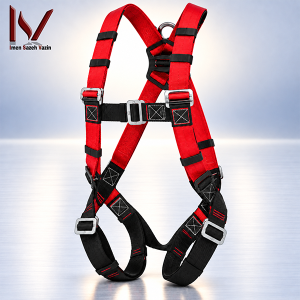

تفاوت H-4538-E با HQR-4538

‏مدل HQR-4538 نیز یکی دیگر از هارنس‌های PROMAX است، اما SKU و Configuration متفاوتی دارد.

‏برخی منابع برای HQR-4538 ظرفیت حدود ۱۵۰ کیلوگرم ذکر می‌کنند.

‏این عدد نباید بدون مدرک به H-4538-E منتقل شود.

‏حداکثر وزن مجاز H-4538-E باید از روی Label یا دیتاشیت همین مدل تعیین شود.

تسمه‌های پلی‌آمید

‏در اطلاعات ایمن‌کاستا، جنس تسمه‌های H-4538-E پلی‌آمید اعلام شده است.

‏پلی‌آمید در تجهیزات حفاظت از سقوط به دلیل استحکام کششی، انعطاف‌پذیری و مقاومت سایشی مناسب کاربرد زیادی دارد.

‏بااین‌حال تسمه‌های هارنس باید قبل از هر بار استفاده بررسی شوند.

‏بریدگی، ساییدگی شدید، ریش‌ریش‌شدن، سوختگی یا آلودگی شیمیایی می‌توانند از نشانه‌های نیاز به خروج تجهیزات از سرویس باشند.

اتصالات استیل

‏قلاب‌ها و اتصالات H-4538-E در اطلاعات فروشنده از جنس استیل معرفی شده‌اند.

‏استیل برای تجهیزات ارتفاعی استحکام و دوام مناسبی ارائه می‌دهد.

‏همه اجزای فلزی باید از نظر ترک، خوردگی، لقی، تغییر شکل و عملکرد صحیح قفل بررسی شوند.

‏وجود زنگ‌زدگی شدید یا تغییر فرم می‌تواند ایمنی سیستم را تحت تأثیر قرار دهد.

نقاط اتصال هارنس

‏نقاط اتصال یک هارنس باید براساس کاربرد تعیین‌شده توسط سازنده استفاده شوند.

‏هر حلقه یا اتصال فلزی الزاماً برای Fall Arrest طراحی نشده است.

‏برخی نقاط ممکن است برای Positioning، Restraint یا اتصال تجهیزات جانبی در نظر گرفته شده باشند.

‏در نتیجه کاربرد هر نقطه باید از روی Marking یا Instruction Manual همان H-4538-E مشخص شود.

نقطه اتصال پشتی

‏در هارنس‌های فول بادی مطابق EN 361، نقطه اتصال پشتی یکی از نقاط رایج برای سیستم Fall Arrest محسوب می‌شود.

‏این نقطه معمولاً در ناحیه بین کتف‌ها قرار دارد و لنیارد یا سیستم متوقف‌کننده سقوط به آن متصل می‌شود.

‏محل دقیق Attachment Point در H-4538-E باید روی خود هارنس کنترل شود.

تنظیم صحیح هارنس

‏هارنس باید متناسب با بدن کاربر تنظیم شود.

‏تسمه شانه‌ها و ران‌ها نباید پیچ خورده باشند و فاصله اضافی بیش از حد نیز مناسب نیست.

‏هارنس بسیار شل ممکن است در زمان سقوط باعث جابه‌جایی شدید بدن شود.

‏هارنس بیش‌ازحد سفت نیز می‌تواند حرکت طبیعی و گردش خون را محدود کند.

Fall Arrest چیست؟

‏Fall Arrest سیستمی است که در صورت وقوع سقوط، کاربر را پیش از برخورد با سطح پایین‌تر متوقف می‌کند.

‏هارنس فول بادی تنها یکی از اجزای این سیستم است.

‏لنیارد، جاذب انرژی، کانکتور، Anchor Point و Clearance مناسب نیز برای عملکرد صحیح کل سیستم اهمیت دارند.

لنیارد مناسب

‏لنیارد رابط بین هارنس و نقطه مهار یا سیستم حفاظت از سقوط است.

‏نوع لنیارد باید براساس فعالیت انتخاب شود.

‏در شرایطی که احتمال Free Fall وجود دارد، ممکن است استفاده از لنیارد دارای Energy Absorber ضروری باشد.

‏برای مشاهده سایر تجهیزات ایمنی قابل استفاده در کنار هارنس می‌توان بخش فروشگاه تجهیزات حفاظت فردی ISV Kala را نیز بررسی کرد.

جاذب انرژی

‏Energy Absorber هنگام سقوط بخشی از انرژی ایجادشده را جذب می‌کند و نیروی منتقل‌شده به بدن و سیستم را کاهش می‌دهد.

‏استاندارد EN 355 به الزامات این تجهیز مربوط است.

‏اگر H-4538-E به همراه شوک‌گیر عرضه شود، استاندارد و Label شوک‌گیر باید مستقل از خود هارنس بررسی شوند.

نقطه مهار یا Anchor Point

‏نقطه مهار یکی از مهم‌ترین قسمت‌های سیستم حفاظت از سقوط است.

‏حتی یک هارنس استاندارد در صورت اتصال به Anchor نامناسب نمی‌تواند حفاظت مورد انتظار را فراهم کند.

‏محل و مقاومت Anchor باید متناسب با طراحی سیستم و ارزیابی خطر تعیین شوند.

Fall Clearance

‏پیش از شروع فعالیت باید فضای خالی زیر کاربر بررسی شود.

‏طول لنیارد، بازشدن جاذب انرژی، جابه‌جایی تسمه و D-Ring، قد کاربر و Safety Margin همگی در Clearance موردنیاز تأثیر دارند.

‏اگر این فاصله کافی نباشد، کاربر ممکن است پیش از توقف کامل با سطح پایین‌تر برخورد کند.

Fall Factor

‏Fall Factor به نسبت فاصله سقوط به طول مؤثر سیستم اتصال مربوط می‌شود.

‏افزایش فاصله سقوط می‌تواند انرژی و نیروی واردشده به سیستم را افزایش دهد.

‏قرارگیری Anchor در موقعیت مناسب به کاهش Free Fall کمک می‌کند.

Swing Fall

‏اگر Anchor نسبت به محل فعالیت کاربر فاصله افقی زیادی داشته باشد، سقوط ممکن است حالت آونگی ایجاد کند.

‏در این حالت احتمال برخورد کاربر با سازه یا تجهیزات اطراف وجود دارد.

‏به همین دلیل Anchor باید تا حد امکان در موقعیت مناسب نسبت به کاربر انتخاب شود.

Suspension Trauma

‏پس از توقف سقوط، معلق ماندن فرد داخل هارنس برای مدت طولانی می‌تواند خطرناک باشد.

‏فشار تسمه‌ها بر پا و محدودشدن گردش خون از عوامل مهم این خطر هستند.

‏هر برنامه حرفه‌ای کار در ارتفاع باید Rescue Plan مشخص داشته باشد تا فرد در کوتاه‌ترین زمان ممکن از حالت معلق خارج شود.

کاربرد در داربست‌بندی

‏داربست‌بندان در طول فعالیت دائماً بین نقاط مختلف سازه حرکت می‌کنند و احتمال سقوط وجود دارد.

‏H-4538-E می‌تواند بخشی از سیستم PPE این فعالیت باشد.

‏نوع لنیارد و روش اتصال باید امکان جابه‌جایی ایمن را فراهم کند.

کاربرد در ساختمان

‏در فعالیت‌های ساختمانی مانند نصب نما، سازه فلزی، سقف و تعمیرات در ارتفاع، استفاده از سیستم حفاظت از سقوط اهمیت زیادی دارد.

‏هارنس فول بادی زمانی مؤثر است که کاربر آموزش دیده باشد و سیستم اتصال مناسب نیز فراهم شود.

کاربرد در نفت و گاز

‏کار روی مخازن، سازه‌ها، خطوط و تجهیزات مرتفع در صنایع نفت و گاز می‌تواند خطر سقوط ایجاد کند.

‏PROMAX H-4538-E در منابع بازار برای این حوزه نیز معرفی شده است.

‏شرایط شیمیایی، حرارتی یا محیطی محل کار باید هنگام انتخاب هارنس و سایر تجهیزات در نظر گرفته شوند.

کاربرد در پتروشیمی

‏سازه‌های فلزی، تجهیزات فرآیندی و مسیرهای دسترسی مرتفع در مجتمع‌های پتروشیمی نیازمند برنامه منظم Fall Protection هستند.

‏هارنس باید با نوع فعالیت، Anchor و سیستم Rescue محل سازگار باشد.

استفاده در برج و دکل

‏در برج‌ها و دکل‌ها، کاربر ممکن است در طول فعالیت چندین بار موقعیت اتصال خود را تغییر دهد.

‏در این فعالیت‌ها سیستم لنیارد و نقاط اتصال اهمیت ویژه‌ای پیدا می‌کنند.

‏هر تغییر اتصال باید بدون ایجاد وضعیت بدون حفاظت انجام شود.

کیف حمل مقاوم در برابر رطوبت

‏ایمن‌کاستا برای H-4538-E وجود کیف حمل مقاوم در برابر آب و رطوبت را ذکر می‌کند.

‏کیف مناسب از تماس مستقیم تسمه‌ها با گردوغبار، رطوبت و سطوح آلوده در زمان حمل جلوگیری می‌کند.

‏هارنس خیس نباید برای مدت طولانی داخل کیف بسته نگهداری شود؛ ابتدا باید طبق دستورالعمل سازنده خشک شود.

بازرسی پیش از استفاده

‏پیش از هر بار استفاده، تمام تسمه‌ها بررسی شوند.

‏هیچ بریدگی، ساییدگی شدید یا سوختگی نباید روی بخش‌های باربر وجود داشته باشد.

‏دوخت‌ها باید کامل و بدون بازشدگی باشند.

‏قطعات استیل نیز از نظر تغییر شکل و خوردگی کنترل شوند.

کنترل سگک‌ها و قلاب‌ها

‏سگک‌ها باید بدون گیرکردن باز و بسته شوند.

‏قلاب‌ها و قفل‌ها باید پس از بسته‌شدن در موقعیت صحیح باقی بمانند.

‏هیچ تغییر شکل یا شکستگی در قسمت‌های فلزی قابل قبول نیست.

کنترل Label

‏Label محصول باید خوانا باقی بماند.

‏اطلاعاتی مانند مدل، استاندارد، تاریخ تولید، شماره سریال یا Batch و محدودیت‌های استفاده در صورت درج روی Label نباید حذف یا ناخوانا شوند.

‏این اطلاعات برای بازرسی‌های دوره‌ای اهمیت دارند.

بازرسی دوره‌ای

‏تجهیزات Fall Protection علاوه بر بررسی روزانه کاربر به Periodic Examination نیاز دارند.

‏فاصله زمانی بازرسی باید براساس دستورالعمل تولیدکننده، شرایط محیط و میزان استفاده تعیین شود.

‏هارنس‌هایی که در محیط بسیار خورنده، مرطوب یا آلوده استفاده می‌شوند ممکن است به کنترل‌های بیشتری نیاز داشته باشند.

 پس از توقف سقوط

‏هارنسی که در یک سقوط واقعی بارگذاری شده است نباید بدون بررسی تخصصی دوباره استفاده شود.

‏نیروی واردشده ممکن است به تسمه، دوخت یا اتصالات آسیبی وارد کند که با نگاه عادی مشخص نباشد.

‏دستورالعمل سازنده درباره خروج از سرویس باید اجرا شود.

تمیزکاری

‏تسمه‌های پلی‌آمید باید با روش سازگار با الیاف تمیز شوند.

‏استفاده از سفیدکننده، اسید، حلال و مواد شیمیایی قوی می‌تواند ساختار تسمه را ضعیف کند.

‏پس از شست‌وشو، هارنس باید در دمای محیط و دور از شعله یا گرمای مستقیم خشک شود.

نگهداری هارنس H-4538-E

‏هارنس در محل خشک و تمیز نگهداری شود.

‏تابش طولانی خورشید، حرارت بالا، رطوبت مداوم، روغن و مواد شیمیایی می‌توانند عمر اجزای هارنس را کاهش دهند.

‏تجهیزات نباید زیر اجسام سنگین یا در تماس با لبه‌های تیز انبار شوند.

مشخصات فنی کامل هارنس H-4538-E

‏برند: PROMAX Safety

‏نام فارسی برند: پرومکس

‏مدل: H-4538-E

‏نام انگلیسی: PROMAX H-4538-E Full Body Harness

‏نوع محصول: هارنس ایمنی فول بادی

‏کاربری: حفاظت از سقوط و کار در ارتفاع

‏جنس تسمه: پلی‌آمید طبق اطلاعات ایمن‌کاستا

‏جنس قلاب و اتصالات: استیل طبق اطلاعات ایمن‌کاستا

‏کیف حمل: دارد.

‏مقاومت کیف در برابر آب و رطوبت: طبق اعلام ایمن‌کاستا

‏قابلیت تنظیم تسمه‌ها: دارد.

‏استاندارد اصلی هارنس: EN 361 طبق اطلاعات فروشنده

‏نسخه جاری EN 361: EN 361:2002

‏EN 355: در اطلاعات فروشنده ذکر شده؛ این استاندارد مربوط به Energy Absorber است و فقط در صورت وجود جاذب انرژی در Configuration محصول اعمال می‌شود.

‏EN 358: برای همین مدل تأیید نشد؛ EN 813: برای همین مدل تأیید نشد.

‏حداکثر وزن کاربر: برای H-4538-E از منبع قابل اتکای مستقل تأیید نشد.

‏وزن خود هارنس: تأیید نشد.

‏عرض تسمه: برای نسخه PROMAX H-4538-E تأیید مستقل نشد.

‏Part Number جدا از H-4538-E: تأیید نشد.

‏کشور سازنده همین مدل: از منابع بررسی‌شده تأیید مستقل نشد.

‏وضعیت عرضه ایران: تأییدشده

کنترل اصالت و تطبیق کالا هارنس H-4538-E

‏نام برند PROMAX Safety روی Label کنترل شود.

‏مدل باید دقیقاً H-4538-E باشد.

‏مدل با HQR-4538 یا Luxury اشتباه نشود.

‏جنس تسمه پلی‌آمید و اتصالات استیل با کالای تحویلی تطبیق داده شوند.

‏Marking استاندارد EN 361 بررسی شود.

‏اگر EN 355 درج شده است، مشخص شود این گواهی به Energy Absorber یا مجموعه دارای شوک‌گیر مربوط است.

‏حداکثر وزن مجاز کاربر از Label یا Manual همان مدل استخراج شود.

‏شماره سریال، Batch و تاریخ تولید در صورت وجود ثبت شوند.

‏دستورالعمل استفاده و Certificate همان مدل نگهداری شوند.

جمع‌بندی هارنس H-4538-E

‏هارنس H-4538-E پرومکس یک هارنس فول بادی برای فعالیت‌های کار در ارتفاع است که در منابع عرضه ایران با تسمه‌های پلی‌آمید، اتصالات استیل و کیف حمل مقاوم در برابر آب و رطوبت معرفی می‌شود.

‏این مدل برای فعالیت‌های ساختمانی، داربست‌بندی، برج و دکل، تأسیسات و برخی فعالیت‌های نفت، گاز و پتروشیمی قابل استفاده است.

‏استاندارد اصلی هارنس EN 361 است و این استاندارد طبق مرجع رسمی BSI همچنان جاری است. EN 355 نیز استاندارد جاذب انرژی سیستم حفاظت از سقوط است و نباید به‌عنوان استاندارد بدنه هارنس تفسیر شود.

‏برای تکمیل سیستم حفاظت از سقوط، انتخاب تجهیزات حفاظت فردی و تجهیزاتی مانند لنیارد، جاذب انرژی، کانکتور و Anchor باید براساس ارزیابی خطر همان فعالیت انجام شود.
